En este laboratorio se simula un entorno de interconexión de redes donde dos ISP (InterCun y TotalPlay) utilizan un IXP (Internet Exchange Point) como vía preferencial para alcanzar los servicios CDN de proveedores como Google y Facebook.
El objetivo principal es optimizar la entrega de contenido a los clientes finales, priorizando rutas más directas y eficientes mediante políticas de BGP basadas en la longitud del AS Path.
A través del uso de técnicas como AS Path Prepend y la configuración de múltiples rutas BGP, se logra que los routers de borde de los ISP seleccionen, de forma automática, las rutas más cercanas (vía el IXP) como primera opción. En caso de fallos o pérdida de comunicación con el IXP, se garantiza una segunda ruta alternativa a través de carriers de tránsito (Alestra y Cirion).

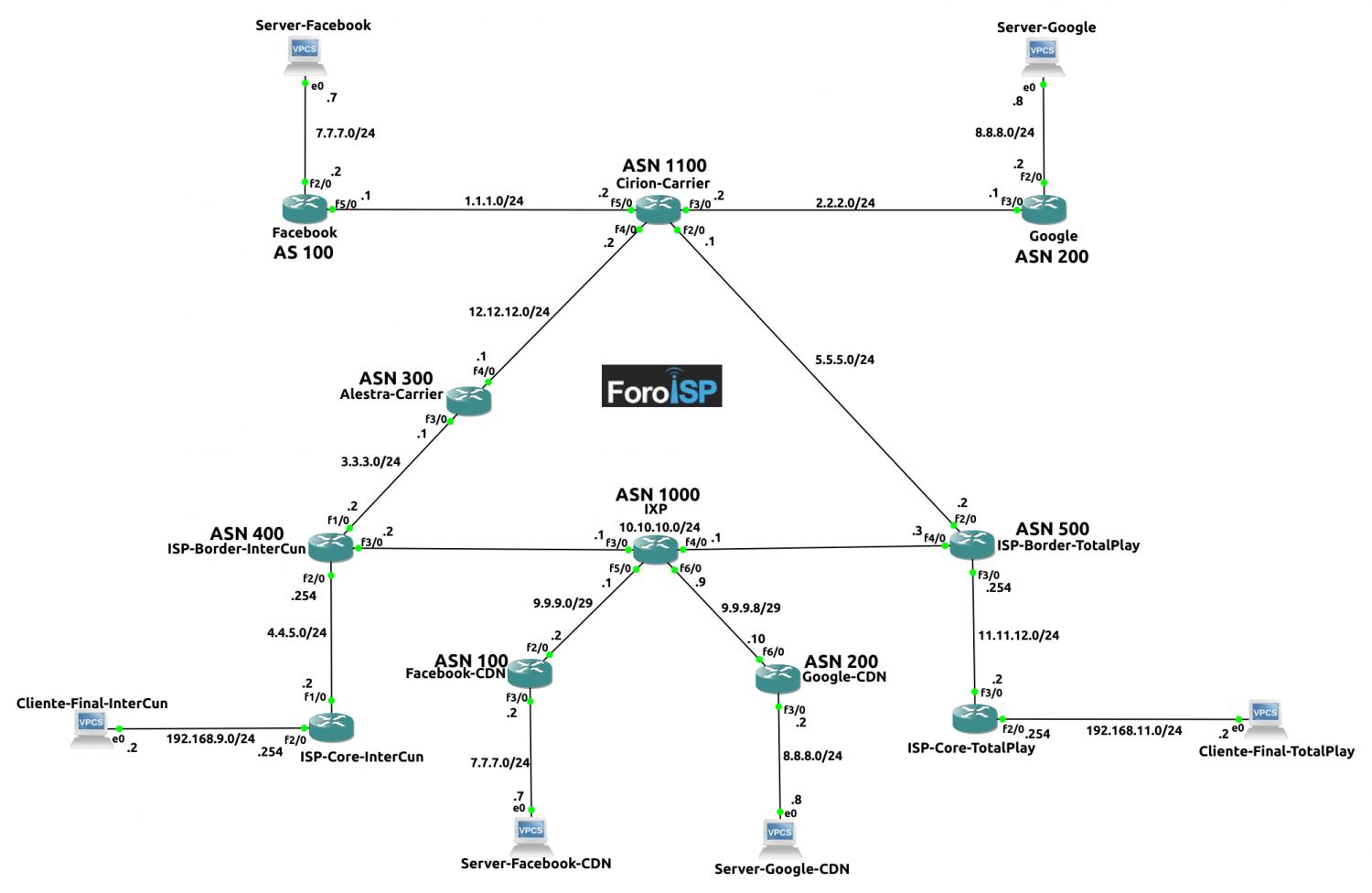

Archivo adjunto 3962
Entorno del laboratorio:
Este laboratorio se desarrolla en GNS3 utilizando routers virtuales Cisco C7200. Sin embargo, también es totalmente compatible con EVE-NG o PNetLab, siempre que se siga la misma topología de red propuesta.
Se adjunta la imagen del router Cisco C7200 utilizada en GNS3 para facilitar la replicación del entorno. Link descargar imagen cisco c7200 https://drive.google.com/drive/folde...kn?usp=sharing
Configurar Router ISP-Border-InterCun (ASN 400)
enable
configure terminal
hostname ISP-Border-InterCun
! Interfaces
interface FastEthernet1/0
description to Alestra-Carrier
ip address 3.3.3.2 255.255.255.0
no shutdown
interface FastEthernet2/0
description LAN ISP-Core-InterCun
ip address 4.4.5.254 255.255.255.0
no shutdown
interface FastEthernet3/0
description to IXP
ip address 10.10.10.2 255.255.255.0
no shutdown
! BGP
router bgp 400
! Peer to IXP
neighbor 10.10.10.1 remote-as 1000
! Peer to Alestra-Carrier
neighbor 3.3.3.1 remote-as 300
! Anunciar redes
network 4.4.4.0 mask 255.255.255.0
network 4.4.5.0 mask 255.255.255.0
network 10.10.10.0 mask 255.255.255.0
Configurar Router ISP-Core-Intercun
enable
configure terminal
hostname ISP-Core-InterCun
! Interfaces
interface FastEthernet1/0
description to-ISP-Border-Intercun
ip address 4.4.5.2 255.255.255.0
ip nat outside
no shutdown
interface FastEthernet2/0
description to-Cliente-Final
ip address 192.168.9.254 255.255.255.0
ip nat inside
no shutdown
! ACL para permitir todo el tráfico desde la LAN:
access-list 1 permit 192.168.9.0 0.0.0.255
! NAT
ip nat inside source list 1 interface FastEthernet1/0 overload
! Ruta por defecto
ip route 0.0.0.0 0.0.0.0 4.4.5.254
Configurar Router IXP (ASN 1000)
enable
configure terminal
hostname IXP
bridge irb
bridge 1 protocol ieee
bridge 1 route ip
bridge 2 protocol ieee
bridge 2 route ip
! Interfaces
interface FastEthernet3/0
description to ISP-Border-Intercun
no shutdown
bridge-group 1
interface FastEthernet4/0
description to ISP-Border-TotalPlay
no shutdown
bridge-group 1
interface BVI1
description Bridge ISPs Borde
ip address 10.10.10.1 255.255.255.0
no shutdown
interface FastEthernet5/0
description to Facebook-CDN
ip address 9.9.9.1 255.255.255.248
no shutdown
interface FastEthernet6/0
description Google-CDN
ip address 9.9.9.9 255.255.255.248
no shutdown
! BGP
router bgp 1000
! Peer to ISP-Border-InterCun
neighbor 10.10.10.2 remote-as 400
! Peer to ISP-Border-Totalplay
neighbor 10.10.10.3 remote-as 500
! Peer Facebook-CDN
neighbor 9.9.9.2 remote-as 100
! Peer to Google-CDN
neighbor 9.9.9.10 remote-as 200
! Anunciar redes
network 10.10.10.0 mask 255.255.255.0
Configurar Router Google-CDN (ASN 200)
enable
configure terminal
hostname Google-CDN
! Interfaces
interface FastEthernet3/0
description to-Server-Google-CDN
ip address 8.8.8.2 255.255.255.0
no shutdown
interface FastEthernet6/0
description to-IXP
ip address 9.9.9.10 255.255.255.248
no shutdown
! BGP
router bgp 200
! peer to IXP
neighbor 9.9.9.9 remote-as 1000
! Anunciar redes
network 8.8.8.0 mask 255.255.255.0
Configurar Router Facebook-CDN (ASN 100)
enable
configure terminal
hostname Facebook-CDN
! Interfaces
interface FastEthernet2/0
description to-IXP
ip address 9.9.9.2 255.255.255.248
no shutdown
interface FastEthernet3/0
description to-Server-Facebook-CDN
ip address 7.7.7.2 255.255.255.0
no shutdown
! BGP
router bgp 100
! Peer to IXP
neighbor 9.9.9.1 remote-as 1000
! Anunciar redes
network 7.7.7.0 mask 255.255.255.0
Configurar Router ISP-Borde-TotalPlay (ASN 500)
enable
configure terminal
hostname ISP-Borde-TotalPlay
! Interfaces
interface FastEthernet2/0
description to-Cirion-Carrier
ip address 5.5.5.2 255.255.255.0
no shutdown
interface FastEthernet3/0
description to-ISP-Core-TotalPlay
ip address 11.11.12.254 255.255.255.0
no shutdown
interface FastEthernet4/0
description to-IPX
ip address 10.10.10.3 255.255.255.0
no shutdown
! Filtro para simular un carrier extra, con esto hara que la ruta mas larga as path sea hacia cirion-carrier y la mas corta sea IXP, ya que sin esto se tendria 2 rutas iguales y no se podria prefenciar la ruta hacia ixp.
route-map PREPEND_IN permit 10
set as-path prepend 500 500
! BGP
router bgp 500
! Peer to IXP
neighbor 10.10.10.1 remote-as 1000
! Peer to Cirion-Carrier
neighbor 5.5.5.1 remote-as 1100
! Peer to Cirion-Carrier (Carrier simulado)
neighbor 5.5.5.1 route-map PREPEND_IN in
! Anunciar redes
network 11.11.11.0 mask 255.255.255.0
network 11.11.12.0 mask 255.255.255.0
Configurar Router ISP-Core-TotalPlay
enable
configure terminal
hostname ISP-Core-TotalPlay
! Interfaces
interface FastEthernet2/0
description to-Cliente-Final
ip address 192.168.11.254 255.255.255.0
ip nat inside
no shutdown
interface FastEthernet3/0
description to-ISP-Border-TotalPlay
ip address 11.11.12.2 255.255.255.0
ip nat outside
no shutdown
! ACL para permitir NAT desde la red LAN:
access-list 1 permit 192.168.11.0 0.0.0.255
! NAT
ip nat inside source list 1 interface FastEthernet3/0 overload
! Ruta por defecto
ip route 0.0.0.0 0.0.0.0 11.11.12.254
Configurar Router Alestra-Carrier (ASN 300)
enable
configure terminal
hostname Alestra-Carrier
! Interfaces
interface FastEthernet3/0
description to-ISP-Borde-Intercun
ip address 3.3.3.1 255.255.255.0
no shutdown
interface FastEthernet4/0
description to-Cirion-Carrier
ip address 12.12.12.1 255.255.255.0
no shutdown
! BGP
router bgp 300
! Peer to ISP-Borde-Intercun
neighbor 3.3.3.2 remote-as 400
! Peer to Cirion-Carrier
neighbor 12.12.12.2 remote-as 1100
! Anunciar redes
redistribute connected
Configurar Router Cirion-Carrier (ASN 1100)
enable
configure terminal
hostname Cirion-Carrier
! Interfaces
interface FastEthernet2/0
description to-ISP-Borde-TotalPlay
ip address 5.5.5.1 255.255.255.0
no shutdown
interface FastEthernet3/0
description to-Google
ip address 2.2.2.2 255.255.255.0
no shutdown
interface FastEthernet4/0
description to-Alestra-Carrier
ip address 12.12.12.2 255.255.255.0
no shutdown
interface FastEthernet5/0
description to-Facebook
ip address 1.1.1.2 255.255.255.0
no shutdown
! BGP
router bgp 1100
! Peer to Facebook
neighbor 1.1.1.1 remote-as 100
! Peer to Google
neighbor 2.2.2.1 remote-as 200
! Peer to ISP Borde TotalPlay
neighbor 5.5.5.2 remote-as 500
! Peer to Alestra-Carrier
neighbor 12.12.12.1 remote-as 300
! Anunciar redes
redistribute connected
Configurar Router Facebook (ASN 100)
enable
configure terminal
hostname Facebook
! Interfaces
interface FastEthernet2/0
description to-Server-Facebook
ip address 7.7.7.2 255.255.255.0
no shutdown
interface FastEthernet5/0
description to-Cirion
ip address 1.1.1.1 255.255.255.0
no shutdown
! BGP
router bgp 100
! peer con Cirion
neighbor 1.1.1.2 remote-as 1100
! Anunciar red
network 7.7.7.0 mask 255.255.255.0
Configurar Router Google (ASN 200)
enable
configure terminal
hostname Google
! Interfaces
interface FastEthernet2/0
description to-Server
ip address 8.8.8.2 255.255.255.0
no shutdown
interface FastEthernet3/0
description to-Cirion-Carrier
ip address 2.2.2.1 255.255.255.0
no shutdown
! BGP
router bgp 200
!Peer-Cirion-Carrier
neighbor 2.2.2.2 remote-as 1100
! Anunciar red
network 8.8.8.0 mask 255.255.255.0
Configuracion en los servidores
Google: ip 8.8.8.8 255.255.255.0 8.8.8.2
Facebook: ip7.7.7.7 255.255.255.0 7.7.7.2
Configuracion en los servidores cdn
Google CDN: ip 8.8.8.8 255.255.255.0 8.8.8.2
Facebook CDN: ip7.7.7.7 255.255.255.0 7.7.7.2
Verificación en los bordes
En ISP-Border-Intercun
show ip bgp
Archivo adjunto 3963
para llegar A Google (8.8.8.8)
1- Alestra-Carrier 300 > Cirion-Carrier 1100 > Google 200
2- IXP 1000 > Google CDN 100
para llegar A Facebook (7.7.7.7)
1- Alestra-Carrier 300 > Cirion-Carrier 1100 > Facebook 200
2- IXP 1000 > Facebook CDN 200
En ese caso vemos que la mejor ruta es la 2, la del IXP porque es mas corta en cuanto caminos AS Path
En ISP-Border-Total Play

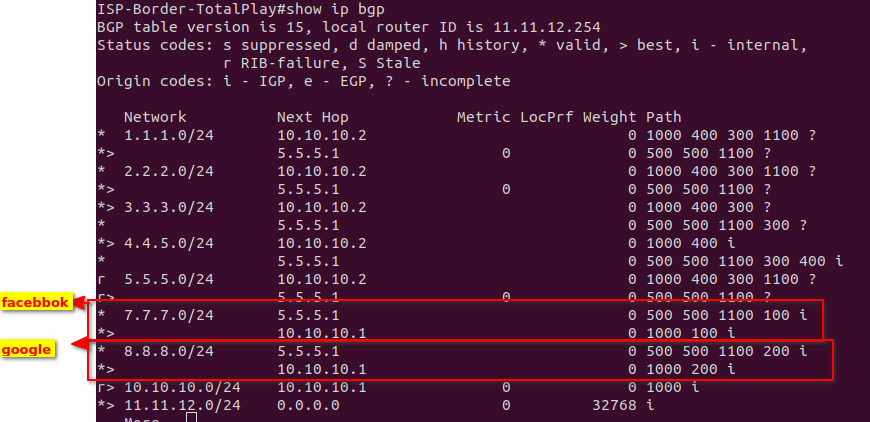

show ip bgp
Archivo adjunto 3964
para llegar A Google (8.8.8.8)
1- Borde Total Play 500, Borde Total Play 500 > Cirion-Carrier 1100 > Google 200
2- IXP 1000 > Google CDN 100
para llegar A Facebook (7.7.7.7)
1- Borde Total Play 500, Borde Total Play 500 > Cirion-Carrier 1100 > Facebook 200
2- IXP 1000 > Facebook CDN 200
si nos damos cuenta se repite el mismo as 500 en el as path, esto porque en la configuración de ISP-Borde-Totalplay se hizo un prepend interno hacia peer de cirion-carrier, esto se hizo para simular un carrier extra es decir para hacer el as path mas largo a proposito para hacer que ese camino sea el segundo preferido para llegar a los servidores google y facebook.
con esto vemos que el mejor camino sera hacia el IXP, y los Carriers como camino secundario
Verificación en los clientes finales.
Configuración en clientes finales

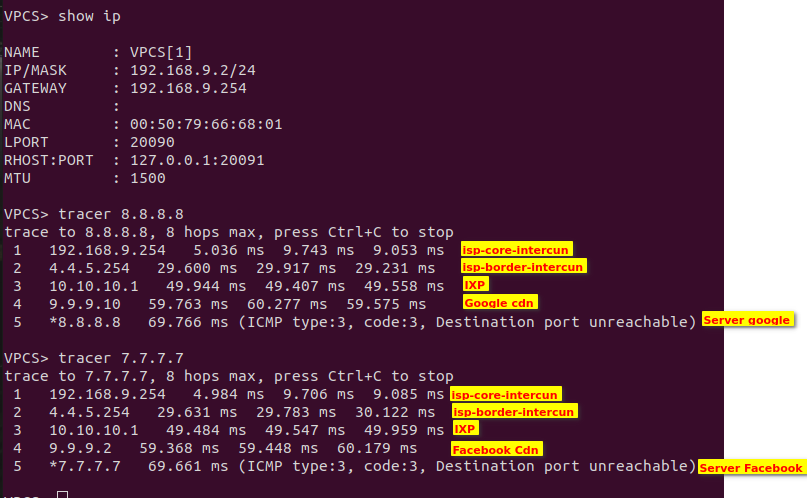

Cliente final Intercun: ip192.168.9.2 255.255.255.0 192.168.9.254
hacemos ping a google y a facebook y vemos que se valla por los cdns del IXP
Archivo adjunto 3965

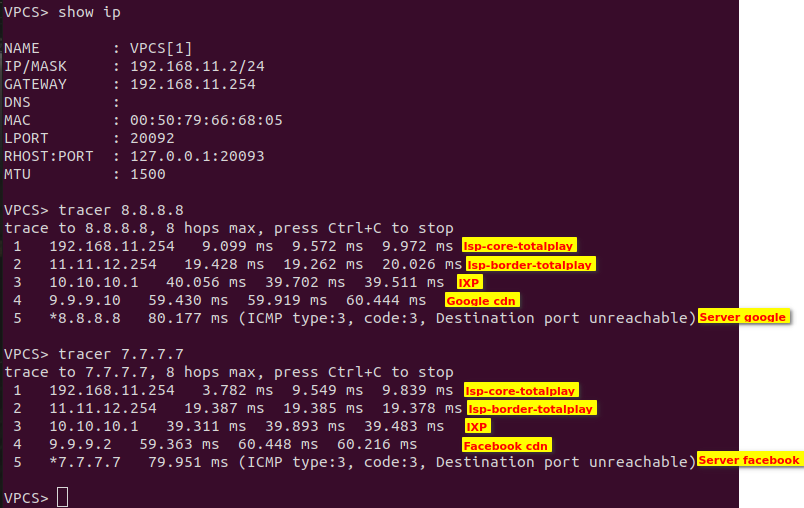

Cliente final Total play: ip192.168.11.2 255.255.255.0 192.168.11.254
hacemos ping a google y a facebook y vemos que se valla por los cdns del IXP
Archivo adjunto 3966
Simular fallo IXP
entramos a IXP y apagamos las interfaces que conectan a nuestros CDNs
enable
config
! apagar conexion hacia facebook cdn
interface FastEthernet5/0
shutdown
! apagar conexion hacia google cdn
interface FastEthernet6/0
shutdown
Verificación segunda ruta alternativa, entramos en los clientes finales.
Cliente final Intercun:

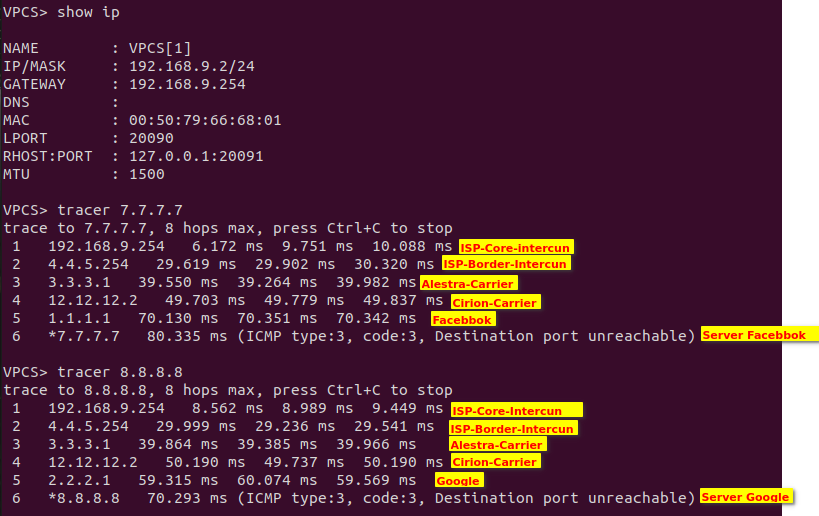

Archivo adjunto 3967
Cliente final Total play:
Archivo adjunto 3968
Con esto confirmamos que la segunda mejor ruta en caso que falle IXP o los CDNs sera la de los Carries, si volvemos a encender las interfaces que conectan a nuestros cnds, en automatico volvera a tomar la ruta hacia IXP para asi llegar a los nuestros cdns de google y facebbok
