Laboratorio BGP ipv6 y subneteo

Laboratorio BGP ipv6 y subneteo

El subneteo es el proceso de dividir una red grande en redes más pequeñas llamadas subredes.Esto se hace para organizar mejor una red, mejorar el rendimiento y la seguridad, aprovechando mejor las direcciones IP.
Descripción

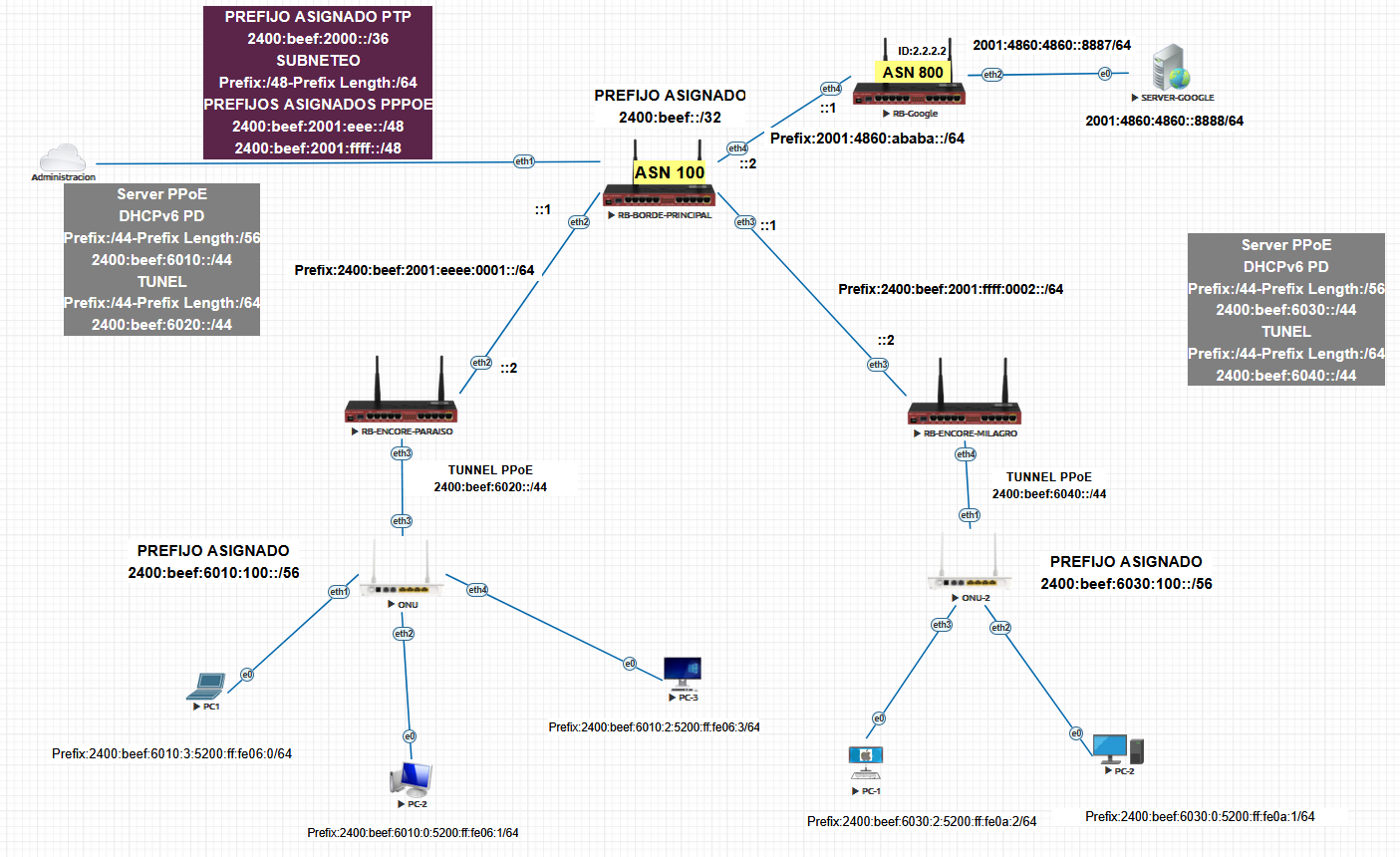

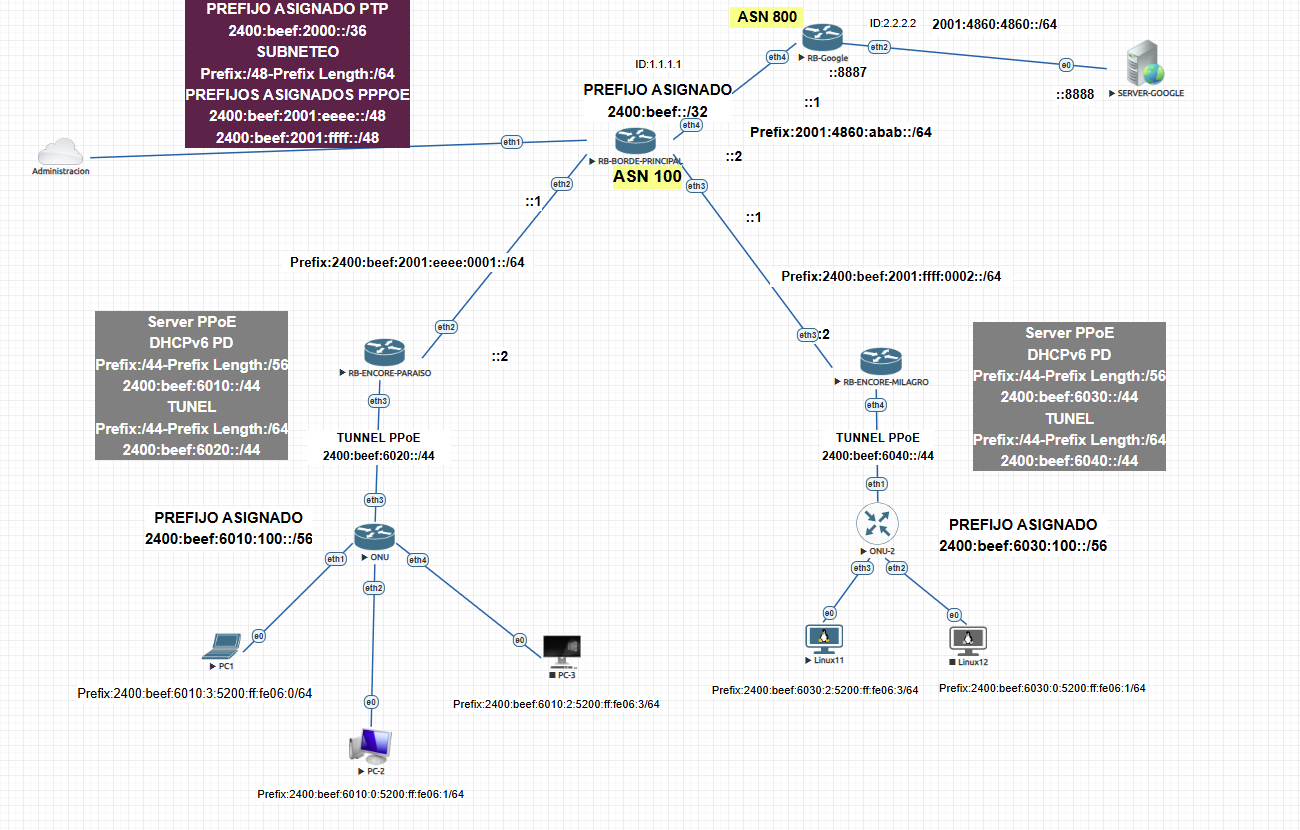

Vamos a crear un laboratorio en EVE-ng de acuerdo a la topología para Implementar el protocolo BGP IPv6 realizando el subneteo de un /32 hasta llegar a un /64 para practicar enrutamiento y segmentación de redes.

PASO1 Crear laboratorio en EVE-NG

Archivo adjunto 4040

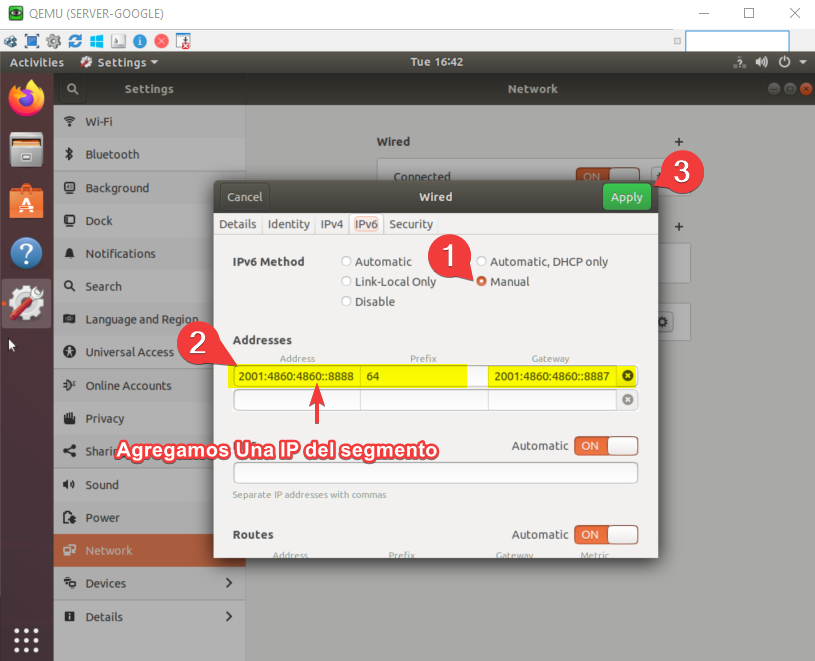

PASO 2Configuración del SERVIDOR GOOGLE

Configure la red que usara el servidor de google

Nota

ADVERTENCIA
Se configura el SERVIDOR GOOGLE por fines de la practica, En la vida real es independiente de nosotros

Archivo adjunto 3992
PASO 2.1Configuración del ROUTER GOOGLE

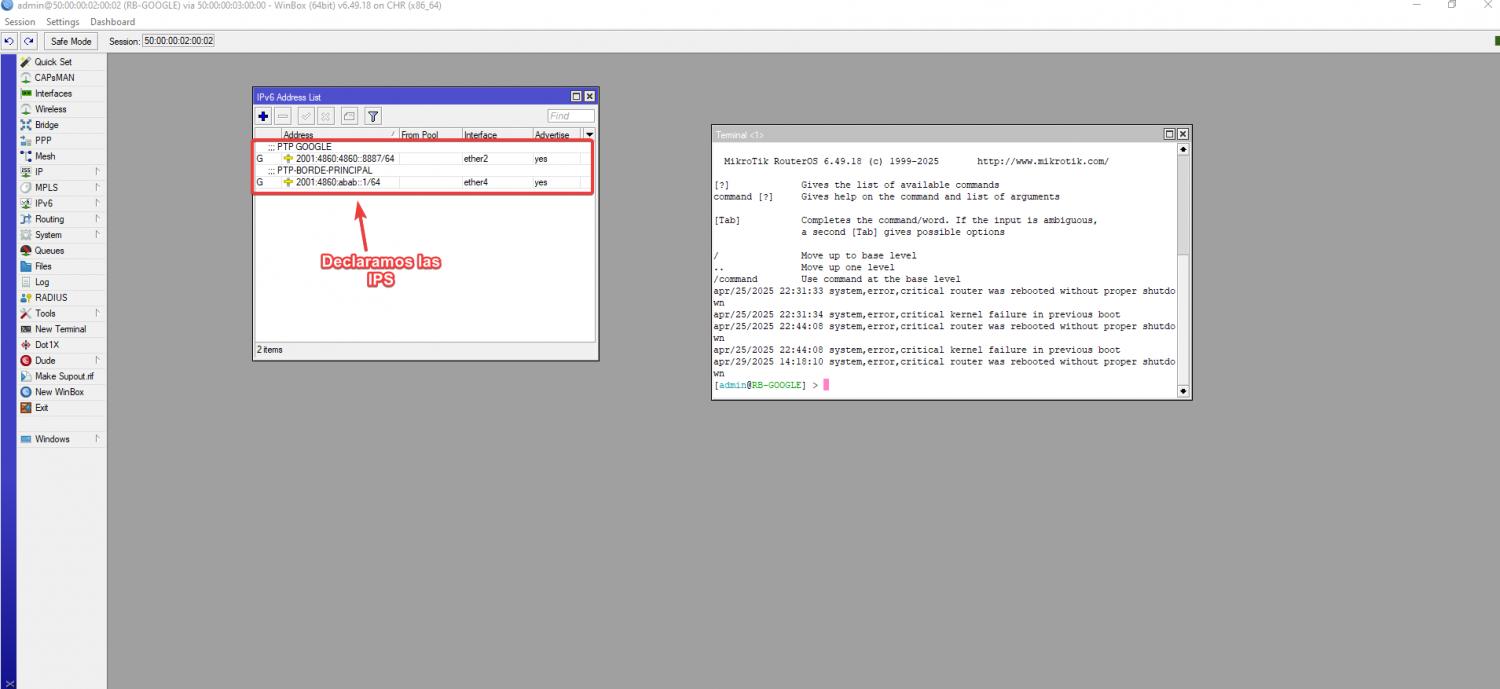

Configure las ips que irán en cada una de las interfaces Ethernet de cada router, de acuerdo a la topología
Por comandos
/ipv6 address

add address=2001:4860:4860::8887 comment="PTP GOOGLE" interface=ether2

add address=2001:4860:abab::1 comment=PTP-BORDE-PRINCIPAL interface=ether4
Por Interfaz

Archivo adjunto 3993

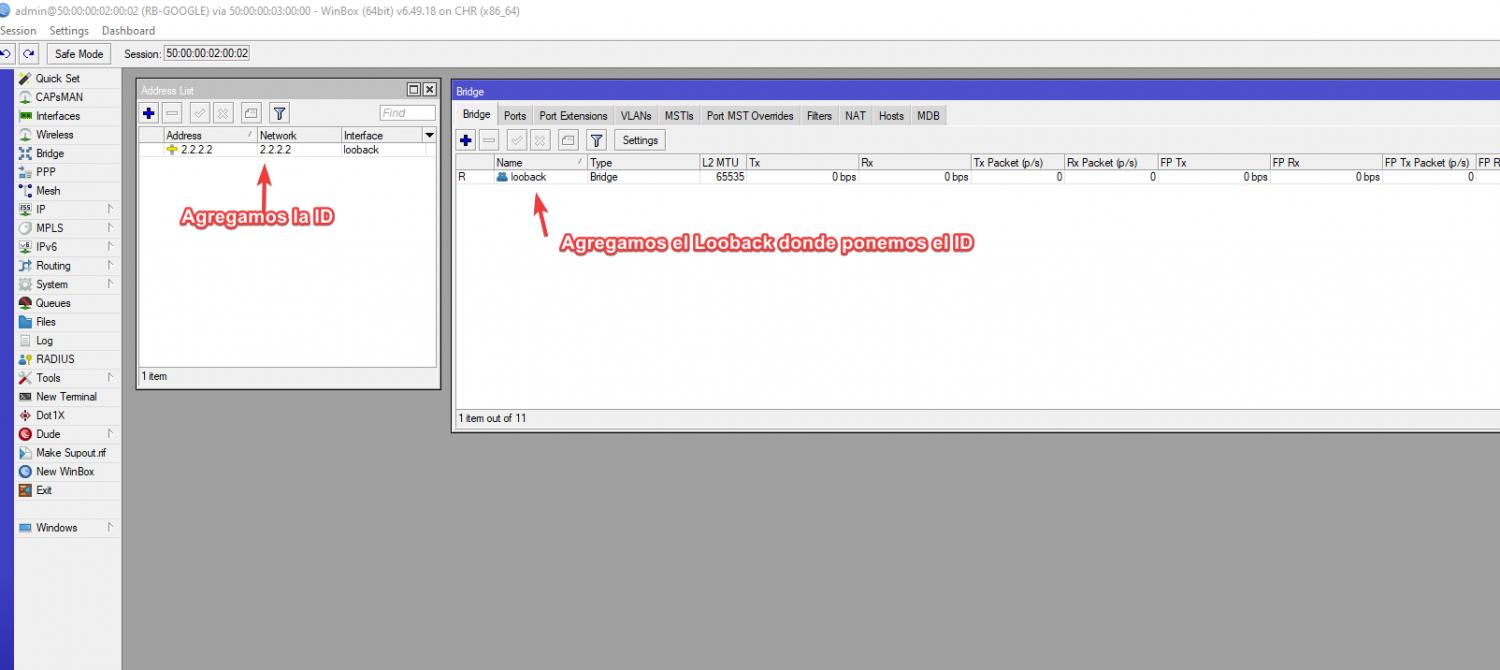

Agregamos un ID que nos ayudara con la sesión Establecida del BGP .Creamos primero un bridge que simule un Looback y agregamos la dirección 2.2.2.2 a la interfaz de ese Looback

Por comandos
/interface bridge

add name=looback

/ip address

add address=2.2.2.2 interface=looback network=2.2.2.2
Por Interfaz

Archivo adjunto 3994

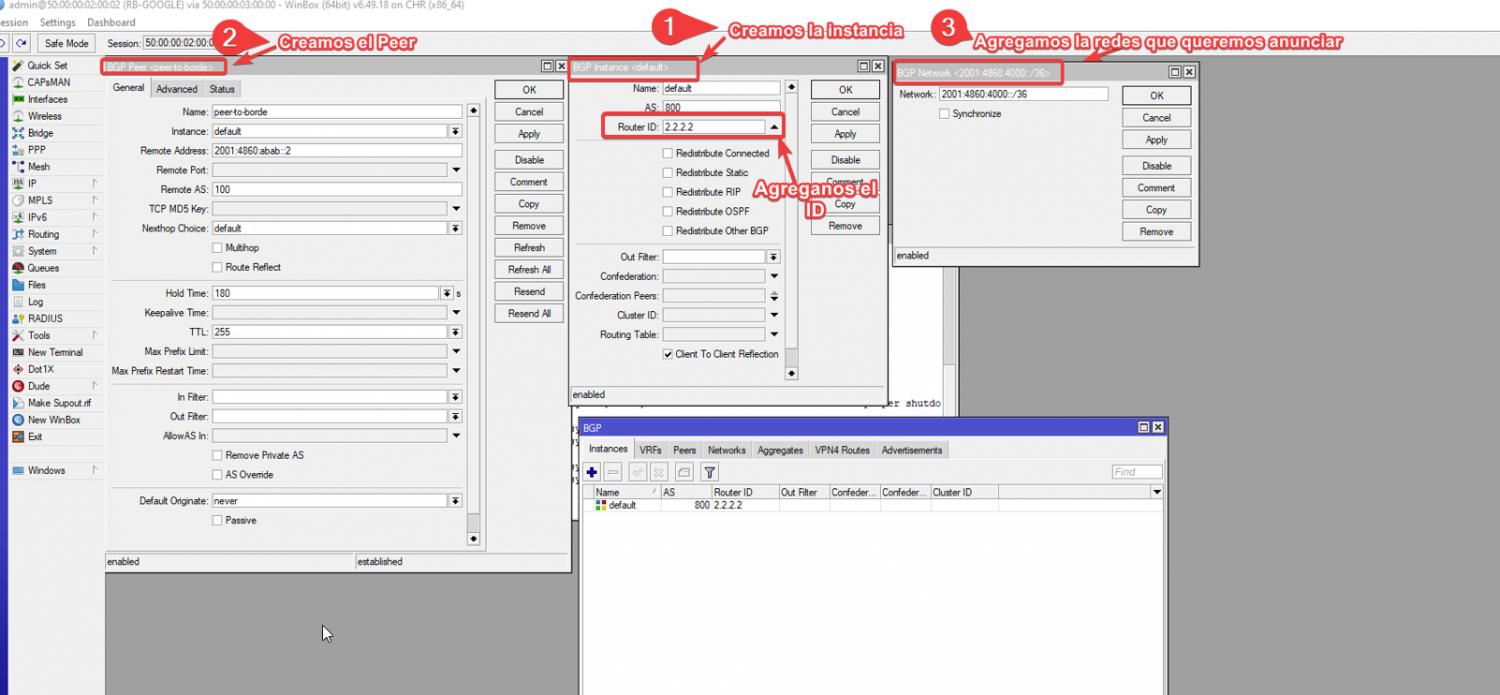

PASO2.2Configuración básica de BGP ROUTER GOOGLE

vamos a configurar la instancia, el peer y el network del RB, Recuerda que vamos a configurar el ID en la instancia ya que si no , la sesion no sera establecida

Interfaz de red: 2001:4860:abab::1
AS: 800
Vecino BGP: 2001:4860:abab::2
AS Vecino 100

Por comandos
/

routing bgp instance

set default as=800 router-id=2.2.2.2

/routing bgp network

add network=2001:4860:4000::/36 synchronize=no

add network=2001:4860:abab::/64 synchronize=no

/routing bgp peer

add address-families=ipv6 name=peer-to-borde remote-address=2001:4860:abab::2 \

remote-as=100 update-source=ether4
Por interfaz

Archivo adjunto 3995

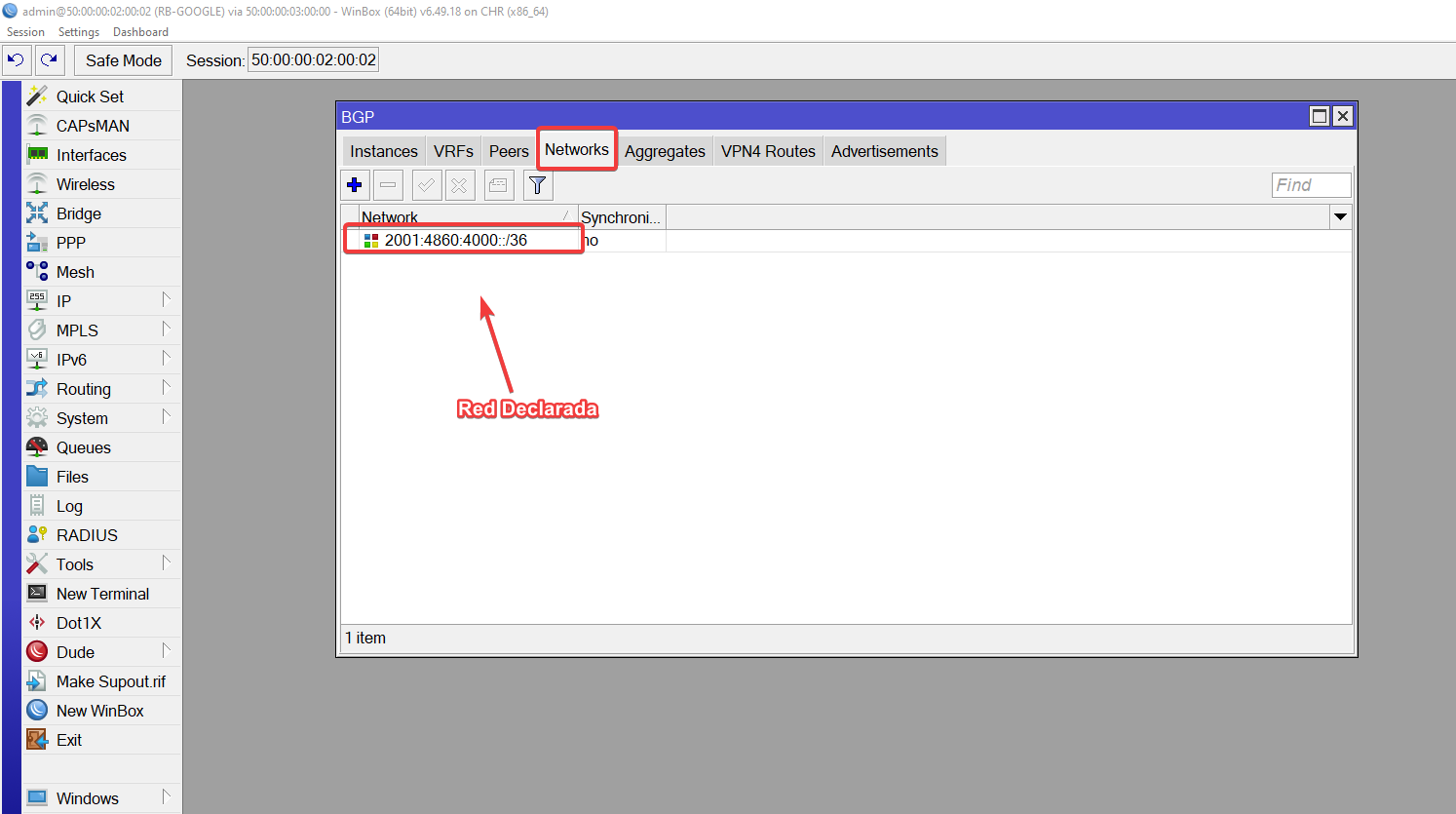

Declaramos los prefijos que usara el RB-GOOGLE en networks

Archivo adjunto 4041

Nota

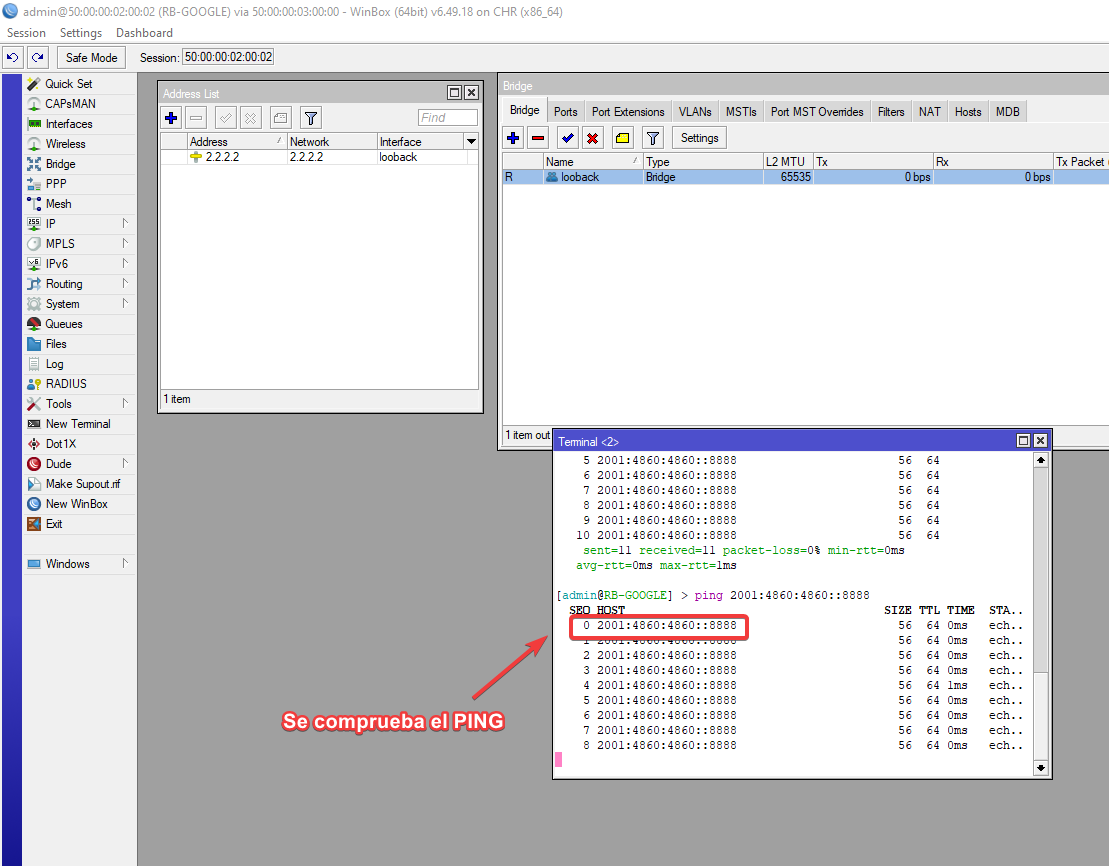

Verificamos que tengamos internet

Archivo adjunto 3997
PASO 3Configuración del ROUTER BORDE PRINCIPAL

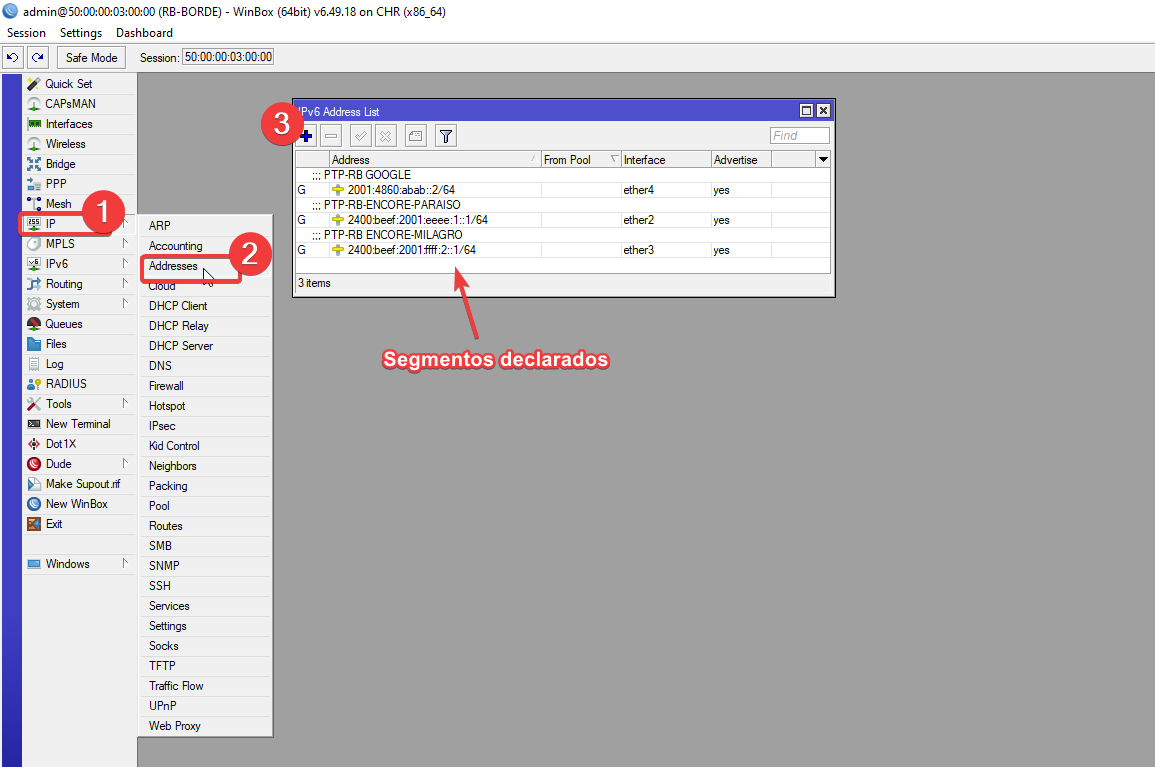

Configure las ips que irán en cada una de las interfaces Ethernet de cada router, de acuerdo a la topología, Es muy importante que cuando realices el Supneteo utilices diferentes prefijos /64

Nota

Por buenas practicas los punto a punto deben ser /64

Prefijo asignado por lanic
2400:beef::/32
ID:1.1.1.1

Por comandos
/ipv6 address

add address=2001:4860:abab::2 comment="PTP-RB GOOGLE" interface=ether4

add address=2400:beef:2001:ffff:2::1 comment="PTP-RB ENCORE-MILAGRO" \

    interface=ether3

add address=2400:beef:2001:eeee:1::1 comment=PTP-RB-ENCORE-PARAISO interface=\

    ether2
Por Interfaz

Archivo adjunto 3998

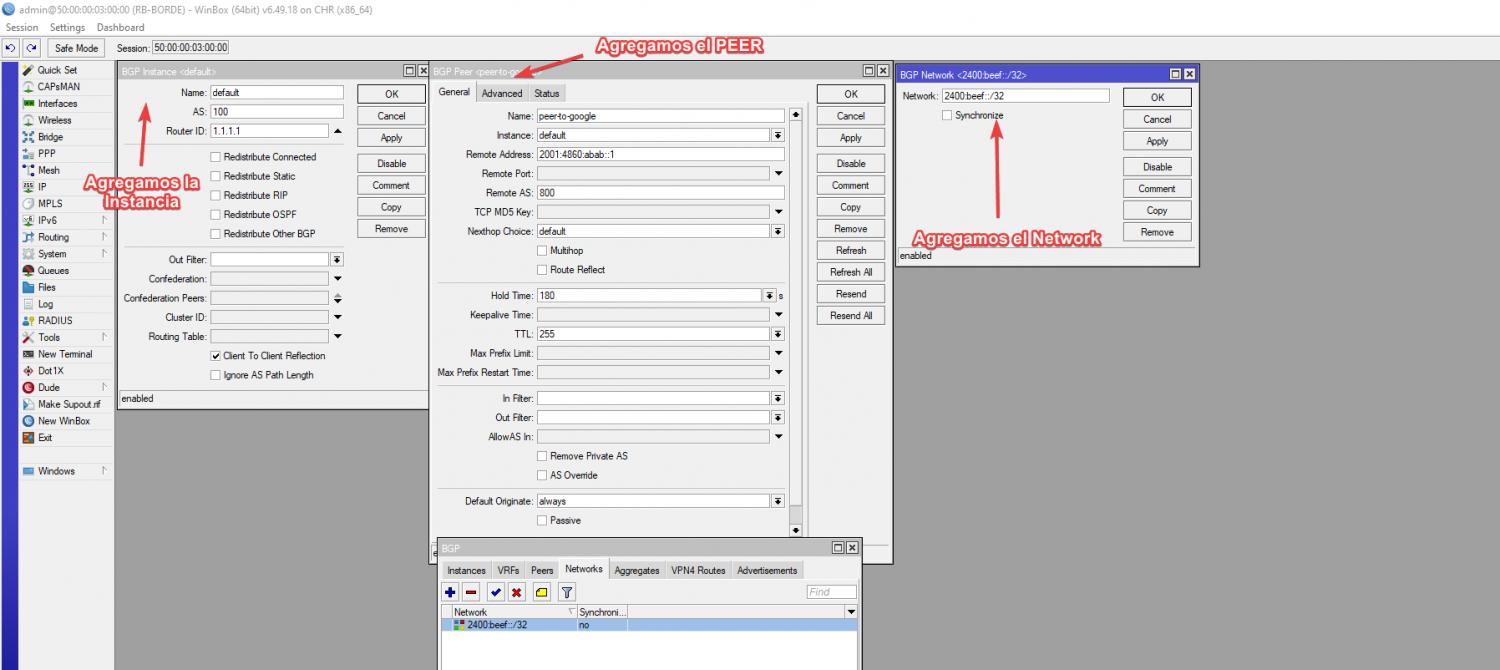

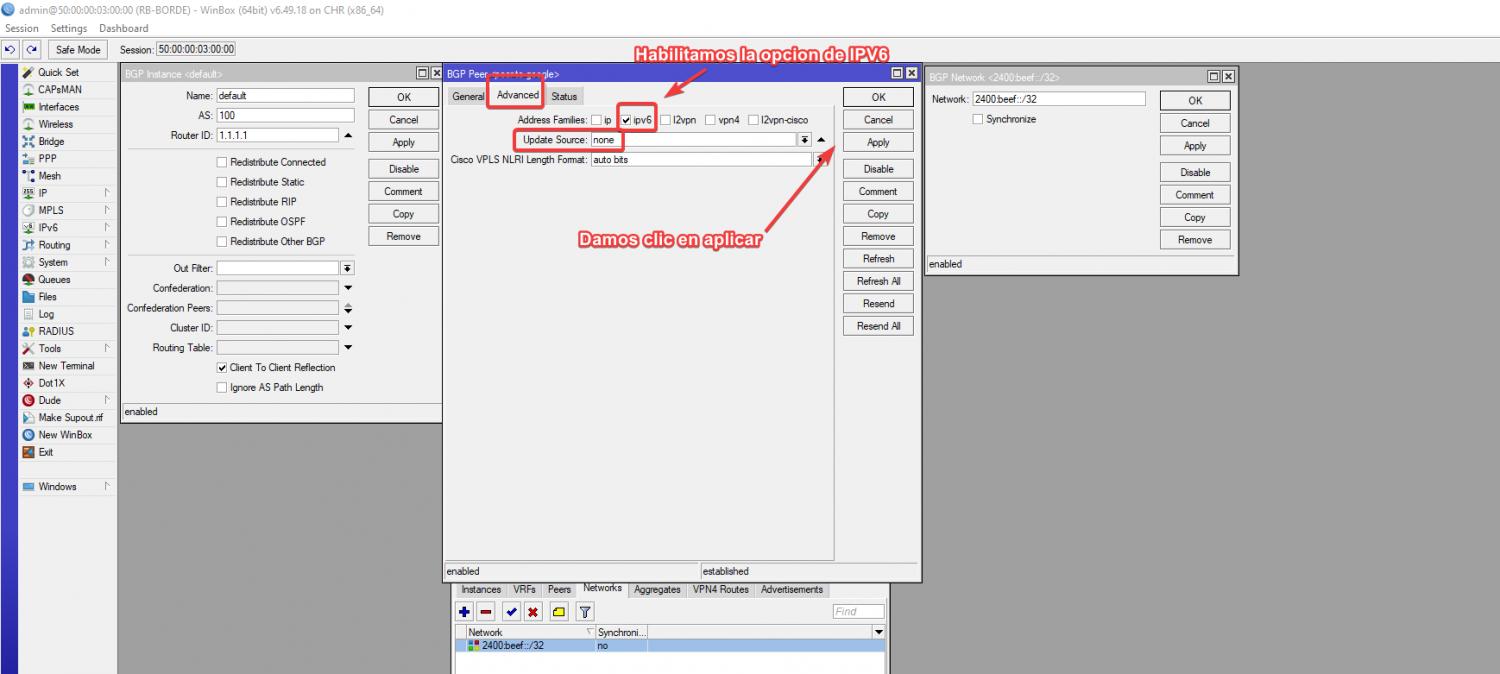

PASO[3.1Configuración básica de BGP ROUTER BORDE
vamos a configurar la instancia, el peer y el network del RB

Interfaz de red: 2001:4860:abab::2
AS: 100
Vecino BGP: 2001:4860:abab::1
AS Vecino 800

Archivo adjunto 3999
Nota

Muy importante para que se puedan propagar los prefijos es nesesario habilitar la casilla IPV6

Archivo adjunto 4000

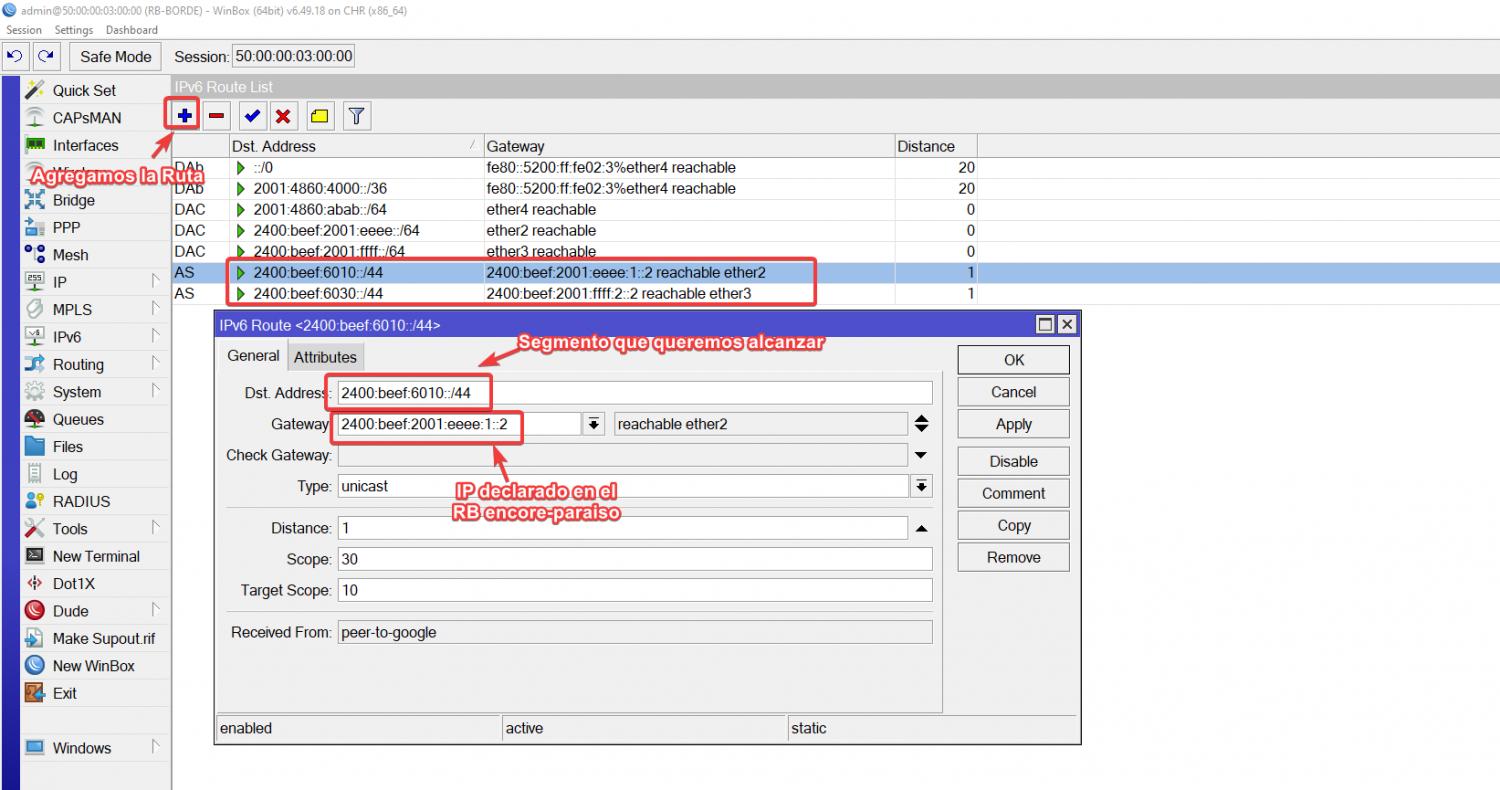

PASO[3.2Configuración de rutas en RB BORDE PRINCIPAL

vamos a configurar las rutas del RB BORDE para que el ENCORE-PARAISO Y ENCORE-MILAGRO puedan conocer el prefijo atravez de sus redes PTP y puedan propagar con los clientes finales
Por comandos
/ipv6 route

add distance=1 dst-address=2400:beef:6010::/44 gateway=2400:beef:2001:eeee:1::2

/ipv6 route

add distance=1 dst-address=2400:beef:6010:/44 gateway=2400:beef:2001:ffff:2::2
Por interfaz

Archivo adjunto 4042

PASO 4 Configuración del ROUTER ENCORE-PARAISO

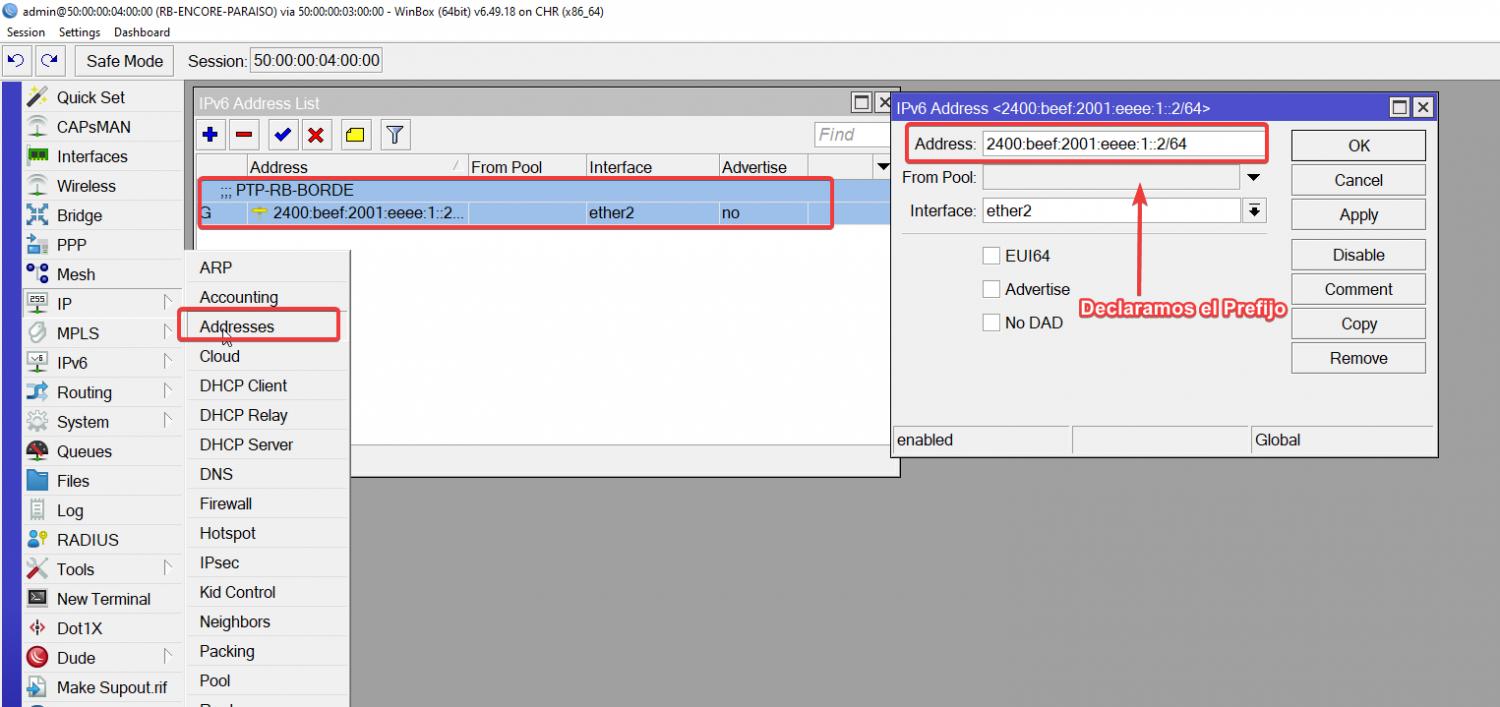

Agregamos las direcciones IPS en el ether 2 para hacer la conexion con el ROUTER BORDE Y ether 3 para nuestras Lan que tendras nuestra ONU ,Se configurara un servidor PPPoE Para la conexion con la ONU
Nota

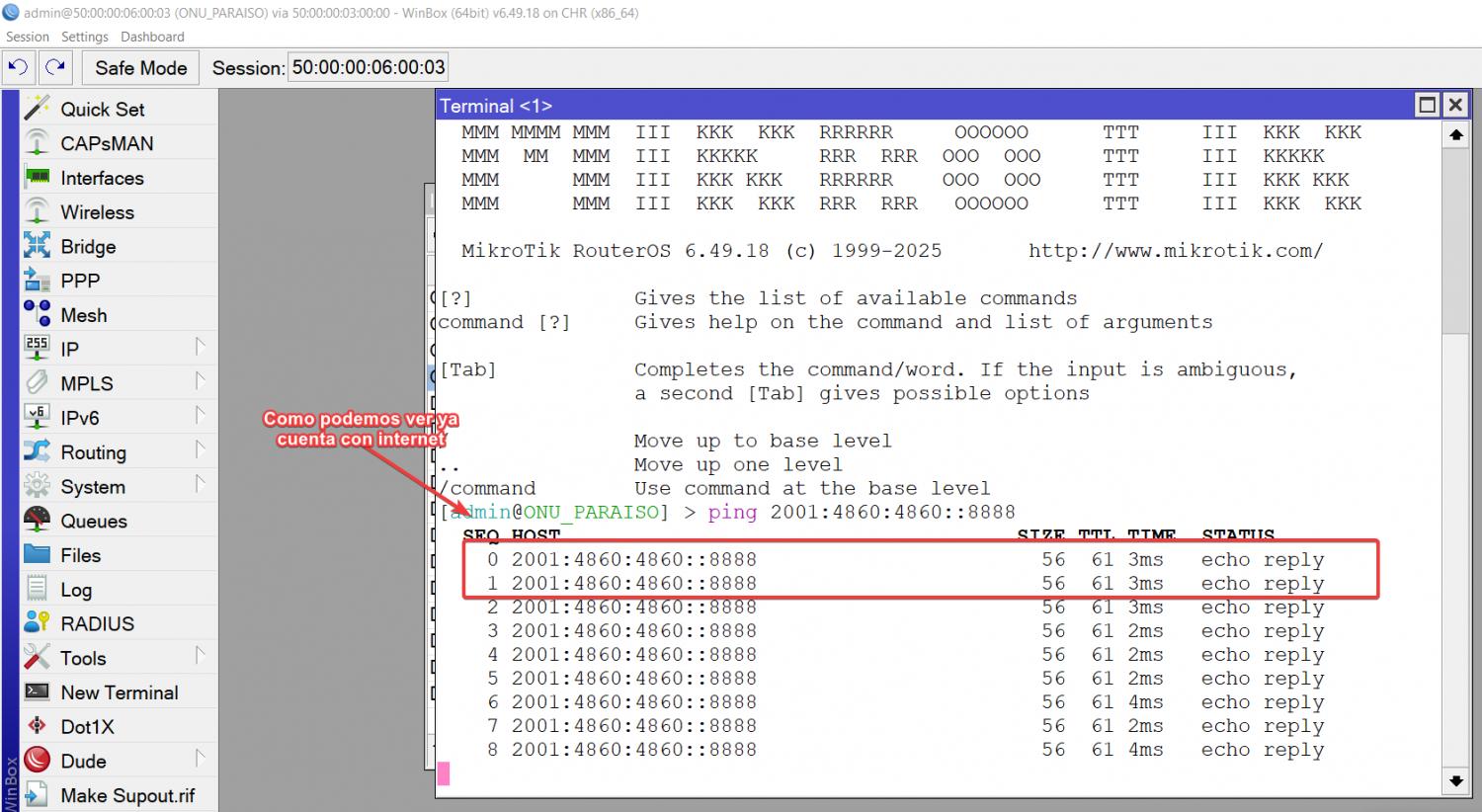

Configuramos la ruta por defecto y comprobamos que tenga internet

Por comandos
/ipv6 address

add address=2400:beef:2001:eeee:1::2 advertise=no comment=PTP-RB-BORDE \

    interface=ether2
Por Interfaz

Archivo adjunto 4002
PASO 4.1 Configuración del PPPoE En RB-ENCORE-PARAISO

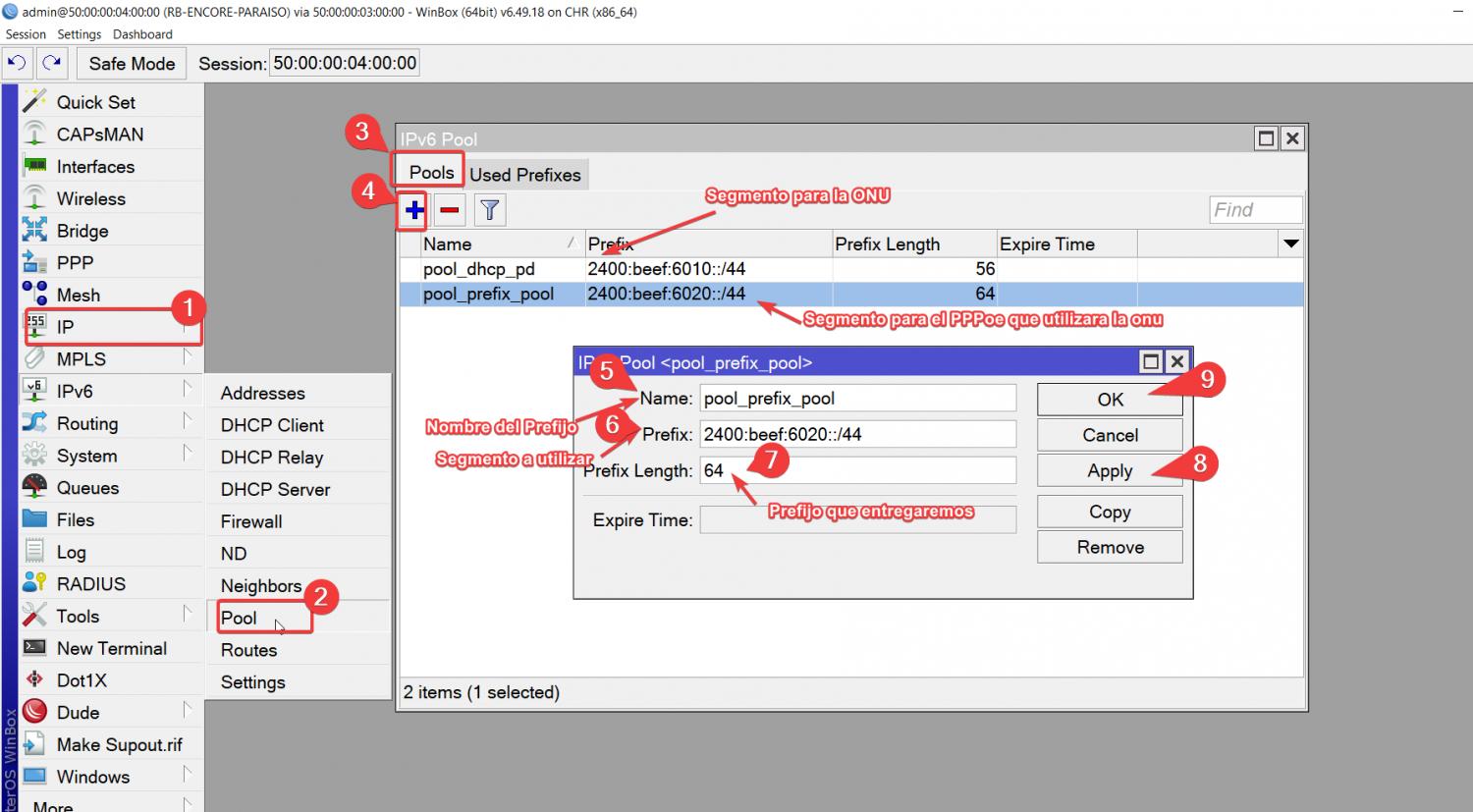

Configuracion del POOL
Crea un pool de direcciones IPv6 para asignar bloques /64 al tunel PPPoE y /56.para que la ONU pueda repartir a los clientes finales

Por comandos
/ipv6 pool

add name=pool_prefix_pool prefix=2400:beef:6020::/44 prefix-length=64

add name=pool_dhcp_pd prefix=2400:beef:6010::/44 prefix-length=56
Por interfaz

Archivo adjunto 4003

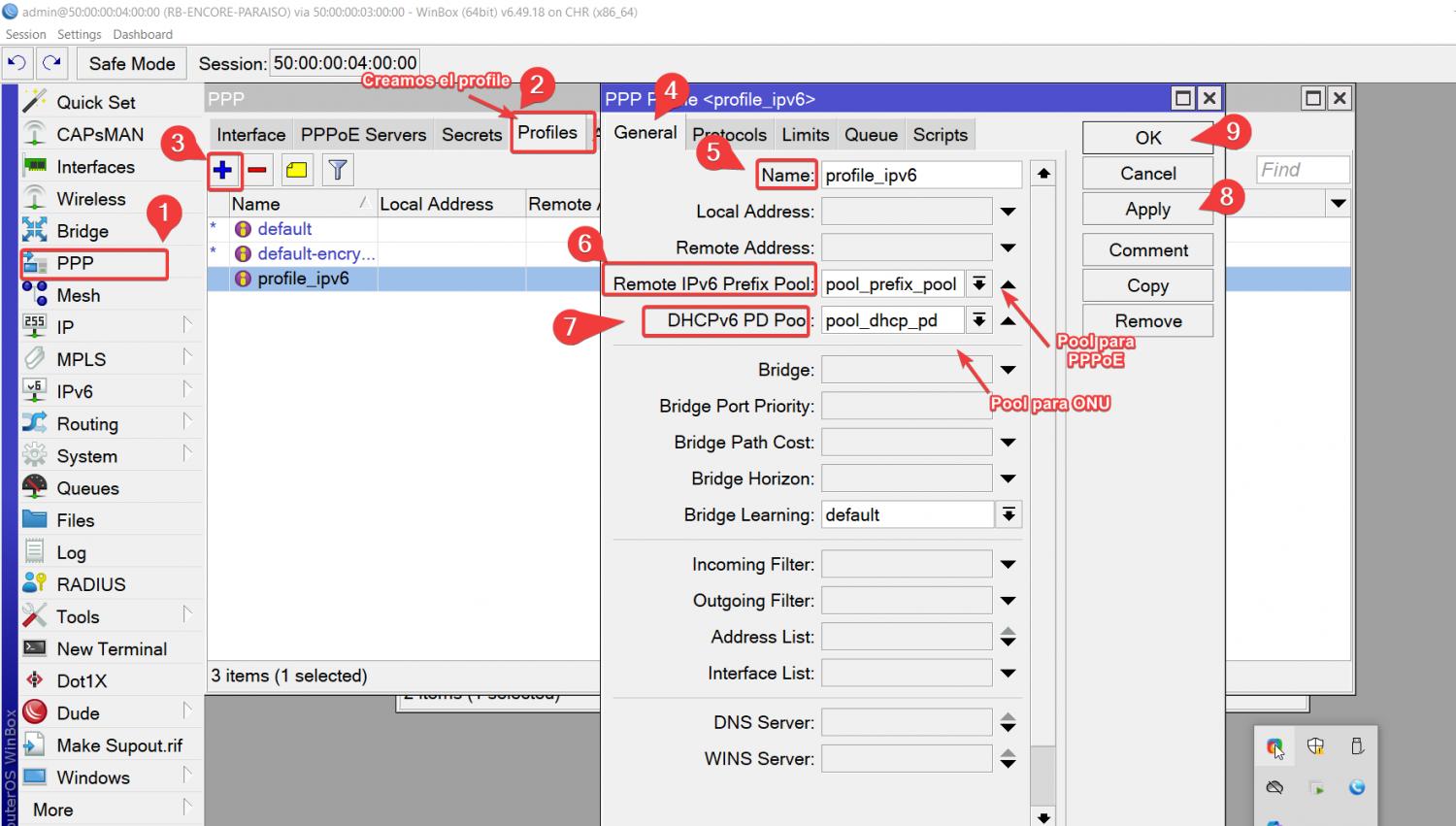

Configuracion del Profile

Crea un perfil PPPoE que Permita solo una sesión por usuario y Asigne prefijos IPv6 dinámicamente desde el pool

Por comandos
/ppp profile

add dhcpv6-pd-pool=pool_dhcp_pd name=profile_ipv6 remote-ipv6-prefix-pool=\

    pool_prefix_pool
Por interfaz
Archivo adjunto 4004

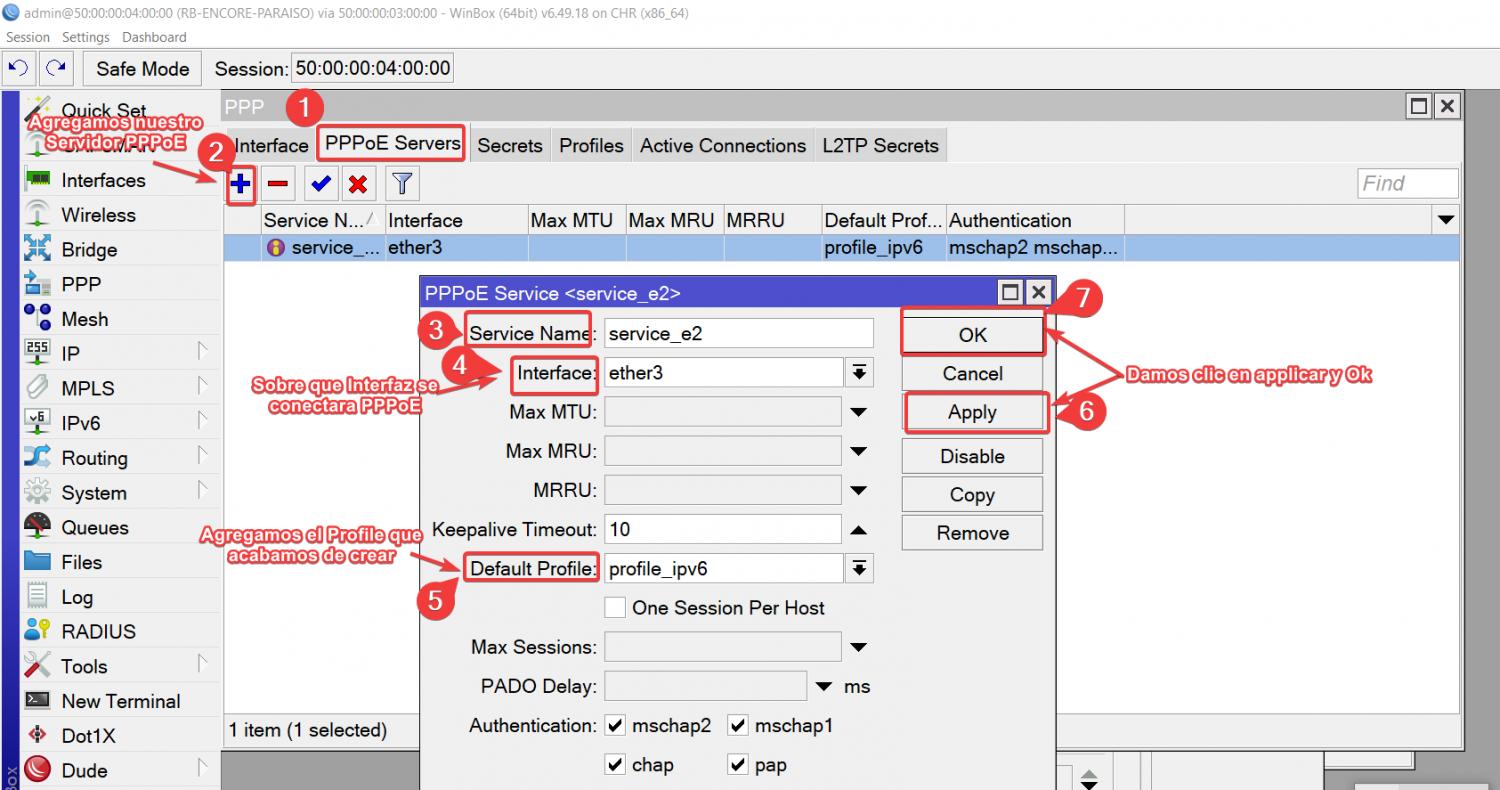

Configuracion del server PPPoEHabilita un servidor PPPoE sobre el Ethernet 3 y service-name:service.e2 es el nombre del servicio.De igual manera agregamos el perfil que creamos

Por comando
/interface pppoe-server server

add default-profile=profile_ipv6 disabled=no interface=ether3 service-name=\

    service_e2
Por interfaz

Archivo adjunto 4005
Agregamos el Secret
En ete paso agregamos las credenciales que tendra la ONU para conectarse Por PPPoE

PASO 5 Configuración del ROUTER ENCORE-MILAGRO

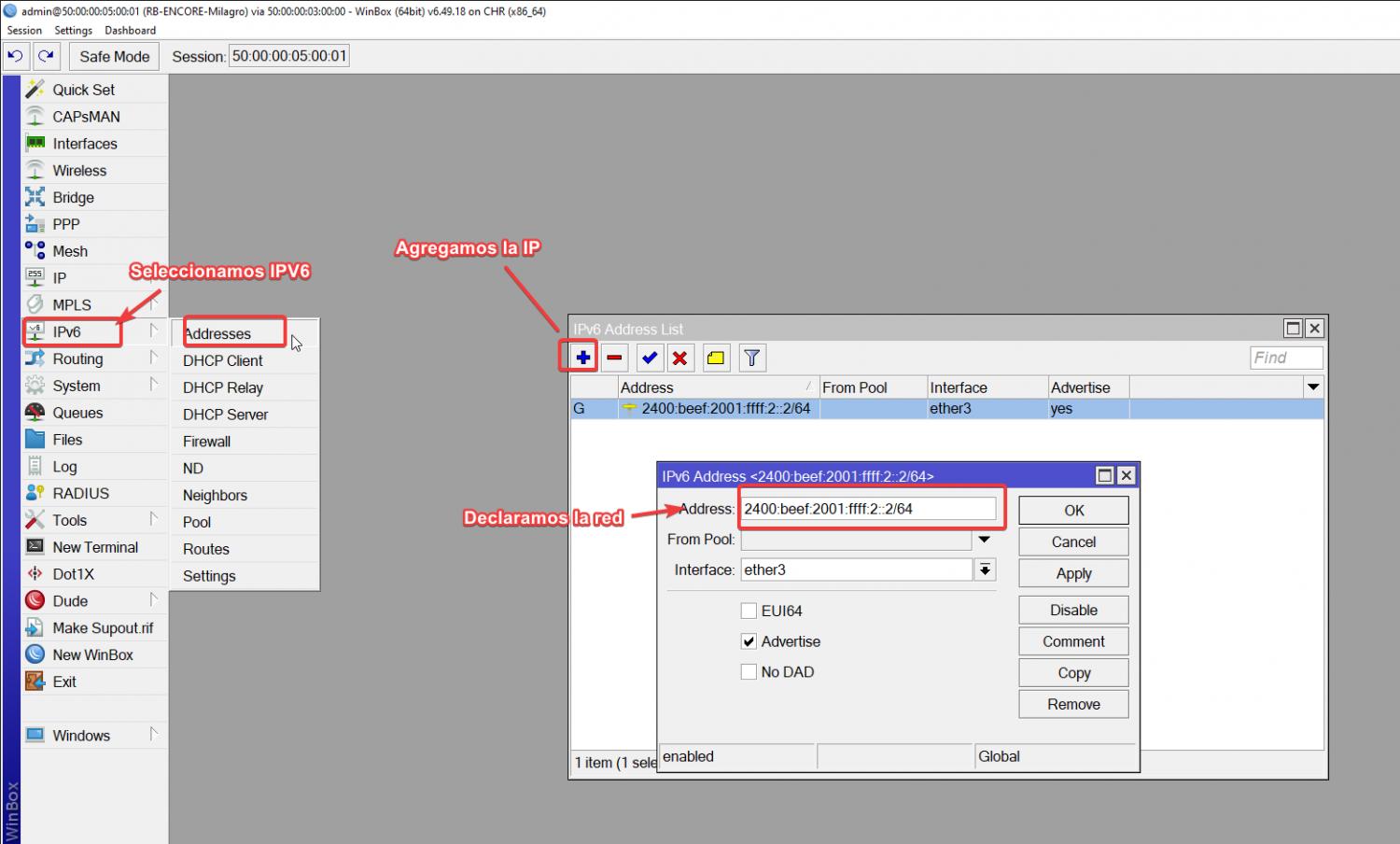

Agregamos las direcciones IPS en el ether 3 para hacer la conexion con el ROUTER BORDE Y ether 4 para nuestras Lan que tendras nuestra ONU ,Se configurara un servidor PPPoE Para la conexion con la ONU-2

Nota

Configuramos la ruta por defecto y comprobamos que tenga internet

Por comandos
/ipv6 address

add address=2400:beef:2001:ffff:2::2 interface=ether3
Por interfaz
Archivo adjunto 4043
PASO 4.1 Configuración del PPPoE En RB-ENCORE-PARAISO

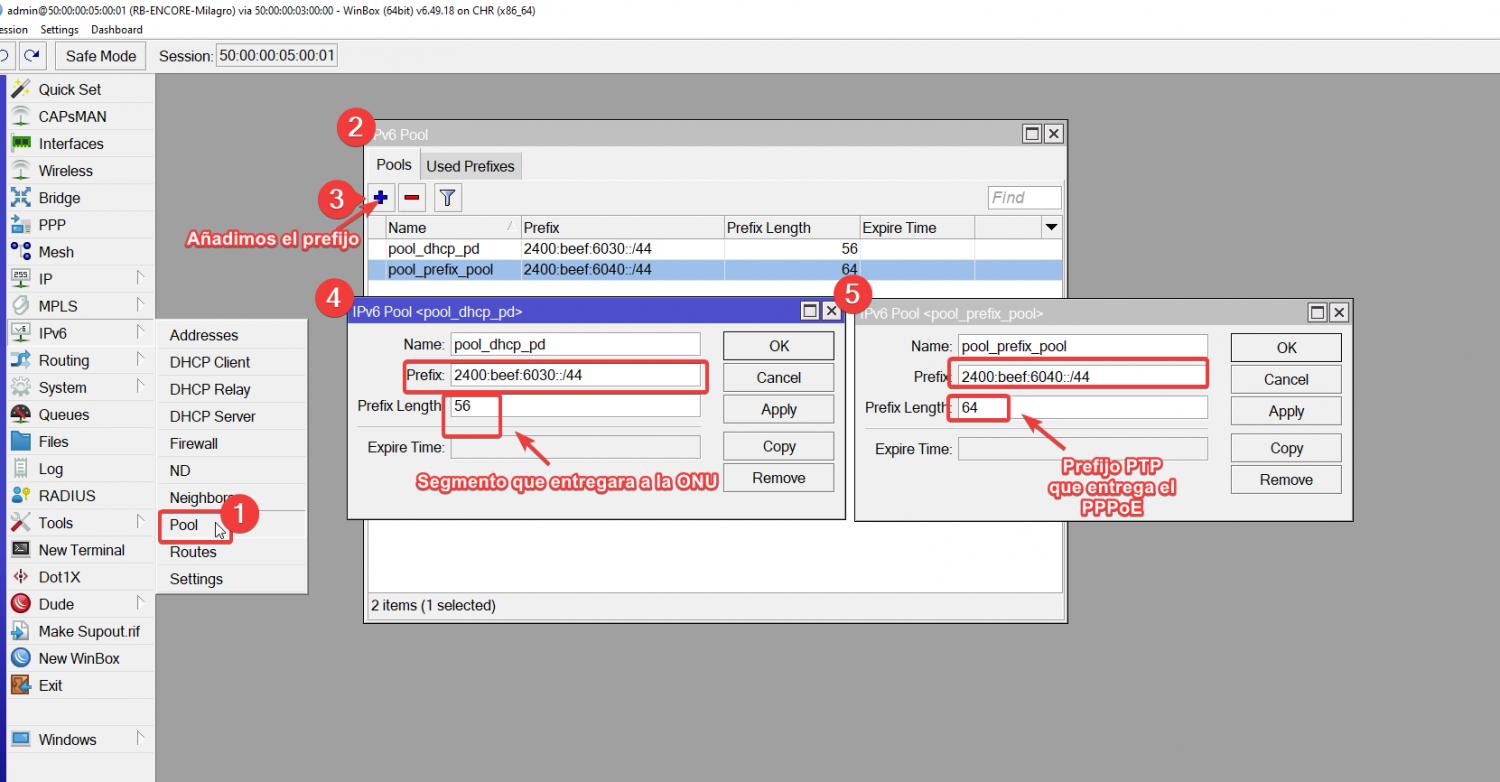

Configuracion del POOL
Crea un pool de direcciones IPv6 para asignar bloques /64 al tunel PPPoE y /56.para que la ONU pueda repartir a los clientes finales

Por comandos
/ipv6 pool

add name=pool_dhcp_pd prefix=2400:beef:6030::/44 prefix-length=56

add name=pool_prefix_pool prefix=2400:beef:6040::/44 prefix-length=64
Por interfaz
Archivo adjunto 4044

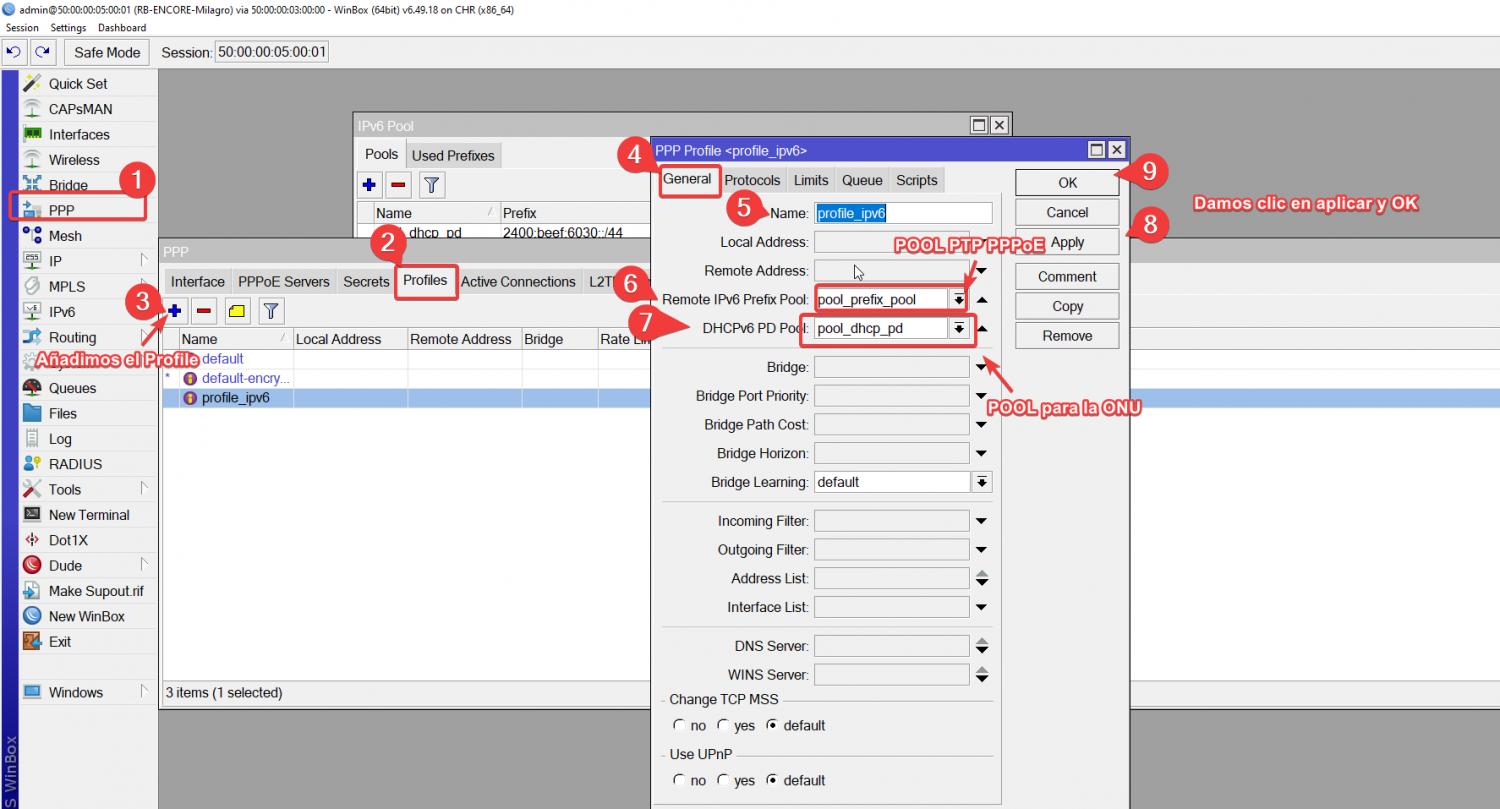

Configuracion del Profile

Crea un perfil PPPoE que Permita solo una sesión por usuario y Asigne prefijos IPv6 dinámicamente desde el pool

Por comandos
/ppp profile

add dhcpv6-pd-pool=pool_dhcp_pd name=profile_ipv6 remote-ipv6-prefix-pool=\

    pool_prefix_pool
Por interfaz
Archivo adjunto 4045

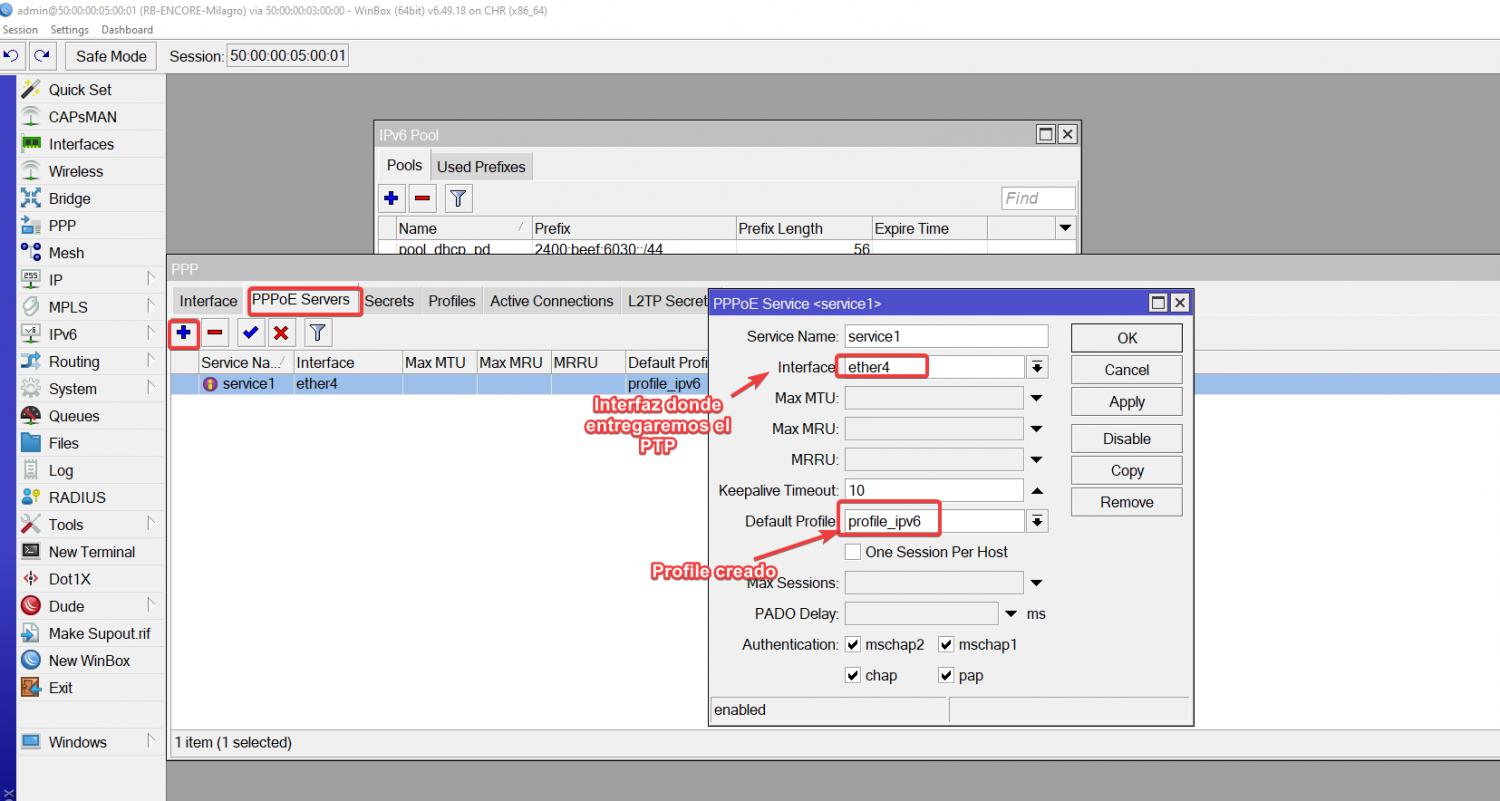

Configuracion del server PPPoEHabilita un servidor PPPoE sobre el Ethernet 3 y service-name:service.e2 es el nombre del servicio.De igual manera agregamos el perfil que creamos

Por comandos
/interface pppoe-server server

add default-profile=profile_ipv6 disabled=no interface=ether4 service-name=\

    service1
Por interfaz
Archivo adjunto 4046
PASO6 Configuración de la ONU 1

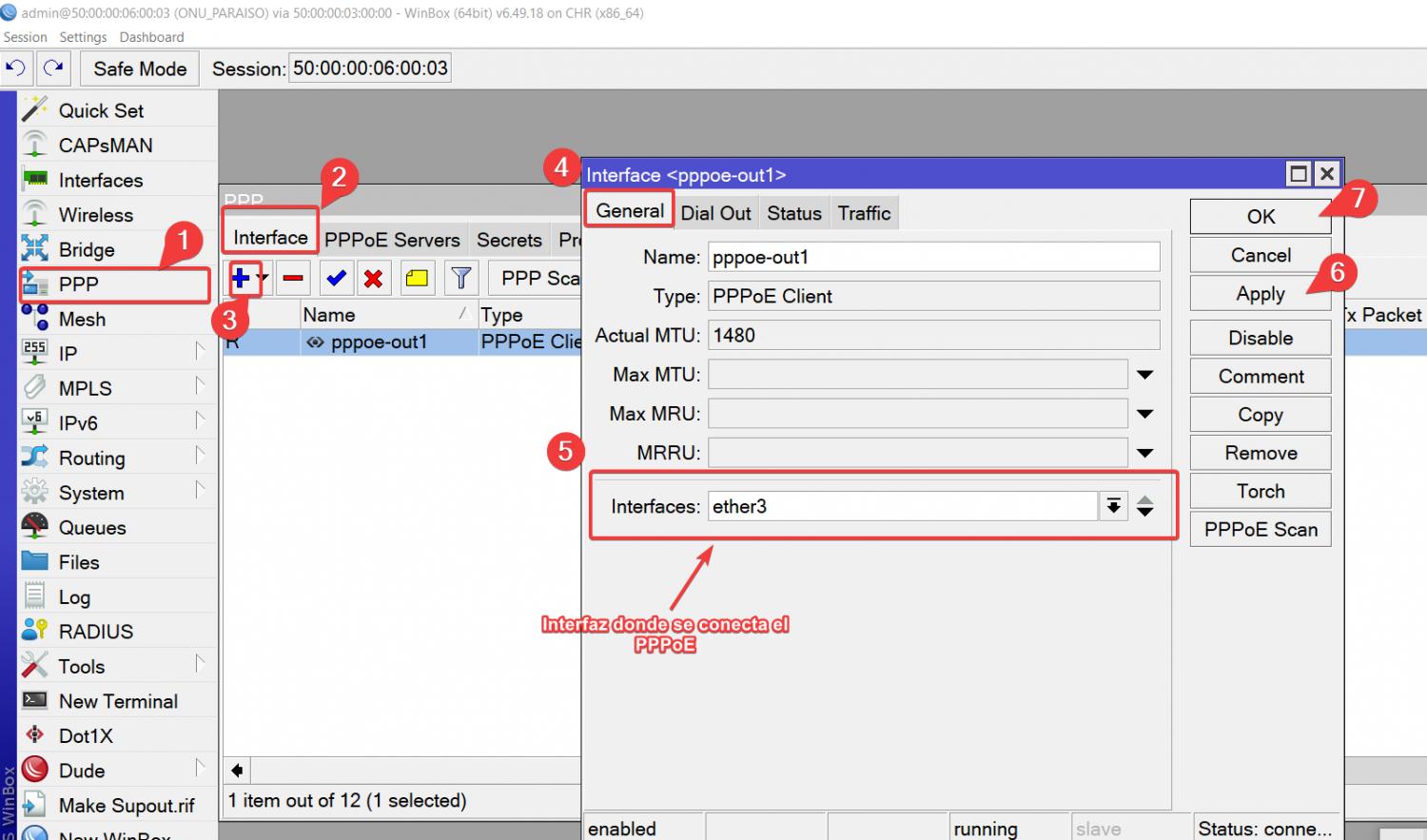

En este caso la conexion es PPPoE,agregamos una conexion tipo PPPoE client,sobre la interfaz ether 3
Por comandos
/interface pppoe-client

add add-default-route=yes disabled=no interface=ether3 name=pppoe-out1 \

    password=123456 use-peer-dns=yes user=cliente1_ipv6
Archivo adjunto 4006

Configuramos el usuario y contraseña Y Habilitamos el Use Peer DNS usa el servidor DNS que ofrece el proveedor Y Add default route:añade una ruta por defecto (default route) automáticamente cuando se levanta la conexión.

Archivo adjunto 4007

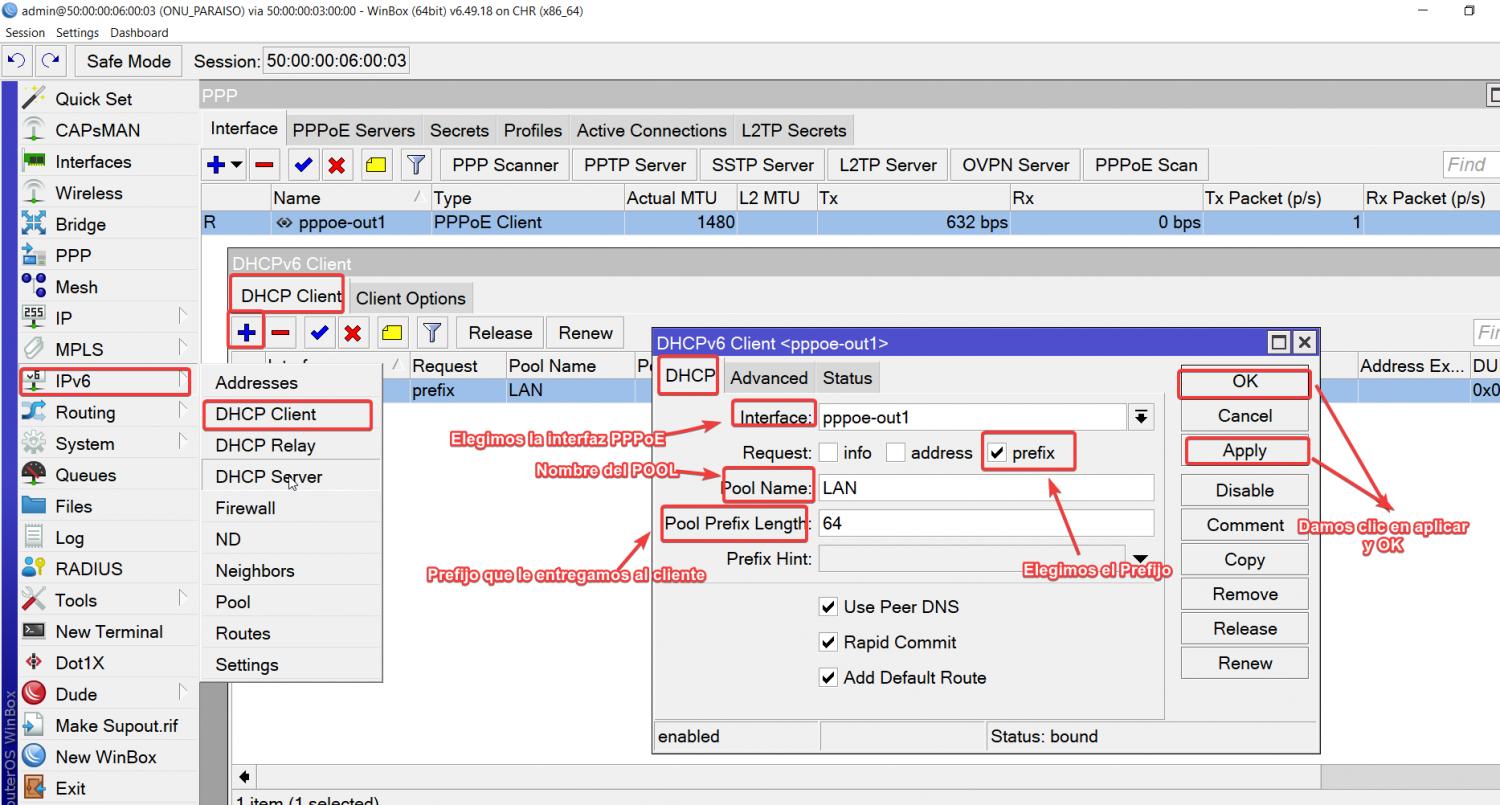

Agregamos el DHCP CLIENT
En este paso vamos a adquir el prefijo del Pool que previamente habiamos configurado en RB-ENCORE-PARAISO
Por comandos
/ipv6 dhcp-client

add add-default-route=yes interface=pppoe-out1 pool-name=LAN request=prefix
Por interfazArchivo adjunto 4008

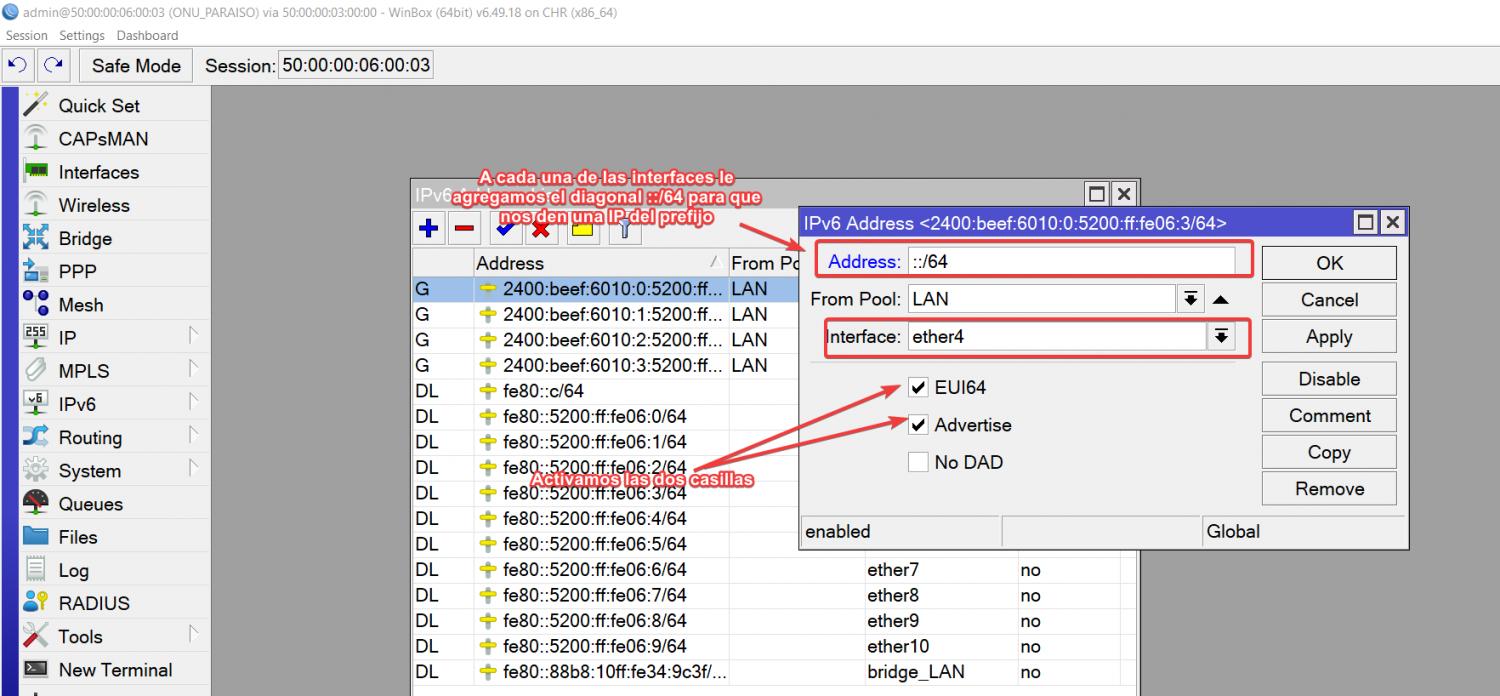

Agregamos la direcciones PV6 Con la ayuda de EUI64,es una técnica que se usa en IPv6 para crear automáticamente una dirección IP basada en la MAC Address

Por comandos
/ipv6 address

add address=::5200:ff:fe06:0 eui-64=yes from-pool=LAN interface=ether1

add address=::5200:ff:fe06:1 eui-64=yes from-pool=LAN interface=ether2

add address=::5200:ff:fe06:2 eui-64=yes from-pool=LAN interface=ether3

add address=::5200:ff:fe06:3 eui-64=yes from-pool=LAN interface=ether4
Por interfaz
Archivo adjunto 4009

Nota

Una vez que tengamos configuradas las IPV6 , Comprobamos que tengamos internet

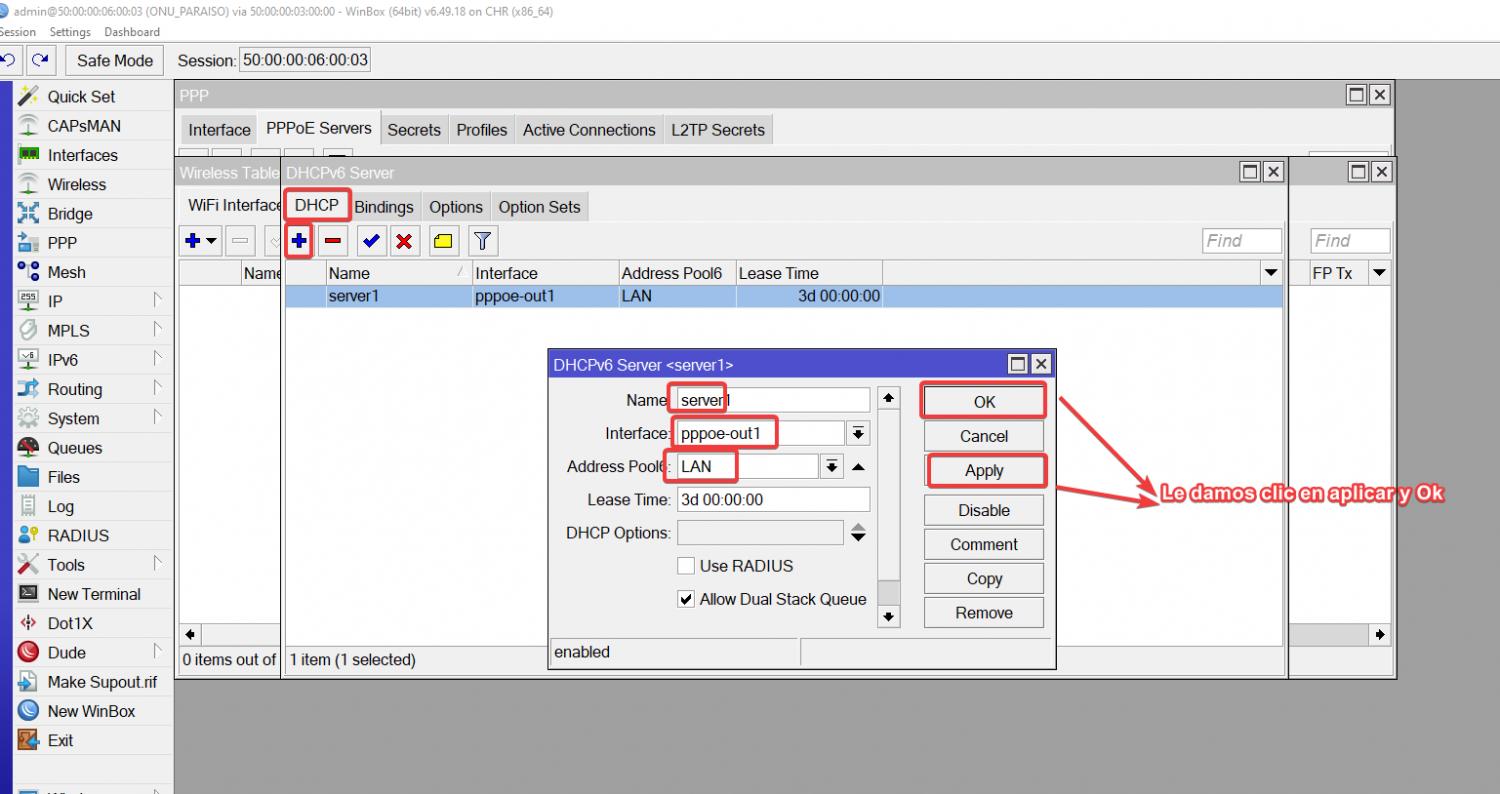

Archivo adjunto 4010Creacion de un servidor DHCP en IPV6
Este servidor nos ayudara a que los clientes puedan tener una Ip del prefijo asignado

Por comandos
/ipv6 dhcp-client

add add-default-route=yes interface=pppoe-out1 pool-name=LAN request=prefix
Por interfaz
Archivo adjunto 4011

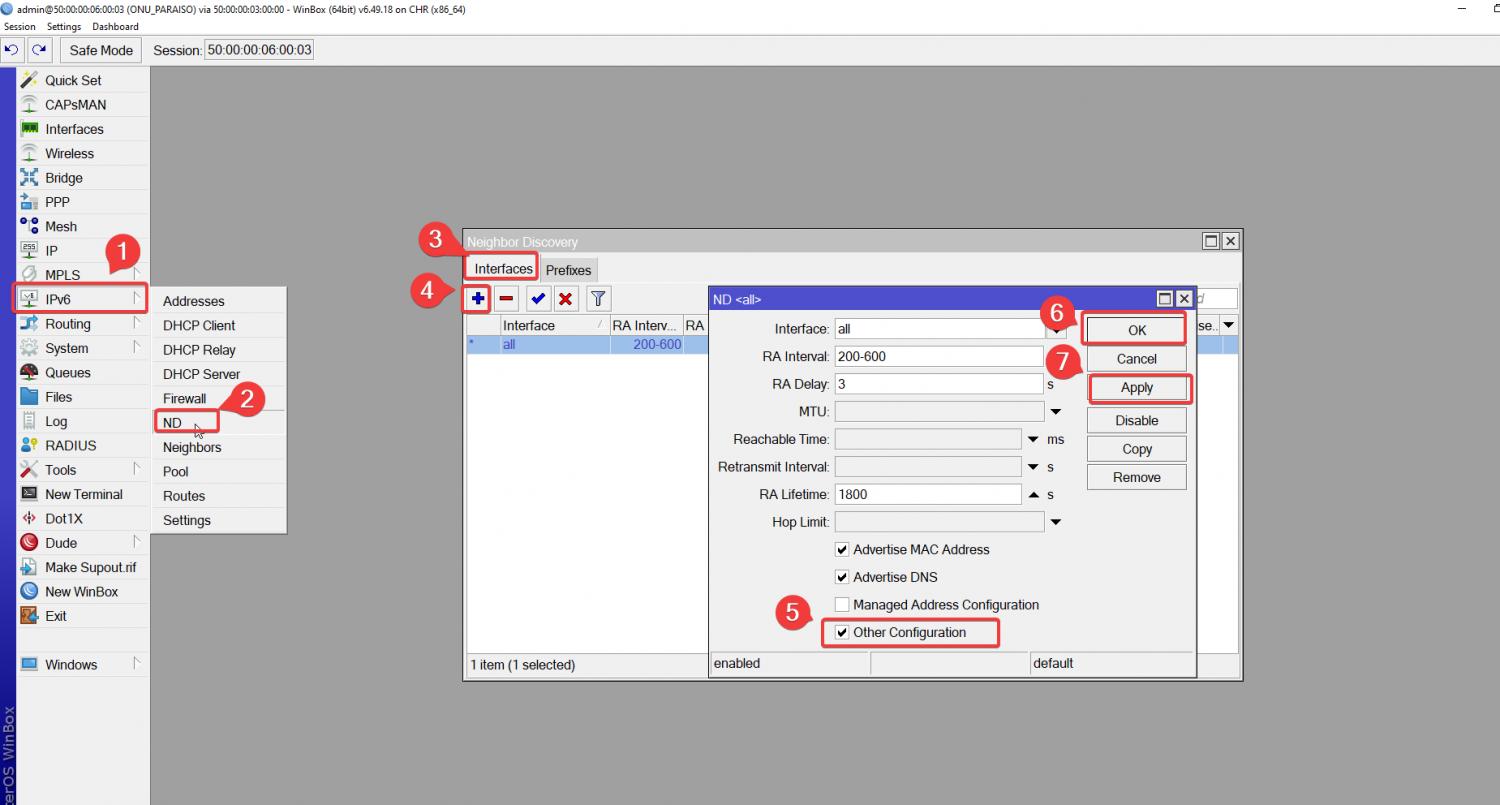

Habilitamos el ND En la ONU

Neighbor Discovery Sirve para que los dispositivos se encuentren y se comuniquen entre ellos en una red local.

Por comandos
/ipv6 nd

set [ find default=yes ] other-configuration=yes
Por interfazArchivo adjunto 4012

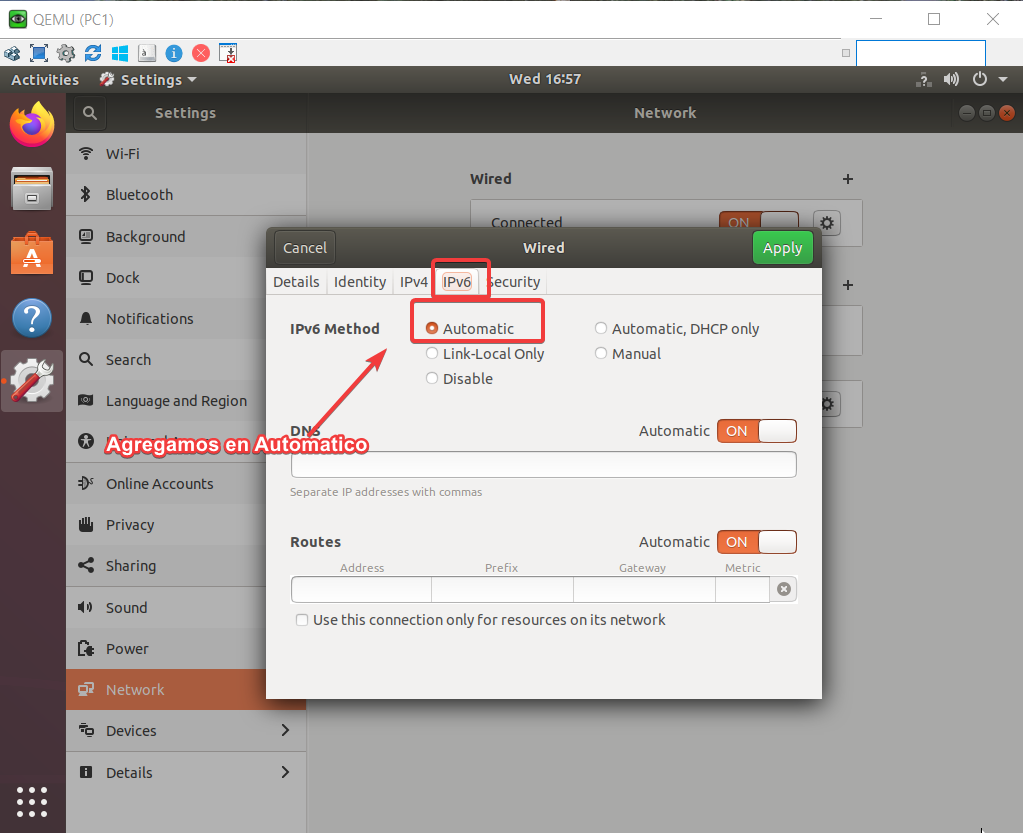

Paso 5.1 Configuramos el PC-1

Entramos a la configuracion de red de la pc y elegimos la opcion DHCP

Archivo adjunto 4013

Nota

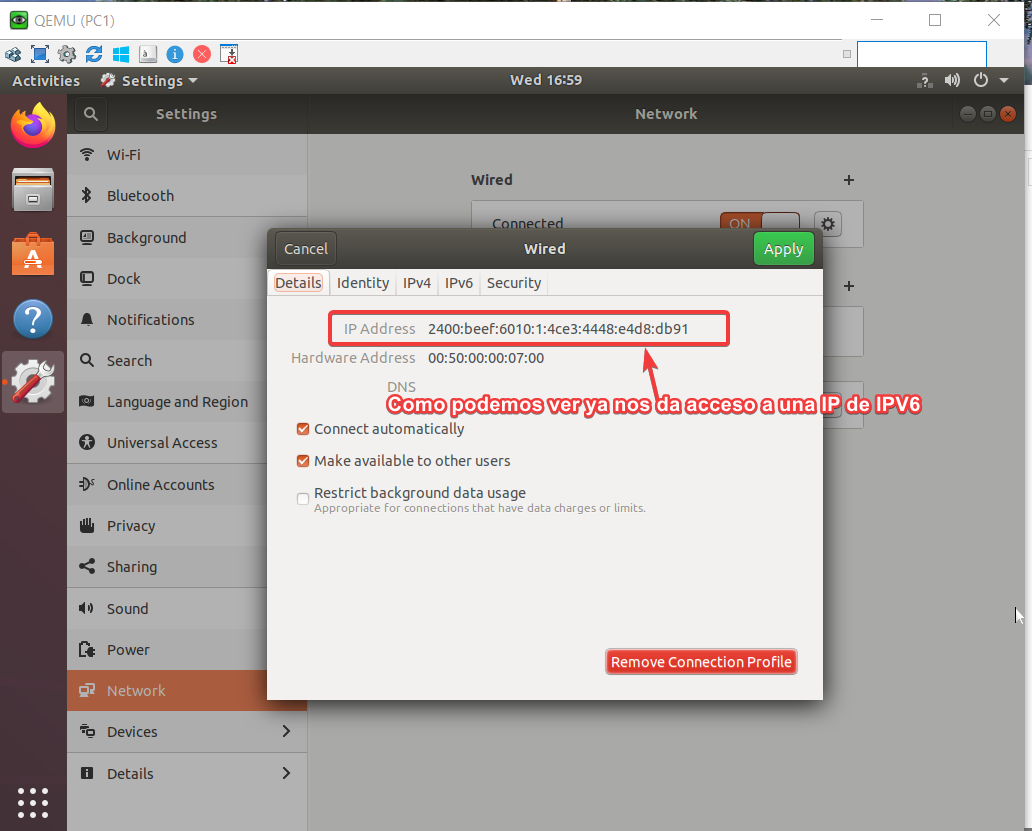

Observamos la IP que nos otorga la ONU

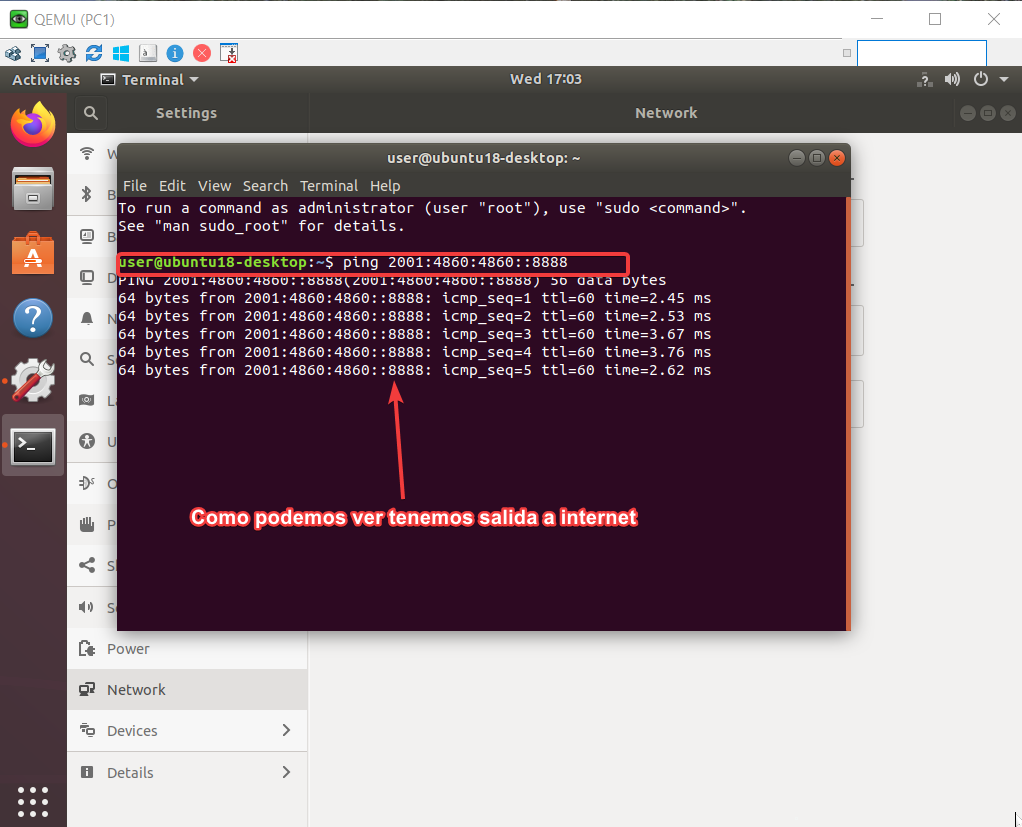

Archivo adjunto 4014Comprobamos el PING Y Listo
Archivo adjunto 4015

Nota

Material de apoyo

SCRIPTS

Router Google
/interface bridge

add name=looback

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=800 router-id=2.2.2.2

/ip address

add address=2.2.2.2 interface=looback network=2.2.2.2

/ip dhcp-client

add disabled=no interface=ether1

/ipv6 address

add address=2001:4860:4860::8887 comment="PTP GOOGLE" interface=ether2

add address=2001:4860:abab::1 comment=PTP-BORDE-PRINCIPAL interface=ether4

/routing bgp network

add network=2001:4860:4000::/36 synchronize=no

add network=2001:4860:abab::/64 synchronize=no

/routing bgp peer

add address-families=ipv6 name=peer-to-borde remote-address=2001:4860:abab::2 \

    remote-as=100 update-source=ether4

/system identity

set name=RB-GOOGLE

/tool romon

set enabled=yes
ROUTER BORDE PRINCIPAL
/interface bridge

add name=Looback

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=100 router-id=1.1.1.1

/ip address

add address=1.1.1.1 interface=Looback network=1.1.1.1

/ip dhcp-client

add disabled=no interface=ether1

/ipv6 address

add address=2001:4860:abab::2 comment="PTP-RB GOOGLE" interface=ether4

add address=2400:beef:2001:ffff:2::1 comment="PTP-RB ENCORE-MILAGRO" \

    interface=ether3

add address=2400:beef:2001:eeee:1::1 comment=PTP-RB-ENCORE-PARAISO interface=\

    ether2

/ipv6 route

add distance=1 dst-address=2400:beef:6010::/44 gateway=\

    2400:beef:2001:eeee:1::2

add distance=1 dst-address=2400:beef:6030::/44 gateway=\

    2400:beef:2001:ffff:2::2

/routing bgp network

add network=2400:beef::/32 synchronize=no

/routing bgp peer

add address-families=ipv6 name=peer-to-google remote-address=\

    2001:4860:abab::1 remote-as=800

/system identity

set name=RB-BORDE

/tool romon

set enabled=yes
ROUTER ENCORE-PARAISO
/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/ipv6 pool

add name=pool_prefix_pool prefix=2400:beef:6020::/44 prefix-length=64

add name=pool_dhcp_pd prefix=2400:beef:6010::/44 prefix-length=56

/ppp profile

add dhcpv6-pd-pool=pool_dhcp_pd name=profile_ipv6 remote-ipv6-prefix-pool=\

    pool_prefix_pool

/interface pppoe-server server

add default-profile=profile_ipv6 disabled=no interface=ether3 service-name=\

    service_e2

/ip dhcp-client

add disabled=no interface=ether1

/ip dns

set servers=2001:4860:4860::8888,2001:4860:4860::8844

/ipv6 address

add address=2400:beef:2001:eeee:1::2 advertise=no comment=PTP-RB-BORDE \

    interface=ether2

/ipv6 nd

set [ find default=yes ] other-configuration=yes

/ipv6 route

add distance=1 gateway=2400:beef:2001:eeee:1::1

/ppp secret

add name=cliente1_ipv6 password=123456 service=pppoe

add name=cliente_2_ipv6 password=1234 service=pppoe

/system identity

set name=RB-ENCORE-PARAISO

/tool romon

set enabled=yes
ENCORE-MILAGRO
/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/ipv6 pool

add name=pool_dhcp_pd prefix=2400:beef:6030::/44 prefix-length=56

add name=pool_prefix_pool prefix=2400:beef:6040::/44 prefix-length=64

/ppp profile

add dhcpv6-pd-pool=pool_dhcp_pd name=profile_ipv6 remote-ipv6-prefix-pool=\

    pool_prefix_pool

/interface pppoe-server server

add default-profile=profile_ipv6 disabled=no interface=ether4 service-name=\

    service1

/ip dhcp-client

add disabled=no interface=ether1

/ipv6 address

add address=2400:beef:2001:ffff:2::2 interface=ether3

/ipv6 nd

set [ find default=yes ] other-configuration=yes

/ipv6 route

add distance=1 gateway=2400:beef:2001:ffff:2::1

/ppp secret

add name=Cliente1_ipv6 password=12345 service=pppoe

/system identity

set name=RB-ENCORE-Milagro

/tool romon

set enabled=yes
ONU
/interface pppoe-client

add add-default-route=yes disabled=no interface=ether3 name=pppoe-out1 \

    password=123456 use-peer-dns=yes user=cliente1_ipv6

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/ipv6 dhcp-server

add address-pool=LAN interface=bridge_LAN name=server1

/ip dhcp-client

add disabled=no interface=ether3

/ipv6 address

add address=::5200:ff:fe06:0 eui-64=yes from-pool=LAN interface=ether1

add address=::5200:ff:fe06:1 eui-64=yes from-pool=LAN interface=ether2

add address=::5200:ff:fe06:2 eui-64=yes from-pool=LAN interface=ether3

add address=::5200:ff:fe06:3 eui-64=yes from-pool=LAN interface=ether4

/ipv6 dhcp-client

add add-default-route=yes interface=pppoe-out1 pool-name=LAN request=prefix

/ipv6 nd

set [ find default=yes ] other-configuration=yes

/system identity

set name=ONU_PARAISO

/tool romon

set enabled=yes
LABORATORIO

Archivo adjunto 4016
