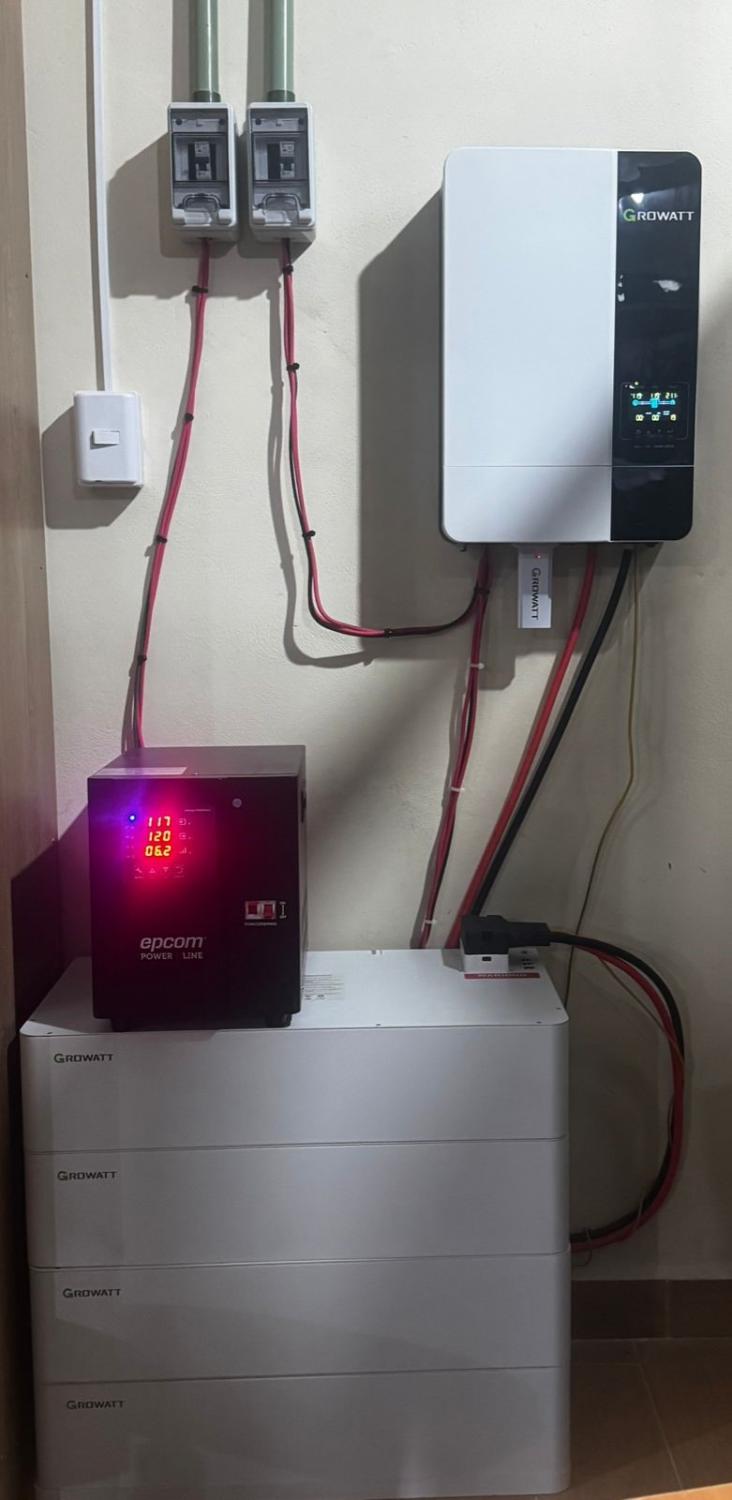

Banco de baterias
1 Entrada de energía
Es la alimentación que viene de la red eléctrica de CFE o de la acometida principal.
Su función es suministrar la energía de entrada a todo el sistema.
Qué hace en tu instalación:
- alimenta primero al regulador
- permite que el inversor/cargador tenga una fuente de entrada
- cuando hay red disponible, el sistema puede trabajar sin depender solo de las baterías
2 Regulador Epcom EPL3K1FVR
Este equipo recibe la energía de entrada y la estabiliza.
No está pensado para almacenar energía, sino para proteger y acondicionar el voltaje antes de que pase al inversor.
Qué hace:
- recibe 120 V de entrada
- entrega una salida estabilizada de 115–120 V
- ayuda a reducir variaciones de voltaje
- protege a los equipos conectados aguas abajo
En palabras simples:
su trabajo es que la energía llegue más estable al inversor/cargador.
3Inversor / Cargador Growatt SPF 3000TL LVM-ES
Este es el equipo principal del sistema.
Hace dos trabajos muy importantes:
Como cargador:
- toma la energía que viene de la red
- la usa para cargar las baterías de litio
Como inversor:
- toma la energía en corriente directa de las baterías
- la convierte en corriente alterna para alimentar la salida o toma de corriente
Además:
- trabaja con banco de baterías de 48 Vcc
- es compatible con baterías de litio
- puede manejar monitoreo remoto
- su potencia es de 3 kW / 3 kVA, por lo que hay que cuidar no conectarle más carga de la que soporta
En resumen:
es el “cerebro” del sistema, porque decide cómo cargar baterías y cómo entregar energía a la salida.
4Baterías de litio Growatt AXE 5.0 kWh
Son el sistema de almacenamiento de energía.
Guardan la energía para usarla después cuando sea necesaria.
En tu caso:
- cada batería almacena 5.0 kWh
- tienes 4 módulos
- capacidad total nominal: 20 kWh
Qué hacen:
- se cargan desde el inversor/cargador
- entregan energía al inversor cuando no hay red o cuando el sistema necesita usar respaldo
- permiten mantener la salida activa durante un tiempo, según el consumo conectado
En pocas palabras:
son el “tanque de energía” del sistema.

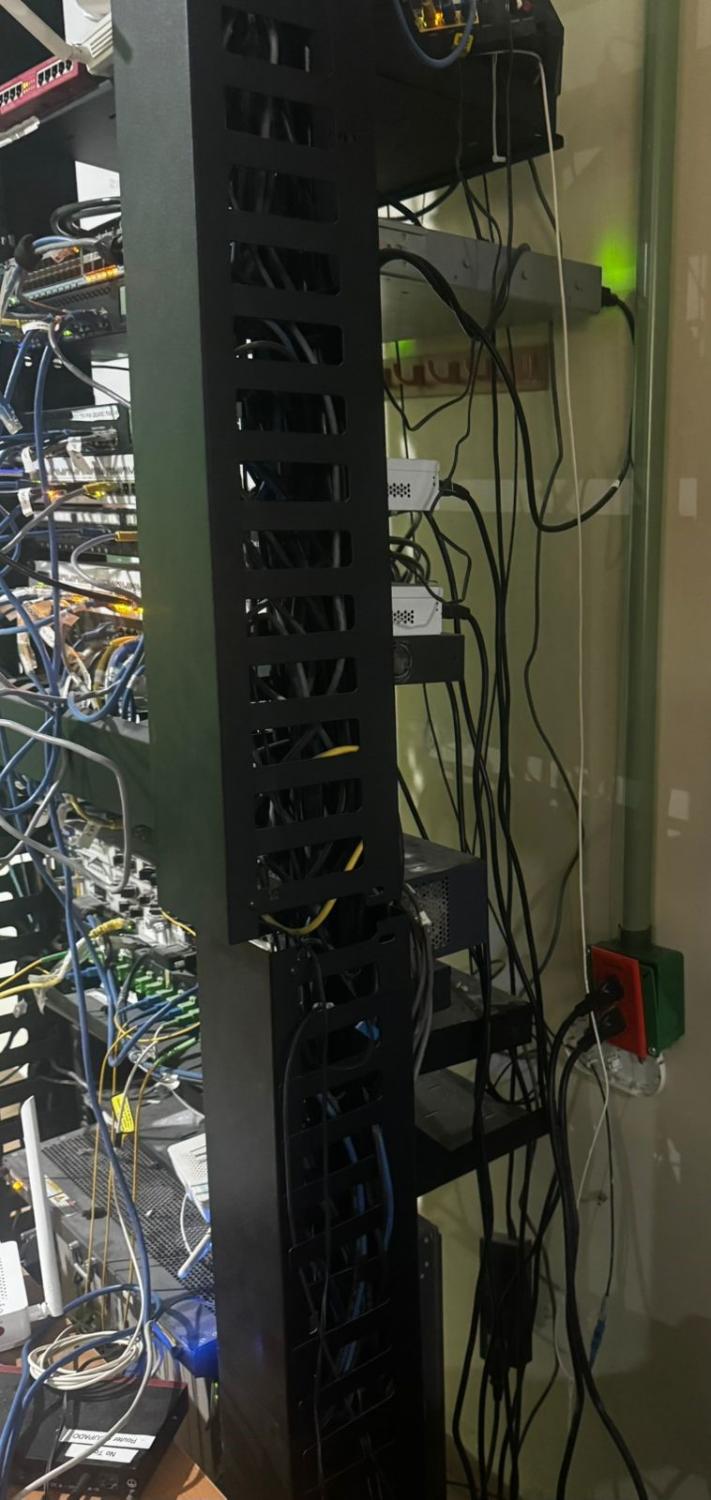

5 Toma de corriente (salida AC)
Es el punto donde finalmente se entrega la energía para conectar los equipos.
Qué hace:
- recibe la energía ya procesada por el inversor
- permite alimentar aparatos en corriente alterna
La salida depende de:
- que haya red y el sistema esté operando
- o que las baterías tengan suficiente carga para que el inversor siga entregando energía
Cómo se conectan entre sí

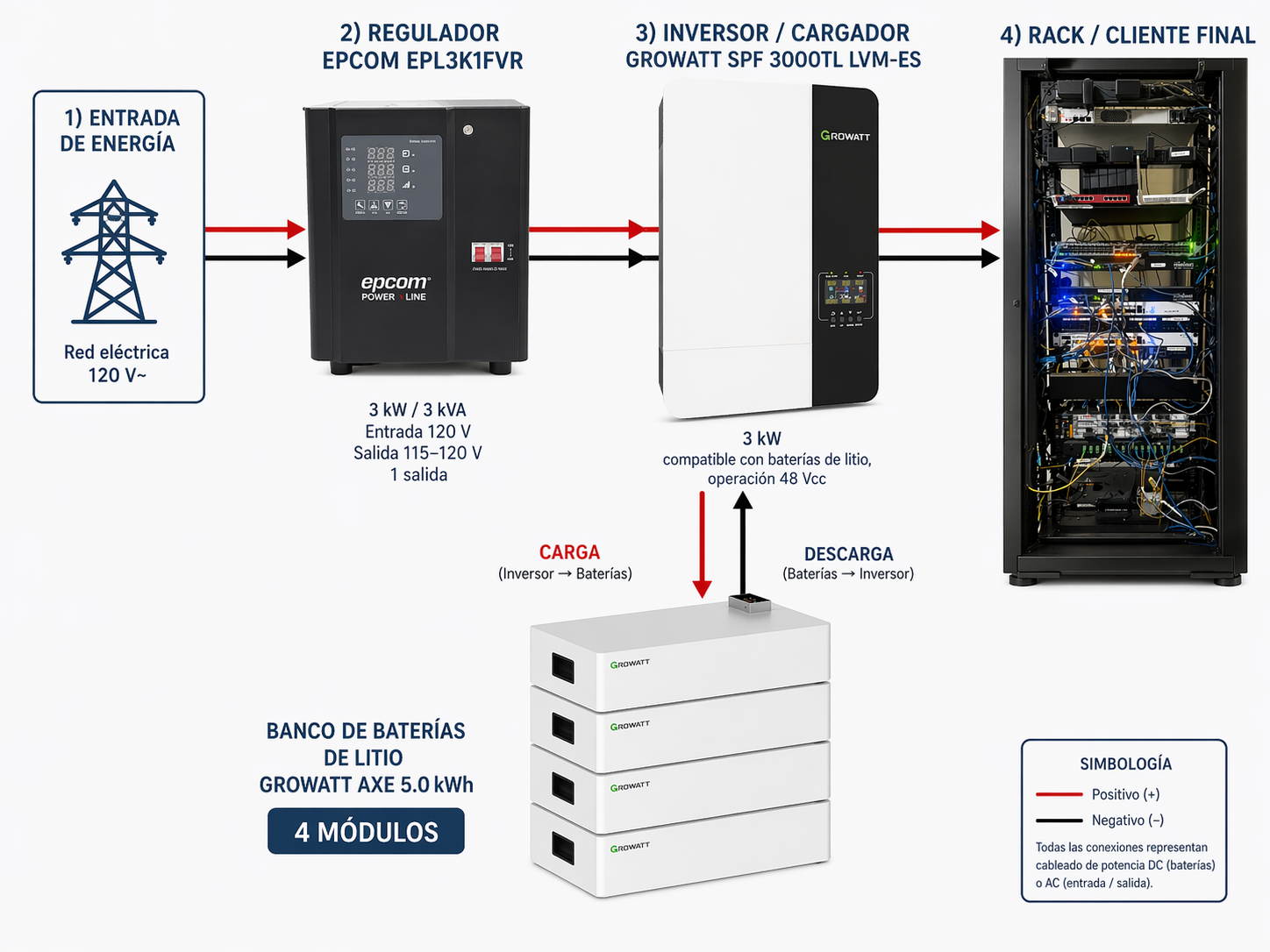

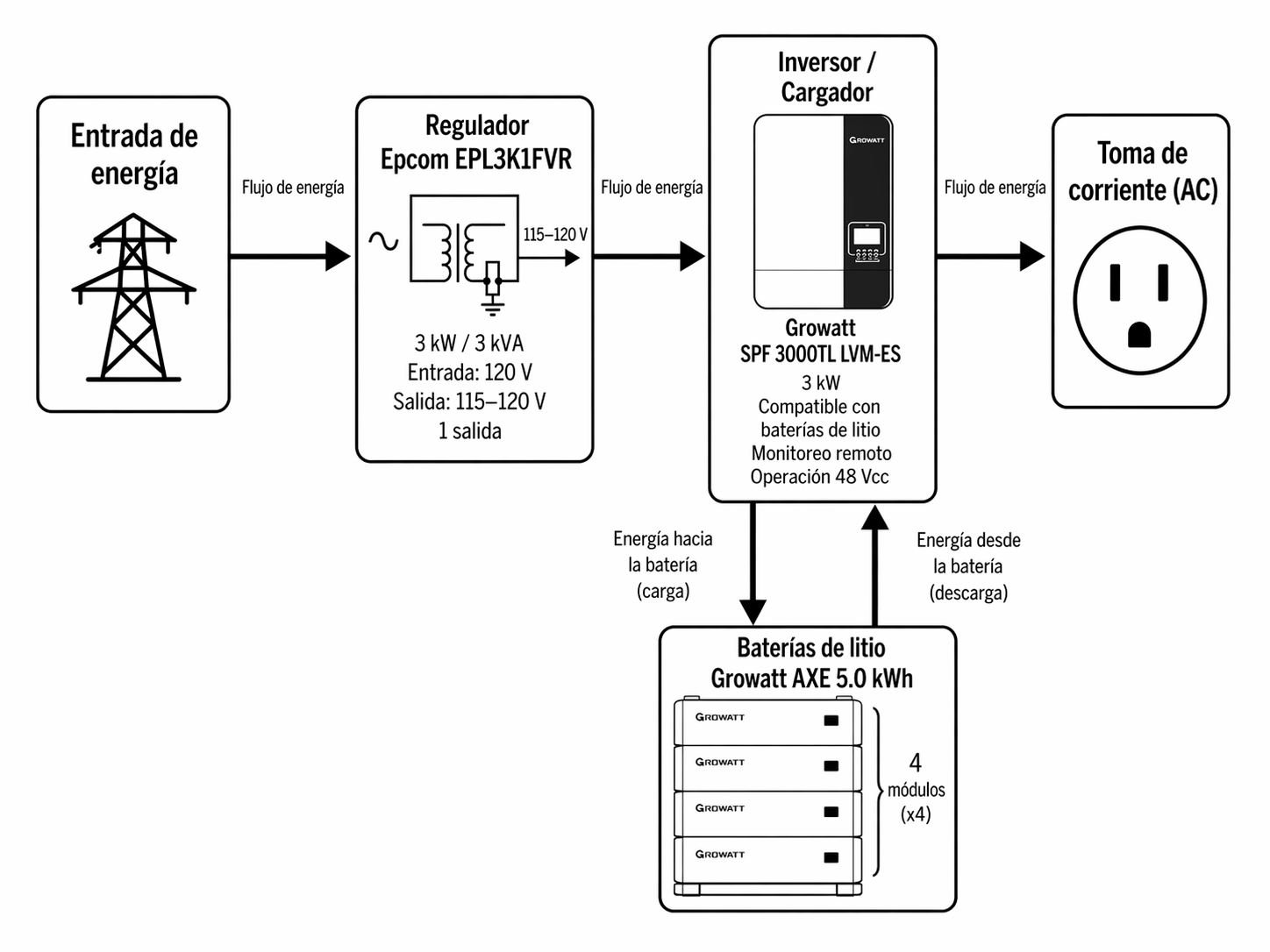

El flujo que definiste queda así:
Entrada de energía → Regulador Epcom → Inversor/Cargador Growatt → Toma de corriente
Y adicionalmente:
Inversor/Cargador ↔ Banco de baterías Growatt AXE
