Banco de baterias opcion 2

1 Tablero o protección AC
Este es el punto de entrada de la energía eléctrica.
Desde aquí sale la alimentación en corriente alterna hacia el inversor/cargador.
Su función es:

• Recibir la energía de la red
• Proteger la instalación
• Enviar la alimentación AC al inversor

Archivo adjunto 4234

2 Inversor / cargador

Este es el equipo principal del sistema.
Hace dos trabajos:
Como cargador

• Toma la energía AC que viene del tablero
• La usa para cargar el banco de baterías de 48 V

Como inversor

• Toma la energía DC de las baterías
• La convierte en AC
• La manda hacia el rack o carga final

En otras palabras, es el equipo que administra todo el flujo de energía.

Archivo adjunto 4235

3Banco de baterías 2 – arreglo 48 V

Este banco está formado por varias baterías conectadas para trabajar como un sistema de 48 V.
Su función es:

• Almacenar energía
• Entregar respaldo al inversor cuando no haya red
• Mantener operativa la carga por un tiempo determinado

El cable rojo representa el positivo DC y el negro el negativo DC entre el banco y el inversor.

Archivo adjunto 4236

4 Conversión de energía

Cuando el inversor recibe energía desde las baterías:

• Convierte la corriente directa en corriente alterna
• Deja lista la salida para alimentar el rack

Este paso es el que permite que un banco de baterías pueda sostener equipos que trabajan en AC.

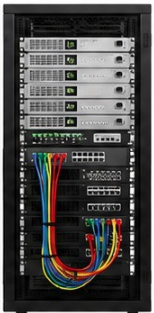

5 Rack o carga

Aquí está el equipo final que se va a alimentar.
Su función es:

• Recibir la energía que sale del inversor
• Mantener funcionando los equipos conectados dentro del rack

Por ejemplo:

• Switches
• Routers
• OLT
• Equipos de red
• Otros dispositivos del sitio

Archivo adjunto 4237
Cómo funciona en operación normal

Cuando hay energía de red:

1. La energía sale del tablero AC
2. Entra al inversor/cargador
3. El inversor alimenta el rack
4. Al mismo tiempo puede cargar el banco de baterías

O sea, mientras hay luz, el sistema trabaja normalmente y mantiene listo el respaldo.

Cómo funciona cuando falla la energía

Cuando se va la luz:

1. El tablero deja de entregar energía
2. El banco de baterías entrega energía DC al inversor
3. El inversor convierte esa energía a AC
4. El rack sigue recibiendo alimentación

Eso permite que los equipos no se apaguen inmediatamente.

Resumen simple

El flujo del sistema es este:
Tablero AC → Inversor/Cargador → Rack
y en paralelo:
Banco de baterías 48 V ↔ Inversor/Cargador
Eso significa:

• Con red, el inversor alimenta y carga baterías
• Sin red, las baterías alimentan al inversor
• El inversor mantiene energizado el rack

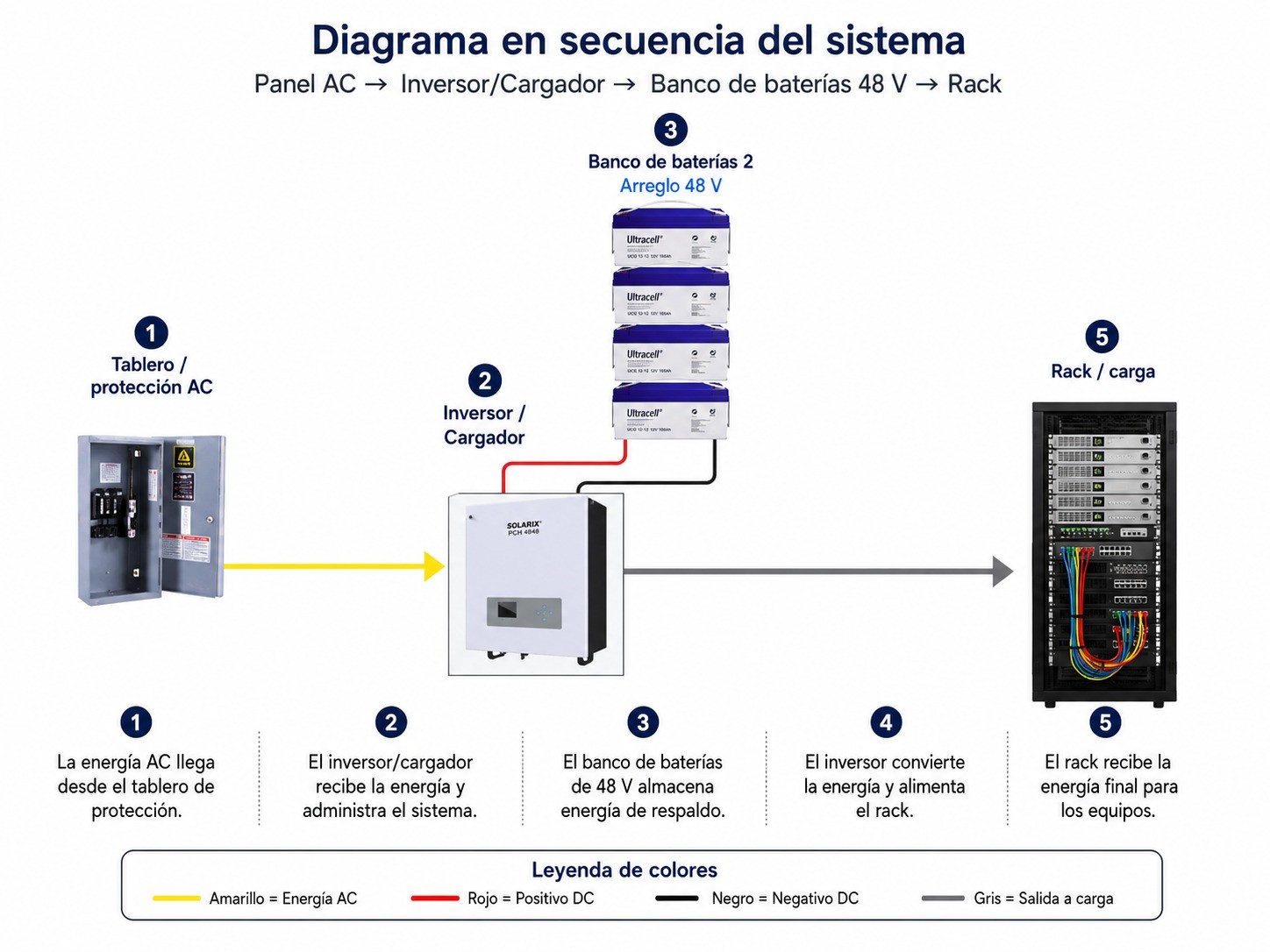

Idea principal del diagrama

Este diagrama muestra una solución de respaldo donde el inversor/cargador es el centro del sistema, el banco de baterías da autonomía y el rack es la carga final que se quiere proteger.
