Escenario BGP Red ISP con Aristas
En este post se representará un escenario donde simulamos que redes de internet se están comunicando con una red ISP a través de un Carrier. Los prefijos y ASN utilizados son sólo para emular el laboratorio generado en eve-ng

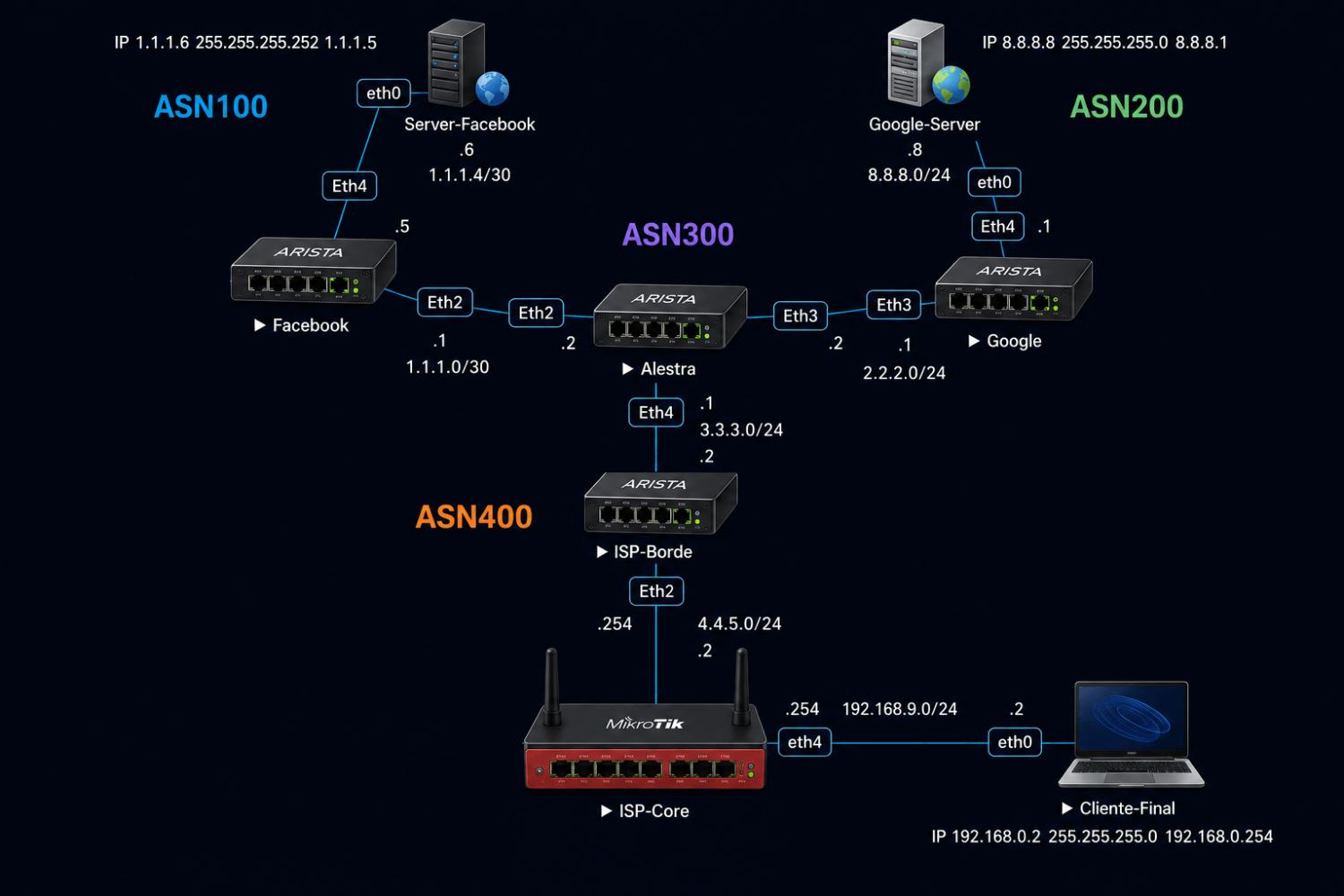

Se pretende llegar al siguiente diagrama
Archivo adjunto 4238
Configuración de router Facebook
Este router se usa para simular comunicación hacia Facebook. Como el router tiene su propio ASN esta publicando el prefijo 1.1.1.0/24 y 1.1.1.4/30 mediante BGP.
1 Configurar nombre al router y activar ip routing.
]localhost>en
localhost#conf t
localhost(config)#hostname Facebook
Facebook(config)# ip routing
2 Configurar direccionamiento en las interfaces.
Este equipo tiene dos enlaces, uno hacia el router de Alestra y otro hacia un servidor que es a donde deben conectarse los clientes de la red ISP.
Facebook(config)# interface Ethernet2
Facebook(config-if-Et2)# no shutdown
Facebook(config-if-Et2)# no switchport
Facebook(config-if-Et2)# ip address 1.1.1.1/30
Facebook(config-if-Et2)# exit
Facebook(config)# interface Ethernet4
Facebook(config-if-Et4)# no shutdown
Facebook(config-if-Et4)# no switchport
Facebook(config-if-Et4)# ip address 1.1.1.5/30
3 Anuncio de rutas mediante BGP
Agregamos el ASN dentro de la interfaz de BGP, agregamos la red para que BGP se encargue de publicarlas a los demás peer y establecemos el peer con nuestro vecino.
Facebook(config)# router bgp 100
Facebook(config-router-bgp)# router-id 1.1.1.1
Facebook(config-router-bgp)# neighbor 1.1.1.2 remote-as 300
Facebook(config-router-bgp)# neighbor 1.1.1.2 maximum-routes 12000
Facebook(config-router-bgp)# address-family ipv4
Facebook(config-router-bgp-af)# neighbor 1.1.1.2 activate
Facebook(config-router-bgp-af)# network 1.1.1.4/30
Facebook(config-router-bgp-af)# network 1.1.1.0/24
Facebook(config-router-bgp-af)# exit
Facebook(config-router-bgp)# exit
Facebook(config)# write
4 Configuración Servidor Google

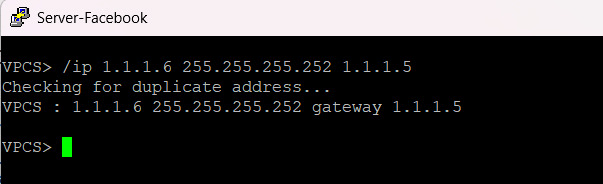

Archivo adjunto 4239
/ip 1.1.1.6 255.255.255.252 1.1.1.5
