Escenario BGP Red ISP con Huaweis

En este post se representara un escenario donde simulamos que redes de internet se están comunicando con una red ISP a travéz de un Carrier. Los prefijos y ASN utilizados son solo para emular el laboratorio generado en eve-ng

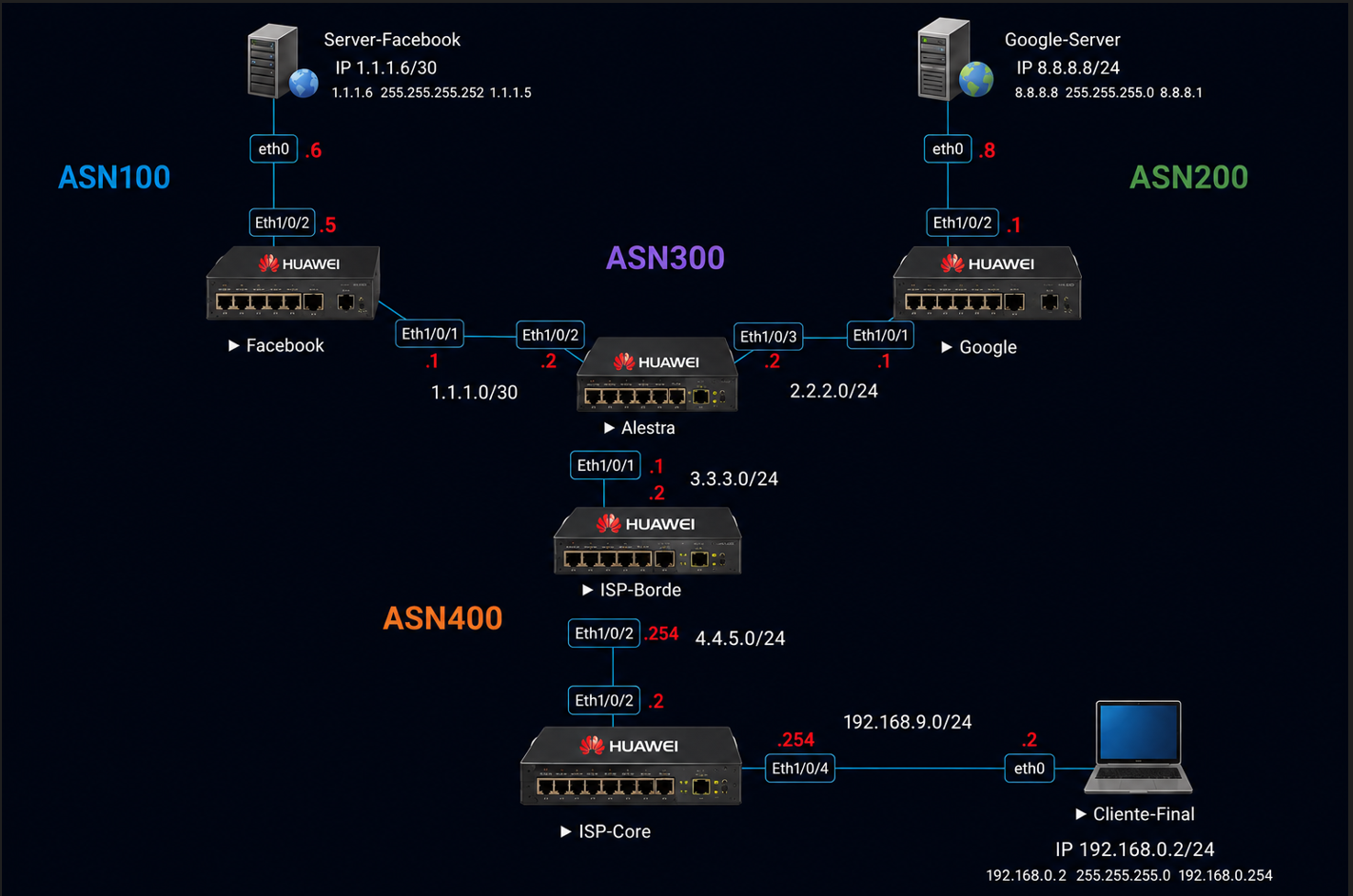

Se pretende llegar al siguiente diagrama

Archivo adjunto 4278
ConfiguraciÃ³n de router Facebook

Este router se usa para simular comunicaciÃ³n hacia Facebook. Como el router tiene su propio ASN esta publicando el prefijo 1.1.1.0/24 y 1.1.1.4/30 mediante BGP.

1 Configurar nombre al router
[~HUAWEI]sysna

[~HUAWEI]sysname Facebook

[*HUAWEI]com

[*HUAWEI]commi

[*HUAWEI]commit

[~Facebook]
Nota

En huawei, el enrutamiento IP normalmente ya esta habilitado por defecto.No existe un comando equivalente a ip routing como en cisco o arista

2 Configurar direccionamiento en las interfaces.

Este equipo tiene dos enlaces, uno hacia el router de Alestra y otro hacia un servidor que es a donde deben conectarse los clientes de la red ISP.
[~Facebook]interface Ethernet1/0/1

[*Facebook-Ethernet1/0/1]undo shutdown

[*Facebook-Ethernet1/0/1]undo portswitch

Warning: Port mode switch will interrupt the forwarding process of all sub-inter

Error: The interface is already a L3 interface.

[*Facebook-Ethernet1/0/1]ip address 1.1.1.5 255.255.255.252

[*Facebook-Ethernet1/0/1]quit

[*Facebook]commit



[~Facebook]interface Ethernet 1/0/2

[*Facebook-Ethernet1/0/1]undo shutdown

[*Facebook-Ethernet1/0/1]undo portswitch

[~Facebook-Ethernet1/0/2]ip address 1.1.1.1 255.255.255.252

[*Facebook-Ethernet1/0/2]quit

[*Facebook]commit
3Configurar el enrutamiento BGP y anuncio de rutas mediante BGP

Agregamos el ASN dentro de la interfaz de BGP, establecemos el peer con nuestro vecino y agregamos la red para que BGP se encargue de publicarlas a los demás peer.
[~Facebook]bgp 100

[*Facebook-bgp]router-id 1.1.1.1

[*Facebook-bgp] peer 1.1.1.2 as-number 300

[*Facebook-bgp]ipv4-family unicast

[*Facebook-bgp-af-ipv4]peer 1.1.1.2 enable

[*Facebook-bgp-af-ipv4] network 1.1.1.4 255.255.255.252

[*Facebook-bgp-af-ipv4] network 1.1.1.0 255.255.255.0

[*Facebook-bgp-af-ipv4]quit

[*Facebook-bgp]commit

[~Facebook-bgp]quit

[~Facebook]commit

[~Facebook]

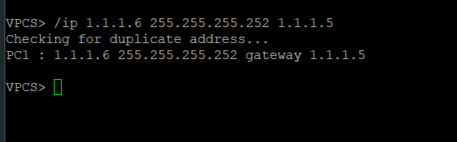

4 Configuración Servidor Facebook
Archivo adjunto 4279
/ip 1.1.1.6 255.255.255.252 1.1.1.5
Configuración de router Google

De la misma forma en como configuramos el router Facebook, en este configuraremos el peer hacia el router Alestra con la diferencia que aquí estamos anunciando dos prefijos, el 2.2.2.0/24 y el 8.8.8.0/24 mediante BGP.

1Configurar nombre al router
[~HUAWEI]sysn

[~HUAWEI]sysname Google

[*HUAWEI]commit

[~Google][~HUAWEI]sysn
2 Configurar direccionamiento en las interfaces.

Este equipo tiene dos enlaces, uno hacia el router de Alestra y otro hacia un servidor que es a donde deben conectarse los clientes de la red ISP
[~Google]interface Ethernet1/0/3

[~Google-Ethernet1/0/3]undo shu

[~Google-Ethernet1/0/3]undo shutdown

[~Google-Ethernet1/0/3]undo por

[~Google-Ethernet1/0/3]undo portswitch

Warning: Port mode switch will interrupt the forwarding process of all sub-interfaces base on this interface, continue? [Y/N]:y

Error: The interface is already a L3 interface.

[~Google-Ethernet1/0/3]ip ad

[~Google-Ethernet1/0/3]ip address 2.2.2.1 255.255.255.0

[*Google-Ethernet1/0/3]quit

[*Google]commit

[*Google]commit

[~Google]interface Ethernet1/0/1

[~Google-Ethernet1/0/1]undo shutdown

[~Google-Ethernet1/0/1]undo portswitch

Warning: Port mode switch will interrupt the forwarding process of all sub-interfaces base on this interface, continue? [Y/N]:y

Error: The interface is already a L3 interface.

[~Google-Ethernet1/0/1]ip address 8.8.8.1 255.255.255.0

[*Google-Ethernet1/0/1]quit

[*Google]commi

[*Google]commit
3 Configurar el enrutamiento BGP y anuncio de rutas mediante BGP

Agregamos el ASN dentro de la interfaz de BGP, establecemos el peer con nuestro vecino y agregamos la red para que BGP se encargue de publicarlas a los demás peer
[~Google]bgp 200

[*Google-bgp]router-id 2.2.2.1

[*Google-bgp] peer 2.2.2.2 as-number 300

[*Google-bgp]ipv4-family unicast

[*Google-bgp-af-ipv4] peer 2.2.2.2 enable

[*Google-bgp-af-ipv4] network 8.8.8.0 255.255.255.0

[*Google-bgp-af-ipv4]network 2.2.2.0 255.255.255.0

[*Google-bgp-af-ipv4]quit

[*Google-bgp]commit

[~Google-bgp]quit

[~Google]commit

[~Google]quit

<Google>save
4 Configuración Servidor Google
Archivo adjunto 4280
/ip 8.8.8.8 255.255.255.0 8.8.8.1
Configuración de router Alestra
Para este laboratorio hemos colocado Alestra como representación de un Carrier, por lo cual sólo hemos puesto valores ficticios con el fin de la práctica. El prefijo anunciado por este router es el 3.3.3.0/24 mediante BGP.

1 Configurar nombre al router y activar ip routing.
