VIDEOTUTORIAL
https://www.youtube.com/watch?v=XokoDO3prqE

Diagrama Triple Play
Archivo adjunto 1516

Parte 1: Configuraciones en Mikrotik

Estas configuraciones fueron aplicadas sobre un Router Mikrotik 2011

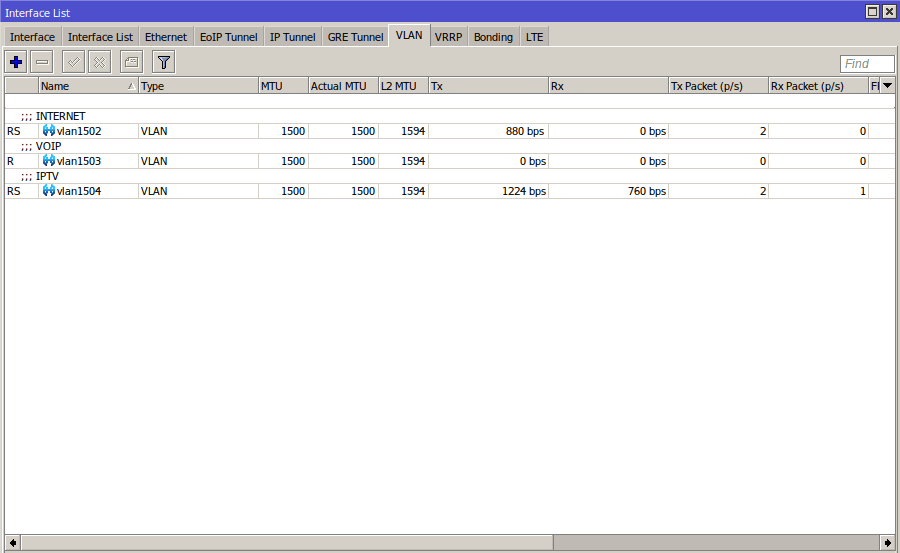

Paso 1: Crear vlans

Para este ejemplo tengo 3 vlans, cada una servira para un servicio diferentes.

Vlan ID	Nombre	Servicio	Interface
1502	vlan1502	INTERNET	sfp1
1503	vlan1503	VOIP	sfp1
1504	vlan1504	IPTV	sfp1

Archivo adjunto 1489

Paso 2: Crear segmentos de IP

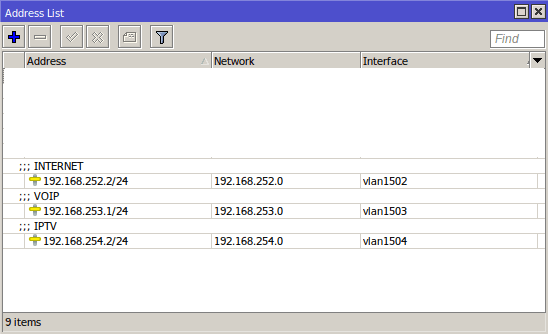

Ahora debemos crearles un segmento de IP para nuestras vlans

Vlan ID	Nombre	Servicio	Segmento	Gateway
1502	vlan1502	INTERNET	192.168.252.0/24	192.168.252.1
1503	vlan1503	VOIP	192.168.253.0/24	192.168.253.1
1504	vlan1504	IPTV	192.168.254.0/24	192.168.254.1

Archivo adjunto 1490

Parte 2: Configuraciones en la OLT

Para este ejemplo usamos una OLT Huawei MA5800 X15.

Paso 1: Creacion de vlans

Siguiendo la informacion anterior vamos a ver los pasos para crear las vlans correspondientes

Vlan ID	Descripcion
1502	vlan-1502-internet
1503	van-1503-voip
1504	vlan-1504-iptv

1 Iniciamos sesion por telnet y nos posicionamos en modo config

MA5800-X15>enable

MA5800-X15#config

2 Creamos las vlans de la siguiente forma.

Sintaxis para crear una vlan

MA5800-X15(config)#vlan desc vlanid<U><1,4093> 1 description description-value<S><Length 1-32>

Comandos para crear vlans para el ejemplo

MA5800-X15(config)#vlan desc 1502 description "vlan-1502-internet"

MA5800-X15(config)#vlan desc 1503 description "vlan-1503-voip"

MA5800-X15(config)#vlan desc 1504 decription "vlan-1504-iptv"

Paso 2: Taggear vlans a puerto uplink

Para este ejemplo voy a taggear mis vlans al puerto uplink de mi OLT que se encuentra en la tarjeta 9 en el puerto 0, para esto debemos encontrarnos en modo config y seguir los siguientes pasos.

Sintaxis para taggear vlans a puertos uplink

MA5800-X15(config)#port vlan vlanid<U><1,4093> frameid/slotid<S><Length 3-15> portlist<S><Length 1-255>

Comandos para taggear vlans de este ejemplo

MA5800-X15(config)#port vlan 1502 0/9 0

MA5800-X15(config)#port vlan 1503 0/9 0

MA5800-X15(config)#port vlan 1504 0/9 0

Paso 3: Creacion de DBA's

Para este ejemplo se crearan 3 DBA's que se usaran para crear un line profile por prioridad, asi podemos tener nuestro escenario de triple play donde el trafico de los diferentes servicios viajaran por separado.

Vamos a crear los siguientes DBA's

Nombre	Servicio	Tipo	Asegurado	Maximo
DBA_INTERNET	INTERNET	4	No requerido	1024000
DBA_IPTV	IPTV	3	2048	10240
DBA_VOIP	VOIP	2	1024	No requerido

Sintaxis para crear DBA Tipo 4, que para nuestro ejemplo sera para el servicio de INTERNET

MA5800-X15(config)#dba-profile add profile-name profile-name<S><Length 1-33> type4 max max-bandwidth<U><128,10000000>

Sintaxis para crear DBA Tipo 3, que para nuestro ejemplo sera para el servicio de IPTV

MA5800-X15(config)#dba-profile add profile-name profile-name<S><Length 1-33> type3 assure assure-bandwidth<U><128,10000000> max max-bandwidth<U><128,10000000>

Sintaxis para crear DBA Tipo 2, que para nuestro ejemplo sera para el servicio de VOIP

MA5800-X15(config)#dba-profile add profile-name profile-name<S><Length 1-33> type2 assure assure-bandwidth<U><128,10000000>

Comandos para crear los 3 DBA's que usaremos para nuestro ejemplo

MA5800-X15(config)#dba-profile add profile-name DBA_INTERNET type4 max 1024000

MA5800-X15(config)#dba-profile add profile-name DBA_IPTV type3 assure 2048 max 10240

MA5800-X15(config)#dba-profile add profile-name DBA_VOIP type2 assure 1024

Paso 4: Creacion de Line Profile

Para este ejemplo creamos un Line Profile con Mapeo por prioridad.

Nombre del Line Profile: LP_INTERNET_IPTV_VOIP

Sintaxis para crear Line Profile y poner en modo prioridad

MA5800-X15(config)#ont-lineprofile gpon profile-name profile-name<S><Length 1-32>

MA5800-X15(config-gpon-lineprofile-6)#mapping-mode priority

Comandos para crear nuestro Line Profle

MA5800-X15(config)#ont-lineprofile gpon profile-name LP_INTERNET_IPTV_VOIP

MA5800-X15(config-gpon-lineprofile-6)#mapping-mode priority

Tcont	DBA
1	DBA_INTERNET
2	DBA_IPTV
3	DBA_VOIP

Sintaxis para agregar un tcont a un Line profile.

MA5800-X15(config-gpon-lineprofile-6)#tcont tcont-list<S><Length 1-13> dba-profile-name profile-name<S><Length 1-33>

Comandos para agregar nuestros tconts para el ejemplo

MA5800-X15(config-gpon-lineprofile-6)#tcont 1 dba-profile-name DBA_INTERNET

MA5800-X15(config-gpon-lineprofile-6)#tcont 2 dba-profile-name DBA_IPTV

MA5800-X15(config-gpon-lineprofile-6)#tcont 3 dba-profile-name DBA_VOIP

Gemport	Tcont
1	1
2	2
3	3

Sintaxis para agregar gemport a un Line Profile

MA5800-X15(config-gpon-lineprofile-6)#gem add gem-index<U><0,1023> eth tcont ​tcont-id<U><0,127>

Comandos para agregar nuestros gemports para el ejemplo

MA5800-X15(config-gpon-lineprofile-6)#gem add 1 eth tcont 1

MA5800-X15(config-gpon-lineprofile-6)#gem add 2 eth tcont 2

MA5800-X15(config-gpon-lineprofile-6)#gem add 3 eth tcont 3

Gem Mapping	Gemport	Prioridad
1	1	0
2	2	2
3	3	5

Sintaxis para agregar gem mapping a un Line Profile

MA5800-X15(config-gpon-lineprofile-6)#gem mapping gem-index<U><0,1023> mapping-index<U><0,7> priority priority<U><0,7>

Comandos para agregar nuestros gem mapping para el ejemplo

MA5800-X15(config-gpon-lineprofile-6)#gem mapping 1 1 priority 0

MA5800-X15(config-gpon-lineprofile-6)#gem mapping 2 2 priority 2

MA5800-X15(config-gpon-lineprofile-6)#gem mapping 3 3 priority 5

Guardar información y salimos de la interfaz

MA5800-X15(config-gpon-lineprofile-6)#commit

MA5800-X15(config-gpon-lineprofile-6)#quit

Paso 5: Creacion de Traffic tables

Para este ejemplo crearemos los siguientes traffic tables

Nombre	Tipo	Servicio	cir	pir
100M_UP	Subida	INTERNET	102400	102400
100M_DOWN	Bajada	INTERNET	102400	102400
30M_UP	Subida	IPTV	30720	30720
30M_DOWN	Bajada	IPTV	30720	30720
5M_UP	Subida	VOIP	5120	5120
5M_DOWN	Bajada	VOIP	5120	5120

Sintaxis para crear un traffic table

MA5800-X15(config)#traffic table ip name name<S><Length 1-32> cir cir<U><0,10240000> pir pir<U><64,10240000> priority 0 priority-policy local-Setting

Comandos para crear nuestros traffic tables de prueba

MA5800-X15(config)#traffic table ip name "100M_UP" cir 102400 pir 102400 priority 0 priority-policy local-Setting

MA5800-X15(config)#traffic table ip name "100M_DOWN" cir 102400 pir 102400 priority 0 priority-policy local-Setting

MA5800-X15(config)#traffic table ip name "30M_UP" cir 30720 pir 30720 priority 0 priority-policy local-Setting

MA5800-X15(config)#traffic table ip name "30M_DOWN" cir 30720 pir 30720 priority 0 priority-policy local-Setting

MA5800-X15(config)#traffic table ip name "5M_UP" cir 5120 pir 5120 priority 0 priority-policy local-Setting

MA5800-X15(config)#traffic table ip name "5M_DOWN" cir 5120 pir 5120 priority 0 priority-policy local-Setting

Paso 6: Creacion de Service Profile

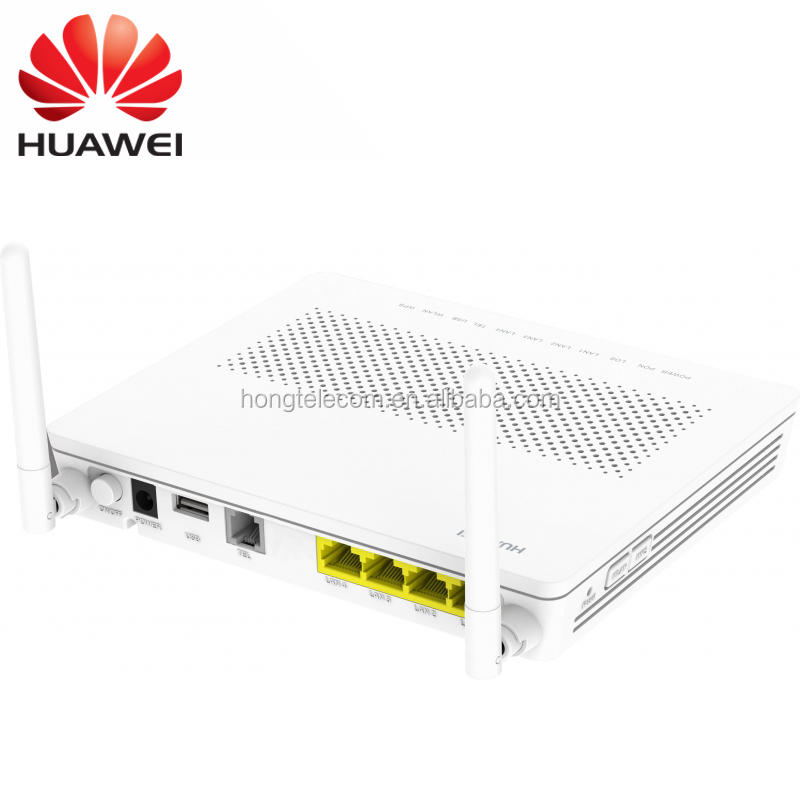

Para este ejemplo usaremos una ONU Huawei HG8546M con 4 puertos ethernet y un puerto para telefono.

Archivo adjunto 1491
Crearemos un service profile con las siguientes especificaciones

Nombre	Modelo	Puertos Pots	Puertos Eth	Puertos Catv
SRV_PROFILE_TRIPLE_PLAY	HG8546M	1	4	0

Sintaxis para crear service profile y agregar configuraciones

MA5800-X15(config)#ont-srvprofile gpon profile-name profile-name<S><Length 1-32>

MA5800-X15(config-gpon-srvprofile-9)#ont-port pots pots-port<U><0,32> eth eth-port<U><0,24> catv catv-port<U><0,8>

MA5800-X15(config-gpon-srvprofile-9)#commit

MA5800-X15(config-gpon-srvprofile-9)#quit

Comandos para crear nuestro service profile de ejemplo

MA5800-X15(config)#ont-srvprofile gpon SRV_PROFILE_TRIPLE_PLAY

MA5800-X15(config-gpon-srvprofile-9)#ont-port pots 1 eth 4 catv 0

MA5800-X15(config-gpon-srvprofile-9)#commit

MA5800-X15(config-gpon-srvprofile-9)#quit

Parte 3: Autorizacion de ONU con Triple Play

Para este paso usaremos las configuraciones que hemos en los anteriores comentarios

Paso 1: Autorizar ONU

Para autorizar nuestra ONU usaremos la siguiente informacion, Mi ONU se encuentra en el slot 2 en el puerto 1 y en mi caso usare el ont index 1 dado que no hay mas onus autorizadas en ese puerto.

Nombre	Slot	Port	Index	SN	Line Profile	Service Profile
ONU_INTERNET_IPTV_VOIP	2	0	0	485754431B2CA496	LP_INTERNET_IPTV_VOIP	SRV_PROFILE_TRIPLE_PLAY

Sintaxis para autorizar ONU

MA5800-X15(config)#interface gpon frameid/slotid<S><Length 3-15>

MA5800-X15(config-if-gpon-0/2)#ont add portid<U><0,15> ontid<U><0,127> sn-auth sn-value<S><Length 12-16> omci ont-lineprofile-name profile-name<S><Length 1-32> ont-srvprofile-name profile-name<S><Length 1-32> desc describe-value<S><Length 1-128>

MA5800-X15(config-if-gpon-0/2)#quit

Comando para autorizar nuestra ONU de ejemplo

MA5800-X15(config)#interface gpon 0/2

MA5800-X15(config-if-gpon-0/2)#ont add 0 0 sn-auth 485754431B2CA496 omci ont-lineprofile-name LP_INTERNET_IPTV_VOIP ont-srvprofile-name SRV_PROFILE_TRIPLE_PLAY desc "ONU_INTERNET_IPTV_VOIP"

MA5800-X15(config-if-gpon-0/2)#quit

Paso 2: Crear service ports para ONU

Para este ejemplo le crearemos 3 services port a nuestra ONU para que pueda tener los 3 servicios por diferentes vlans.

Servicio	Service Port Index	Vlan	Interfaz	Index	Gemport	User Vlan	Traffic Table Subida	Traffic Table Bajada
INTERNET	100	1502	0/2/0	0	1	1502	100M_UP	100M_DOWN
VOIP	200	1503	0/2/0	0	2	1503	5M_UP	5M_DOWN
IPTV	300	1504	0/2/0	0	3	1504	30M_UP	30M_DOWN

Sintaxis para crear service port

MA5800-X15(config)#service-port index<U><0,139263> vlan vlanid<U><1,4093> gpon frameid/slotid/portid<S><Length 5-18> ont ontid<U><0,127> gemport gemindex<U><0,1023> multi-service user-vlan user-vlanid<U><1,4095> tag-transform translate inbound traffic-table name name<S><Length 1-32> outbound traffic-table name name<S><Length 1-32>

Comandos para crear los services ports de ejemplo

MA5800-X15(config)#service-port 100 vlan 1502 gpon 0/2/0 ont 0 gemport 1 multi-service user-vlan 1502 tag-transform translate inbound traffic-table name 100M_UP outbound traffic-table name 100M_DOWN

MA5800-X15(config)#service-port 200 vlan 1503 gpon 0/2/0 ont 0 gemport 2 multi-service user-vlan 1503 tag-transform translate inbound traffic-table name 5M_UP outbound traffic-table name 5M_DOWN

MA5800-X15(config)#service-port 300 vlan 1504 gpon 0/2/0 ont 0 gemport 3 multi-service user-vlan 1504 tag-transform translate inbound traffic-table name 30M_UP outbound traffic-table name 30M_DOWN

Parte 4: Configuracion de puertos ethernet

Para nuestro ejemplo vamos a configurar los puertos ethernet de nuestra ONU, el objetivo de esto es que solo el puerto 4 pueda tener salida a la vlan destinada para el servicio de IPTV, asi como los puertos del 1 al 3 saldran con vlan destinada para el servicio de internet

Numero de Puerto	Servicio	Vlan
1	INTERNET	1502
2	INTERNET	1502
3	INTERNET	1502
4	IPTV	1504

Paso 1: Configurar puerto ethernet

Sintaxis para configurar puerto ethernet

MA5800-X15(config)#interface gpon frameid/slotid<S><Length 3-15>

MA5800-X15(config-if-gpon-0/2)#ont port native-vlan portid<U><0,7> ontid<U><0,127> eth ont-portlist<S><Length 1-128> vlan vlanid<U><0,4095> priority priority<U><0,7>

MA5800-X15(config-if-gpon-0/2)#ont port route portid<U><0,7> ontid<U><0,127> eth ont-portlist<S><Length 1-128> unconcern

Comandos para configurar los puertos de nuestro ejemplo

MA5800-X15(config-if-gpon-0/2)#ont port native-vlan 0 0 eth 1 vlan 1502 priority 0

MA5800-X15(config-if-gpon-0/2)#ont port route 0 0 eth 1 unconcern

MA5800-X15(config-if-gpon-0/2)#ont port native-vlan 0 0 eth 2 vlan 1502 priority 0

MA5800-X15(config-if-gpon-0/2)#ont port route 0 0 eth 2 unconcern

MA5800-X15(config-if-gpon-0/2)#ont port native-vlan 0 0 eth 3 vlan 1502 priority 0

MA5800-X15(config-if-gpon-0/2)#ont port route 0 0 eth 3 unconcern

MA5800-X15(config-if-gpon-0/2)#ont port native-vlan 0 0 eth 4 vlan 1504 priority 0

MA5800-X15(config-if-gpon-0/2)#ont port route 0 0 eth 4 unconcern

Parte 5: Configuracion de servicio de internet

Para nuestro ejemplo de triple play crearemos 3 wan, una para internet, iptv y voip.

Para este caso configuraremos el servicio de internet.

Paso 1: Crear WAN IP

Para esto debemos entrar a la interfaz de la ONU y crear una WAN con la siguiente informacion(como se muestra en el diagrama del primero comentario)

Tipo de Servicio	Vlan ID	Prioridad	Ip	Mascara	Gateway	DNS Primario	DNS Secundario
INTERNET	1502	0	192.168.252.20	255.255.255.0	192.168.252.1	8.8.8.8	8.8.4.4

Archivo adjunto 1517

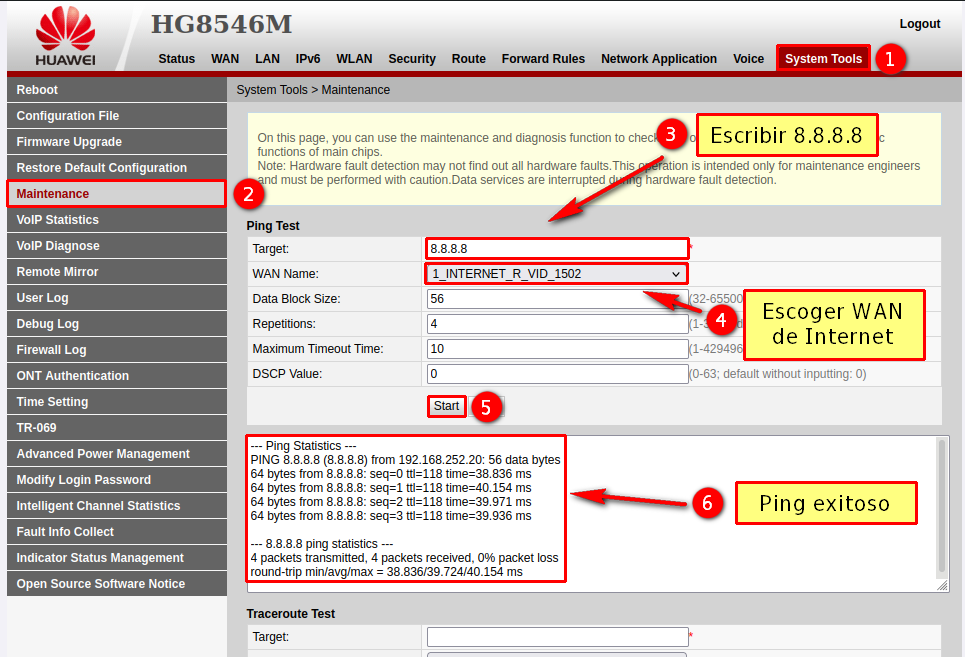

Parte 2: Comprobar que la ONU tenga internet

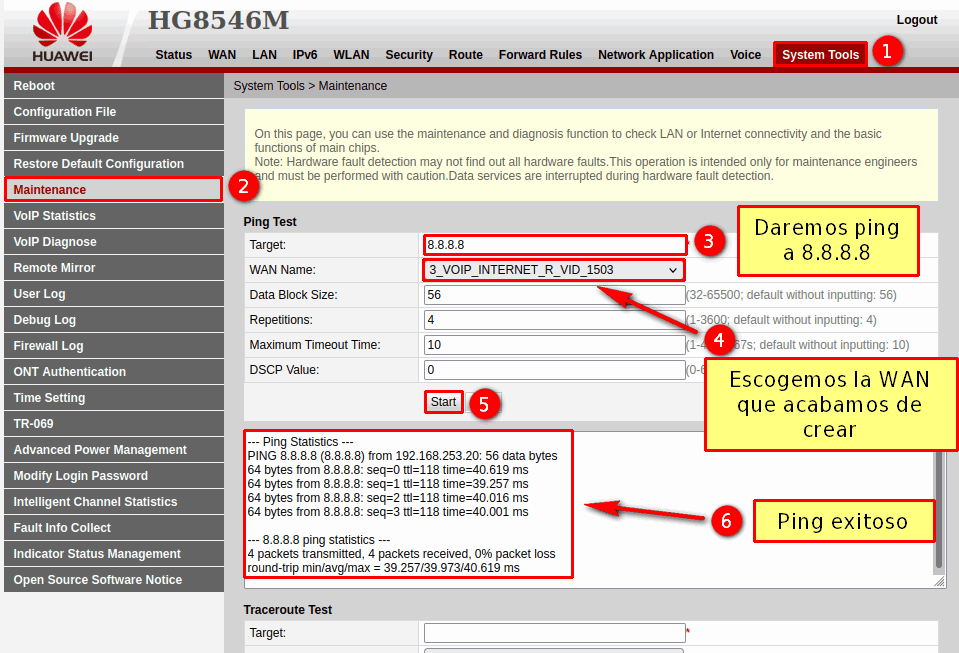

Antes que conectemos nuestro equipo a la ONU, es importante que este tenga salida a internet, esto se puede hacer dando ping al 8.8.8.8 desde la interfaz de la ONU como se muestra en la siguiente imagen.

Archivo adjunto 1518

Parte 3: Comprobar conexion a internet.

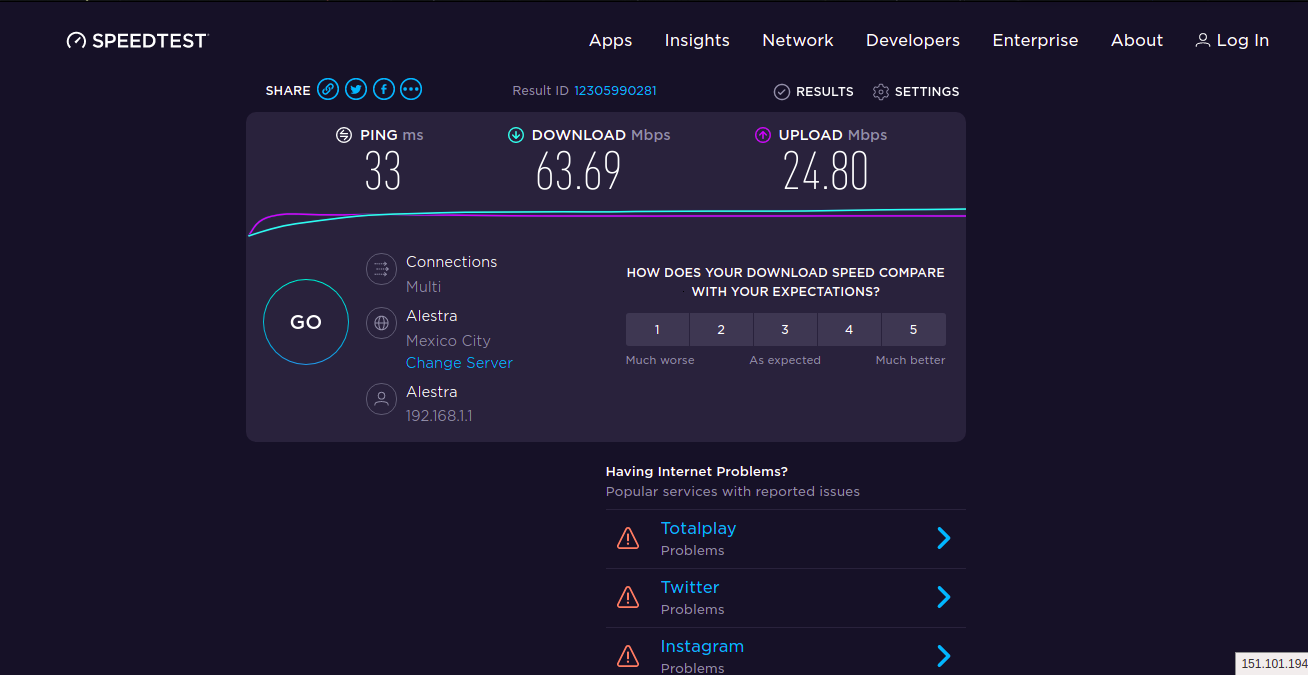

Ahora debemos comprobar que tengamos internet conectandonos a la ONU por cable o por wifi, y aplicando un speedtest.

Archivo adjunto 1519

Parte 6: Configuracion de servicio de IPTV

Paso 1: Crear WAN IP

Para esto debemos entrar a la interfaz de la ONU y crear una WAN con la siguiente informacion(como se muestra en el diagrama del primero comentario)

Tipo de Servicio	Vlan ID	Prioridad	Ip	Mascara	Gateway	DNS Primario	DNS Secundario
IPTV_INTERNET	1504	2	192.168.254.20	255.255.255.0	192.168.254.1	8.8.8.8	8.8.4.4

Archivo adjunto 1520

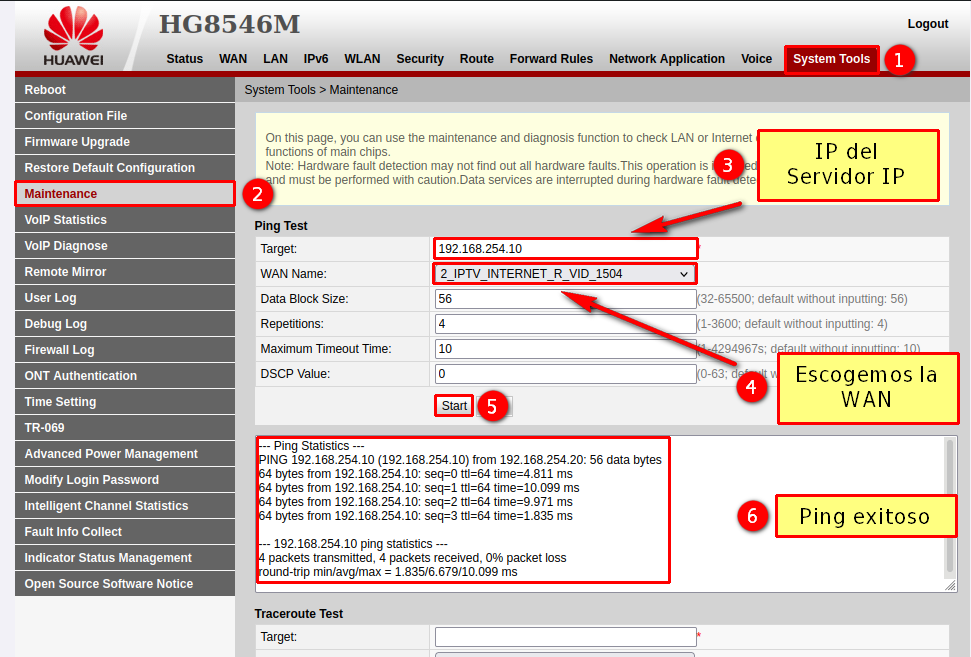

Paso 2: Comprobar que la ONU tenga conexion con nuestro servidor IPTV

Antes que conectemos nuestro equipo a la ONU, es importante que este tenga conexion con nuestro servidor IPTV, como se muestra en el diagrama del primer comentario nuestro servidor tiene la IP 192.168.254.10, por lo cual vamos a dar ping desde la ONU a esa IP y ver que podamos alcanzarla.

Archivo adjunto 1521

Paso 3: Crear usuario en servidor IPTV

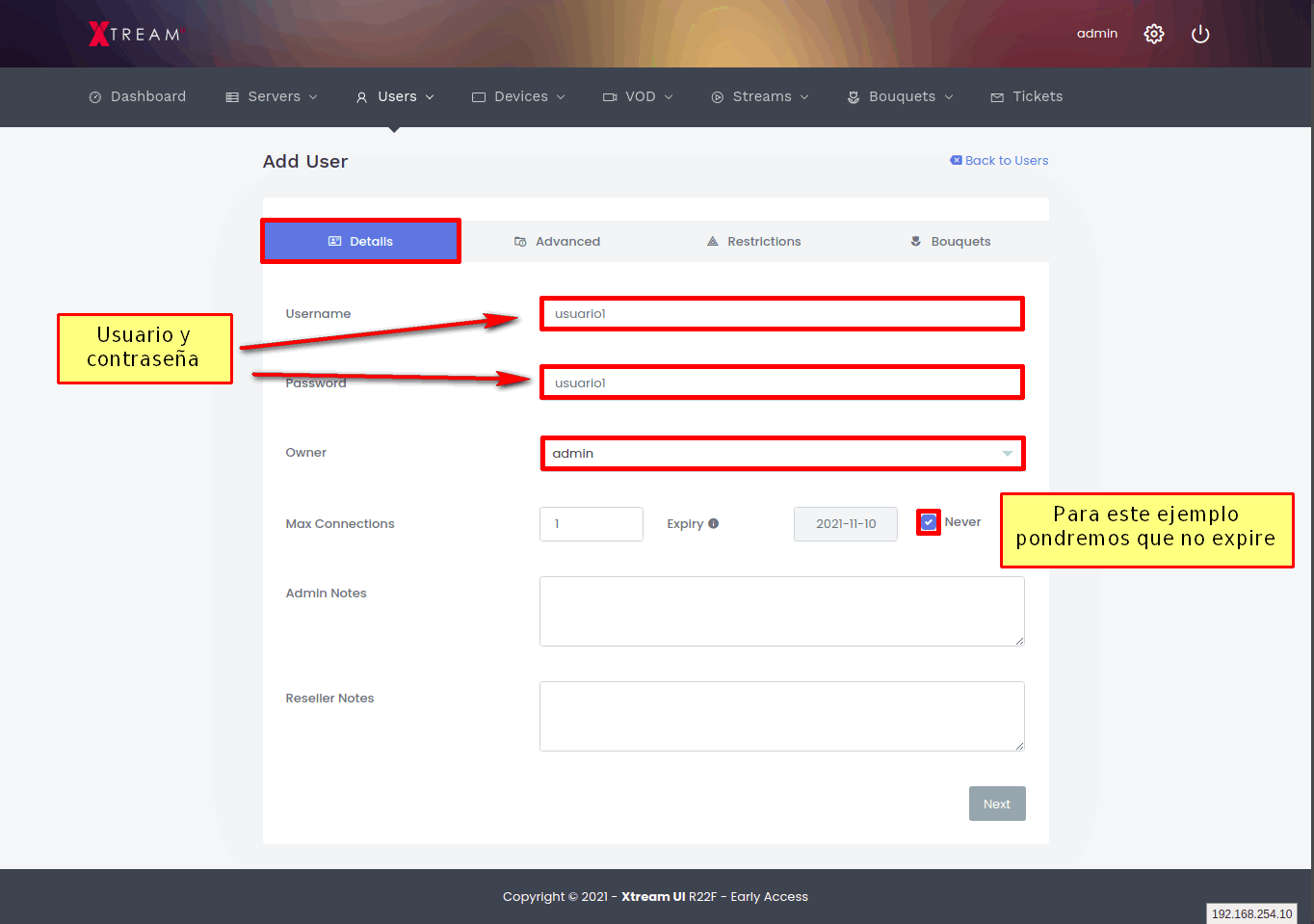

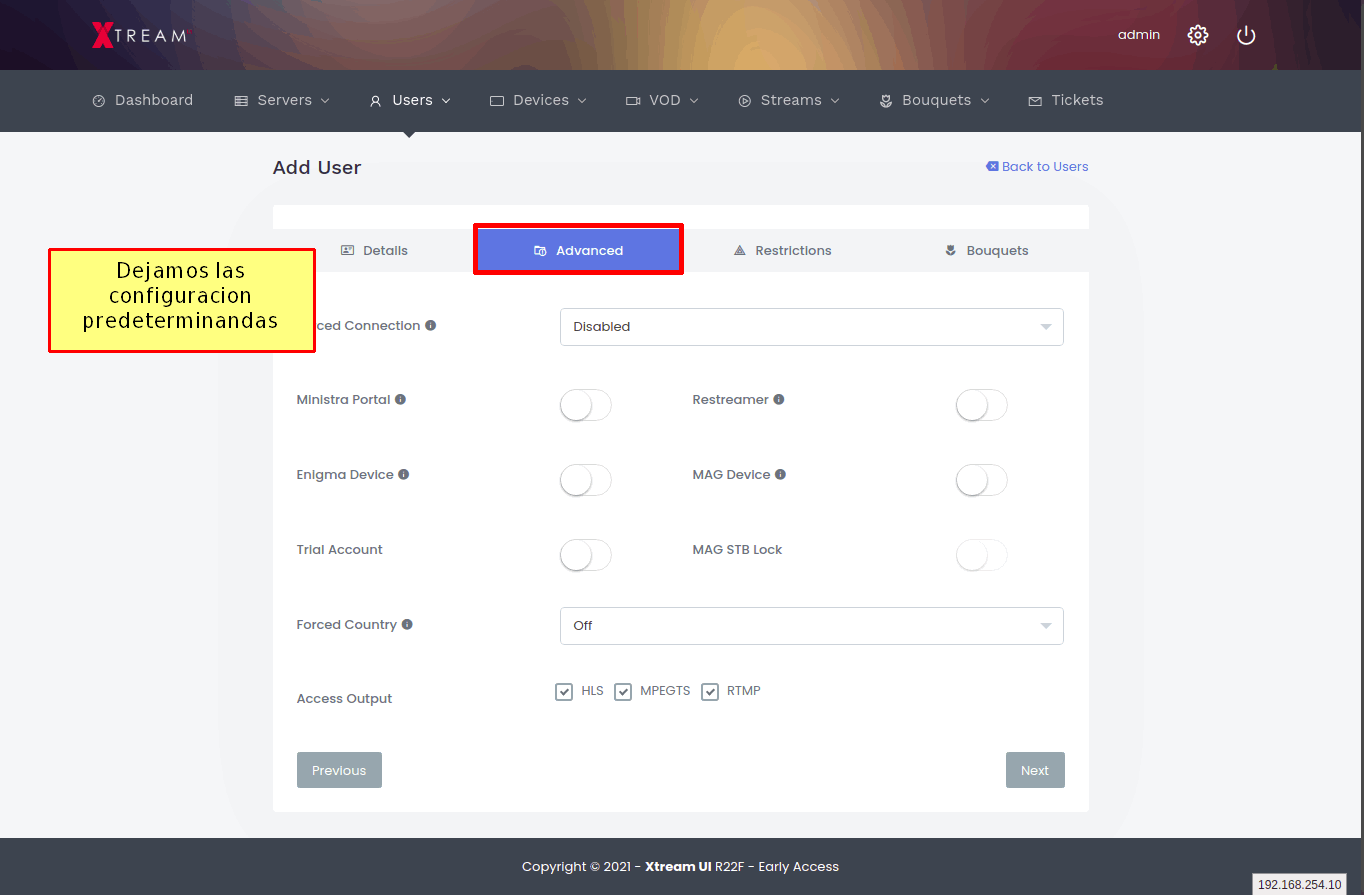

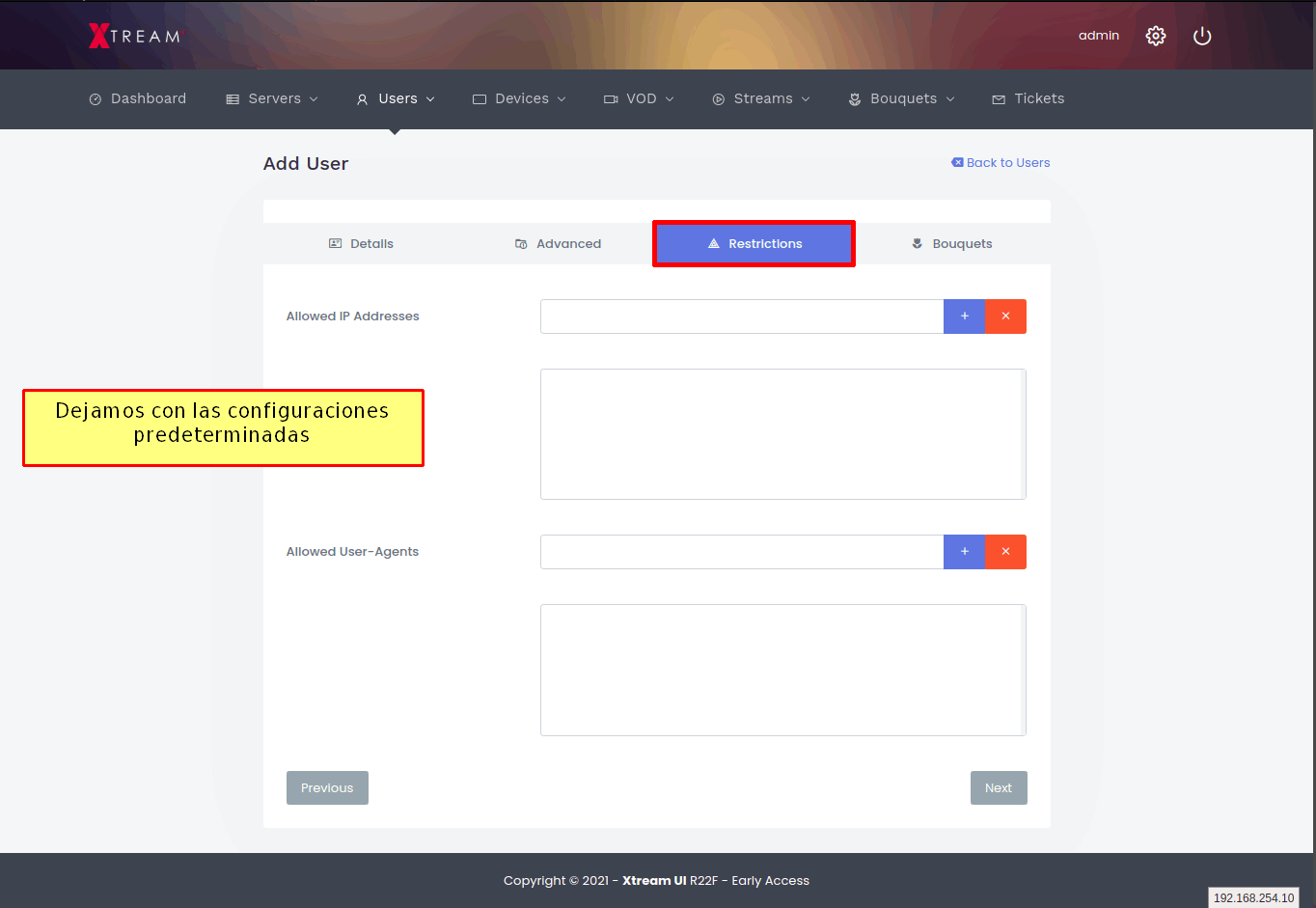

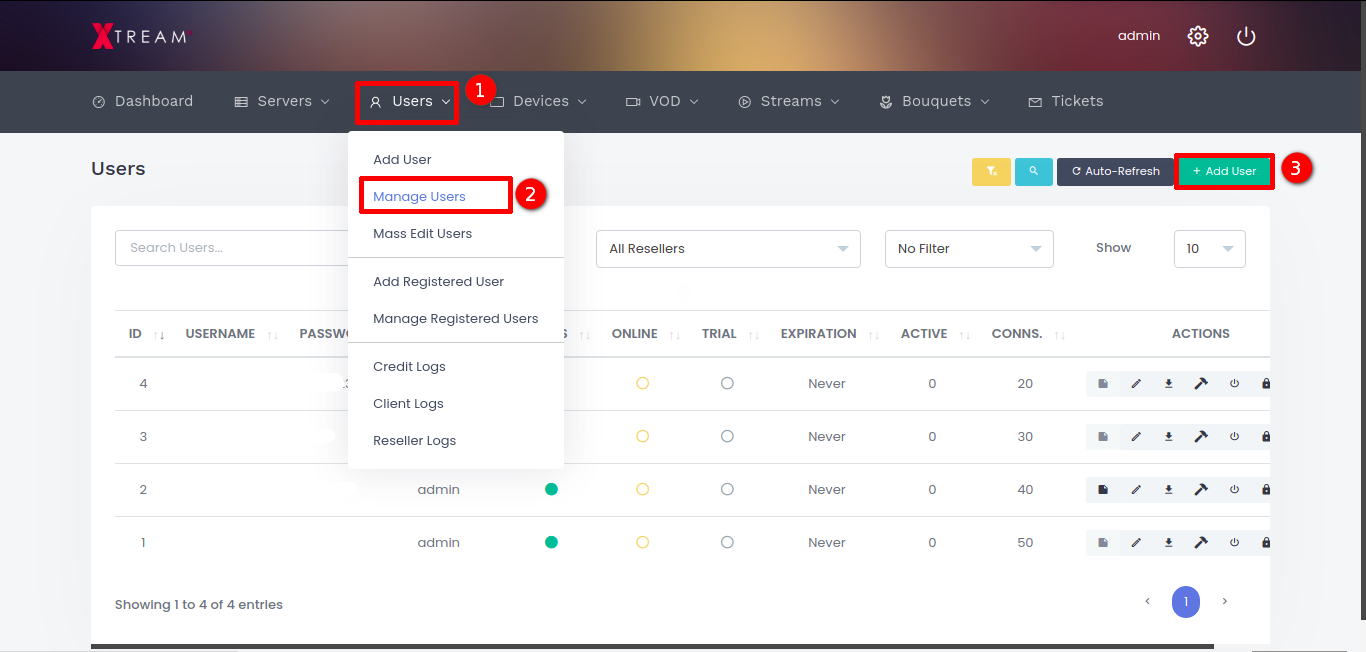

Debemos entrar la interfaz del servidor, nuestro ejemplo es un servidor Xtream UI. Crearemos un usuario para poder conectarnos al servidor. Puede guiarse de las siguientes imagenes.
Archivo adjunto 1524
Archivo adjunto 1525
Archivo adjunto 1526
Archivo adjunto 1527
Archivo adjunto 1528

Paso 4: Comprobar conexion desde Television

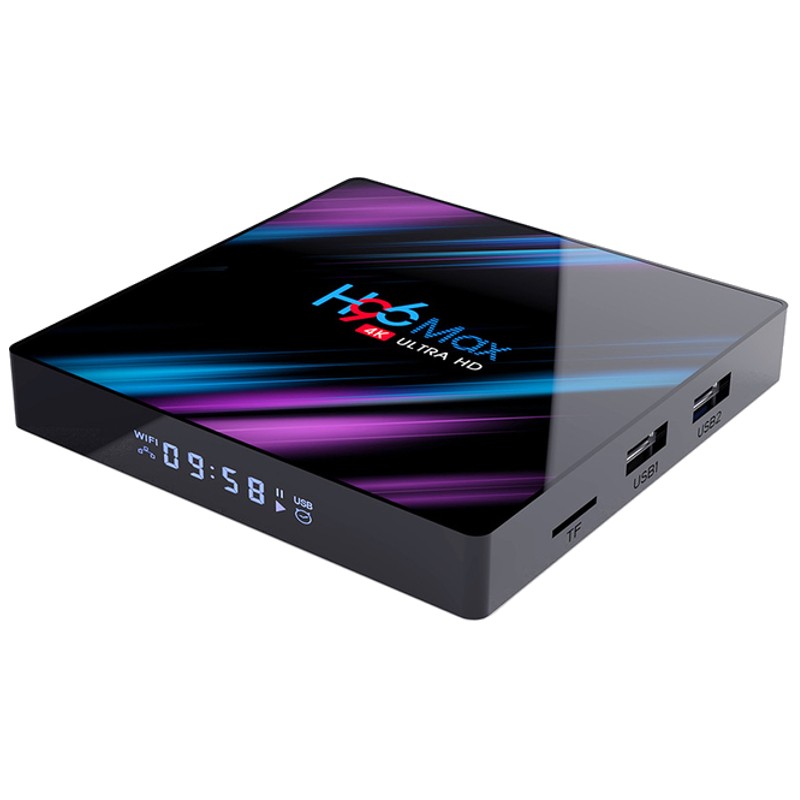

Para este ejemplo usamos un TV Box de la Marca H96 Max.

Nota

Es importante que la TV Box tenga como sistema operativo Android, en este caso nuestra TV Box trae el Android 10

Archivo adjunto 1522
En donde nos conectamos a la ONU por medio un cable ethernet en el puerto 4. Una vez hecho esto la ONU nos dara una IP del rango 192.168.254.0/24.

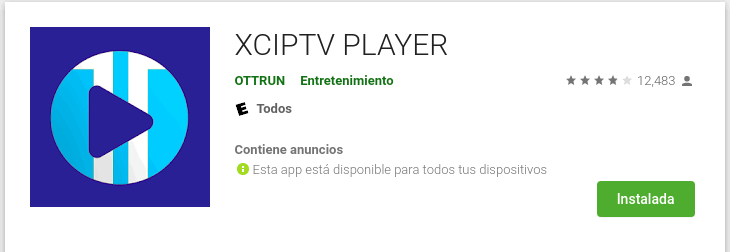

Una vez hecho esto, descargamos la siguiente aplicacion de la play store
Archivo adjunto 1529

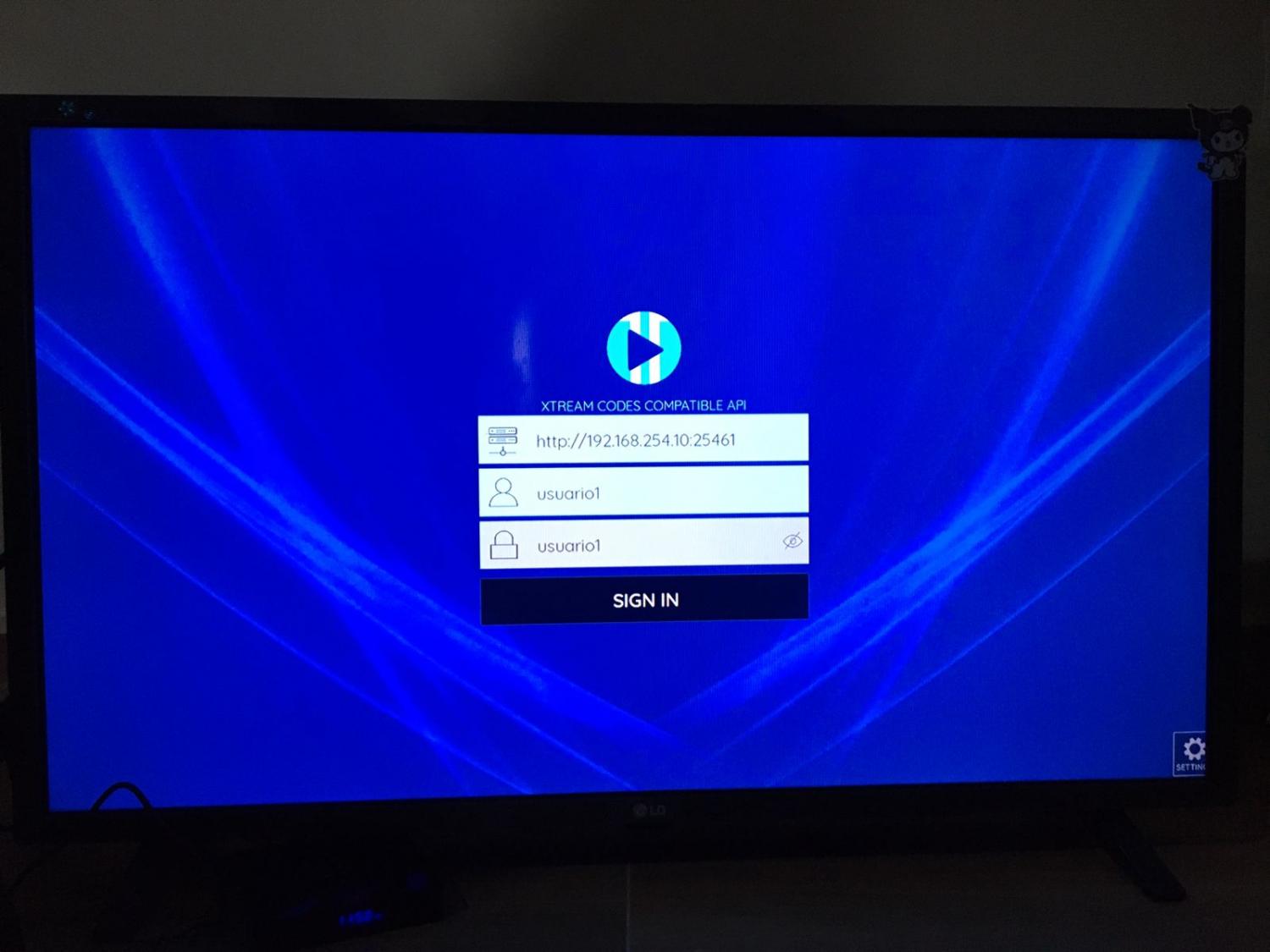

Iniciamos sesion con las credenciales que creamos anteriormente
Archivo adjunto 1530

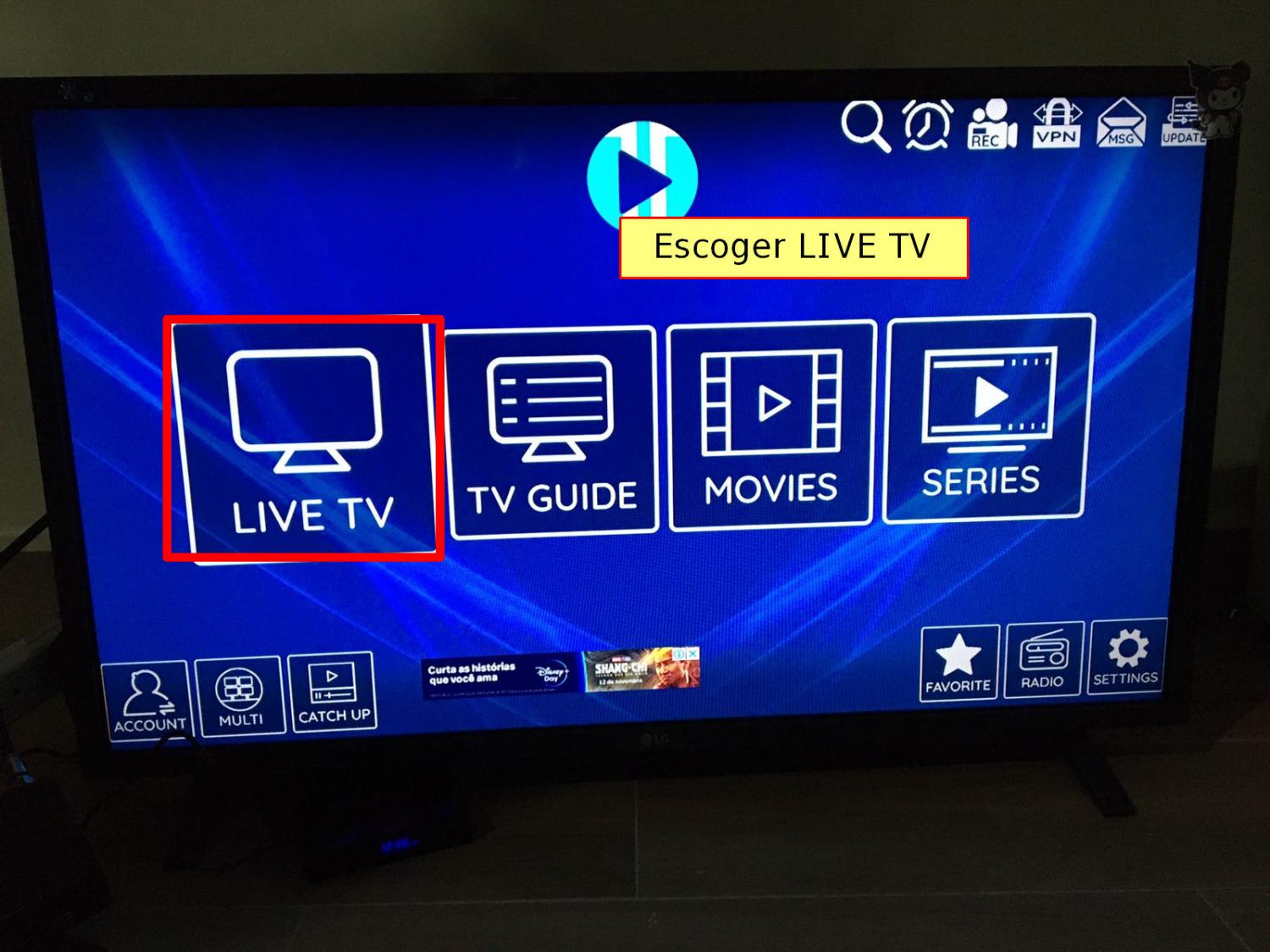

Escoger Tv Live
Archivo adjunto 1531
Escoger canal
Archivo adjunto 1532

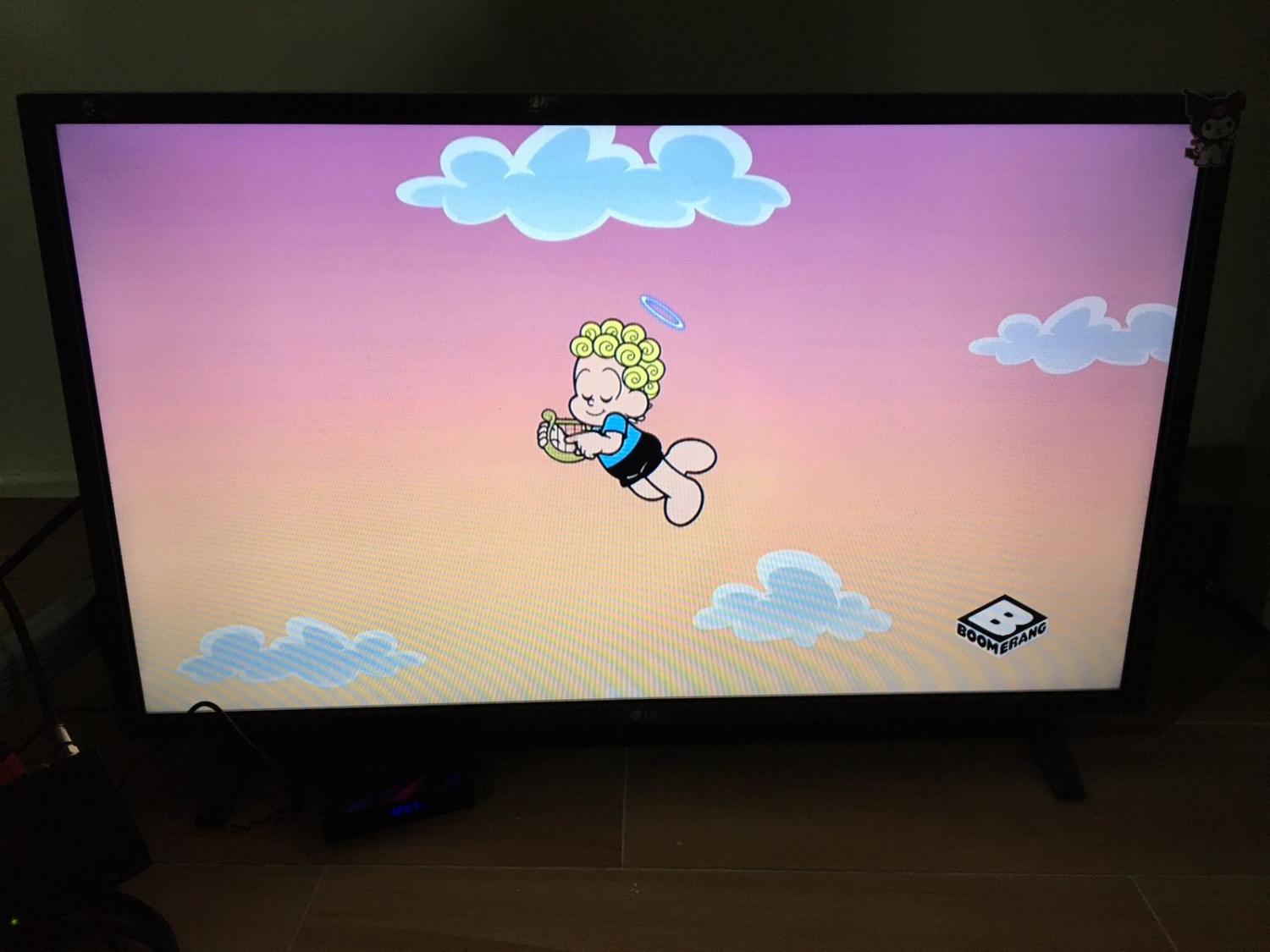

Canal Boomerang
Archivo adjunto 1533

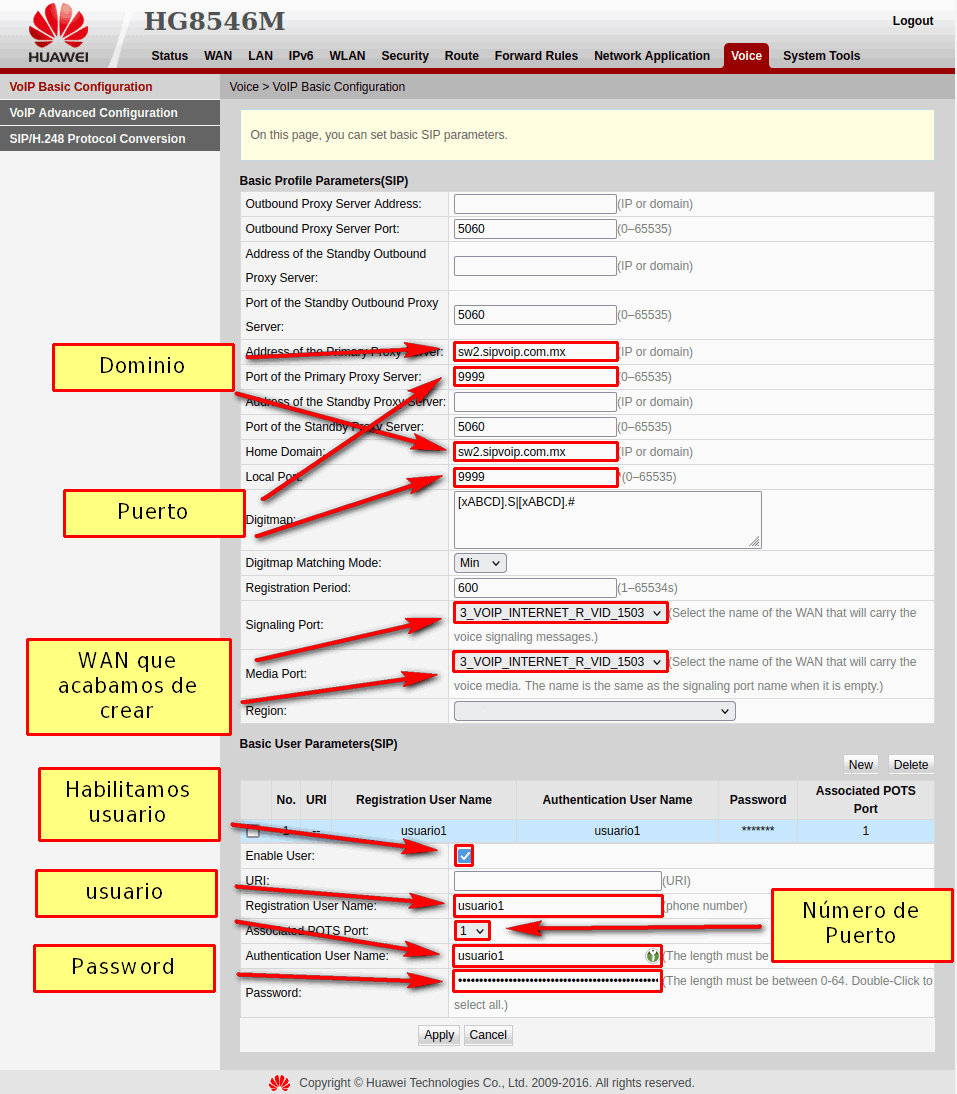

Parte 7: Configuracion de servicio de VOIP


Paso 1: Crear WAN IP

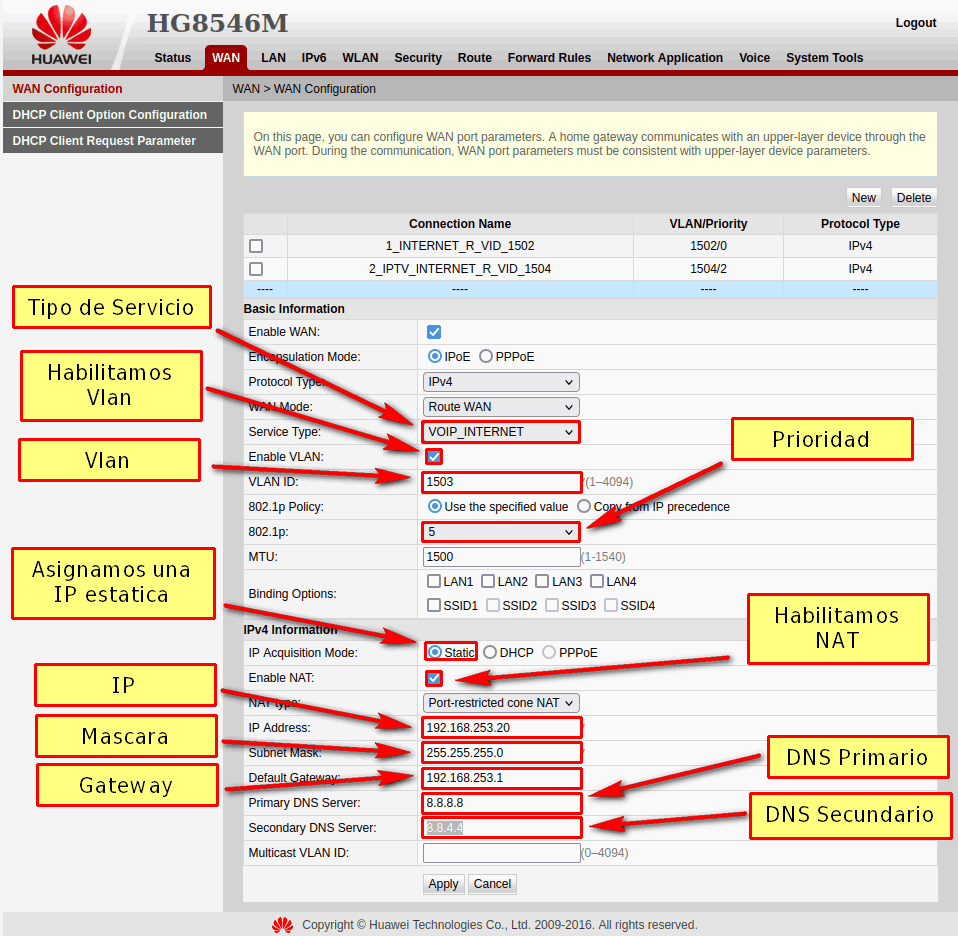

Para esto debemos entrar a la interfaz de la ONU y crear una WAN con la siguiente informacion(como se muestra en el diagrama del primero comentario)

Tipo de Servicio	Vlan ID	Prioridad	Ip	Mascara	Gateway	DNS Primario	DNS Secundario
VOIP_INTERNET	1503	5	192.168.253.20	255.255.255.0	192.168.253.1	8.8.8.8	8.8.4.4

Archivo adjunto 1534

Paso 2: Verificar que la WAN tenga salida a Internet

Para verificar que nuestra WAN tenga salida, debemos darle ping al 8.8.8.8 desde la interfaz de ONU donde escogeremos la WAN que acabamos de crear.
Archivo adjunto 1535

Paso 3: Agregar configuracion de Voice

Los datos de configuracion para el voice son los siguientes, estos pueden dependiendo de su proveedor.

Dominio	Puerto	Usuario	Password
sw2.sipvoip.com.mx	9999	usuario1	usuario1

Archivo adjunto 1536

Hola buenas días o buenas tardes para todos mi consulta es la siguiente quien me puede ayudar con la configuración de mis equipos .hoy trabajamos con Astra y endoder
Y e tenido unos proble que se quedan pegados algunos tvbox como si uniera un cuello de botella en algún lado eso. Saludos

Hola amigo. Este post es sobre triple play manejado por unicast. De esta forma el trafico es muy grande, probablemente por eso se te hace un cuello de botella. Ahí otros post aquí sobre iptv y triple play pero con servicio multicast, esto te reduce el ancho de banda, te comparto el link de el otro post: http://foroisp.com/threads/1862-Conf...-en-OLT-Huawei
