Cabecera IPTV Configurar Sintonizador digital y Encoder h265 - Parte 4

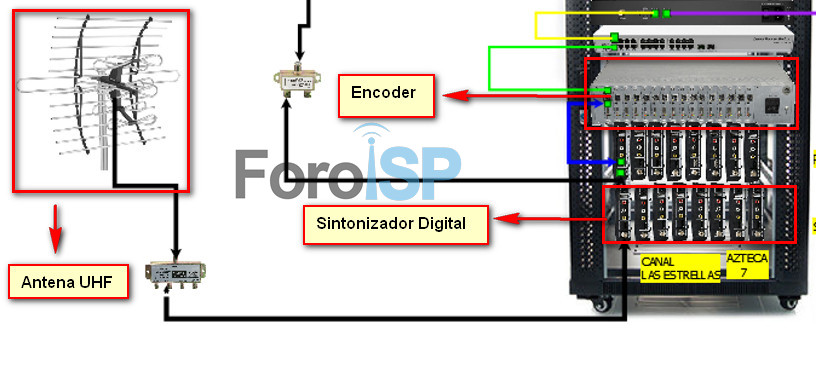

Diagrama

Para poder configurar el sintonizador digital tenemos que conectarlo a la antena UHF, al sintonizador va a tener el canal 9 como el ejemplo


Paso 1

Programar el canal 9 al sintonizador. Nos conectamos por HDMI a la Televisión para acceder a la configuración.

Paso 2

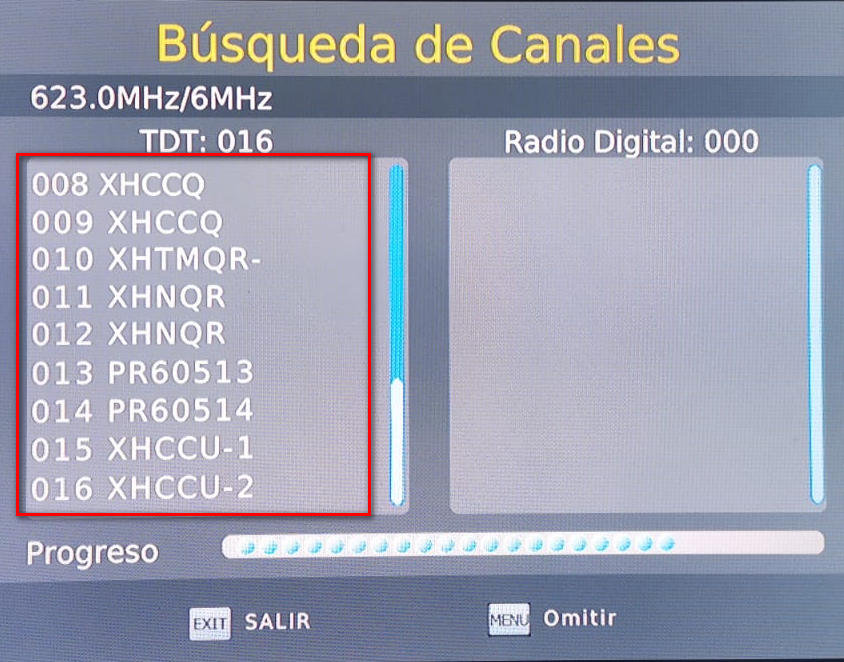

Búsqueda de canales

Paso 3

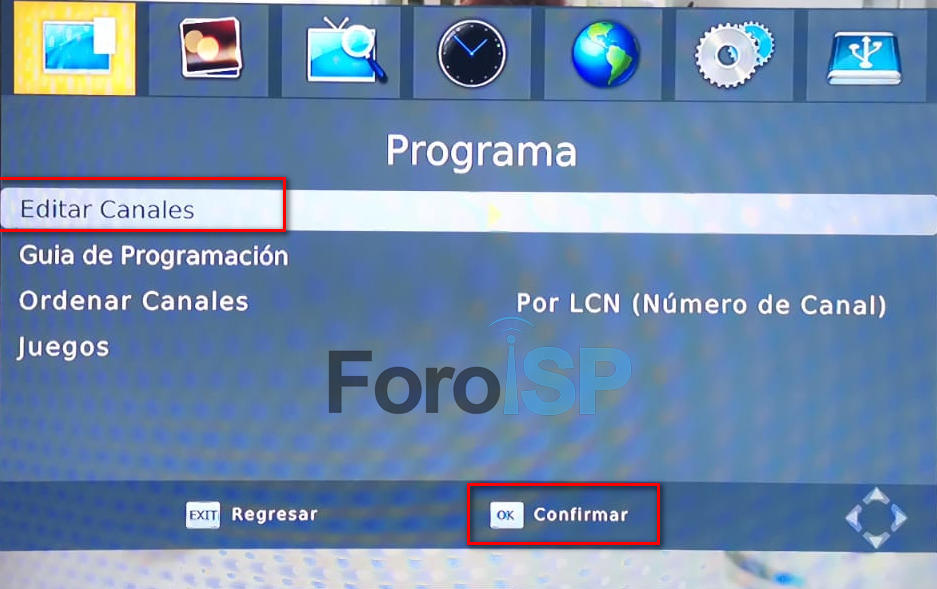

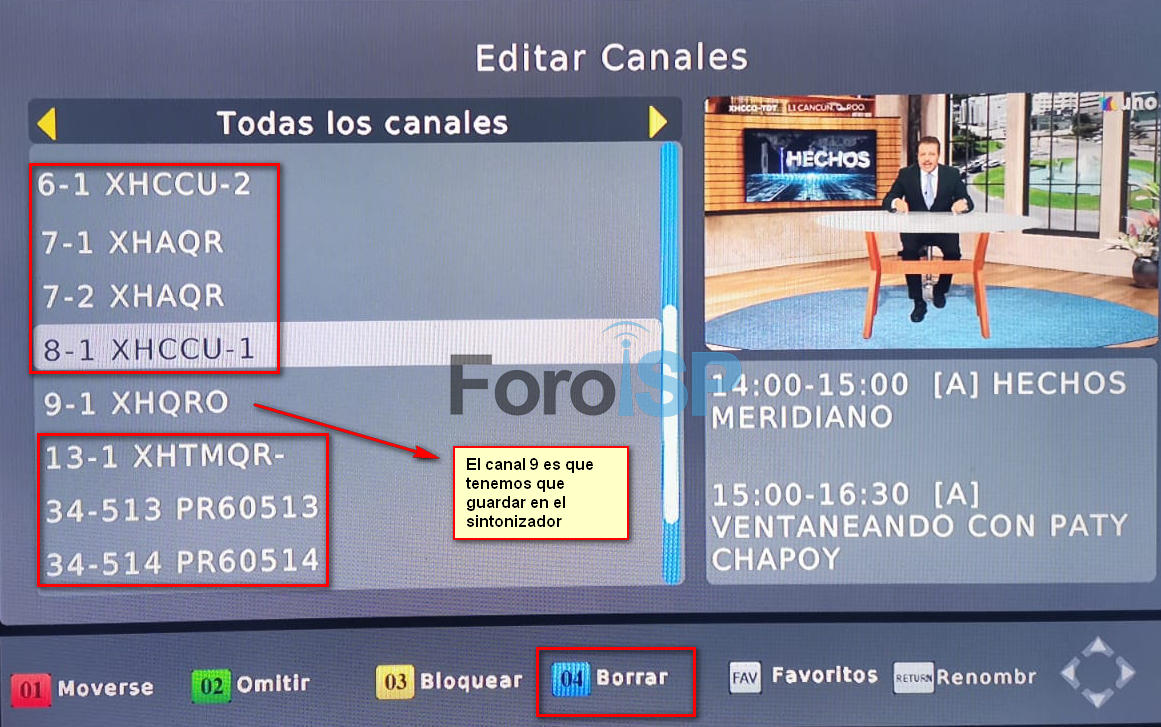

Editamos el canal

Paso 4

En este paso vamos a borrar todos los canales y solo dejaremos el canal que vamos a utilizar en nuestro escenario ocuparemos el canal 9 y Guardamos la configuración.

Nota : Hasta aquí es todo lo requerimos configurar en el sintonizador en la parte de abajo les mostrare como configurar los módulos del Enconder



Ejemplo de cómo está conectado el sintonizador al módulo del Encoder y del Encoder al Switch para convertirlo a TCP, igual les anexo las fotos de los equipos que estoy utilizando

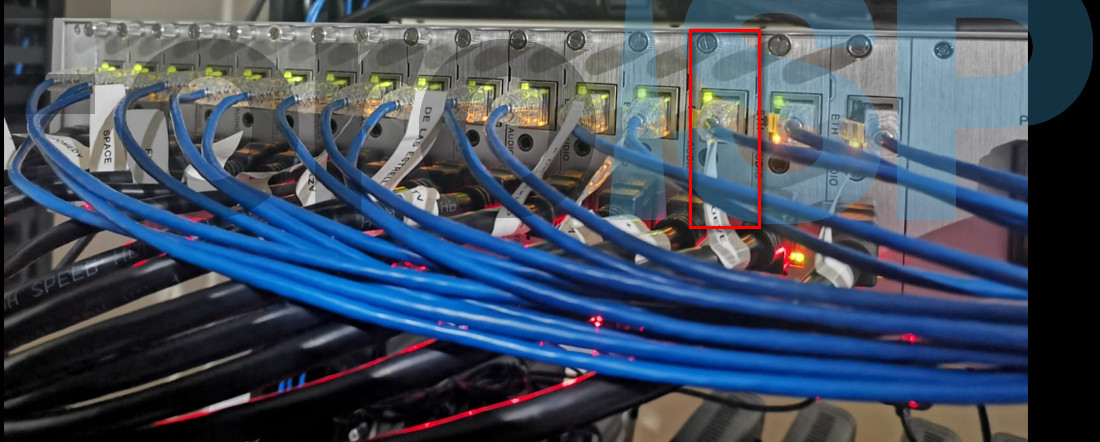

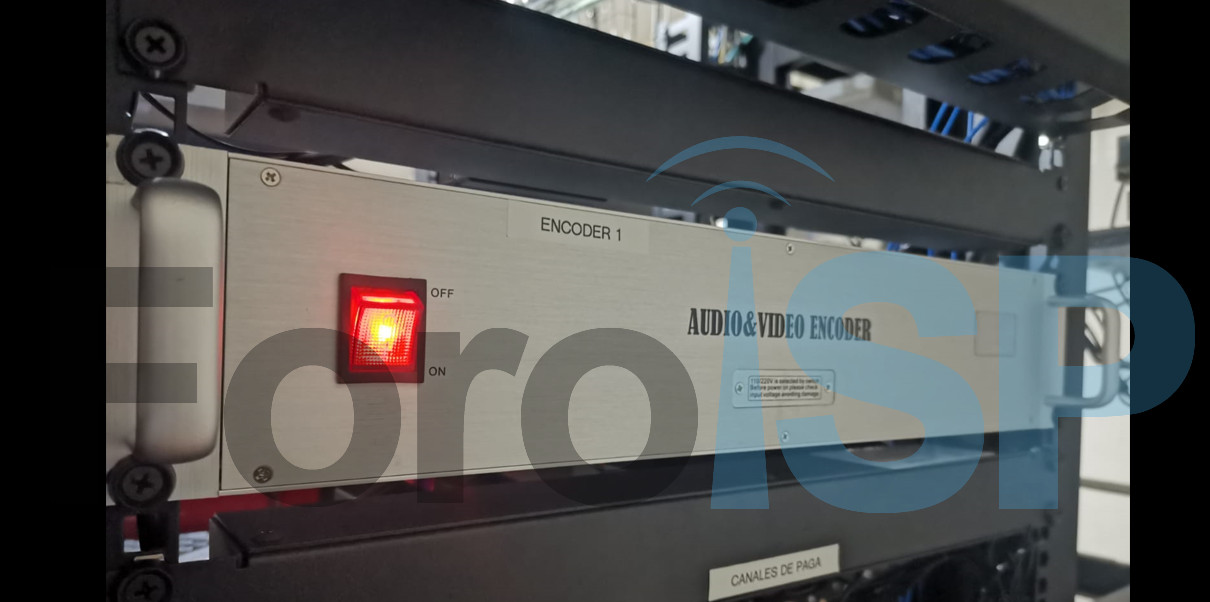

Enconder

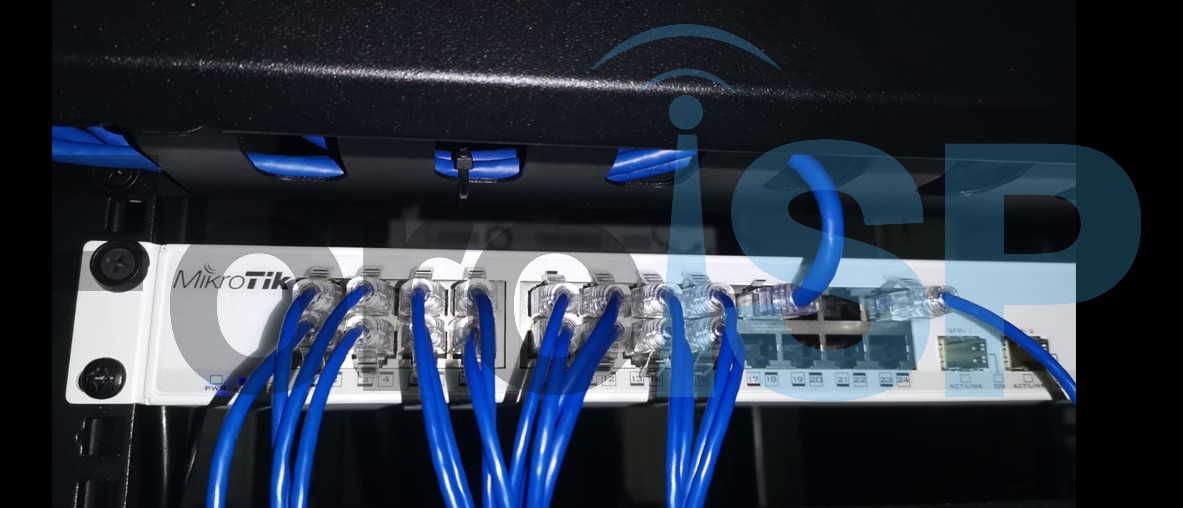

Switch Mikrotik CSS326-24G-2S+RM

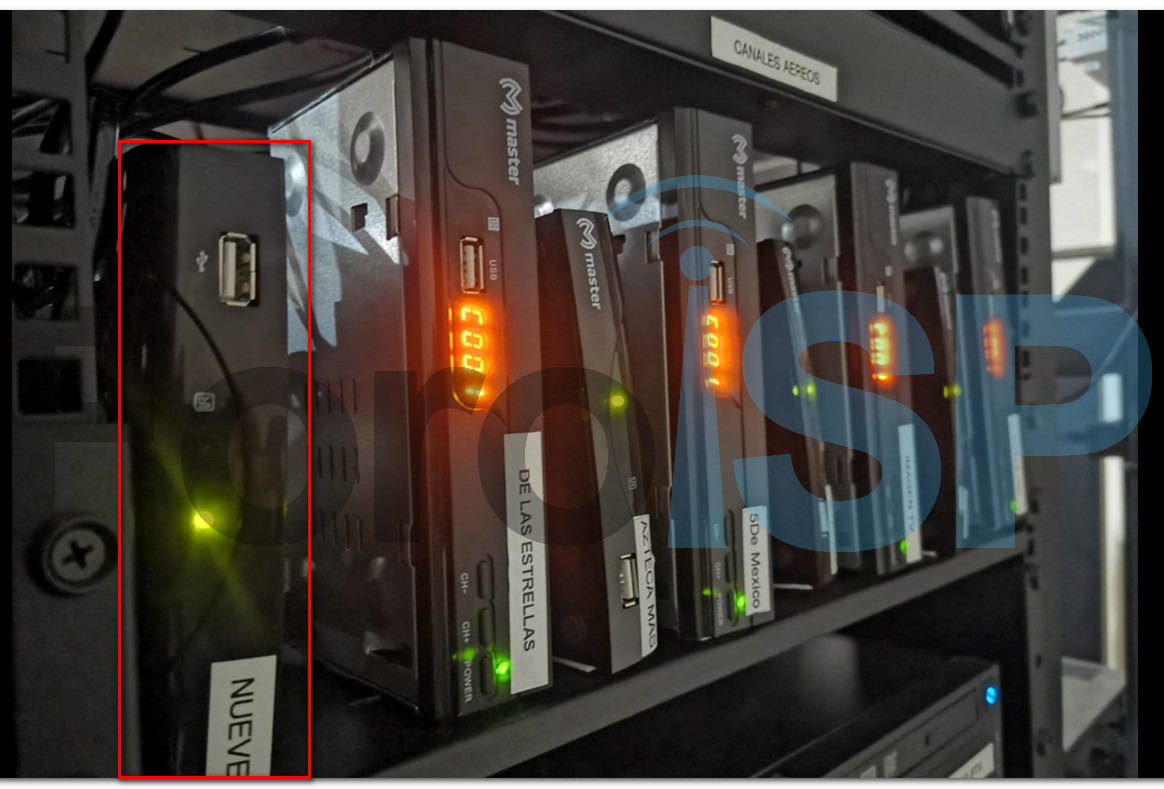

Sintonizador Master TDT RECORD

Como agregar los canales al Encoder H265

Nuestro encoder tiene 16 módulos. En cada uno de ellos tenemos un puerto HDMI y un puerto Ethernet. Cada uno de ellos tiene una NIC y tiene una dirección IP. Debemos configurar cada uno de los módulos y asignarles un nombre relacionado con el canal de TV, un códec para ese canal y una IP multicast con su puerto.
Entramos al módulo con una dirección del rango 192.168.1.0/24. Las tarjetas tienen asignadas IPs empezando en 192.168.1.200 hasta 192.168.1.215. Para este ejemplo estamos configurando los 16 módulos.



Paso 1

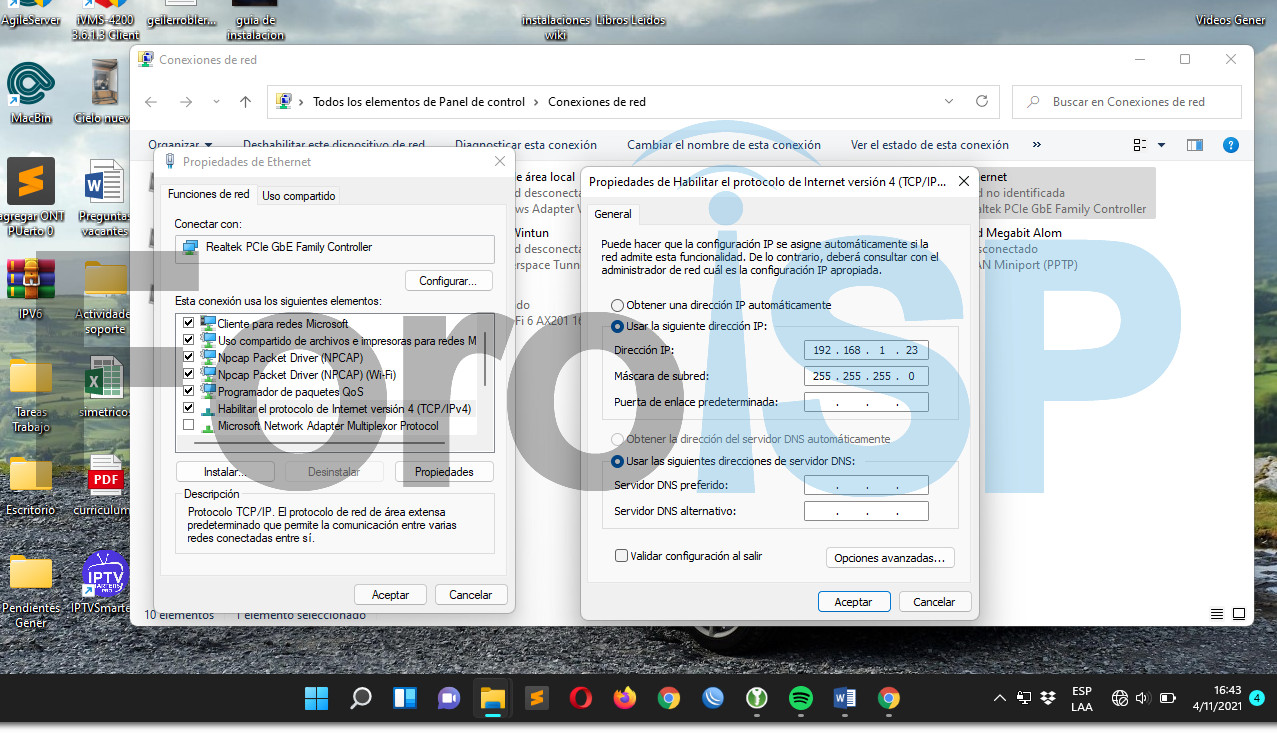

Configurar la siguiente IP en nuestra PC 192.168.1.23

Paso 2

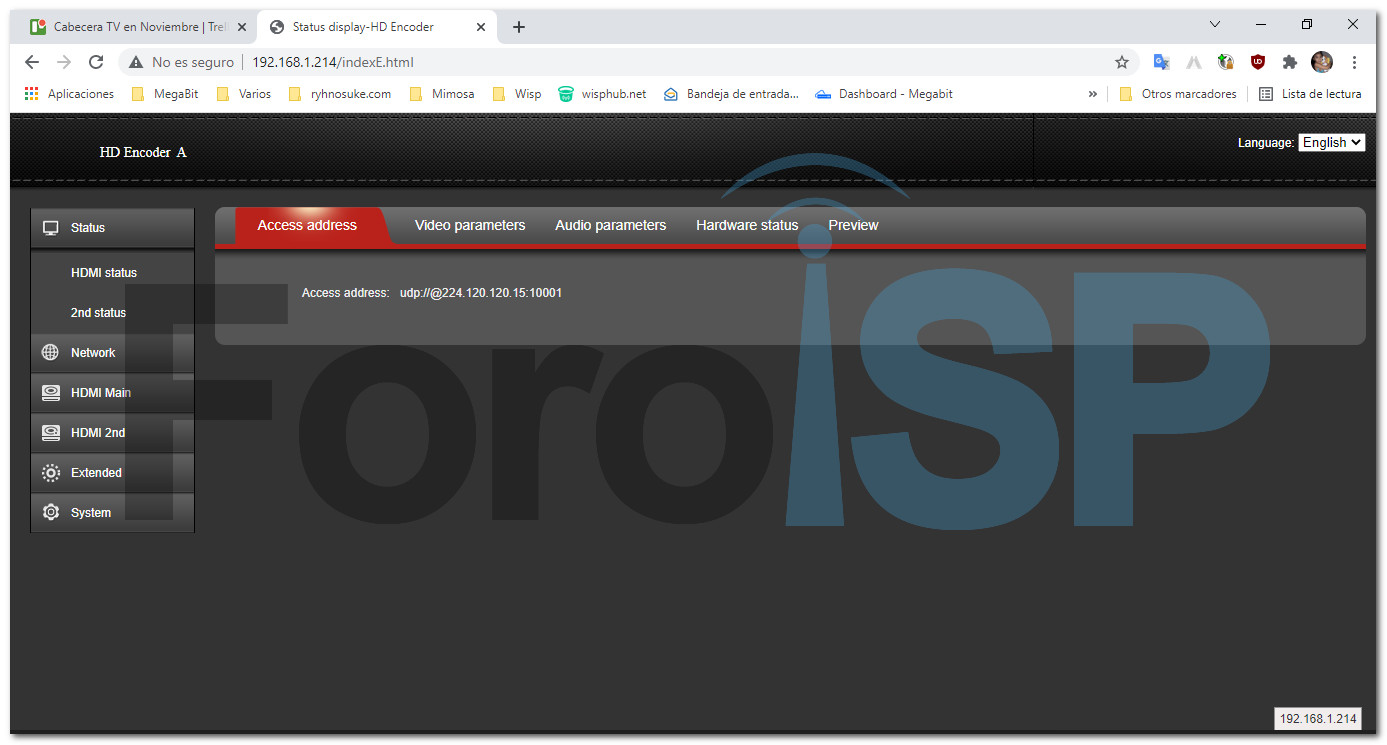

Acceder al módulo en la web para configurar el canal 9 con la siguiente dirección 192.168.1.214, estos pasos tenemos que realizar.

Nota: En los 15 módulos restantes tenemos que realizar lo mismo, para poder agregar los canales.


Paso 3

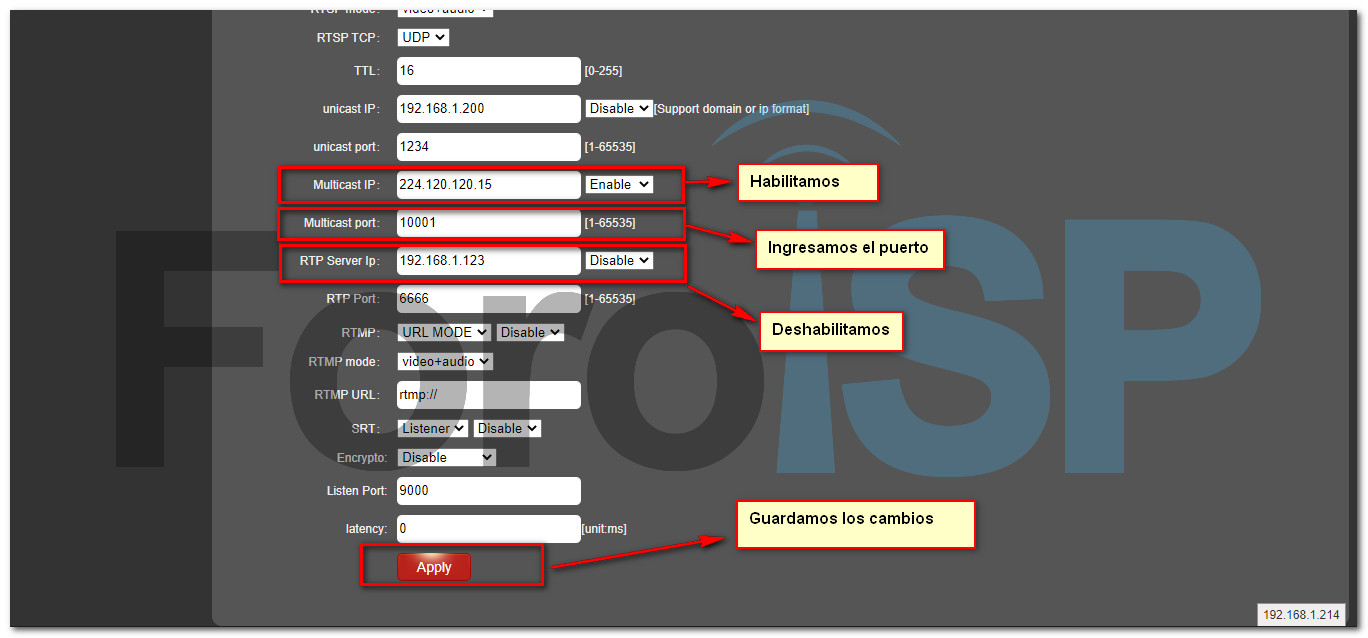

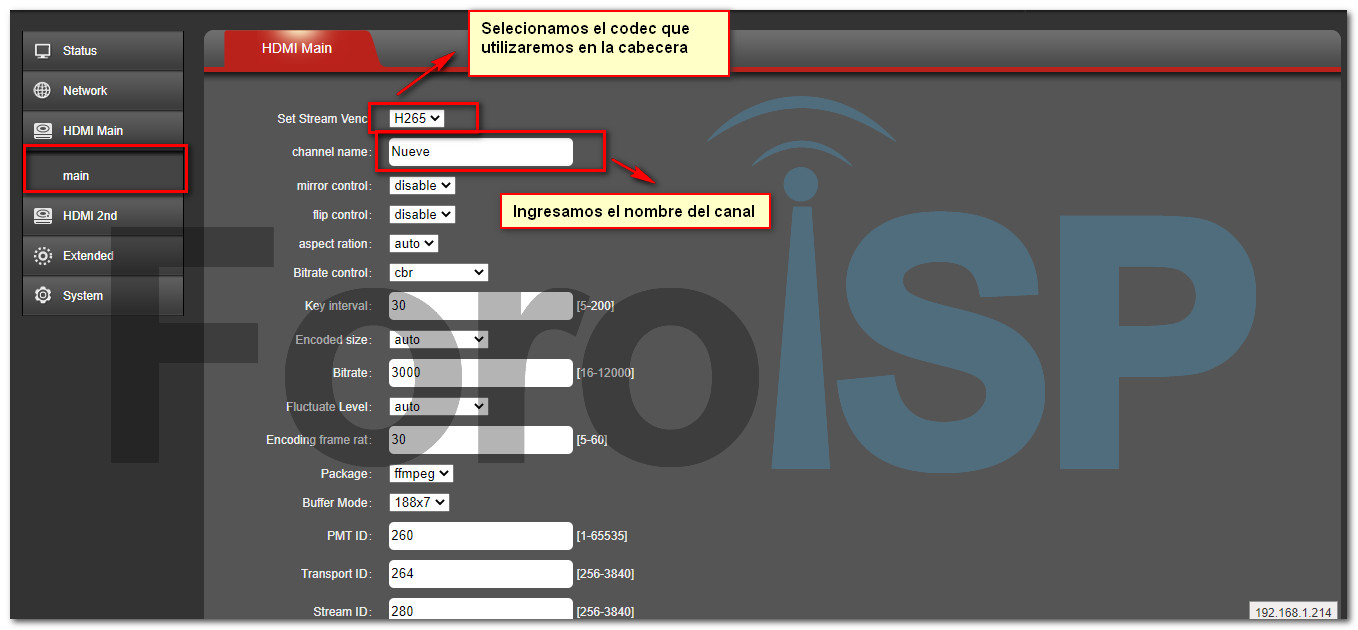

Configuramos los siguientes parámetros en el modulo

NOTA: En caso de que elijamos el códec h264 y en nuestras TV podamos ver video pero no tengamos audio es necesario configurar en el Encoder el códec de audio y elegir el formato MP2

PASO 4

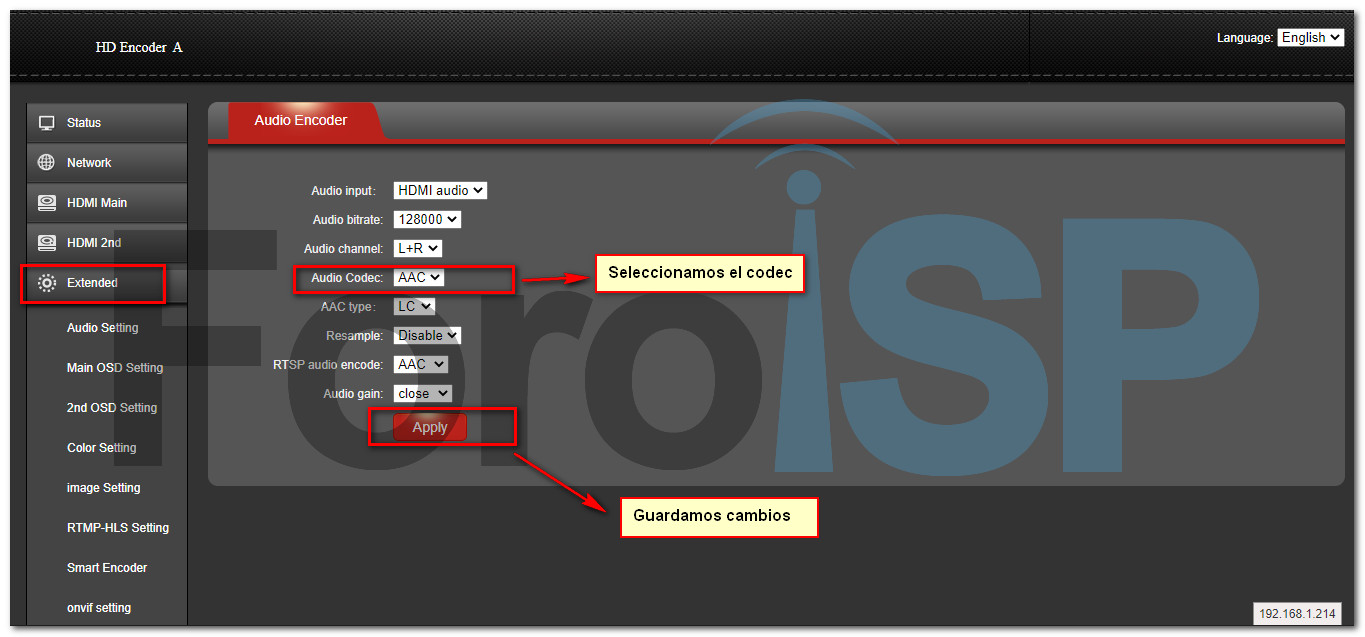

Configuramos la opción de Audio

Así es como se agregan los canales al modulo del Encoder espero les pueda servir esta información
