Puertos Modo trunk en cisco

Un puerto troncal es un enlace punto a punto que permite transportar el contenido de varias VLAN sobre un único enlace. manteniendo intactas la identificación y segmentación de la vlan
Características
1-Reducen el cableado
2-Facilita la administración de red
3-Ofrece escabilidad

Descripción
Parte 1: construir la red y configurar los ajustes básicos del dispositivo
Parte 2: crear VLAN y asignar puertos de switch en modo trunk
Parte 3: Comprobar conectividad entre PC1 Y PC2 Y entre PC3 Y PC4

1 Crear laboratorio en Packet tracer

Tabla de direccionamiento



2 Creación de la vlan
En este paso vamos a configurar en cada uno de nuestros switches las vlans correspondientes

Nota

Debemos recordar que la vlan 1 ya viene configurado por defecto

SW1

Nota

Creacion de la vlan SW1

SW1#configure terminal

SW1(config)#vlan 2

SW1(config-vlan)#exit

SW1(config)#

SW2

Nota

Creacion de la vlan en sw2

SW2#configure terminal

SW2(config)#vlan 2

SW2(config-vlan)#exit

SW2(config)#

3Configuración de los puertos de las PC En el SW1 Y 2

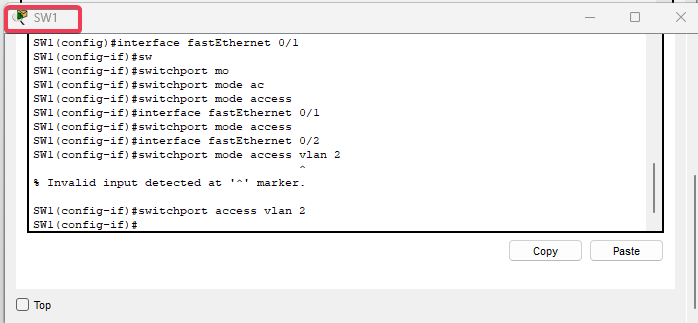

SW1

Nota

configuracion del puerto en sw1

SW1(config-if)#interface fastEthernet 0/1

SW1(config-if)#switchport mode access

SW1(config-if)#interface fastEthernet 0/2

SW1(config-if)#switchport access vlan 2

SW2

Nota

configuracion del puerto en sw2

SW2(config-if)#interface fastEthernet 0/1

SW2(config-if)#switchport mode access

SW2(config-if)#interface fastEthernet 0/2

SW2(config-if)#switchport access vlan 2

3 configuración de los puertos en 0/5
En este caso como las vlans van a pasar sobre la fastEthernet 0/5 , esta interfaz se colocara en mode trunk

SW1

Nota

configuracion del puerto en sw1

SW1(config)#interface fastEthernet 0/5

SW1(config-if)#switchport mode trunk

SW2

Nota

configuracion del puerto en sw2

SW2(config)#interface fastEthernet 0/5

SW2(config-if)#switchport mode trunk

4 Verificación de las interfaces

SW1



SW2

Nota

Ping entre PCS

SCRIP SW1

enable

configure terminal

vlan 2

exit

interface fastEthernet 0/1

switchport mode access

interface fastEthernet 0/2

switchport mode access

switchport access vlan 2

interface fastEthernet 0/5

switchport mode trunk

SW 2

enable

configure terminal

vlan 2

exit

interface fastEthernet 0/1

switchport mode access

interface fastEthernet 0/2

switchport mode access

switchport access vlan 2

interface fastEthernet 0/5

switchport mode trunk

Nota

Archivo descargable

PracticaVLANS_2.zip
