Como crear y configurar un Line Profile OLT C-DATA v3

[josemiguel]

Un Line Profile es un perfil de línea que nos sirve para describir la vinculación entre un T-CONT y el DBA Profile. Si desea saber más sobre el ultimo elemento, puede consultar el siguiente enlace, Crear DBA Profile

Este se compone de T-CONT(s), Gemport(s) y un tipo de mapeo.

Existen diferentes tipos de mapeo como:

• Mapeo por Vlan
• Mapeo por Prioridad
• Mapeo por Vlan y Prioridad

¿Que es un T-CONT?

Traffic Container, es un contenedor que transporta tráfico de subida desde la ONT, este es limitado por el DBA Profile según sea el tipo.

¿Que es un GEM?

GPON Encapsulated Method, es un protocolo de transporte que lleva las tramas ethernet las encapsula y viajan en tramas GEM

¿Que es un GEMPORT?

Es aquel que transporta las tramas ethernet ya encapsuladas

1 Crear Line Profile

Colóquese en:

Deployment | Profile | Line Profile

Nota

La OLT ya cuenta con un Line Profile predeterminado con nombre line-profile_0

• Profile Name: Escriba el nombre de su preferencia
• Type: Siempre será gpon
• Mapping mode: Vlan como predeterminada. Puede escoger entre Vlan, Proridad, ambos y Port.

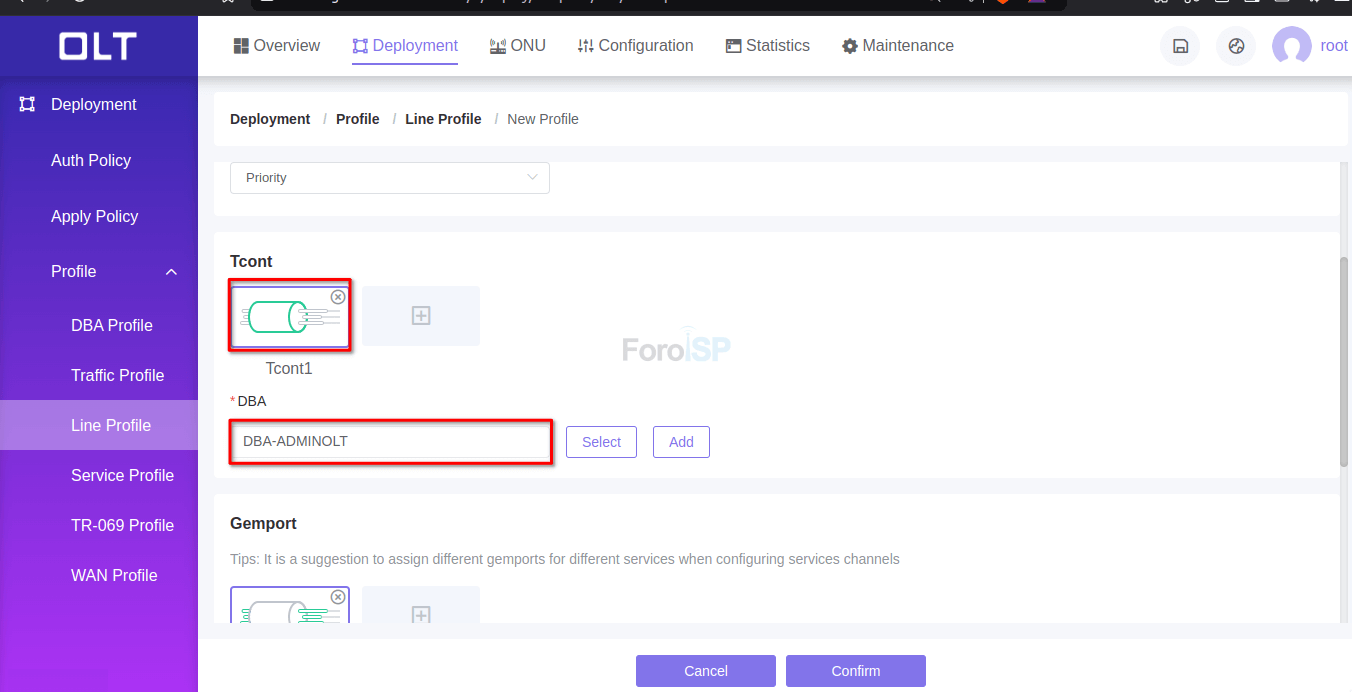

2Crear/Configurar el tcont

Para crear/editar tcont solo es desplegarse un poco hacia abajo del mismo formulario

• DBA: Seleccione el DBA Profile de su preferencia

Nota

La OLT ya estaría creando predeterminadamente el TCON, solo bastaria elegir el DBA​

3Crear/Configurar el Gemport y Gem Mapping
Para crear/editar gemport y gem mapping solo es desplegarse un poco hacia abajo del mismo formulario. La configuración del mapeo en este ejemplo será de prioridad.

Nota

La OLT ya estaría creando predeterminadamente el Gemport y el Gem Mapping, solo bastaria con elegir la prioridad del Gem Mapping. Al finalizar ya podríamos estar guardando el Line Profile con el boton de Confirm. Para editar en la lista de line profiles daremos click en el botón Edit​

4Vincular el Line Profile con la ONU
En la lista de Onus para autorizar, al momento de autorizar debe seleccionar el Line Profile que se le agregara al equipo, ubíquelo en:

ONU | ONU AutoFind
