Sesion BGP ipv4 con carrier, entregando IP publicas a cliente comercial Con 3 opcione

[MarigerGarcia]

OPCION 1 Sesion BGP ipv4 con carrier, entregando IP publicas a cliente comercial

BGP Es un protocolo de enrutamiento utilizado para intercambiar información de enrutamiento entre diferentes sistemas autónomos (AS) en Internet. Un sistema autónomo es un conjunto de redes y routers bajo el control de una única entidad administrativa, como un proveedor de servicios de Internet (ISP) o una organización.

Descripción

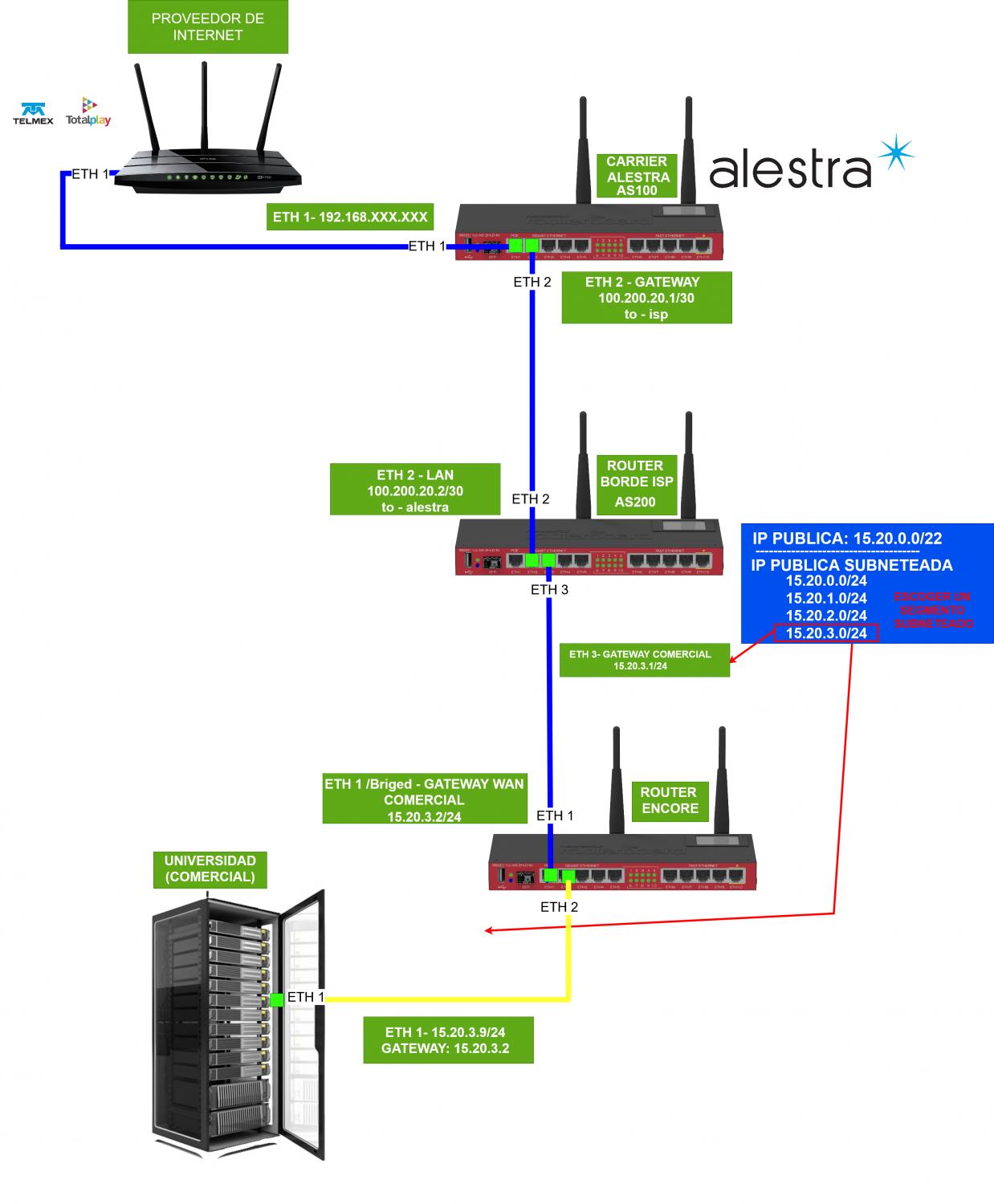

Vamos a crear un laboratorio en EVE-ng de acuerdo a la topología para simular una red con BGP, configurando los ASN en cada RB para que se pueda establecer el pering, En esta ocasión vamos a darle salida de internet por medio de IP publica a un cliente comercial.

PASO 1 Crear el Laboratorio en EVE-NG




PASO 2 Configuración del ROUTER CARRIER ALESTRA

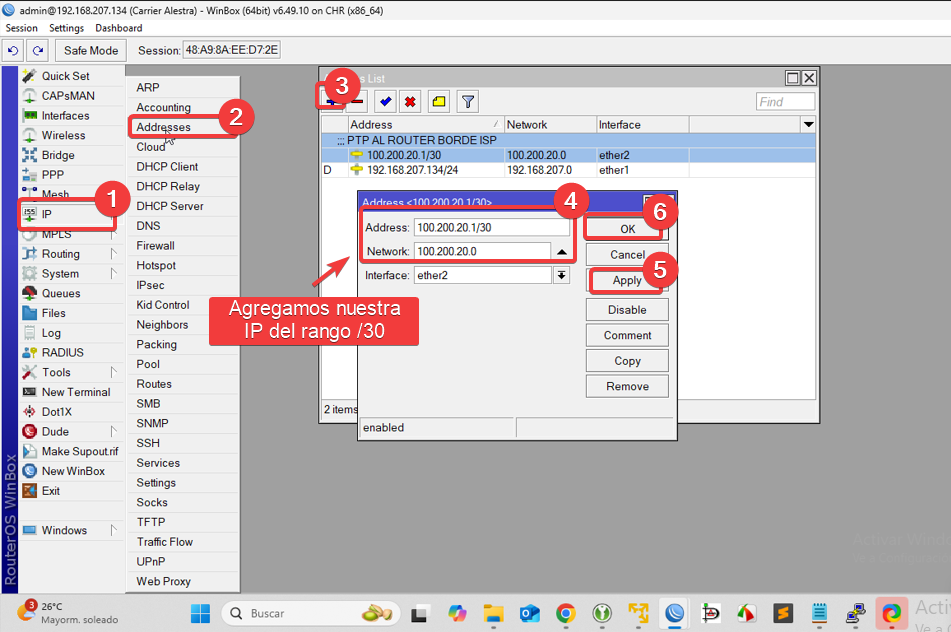

Configure la ip que ira en la interfaz que conectara a ROUTER BORDE ISP en cada una de las interfaces Ethernet de cada router
Como puedes ver en la imagen tenemos La ip por defecto que nos da salida a internet y la IP que nos apoyara a conectarnos con nuestro ROUTER BORDE ISP

Nota

ADVERTENCIA
Se configura el ROUTER CARRIER ALESTRA por fines de la practica, En la vida real nuestro ISP es el encargado de realizar esta configuracion

Por Comandos

/ip address

add address=100.200.20.1/30 comment="PTP AL ROUTER BORDE ISP" interface=\

    ether2 network=100.200.20.0

Por interfaz

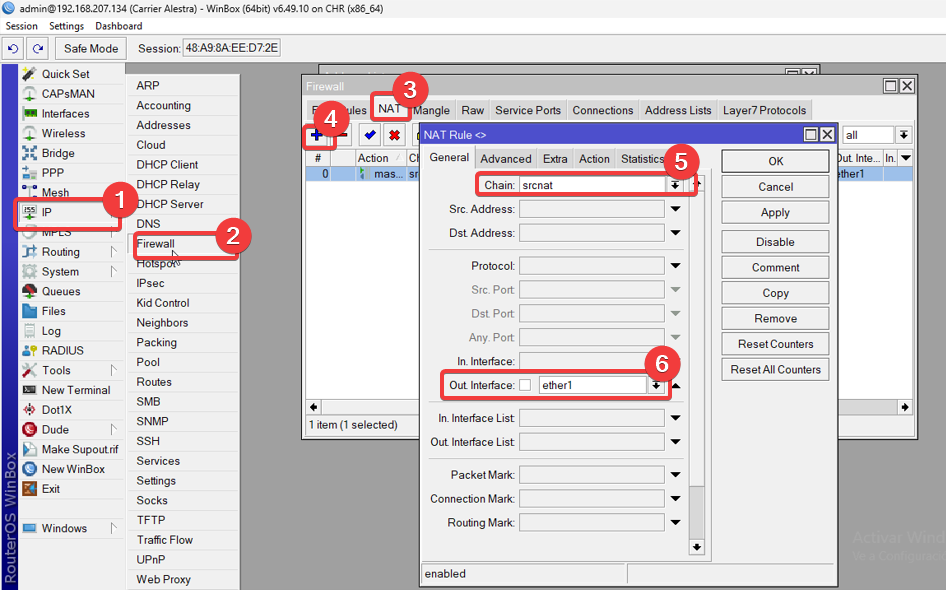

Habilitamos el enmascaramiento en IP/Firewall /NAT, Añadimos la regla,Recordemos que el enmascarmiento es una forma de traducción de direcciones de red (NAT) que realiza traducciones de direcciones IP de muchos a uno

Por comandos

/ip firewall nat

add action=masquerade chain=srcnat out-interface=ether1

Por interfaz

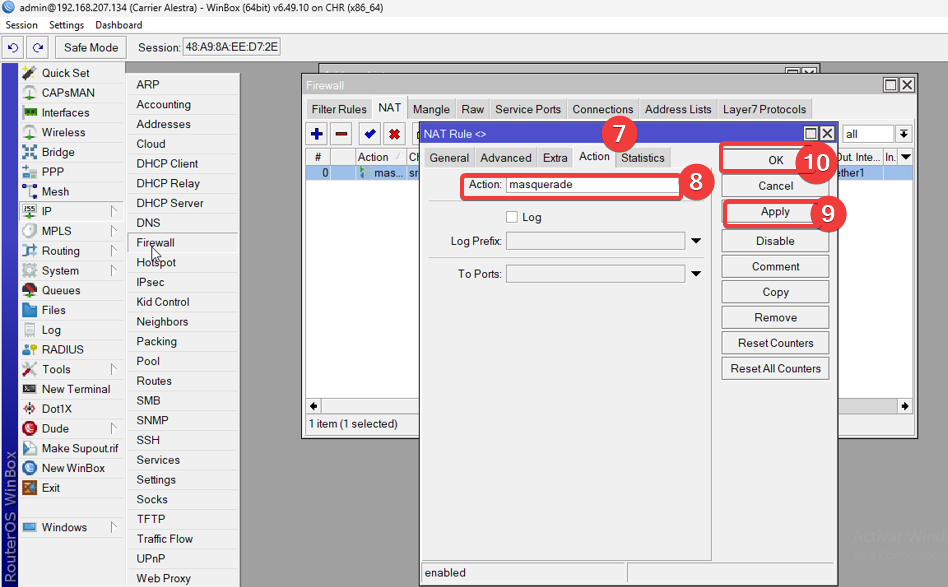

Nos dirigimos en Accion/masquerade, damos clic ok y apply


PASO2.1 Configuración básica de BGP ROUTER CARRIER ALESTRA

Configuracion de nuestra Instancia en ROUTER CARRIER ALESTRA
Router Carrie Alestra (AS 100):

• Interfaz de red: 100.200.20.1/30

• AS: 100

• Vecino BGP: 100.200.20.2/30

• AS Vecino 200

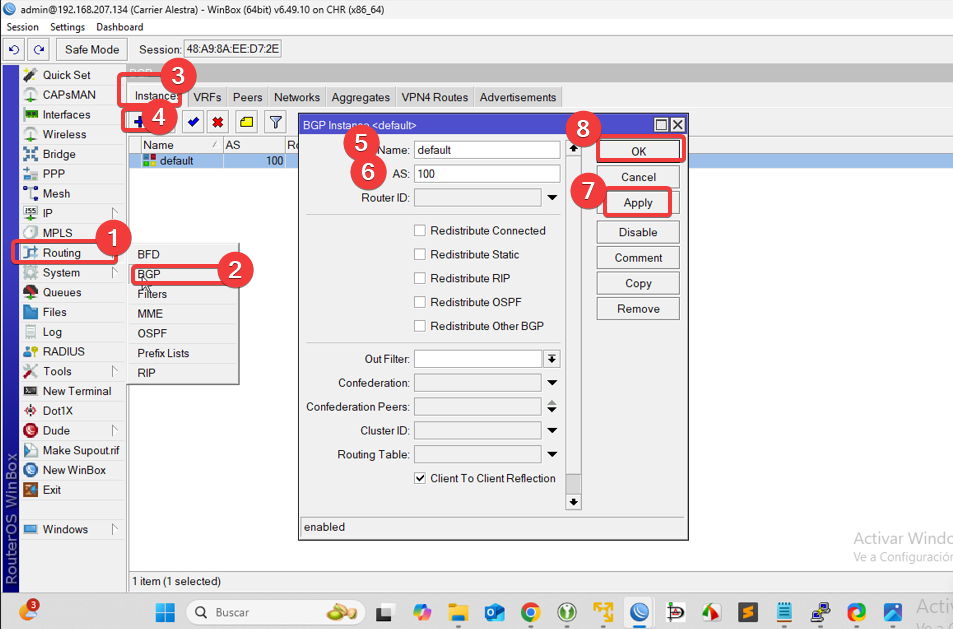

Con los siguientes datos nos dirigimos a nuestro ROUTER CARRIER ALESTRA en el apartado, routing/BGP /Instances y modificamos los siguientes parámetros.Agregamos nuestro AS damos clic en apply y ok.

Nota

Recuerda esta configuración es en Microtik v6

Por comando

/routing bgp instance

set default as=100

Configuracion de nuestro Peer en ROUTER CARRIER ALESTRA

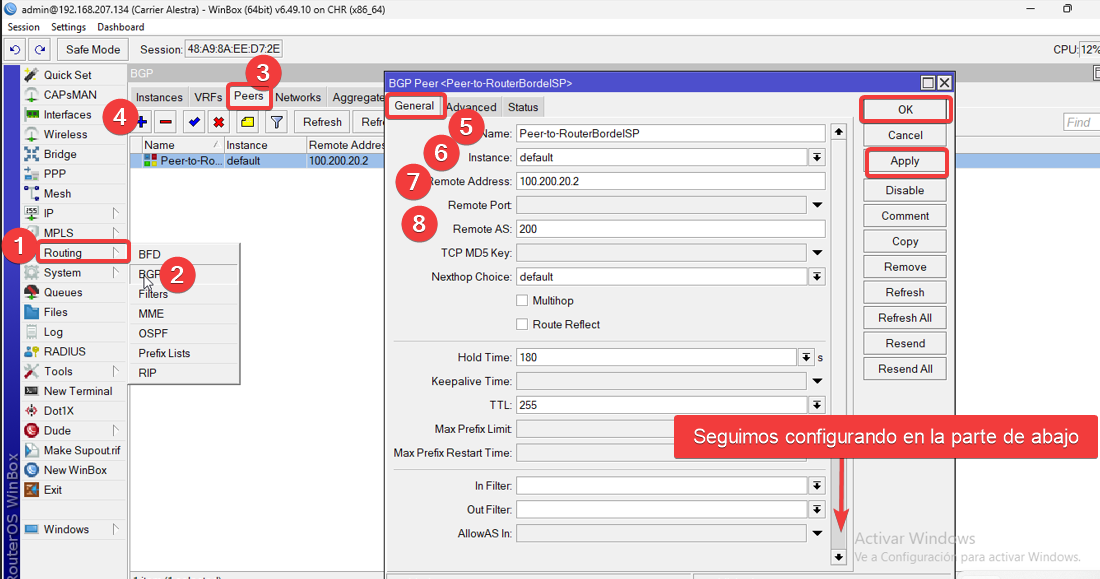

Nos dirigimos en la Pestaña Peers ,Donde configuraremos los parametros de nuestro vecino
Name=El nombre que quieras agregar en mi caso Peer-to-RouterBordeISP
Instance=es la configuracion BGP que previamente configuramos
Remote address=Agregamos la IP con la que haremos Peering
Remote AS =Agregamos el AS de nuestro peer

Por comando

/routing bgp peer

add default-originate=always name=Peer-to-RouterBordeISP remote-address=\

    100.200.20.2 remote-as=200 remove-private-as=yes

Por interfaz

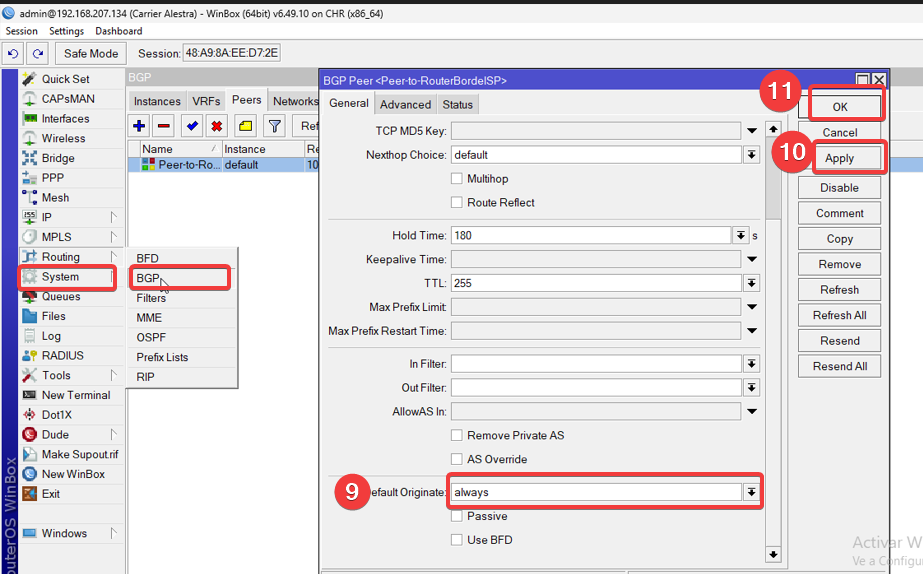

Habilitamos en default originate el always , este paso es nesesario para distribuir la ruta por defecto al ROUTER BORDE ISP

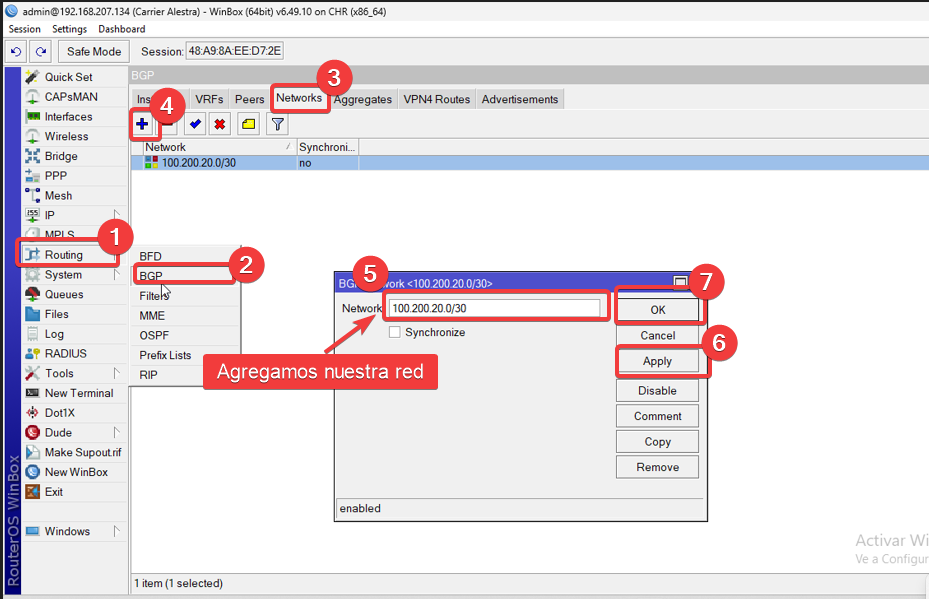

Configuracion de Networks en ROUTER CARRIER ALESTRA

Anunciar redes en BGP es una de las tareas más importantes cuando configuramos este protocolo de enrutamiento. El proceso de anunciar redes implica informar a los vecinos BGP qué redes están disponibles a través de un router, En nuestro caso agregamos nuestra red 100.200.20.0/30 en la pestaña Networks

El mecanismo de sincronizacion puede ser desactivado si
-Tu sistema autonomo no provee servicio de transito
-Todos los routers de transito corren BGP
Desabilitar esta funcion al momento de agregar una red permite una conergencia mas rapida

Por comando

/routing bgp network

add network=100.200.20.0/30 synchronize=no

Por interfaz

Nota

Una vez que terminemos empezamos con la configuracion de nuestro RB vecino que es ROUTER BORDE ISP

PASO3 Configuración del ROUTER BORDE ISP

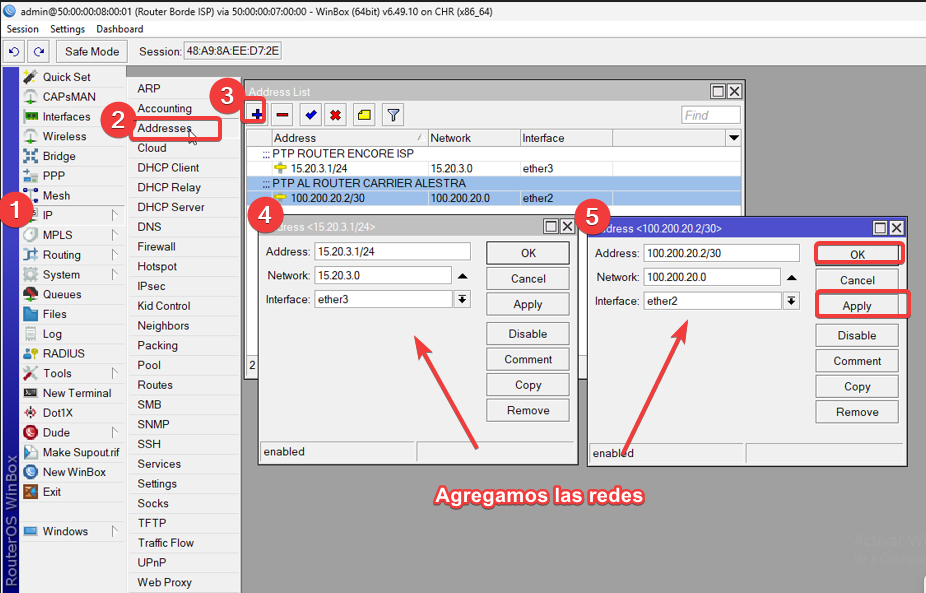

Configure la ip que ira en la interfaz que conectara a ROUTER CARRIE ALESTRA en mi caso seria el Ether 2 y a nuestro ROUTER ENCORE que seria el Ether 3
Como puedes ver en la siguiente imagen

Por comando

/ip address

add address=100.200.20.2/30 comment="PTP AL ROUTER CARRIER ALESTRA" \

    interface=ether2 network=100.200.20.0

add address=15.20.3.1/24 comment="IP PUBLICA CONECTADO A ENCORE ISP" \

    interface=ether3 network=15.20.3.0

Nota

No es nesesario en este RB Habilitar la ruta hacia internet apuntado a la IP de ROUTER CARRIER ALESTRA Ya que BGP Pude agregar la ruta dinamicamente

Habilitamos el enmascaramiento


PASO3.1Configuración básica de BGP ROUTER BORDE ISP

Configuracion de nuestra Instancia en ROUTER BORDE ISP
ROUTER BORDE ISP (AS 200):

• Interfaz de red: 100.200.20.2/30

• AS: 200

• Vecino BGP: 100.200.20.1/30

• AS Vecino 100

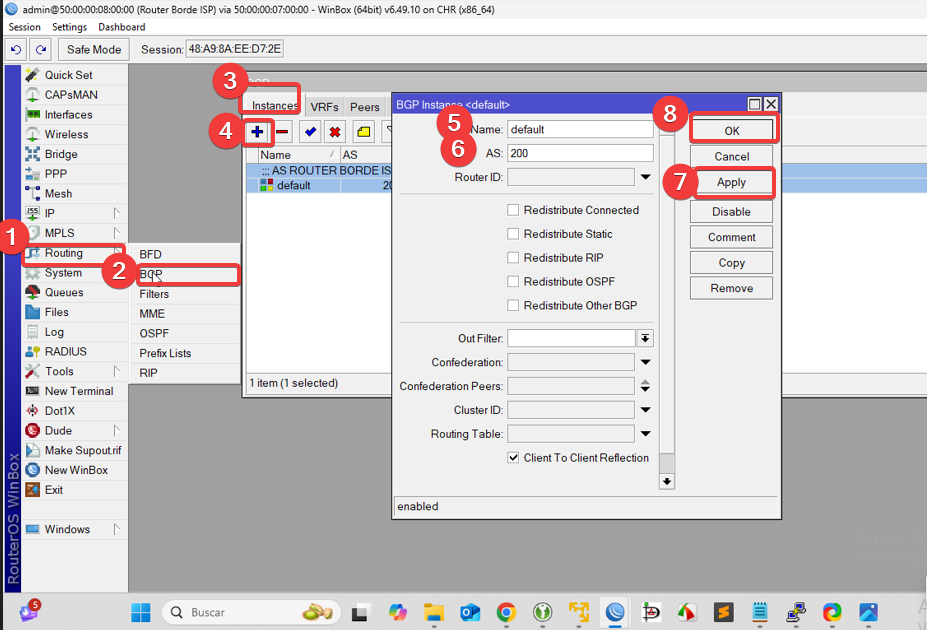

Con los siguientes datos nos dirigimos a nuestro ROUTER BORDE ISP en el apartado, routing/BGP /Instances y modificamos los siguientes parametros ,Agregamos nuestro AS damos clic en apply y ok.

Por comando

/routing bgp instance

set default as=200 comment="AS ROUTER BORDE ISP"

Por interfaz

Configuracion de nuestro Peer en ROUTER CARRIER ALESTRA

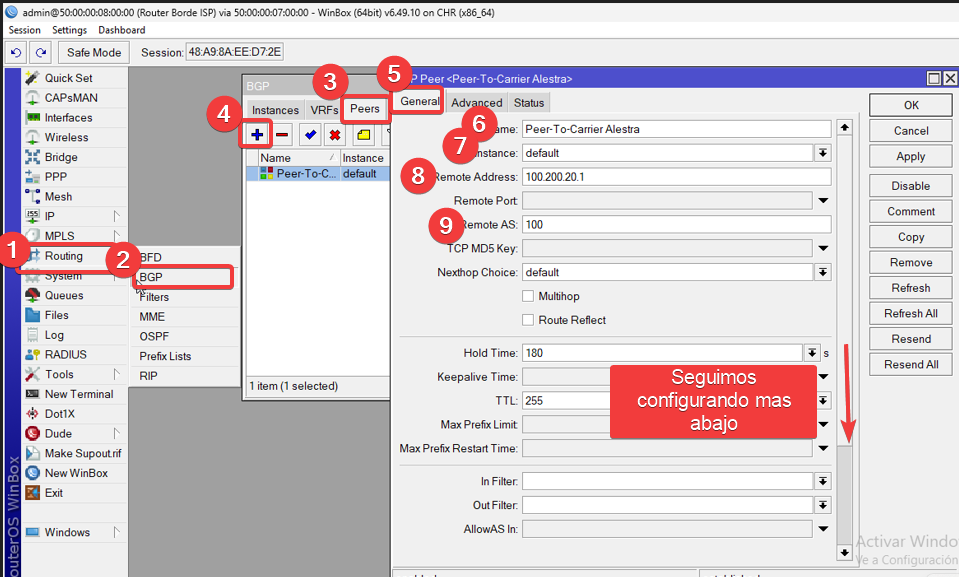

Nos dirigimos en la Pestaña Peers ,Donde configuraremos los parametros de nuestro vecino
Name=El nombre que quieras agregar en mi caso peer-to-Alestra
Instance=es la configuracion BGP que previamente configuramos
Remote address=Agregamos la IP con la que haremos Peering
Remote AS =Agregamos el AS de nuestro peer

Por comandos

/routing bgp peer

add name="Peer-To-Carrier Alestra" remote-address=100.200.20.1 remote-as=100

Por interfaz

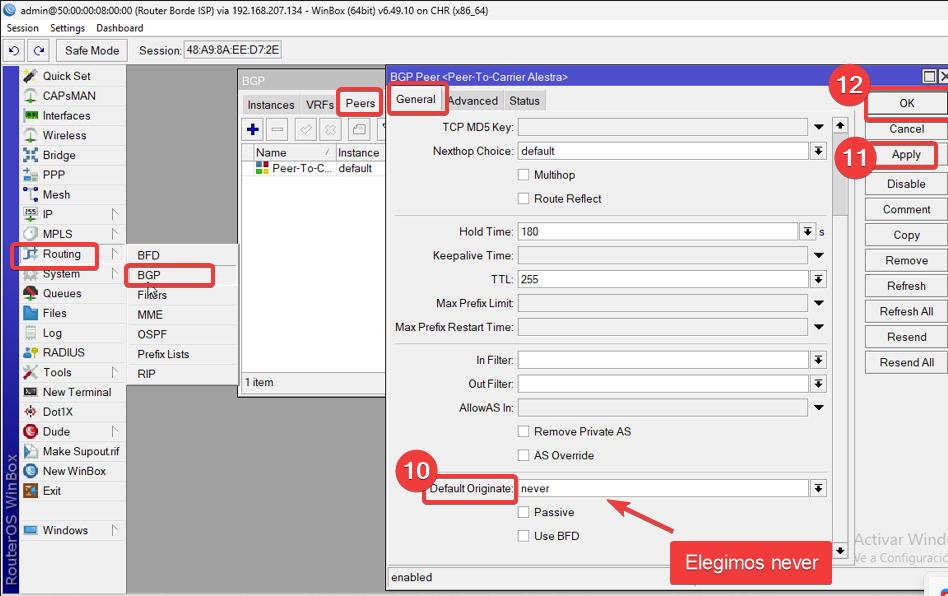

En este caso en defaul originate , seleccionamos never

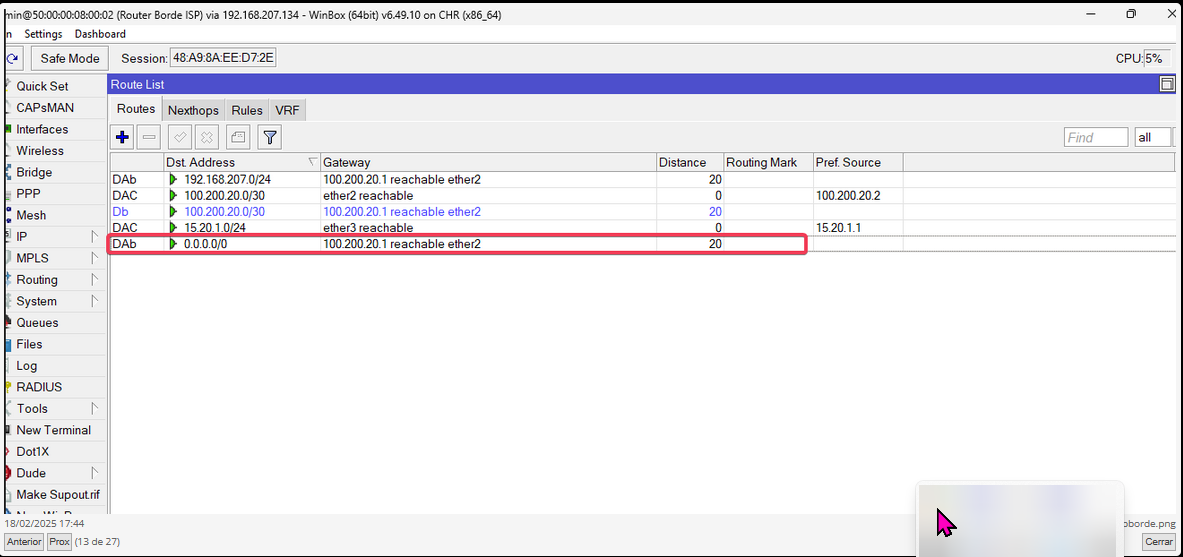

Al tener la sesion establecida ,Esto agregara la ruta por defecto haciaROUTER CARRIER ALESTRA 0.0.0.0/0 Hacia el gateway 10.200.20.1
como podemos ver en la siguiente imagen

Nota

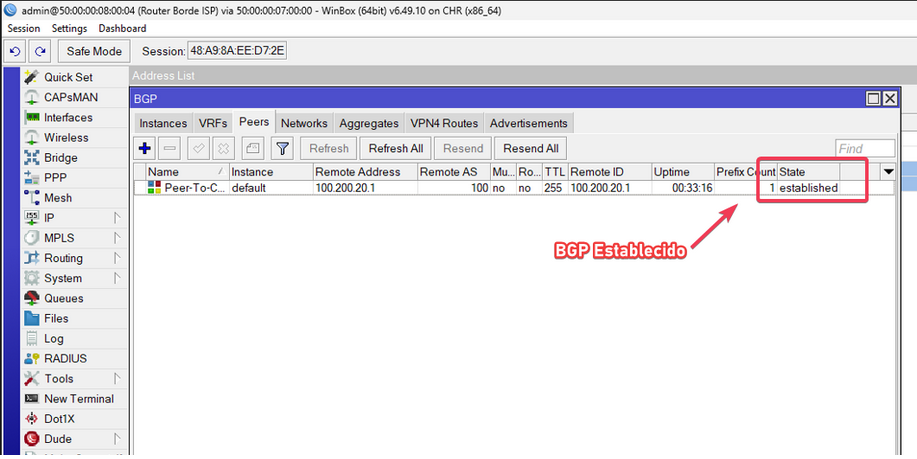

Una vez que esten llenados los campos vas a notar en el apartado state , como se establece la sesion BGP

Los estados que toma BGP son los siguientes

-Idle:En este estado el RB esta buscando a sus vecinos
-Connect:BGP espera que se complete la conexion del protocolo TCP,En el caso que no sea satisfactorio cambiara active.
-Active:Este estado active indicaque el router esta intentando iniciar la sesion TCP.En caso de que lo consiga pasara a open sent
-Open Sent :En este estado BGP espera los mensajes open del vecino,estos son checados para revisar que los datos son correctos
-Open Confirm: BGP espera los mensajes ,si recibe estos mensajes de su vecino entonces la sesion pasa al siguiente estado
-Established: Es el estado final y el necesario para que BGP comience a funcionar se intercambia rutas y actualizaciones


Configuracion de Networks en ROUTER BORDE ISP

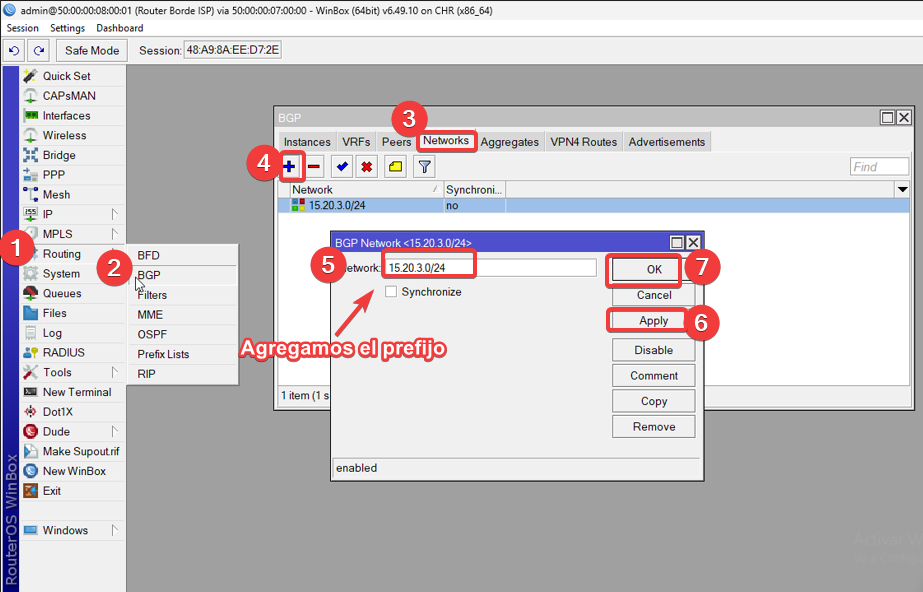

Agregamos las redes que vamos anunciar en el apartado networks Los que vamos a declarar en nuestro router

Por comandos

/routing bgp network

add network=15.20.3.0/24 synchronize=no

Por interfaz

Nota

Ya que tenemos configurado nuestro RB y todo esta bien pasamos al ROUTER ENCORE ISP

PASO 4 Configuración del ROUTER ENCORE ISP

En este escenario vamos a entregar una IP publica a nuestro cliente comercial que es la universidad,Hay diferentes maneras de entregar las IP publicas y diversas configuraciones ,como en este caso yo requiero que el puerto Ether 1 y 2 esten en la misma red. Vamos a crear un Bridge
como podemos ver en la siguiente imagen

Nota

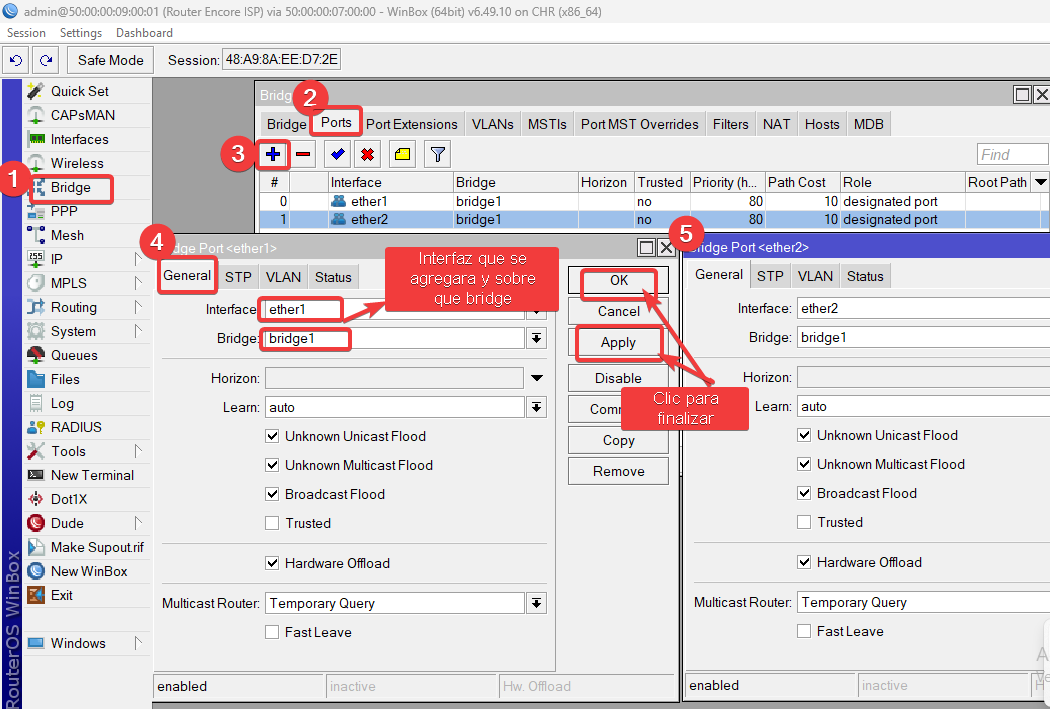

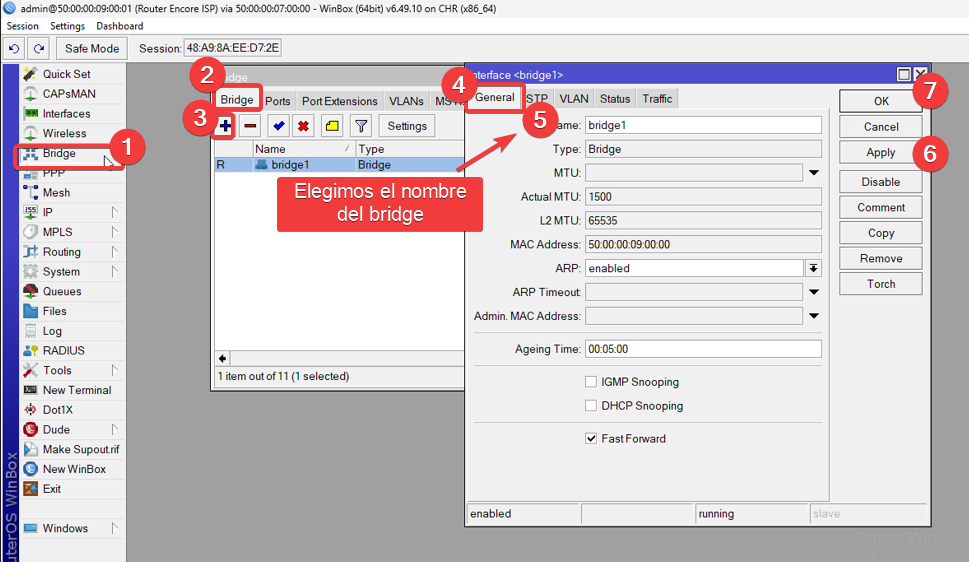

Recuerda agregar Ether 1 y 2 en el mismo bridge

PASO 4.1 Declara tus redes en el bridge

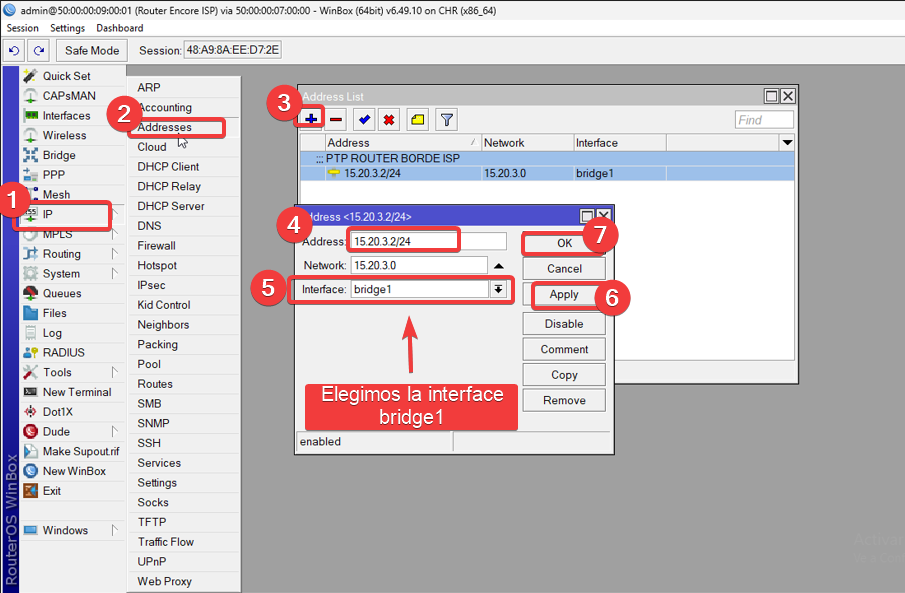

Agregamos las direcciones IPS,En mi caso solo vamos a utilizar una red que es el prefijo de la ip publica en el ether1 y este mismo vamos a utilizar para hacer la conexion con el ROUTER BORDE ISP

Por comando

Por interfaz

Nota

En este router no vamos habilitar el enmascaramiento ya que solo vamos a entregar IP publicas , si entregaramos IP privadas si

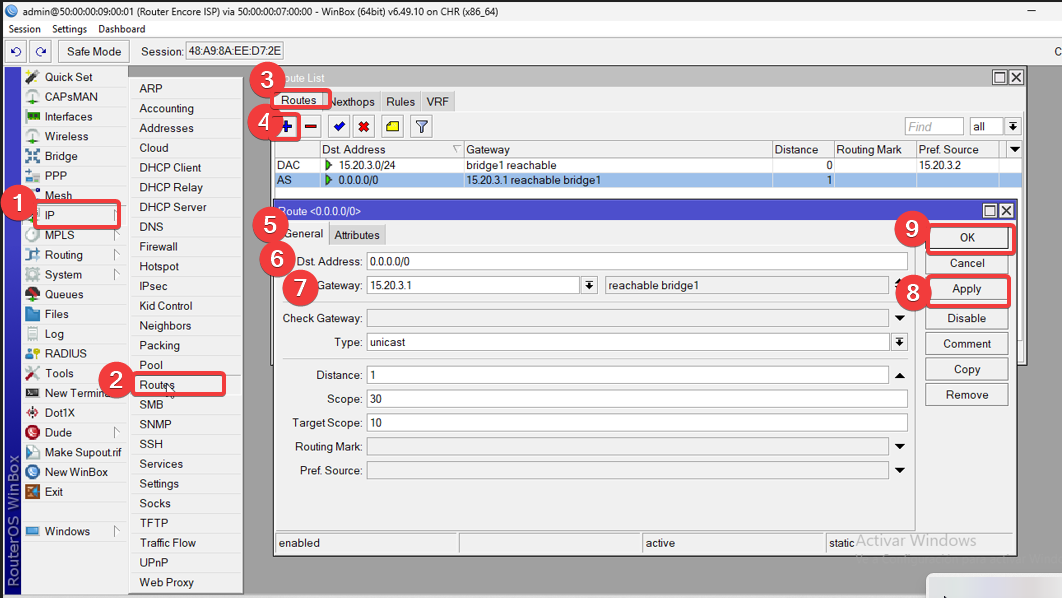

Habilitamos la ruta hacia internet apuntado a la IP de ROUTER BORDE ISP
0.0.0.0/0 Hacia el gateway 15.20.3.1
Por comando

/ip route

add comment="RUTA INTERNET" distance=1 gateway=15.20.3.1

Por interfaz



Verificacion

Nota

Verificamos que tengamos internet en ROUTER ENCORE ISP

PASO5 Configuracion de la PC CLIENTE COMERCIAL

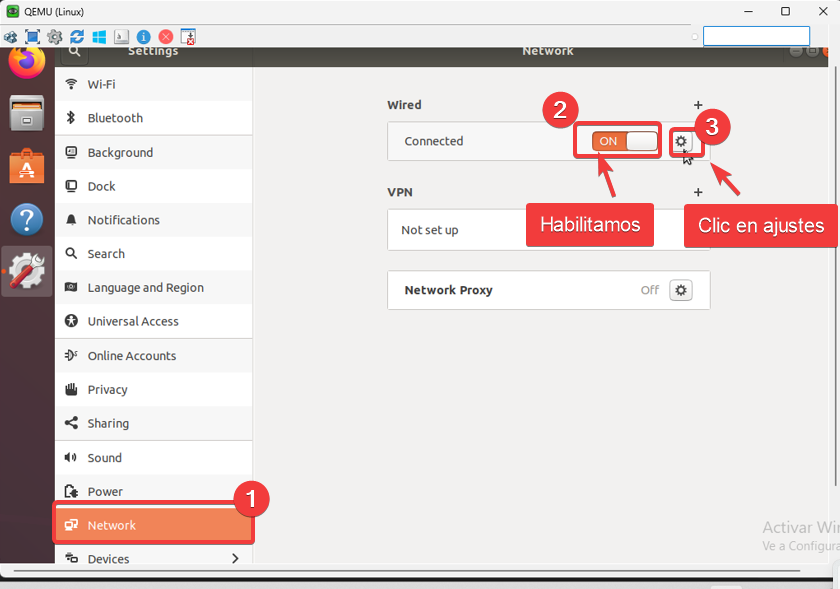

Abrimos nuestra PC CLIENTE RESIDENCIAL y nos dirigimos en la red Wired connected , asi como se visualiza en la siguiente imagen
Habilitamos la red y damos clic en ajustes

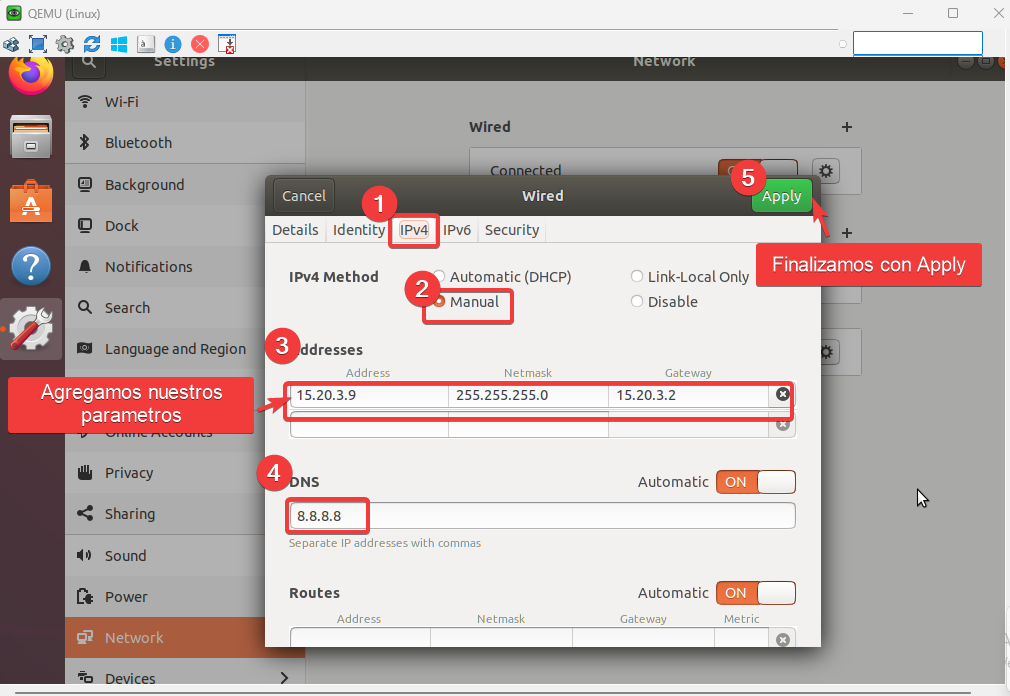

Agregamos una ip de la red de segmento que declaramos en Ether 2 de nuestro ROUTER ENCORE ISP

Nota

Recuerda que el Ether 2 esta sobre un bridge es por eso que podemos estar en la misma red

Parametros
IP ADRRESS :15.20.3.9
MASCARA 255.255.255.0
GATEWAY:15.20.3.2
DNS :8.8.8.8

Una vez que ya este declarado damos clic en apply

Nota

Realizando las pruebas

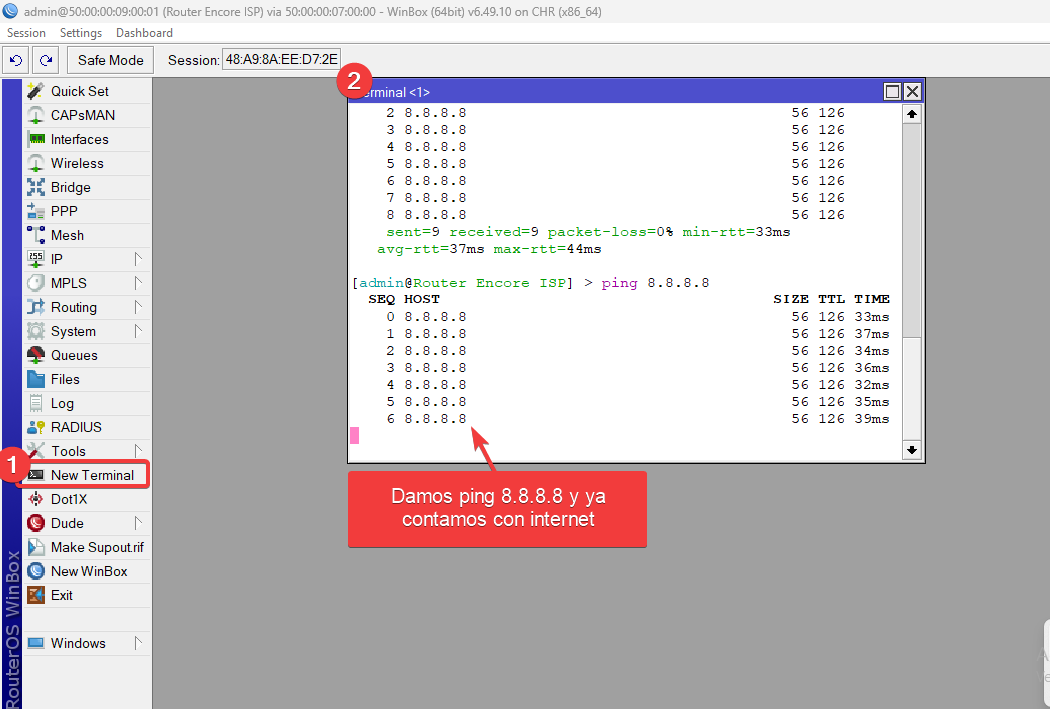

PING
Aqui podemos notar que estamos teniendo conexion hacia internet , cuando la ruta IP publica esta anunciada ¿Que pasaria si no anunciamos la red ?
En otro escenario si nuestra ruta no esta anuncia en ROUTER BORDE ISP ¿Dejariamos de tener internet?

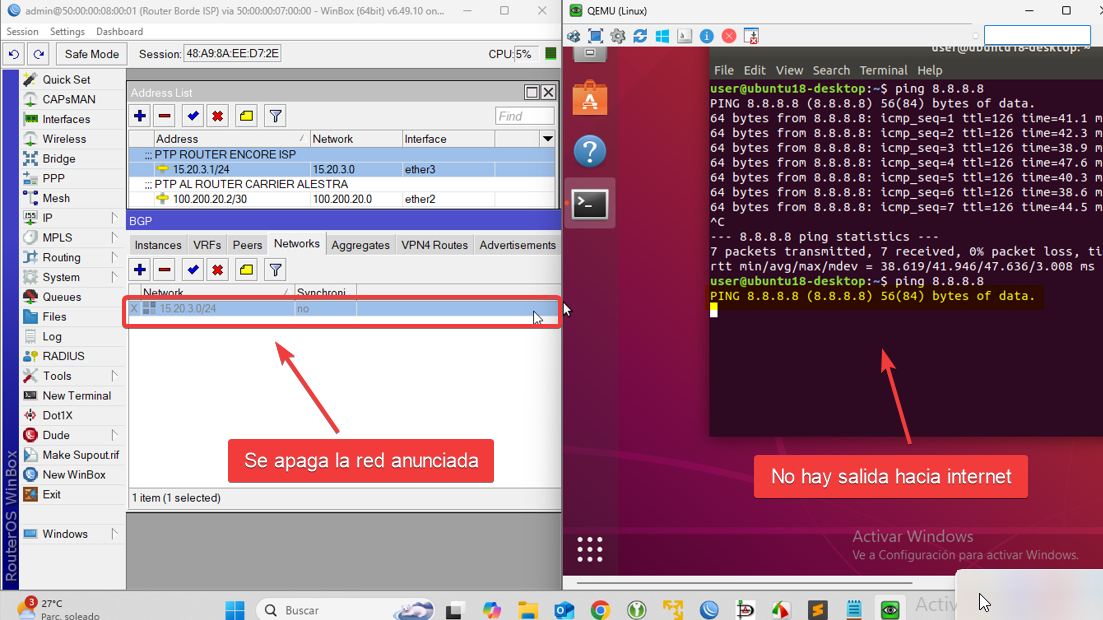

Hagamos la prueba , dejaremos de anunciar la ruta 15.20.1.0/24 en ROUTER BORDE ISP, Al realizar este proceso vemos que Nuestra PC residencial deja de tener internet

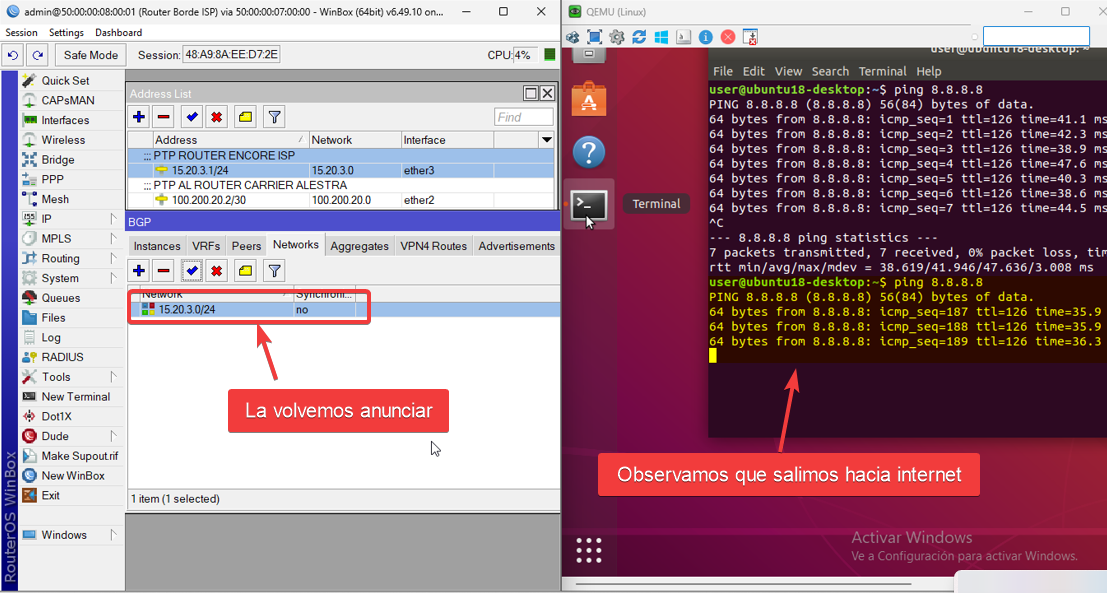

Si lo volvemos habilitar vemos que la pc vuelve a tener internet

Nota

SCRIPTS

ROUTER CARRIER ALESTRA

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=100 redistribute-connected=yes

/ip address

add address=100.200.20.1/30 comment="PTP AL ROUTER BORDE ISP" interface=\

    ether2 network=100.200.20.0

/ip dhcp-client

add disabled=no interface=ether1

/ip firewall nat

add action=masquerade chain=srcnat out-interface=ether1

/routing bgp network

add network=100.200.20.0/30 synchronize=no

/routing bgp peer

add default-originate=always name=Peer-to-RouterBordeISP remote-address=\

    100.200.20.2 remote-as=200 remove-private-as=yes

/system identity

set name="Carrier Alestra"

/tool romon

set enabled=yes

ROUTER BORDE

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=200 comment="AS ROUTER BORDE ISP"

/ip address

add address=100.200.20.2/30 comment="PTP AL ROUTER CARRIER ALESTRA" \

    interface=ether2 network=100.200.20.0

add address=15.20.3.1/24 comment="PTP ROUTER ENCORE ISP" interface=ether3 \

    network=15.20.3.0

/ip dhcp-client

add disabled=no interface=ether1

/ip firewall nat

add action=accept chain=srcnat out-interface=ether2

/routing bgp network

add network=15.20.3.0/24 synchronize=no

/routing bgp peer

add name="Peer-To-Carrier Alestra" remote-address=100.200.20.1 remote-as=100

/system identity

set name="Router Borde ISP"

/tool romon

set enabled=yes

ROUTER ENCORE ISP

/interface bridge

add name=bridge1

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/interface bridge port

add bridge=bridge1 interface=ether2

add bridge=bridge1 interface=ether1

/ip address

add address=15.20.3.2/24 comment="PTP ROUTER BORDE ISP" interface=bridge1 \

    network=15.20.3.0

/ip dhcp-client

# DHCP client can not run on slave interface!

add disabled=no interface=ether1

/ip route

add distance=1 gateway=15.20.3.1

/system identity

set name="Router Encore ISP"

/tool romon

set enabled=yes

Archivos descargables
Aqui puedes decargar el laboratorio

_Exports_unetlab_export-20250227-172825.zip

Nota

Se anexan los scrits RSC para su uso y prueba del laboratorio

REFERENCIAS

Basado en el siguiente manual :

https://foroisp.com/threads/2011-Escenario-full-routing-BGP-y-ruta-por-defecto-BGP
https://foroisp.com/threads/2053-BGP-en-Microtik-con-2-ASN?p=2866#post2866
