Sesion BGP ipv4 con carrier, entregando IP publicas a cliente comercial Con 3 opcione

[MarigerGarcia]

OPCION 2 Sesion BGP ipv4 con carrier, entregando IP publicas a cliente comercial

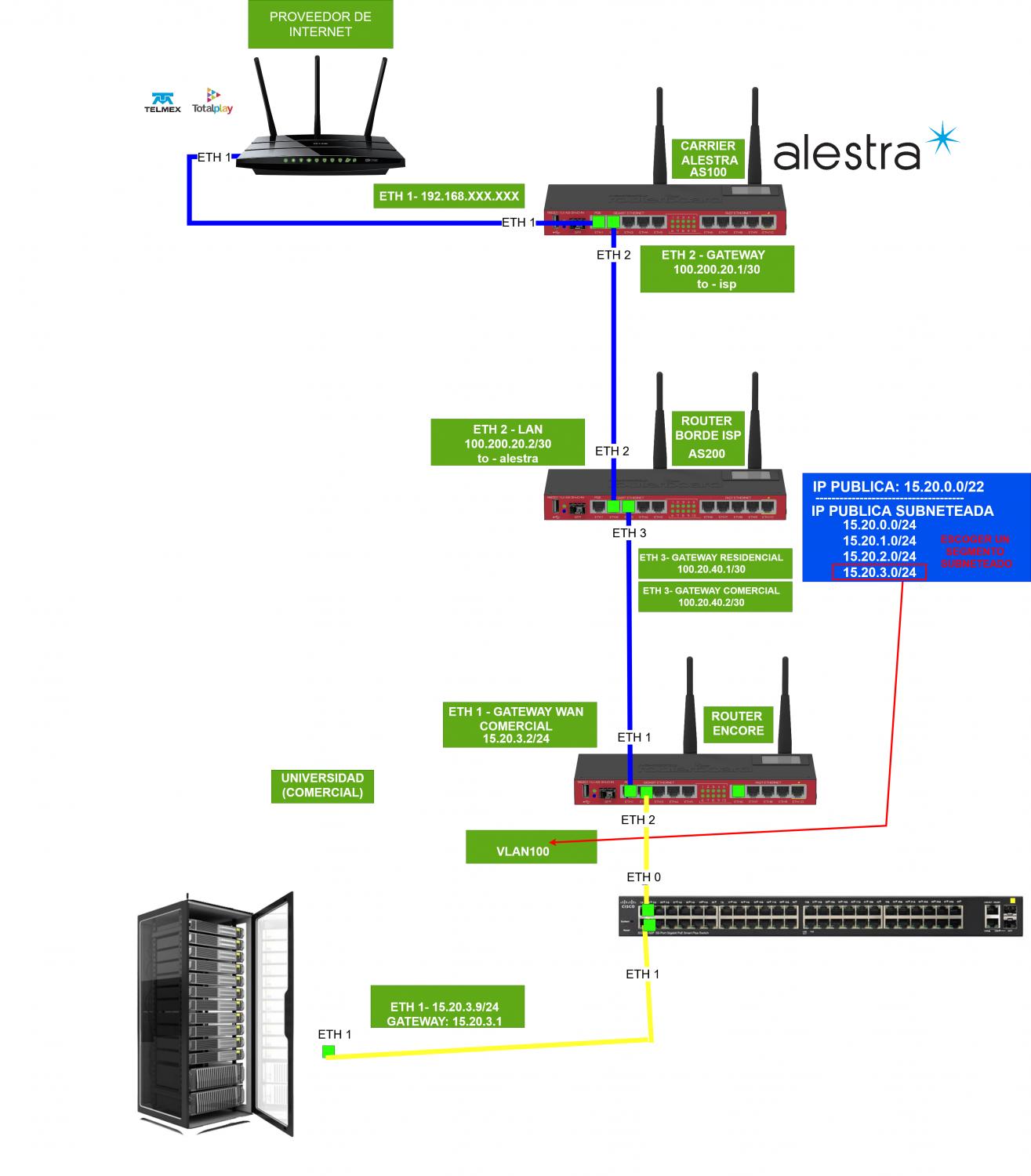

Paso 1 Laboratorio
se realiza la reestructura del laboratorio BGP, para entregar las IP'S atravez de rutas

PASO 2 Reasignar las IPs del ROUTER BORDE
Configure la ip que ira en la interfaz que conectara a ROUTER ENCORE ISP en cada una de las interfaces Ethernet de cada router
Como puedes ver en la imagen tenemos La ip por defecto que nos da salida a internet hacia el ROUTER CARRIER ALESTRA y la IP que nos apoyara a conectarnos con nuestro ROUTER ENCORE ISP
Por comando

/ip address

add address=100.200.20.2/30 comment="PTP AL ROUTER CARRIER ALESTRA" \

    interface=ether2 network=100.200.20.0

add address=100.20.40.1/30 comment="PTP-ROUTER ENCORE ISP" interface=ether3 \

    network=100.20.40.0

Por interfaz


PASO 3 RUTEO
Agregamos la ruta que nos va ayudar a que podamos entregar nuestras IP's publicas a nuestros clientes desde el ROUTER ENCORE ISP
Por comando

/ip route

add comment="Pool /24 Route Static" distance=1 dst-address=15.20.3.0/24 \

    gateway=100.20.40.2

Por interfaz


PASO 4 Anunciamos el prefijo que hara punto a punto con el encore
Agregamos las redes que vamos anunciar en el apartado networks Los que vamos a declarar en nuestro router
Por comando

/routing bgp network

add network=15.20.3.0/24 synchronize=no

add network=100.20.40.0/30 synchronize=no

Nota

Ahora vamos a configurar el ROUTER ENCORE

PASO 5

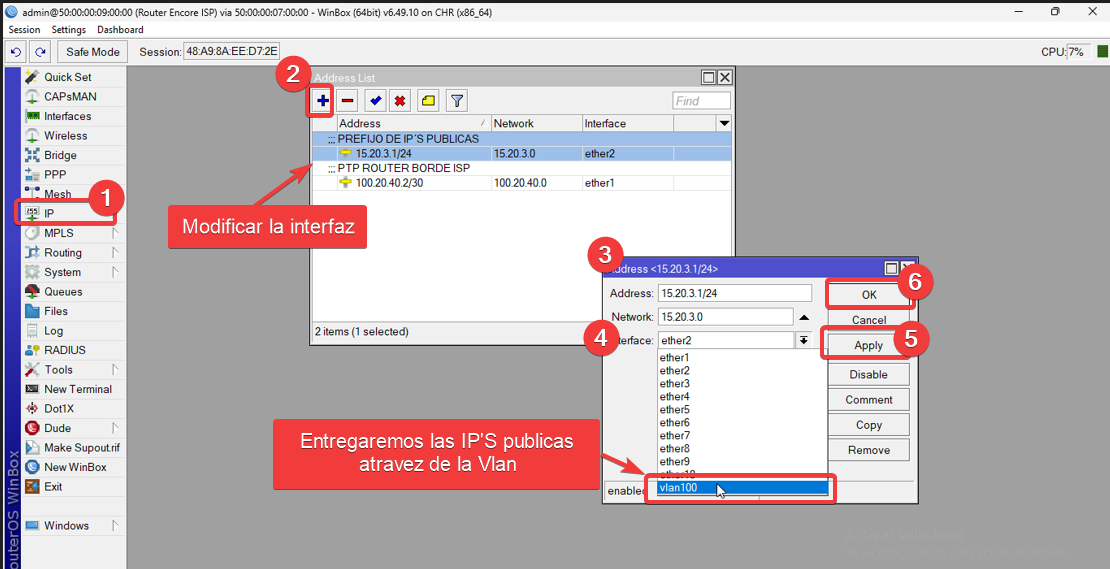

Reasignar las IPs del ROUTER ENCORE
Por comando

/ip address

add address=100.20.40.2/30 comment="PTP ROUTER BORDE ISP" interface=ether1 \

    network=100.20.40.0

add address=15.20.3.1/24 comment="PREFIJO DE IP\B4S PUBLICAS" interface=\

    ether2 network=15.20.3.0

Por Interfaz

Nota

En este router es nesesario borrar la configuracion del bridge ya que no la ocupamos en este ecesenario

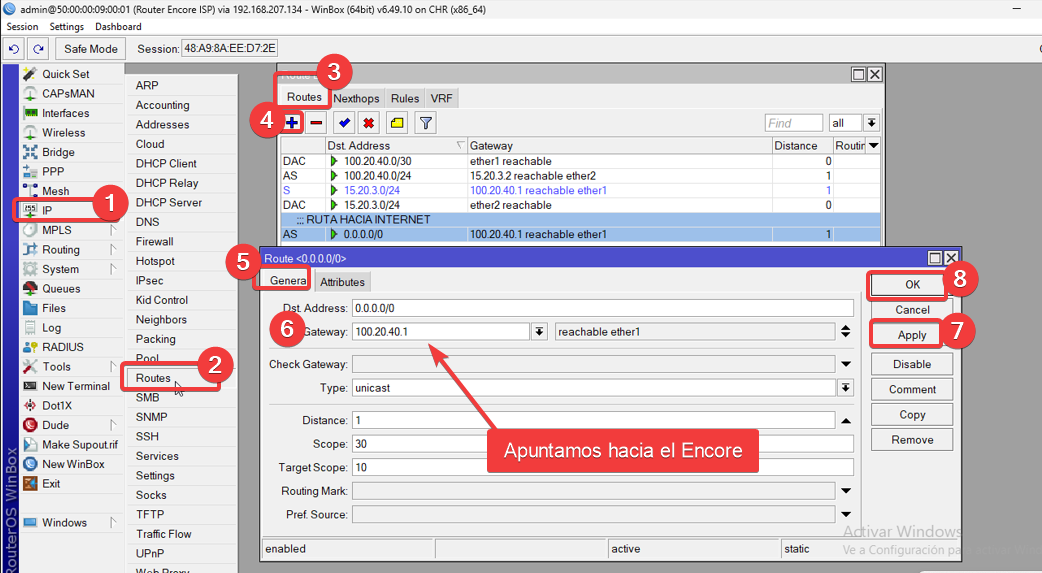

PASO 6 Agregamos la ruta de internet

Habilitamos la ruta hacia internet apuntado a la IP de ROUTER BORDE ISP
0.0.0.0/0 Hacia el gateway 100.20.40.1
Por comandos

/ip route

add comment="RUTA INTERNET" distance=1 gateway=100.20.40.1

Por interfaz


Verificacion

Nota

Verificamos que tengamos internet en ROUTER ENCORE ISP

PASO7 Configuracion de la PC CLIENTE COMERCIAL
Abrimos nuestra PC CLIENTE RESIDENCIAL y nos dirigimos en la red Wired connected , asi como se visualiza en la siguiente imagen
Habilitamos la red y damos clic en ajustes

Agregamos una ip de la red de segmento que declaramos en Ether 2 de nuestro ROUTER ENCORE ISP

Parametros
IP ADRRESS :15.20.3.9
MASCARA 255.255.255.0
GATEWAY:15.20.3.1
DNS :8.8.8.8

Una vez que ya este declarado damos clic en apply

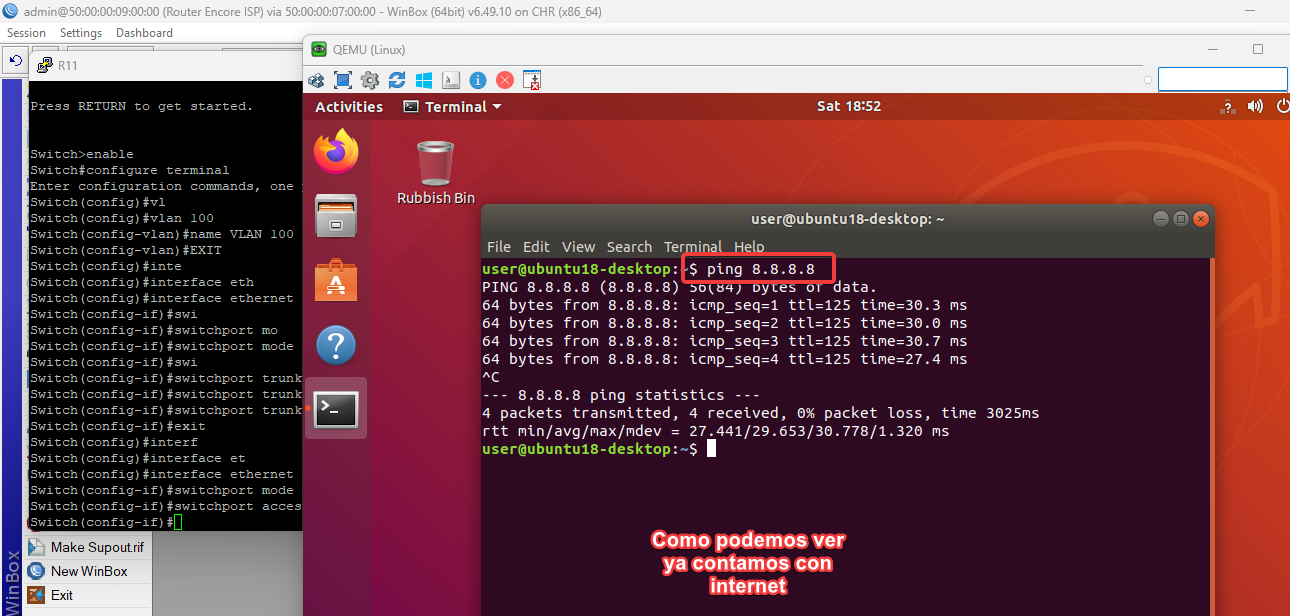

PING
Probamos que tengamos salida hacia internet

Nota

SCRIPTS

ROUTER CARRIER ALESTRA

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=100 redistribute-connected=yes

/ip address

add address=100.200.20.1/30 comment="PTP AL ROUTER BORDE ISP" interface=\

    ether2 network=100.200.20.0

/ip dhcp-client

add disabled=no interface=ether1

/ip firewall nat

add action=masquerade chain=srcnat out-interface=ether1

/routing bgp network

add network=100.200.20.0/30 synchronize=no

/routing bgp peer

add default-originate=always name=Peer-to-RouterBordeISP remote-address=\

    100.200.20.2 remote-as=200 remove-private-as=yes

/system identity

set name="Carrier Alestra"

/tool romon

set enabled=yes

ROUTER BORDE

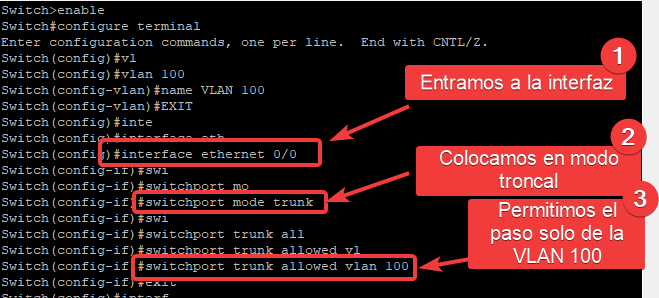

/interface vlan

add interface=ether3 name=vlan100 use-service-tag=yes vlan-id=100

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=200 comment="AS ROUTER BORDE ISP"

/routing ospf instance

set [ find default=yes ] router-id=2.2.2.2

/ip address

add address=100.200.20.2/30 comment="PTP AL ROUTER CARRIER ALESTRA" \

    interface=ether2 network=100.200.20.0

add address=100.20.40.1/30 comment="PTP-ROUTER ENCORE ISP" interface=ether3 \

    network=100.20.40.0

/ip dhcp-client

add disabled=no interface=ether1

/ip dns

set servers=8.8.8.8

/ip firewall nat

add action=accept chain=srcnat out-interface=ether2

/ip route

add comment="Pool /24 Route Static" distance=1 dst-address=15.20.3.0/24 \

    gateway=100.20.40.2

/routing bgp network

add network=15.20.3.0/24 synchronize=no

add network=100.20.40.0/30 synchronize=no

/routing bgp peer

add name="Peer-To-Carrier Alestra" remote-address=100.200.20.1 remote-as=100

/routing ospf interface

add disabled=yes interface=ether3 network-type=point-to-point

/routing ospf network

add area=backbone disabled=yes network=100.200.20.0/30

add area=backbone disabled=yes network=100.20.40.0/30

add area=backbone disabled=yes network=15.20.3.0/24

/system identity

set name="Router Borde ISP"

/tool romon

set enabled=yes

ROUTER ENCORE

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/ip pool

add name=dhcp_pool0 ranges=15.20.3.2-15.20.3.254

add name=dhcp_pool1 ranges=15.20.3.2-15.20.3.254

/routing ospf instance

set [ find default=yes ] router-id=1.1.1.1

/ip address

add address=100.20.40.2/30 comment="PTP ROUTER BORDE ISP" interface=ether1 \

    network=100.20.40.0

add address=15.20.3.1/24 comment="PREFIJO DE IP\B4S PUBLICAS" interface=\

    ether2 network=15.20.3.0

/ip dhcp-client

add disabled=no interface=ether1

/ip dhcp-server network

add address=15.20.3.0/24 dns-server=8.8.8.8 gateway=15.20.3.1

/ip dns

set servers=8.8.8.8

/ip route

add comment="RUTA HACIA INTERNET" distance=1 gateway=100.20.40.1

add distance=1 dst-address=15.20.3.0/24 gateway=100.20.40.1

add distance=1 dst-address=100.20.40.0/24 gateway=15.20.3.2

/routing ospf interface

add network-type=point-to-point

add interface=ether1 network-type=point-to-point

add network-type=point-to-point

/routing ospf network

add area=backbone network=15.20.3.0/24

add area=backbone network=100.20.40.0/30

/system identity

set name="Router Encore ISP"

/tool romon

set enabled=yes
