Sesion BGP ipv4 con carrier, entregando IP publicas a cliente comercial Con 3 opcione

[MarigerGarcia]

OPCION 3 Sesión BGP ipv4 con carrier, entregando IP publicas a cliente comercial Con vlans
Descripción
En este escenario vamos a entregar las IPs publicas a los clientes comerciales atravez de una vlan ,en mi caso voy a utilizar la vlan 100, Vamos a empezar a configurar desde el ROUTER ENCORE ISP

Nota

No movemos configuración en ROUTER CARRIE ALESTRA y ROUTER BORDE

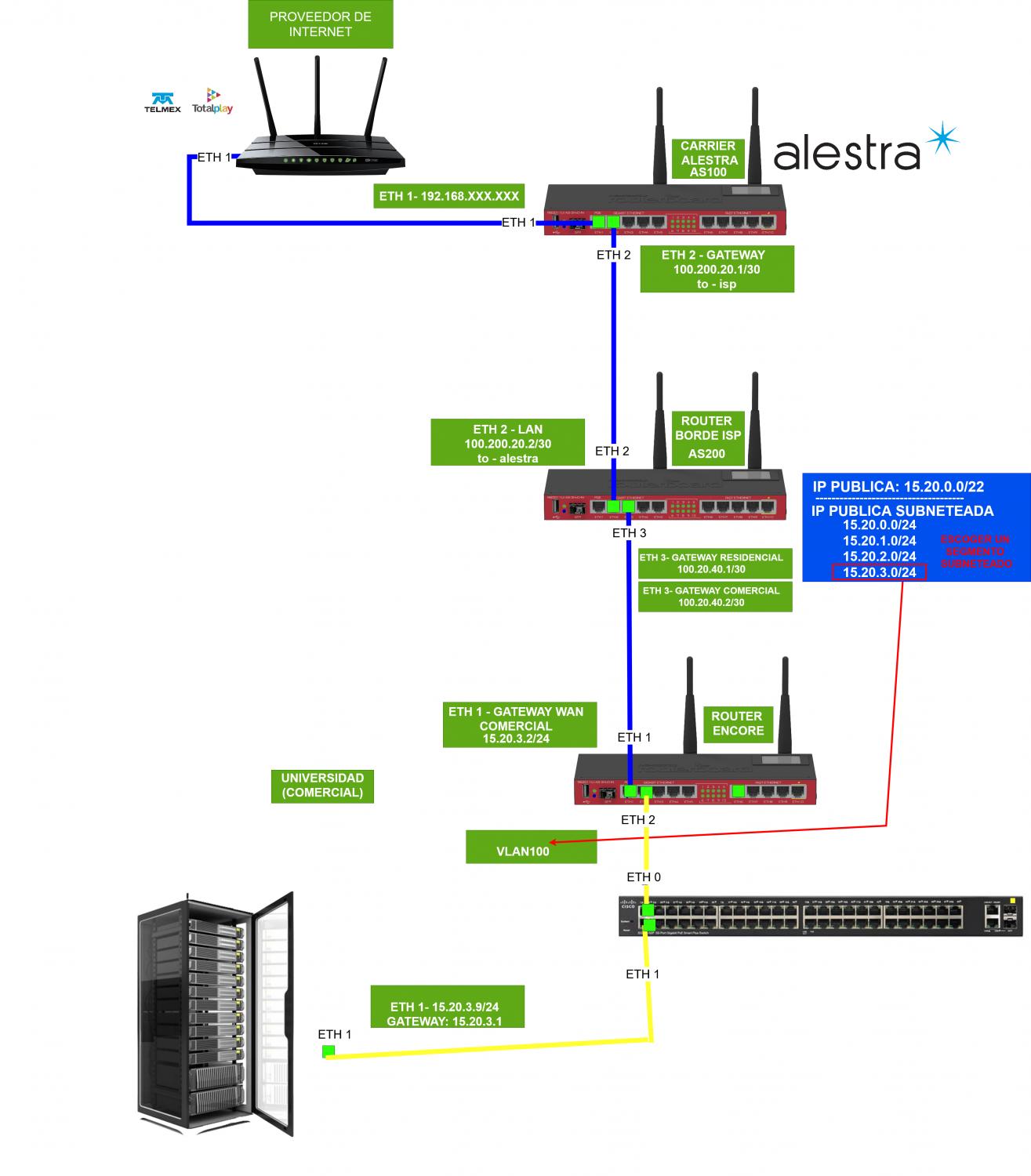

Paso 1Laboratorio
se realiza la reestructura del laboratorio BGP, para entregar las IP'S atravez de VLANS

PASO 2 Creacion de la VLAN
Habilitamos En este paso creamos la vlan que nos ayudara entregar las Ips publicas,Nos dirigimos a la pestaña interfaces, se abrirá una nueva ventana, esta ventana tiene varias pestañas, seleccionamos la pestaña VLAN. Se muestra la interface de VLAN y nos aparece un símbolo de +, damos clic en este símbolo y se abrirá una ventana nueva donde crearemos nuestras interfaces lógicas Vlans

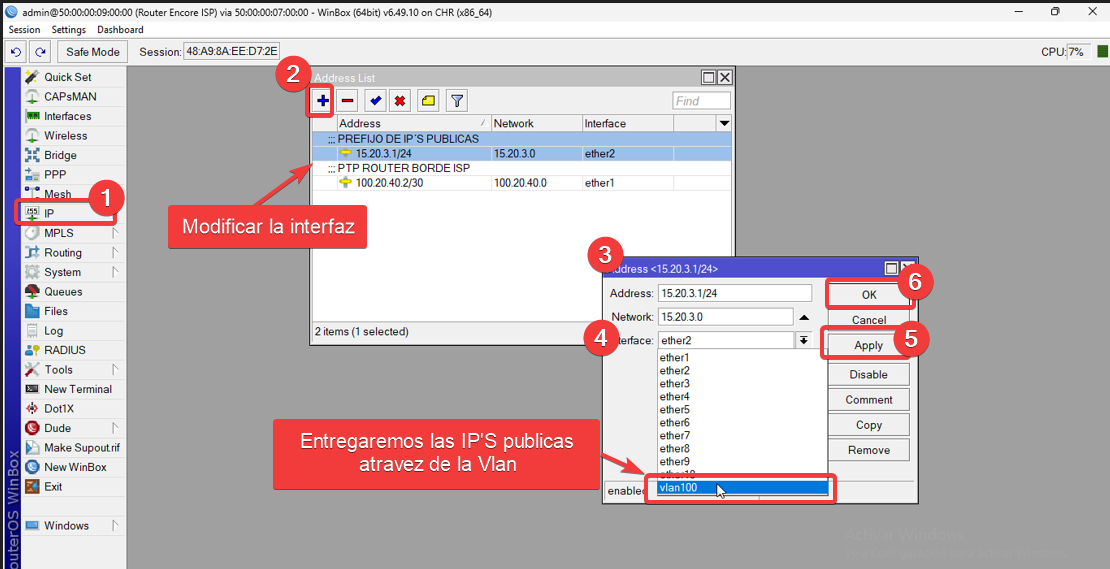

PASO 3Reasignar las IPs del ROUTER ENCORE
cambiamos la interfaz en lugar que sea ethernet 2 como anteriormente lo teniamos configurado , lo vamos a cambiar por la Vlan 100 que acabamos de crear
Por comando

/ip addressadd address=100.20.40.2/30 comment="PTP ROUTER BORDE ISP" interface=ether1 \

    network=100.20.40.0

add address=15.20.3.1/24 comment="PREFIJO DE IP\B4S PUBLICAS" interface=\

    vlan100 network=15.20.3.0

Por Interfaz

Nota

si ya cuentas con la ruta creada omite el paso 4

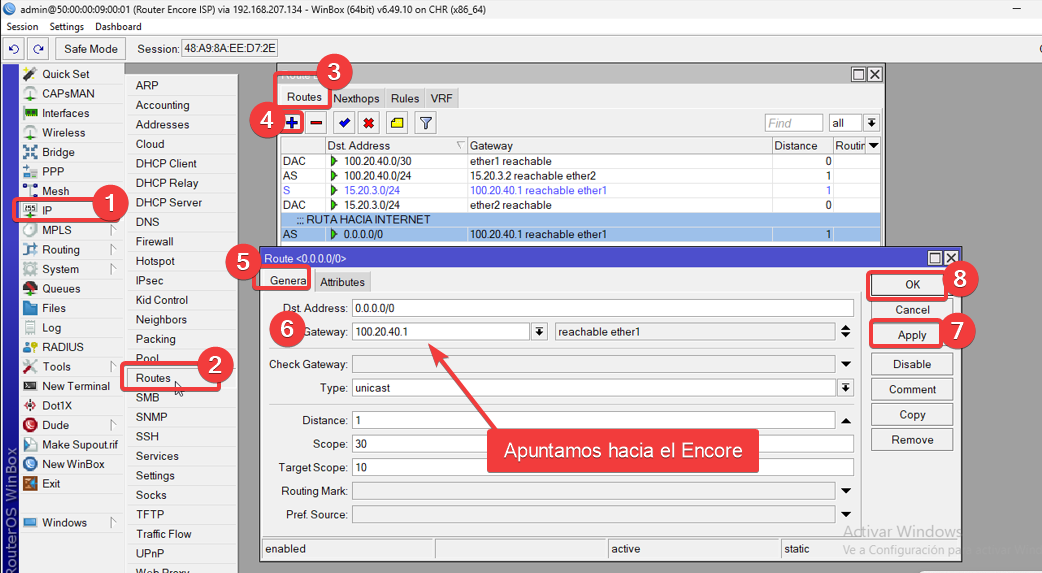

PASO4 Agregamos la ruta de internet

Habilitamos la ruta hacia internet apuntado a la IP de ROUTER BORDE ISP
0.0.0.0/0 Hacia el gateway 100.20.40.1
Por comandos

/ip route

add comment="RUTA INTERNET" distance=1 gateway=100.20.40.1

Por interfaz

PASO 5
Configuracion de las vlans en SW1-COMERCIAL
En este switch cisco io level 2 vamos a configurar las siguientes VLAN100

Nota

Puedes ocupar la marca del switch de tu preferencia

VLAN ID	Nombre de la VLAN	Puertos
100	VLAN 100	Ethernet 0

Los puertos que serán usados como troncales es el Ethernet 0 y la que sera como acceso sera el puerto Ethernet 1

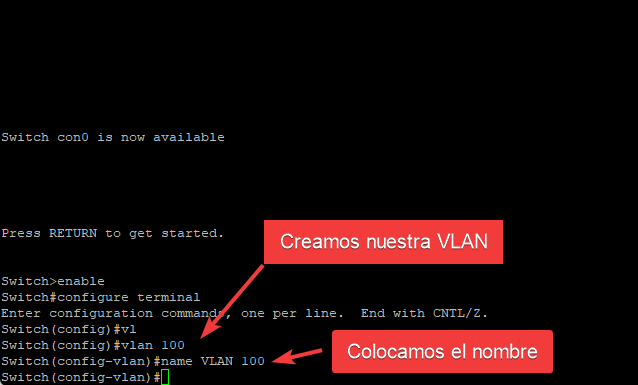

Creamos la vlan
entramos en modo configuración y agregamos los siguientes comandos
Comando

Enable

configure terminal

vlan 100

name VLAN 100

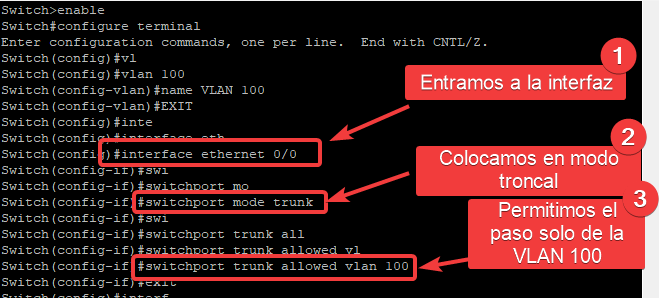

Ya que tenemos creado nuestra Vlan con su ID y Nombre toca asignarlo al puerto del switch, Entramos a la interface del switch, configuramos la interfaz Ethernet 0 que sea modo TRUNK y que permita la vlan
Comando

interface ethernet 0/0

switchport mode trunk

switchport trunk allowed vlan 100

Seguidamente se configura en el Ethernet 1 la interfaz en modo acceso y permitimos su paso
comandos

interface ethernet 0/1

switchport mode acces

switchport acces vlan 100

copy startup-config running-config

Nota

Recuerda que el switch guarda la informacion en la memoria volatil, tenemos que guardarlo en la memoria NVRAM

Comando

copy startup-config running-config

PASO[NUMERO_PASO]6[/NUMERO_PASO] Configuracion de la PC CLIENTE COMERCIAL
[NOTA_ADVERTENCIA]En este punto tu PC debe ya estar configurada y deberia tener internet, si no esta configurada seguimos los pasos[/NOTA_ADVERTENCIA]
Abrimos nuestra PC CLIENTE RESIDENCIAL y nos dirigimos en la red Wired connected , asi como se visualiza en la siguiente imagen
Habilitamos la red y damos clic en ajustes
Agregamos una ip de la red de segmento que declaramos en Ether 2 de nuestro ROUTER ENCORE ISP

Parametros
IP ADRRESS :15.20.3.9
MASCARA 255.255.255.0
GATEWAY:15.20.3.1
DNS :8.8.8.8

Una vez que ya este declarado damos clic en apply

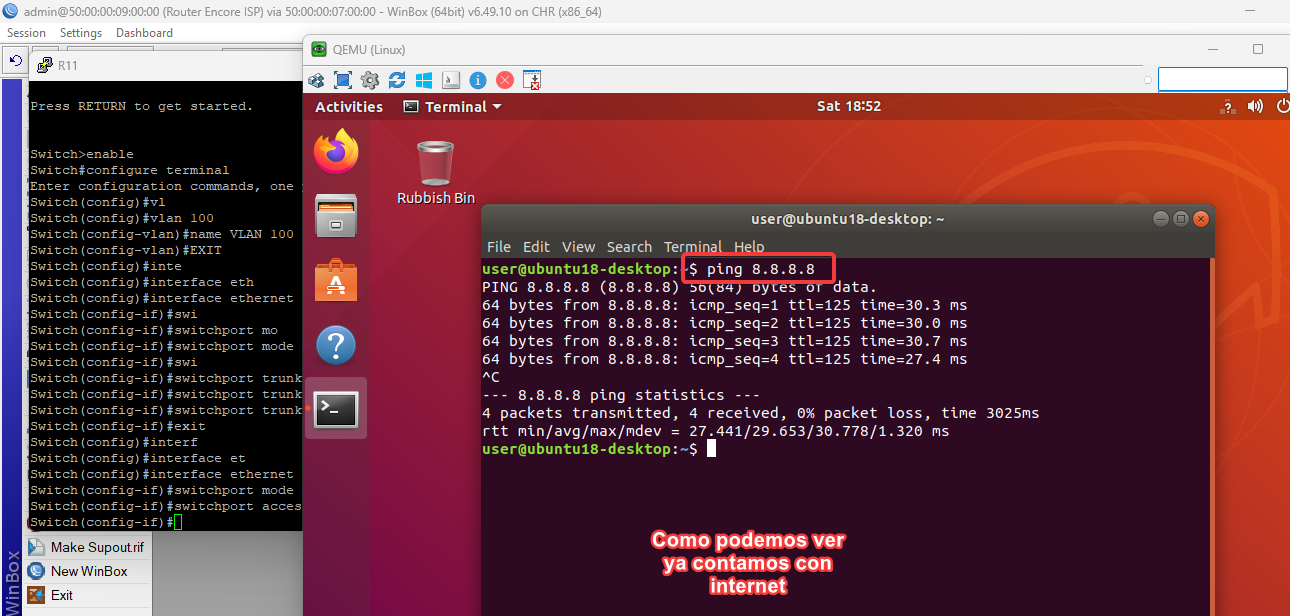

PING
Probamos que tengamos salida hacia internet

Nota

SCRIPTS

ROUTER CARRIER ALESTRA

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=100 redistribute-connected=yes

/ip address

add address=100.200.20.1/30 comment="PTP AL ROUTER BORDE ISP" interface=\

    ether2 network=100.200.20.0

/ip dhcp-client

add disabled=no interface=ether1

/ip firewall nat

add action=masquerade chain=srcnat out-interface=ether1

/routing bgp network

add network=100.200.20.0/30 synchronize=no

/routing bgp peer

add default-originate=always name=Peer-to-RouterBordeISP remote-address=\

    100.200.20.2 remote-as=200 remove-private-as=yes

/system identity

set name="Carrier Alestra"

/tool romon

set enabled=yes

ROUTER BORDE

/interface vlan

add interface=ether3 name=vlan100 use-service-tag=yes vlan-id=100

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=200 comment="AS ROUTER BORDE ISP"

/ip address

add address=100.200.20.2/30 comment="PTP AL ROUTER CARRIER ALESTRA" \

    interface=ether2 network=100.200.20.0

add address=100.20.40.1/30 comment="PTP-ROUTER ENCORE ISP" interface=ether3 \

    network=100.20.40.0

/ip dhcp-client

add disabled=no interface=ether1

/ip dns

set servers=8.8.8.8

/ip firewall nat

add action=accept chain=srcnat out-interface=ether2

/ip route

add comment="Pool /24 Route Static" distance=1 dst-address=15.20.3.0/24 \

    gateway=100.20.40.2

/routing bgp network

add network=15.20.3.0/24 synchronize=no

add network=100.20.40.0/30 synchronize=no

/routing bgp peer

add name="Peer-To-Carrier Alestra" remote-address=100.200.20.1 remote-as=100

/system identity

set name="Router Borde ISP"

/tool romon

set enabled=yes

Router Encore

/interface vlan

add interface=ether2 name=vlan100 vlan-id=100

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing ospf instance

set [ find default=yes ] disabled=yes router-id=1.1.1.1

/ip address

add address=100.20.40.2/30 comment="PTP ROUTER BORDE ISP" interface=ether1 \

    network=100.20.40.0

add address=15.20.3.1/24 comment="PREFIJO DE IP\B4S PUBLICAS" interface=\

    vlan100 network=15.20.3.0

/ip dhcp-server network

add address=15.20.3.0/24 dns-server=8.8.8.8 gateway=15.20.3.1

/ip dns

set servers=8.8.8.8

/ip route

add comment="RUTA HACIA INTERNET" distance=1 gateway=100.20.40.1

add distance=1 dst-address=15.20.3.0/24 gateway=100.20.40.1

add distance=1 dst-address=100.20.40.0/24 gateway=15.20.3.2

/system identity

set name="Router Encore ISP"

/tool romon

set enabled=yes

SW-1

hostname SW1

vlan 100

name VLAN 100

interface ethernet 0/0

switchport trunk encapsulation dot1q

switchport mode trunk

switchport trunk allowed vlan 100

interface ethernet 0/1

switchport mode acces

switchport acces vlan 100

copy startup-config running-config

Archivos descargables
Aqui puedes decargar el laboratorio
_Exports_unetlab_export-20250304-164615.zip
