Configuración de IXP con Rutas BGP y Failover mediante AS-PATH y Prepending en Cisco

[miguel20]

En este laboratorio se simula un entorno de interconexión de redes donde dos ISP (InterCun y TotalPlay) utilizan un IXP (Internet Exchange Point) como vía preferencial para alcanzar los servicios CDN de proveedores como Google y Facebook.
El objetivo principal es optimizar la entrega de contenido a los clientes finales, priorizando rutas más directas y eficientes mediante políticas de BGP basadas en la longitud del AS Path.


A través del uso de técnicas como AS Path Prepend y la configuración de múltiples rutas BGP, se logra que los routers de borde de los ISP seleccionen, de forma automática, las rutas más cercanas (vía el IXP) como primera opción. En caso de fallos o pérdida de comunicación con el IXP, se garantiza una segunda ruta alternativa a través de carriers de tránsito (Alestra y Cirion).



Entorno del laboratorio:

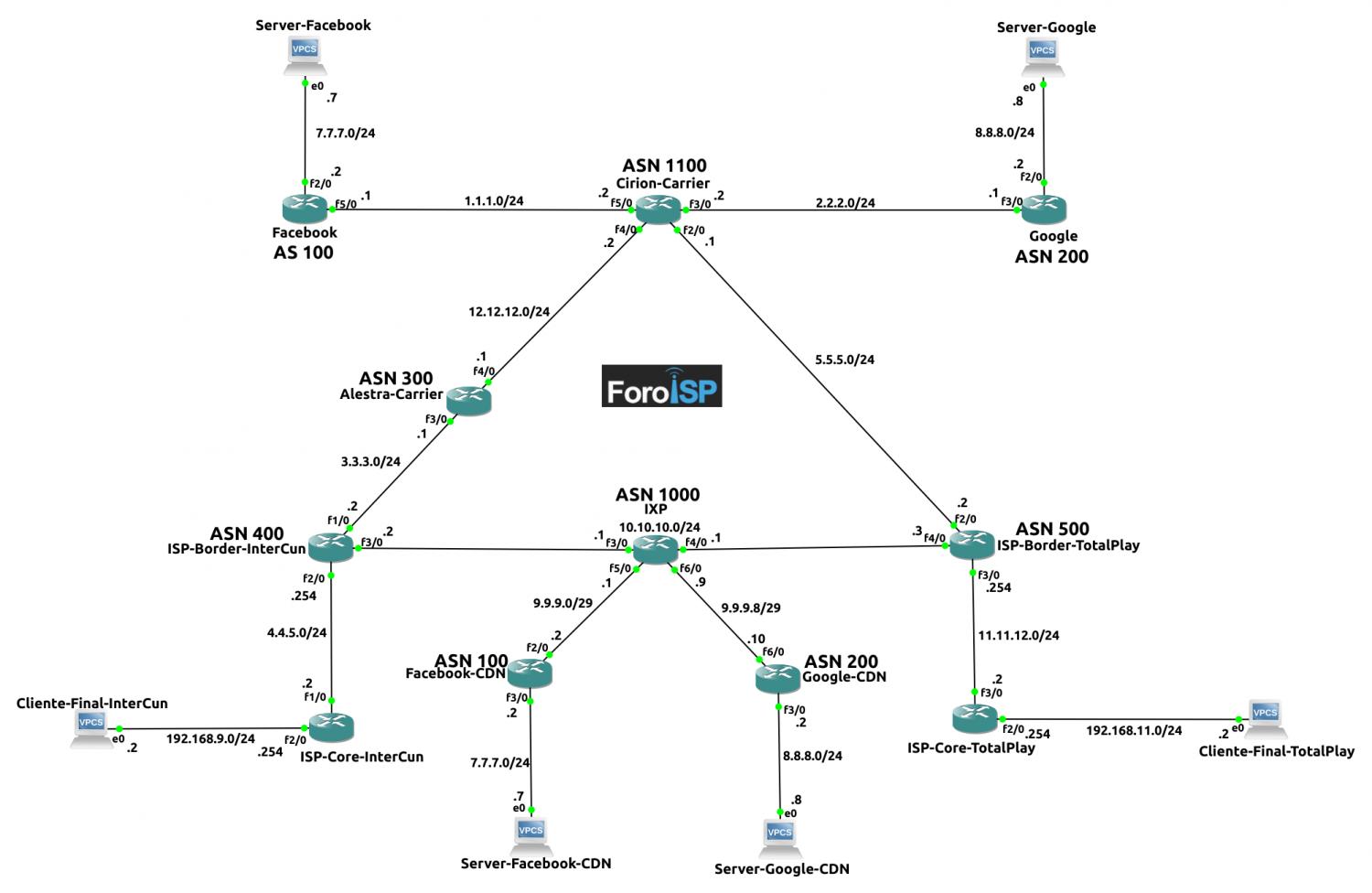

Este laboratorio se desarrolla en GNS3 utilizando routers virtuales Cisco C7200. Sin embargo, también es totalmente compatible con EVE-NG o PNetLab, siempre que se siga la misma topología de red propuesta.
Se adjunta la imagen del router Cisco C7200 utilizada en GNS3 para facilitar la replicación del entorno. Link descargar imagen cisco c7200 https://drive.google.com/drive/folde...kn?usp=sharing

Configurar Router ISP-Border-InterCun (ASN 400)

enable

configure terminal

hostname ISP-Border-InterCun





! Interfaces

interface FastEthernet1/0

 description to Alestra-Carrier

 ip address 3.3.3.2 255.255.255.0

 no shutdown





interface FastEthernet2/0

 description LAN ISP-Core-InterCun

 ip address 4.4.5.254 255.255.255.0

 no shutdown





interface FastEthernet3/0

 description to IXP

 ip address 10.10.10.2 255.255.255.0

 no shutdown





! BGP

router bgp 400

 ! Peer to IXP

 neighbor 10.10.10.1 remote-as 1000

 ! Peer to Alestra-Carrier

 neighbor 3.3.3.1 remote-as 300

 ! Anunciar redes

 network 4.4.4.0 mask 255.255.255.0

 network 4.4.5.0 mask 255.255.255.0

 network 10.10.10.0 mask 255.255.255.0

Configurar Router ISP-Core-Intercun

enable

configure terminal

hostname ISP-Core-InterCun





! Interfaces

interface FastEthernet1/0

 description to-ISP-Border-Intercun

 ip address 4.4.5.2 255.255.255.0

 ip nat outside

 no shutdown





interface FastEthernet2/0

 description to-Cliente-Final

 ip address 192.168.9.254 255.255.255.0

 ip nat inside

 no shutdown





! ACL para permitir todo el tráfico desde la LAN:

access-list 1 permit 192.168.9.0 0.0.0.255





! NAT

ip nat inside source list 1 interface FastEthernet1/0 overload





! Ruta por defecto

ip route 0.0.0.0 0.0.0.0 4.4.5.254

Configurar Router IXP (ASN 1000)

enable

configure terminal

hostname IXP





bridge irb

bridge 1 protocol ieee

bridge 1 route ip

bridge 2 protocol ieee

bridge 2 route ip





! Interfaces

interface FastEthernet3/0

 description to ISP-Border-Intercun

 no shutdown

 bridge-group 1





interface FastEthernet4/0

 description to ISP-Border-TotalPlay

 no shutdown

 bridge-group 1





interface BVI1

 description Bridge ISPs Borde

 ip address 10.10.10.1 255.255.255.0

 no shutdown





interface FastEthernet5/0

 description to Facebook-CDN

 ip address 9.9.9.1 255.255.255.248

 no shutdown





interface FastEthernet6/0

 description Google-CDN

 ip address 9.9.9.9 255.255.255.248

 no shutdown





! BGP

router bgp 1000

 ! Peer to ISP-Border-InterCun

 neighbor 10.10.10.2 remote-as 400

 ! Peer to ISP-Border-Totalplay

 neighbor 10.10.10.3 remote-as 500

 ! Peer Facebook-CDN

 neighbor 9.9.9.2 remote-as 100

 ! Peer to Google-CDN

 neighbor 9.9.9.10 remote-as 200

 ! Anunciar redes

 network 10.10.10.0 mask 255.255.255.0

Configurar Router Google-CDN (ASN 200)

enable

configure terminal

hostname Google-CDN





! Interfaces

interface FastEthernet3/0

 description to-Server-Google-CDN

 ip address 8.8.8.2 255.255.255.0

 no shutdown





interface FastEthernet6/0

 description to-IXP

 ip address 9.9.9.10 255.255.255.248

 no shutdown





! BGP

router bgp 200

 ! peer to IXP

 neighbor 9.9.9.9 remote-as 1000

 ! Anunciar redes

 network 8.8.8.0 mask 255.255.255.0

Configurar Router Facebook-CDN (ASN 100)

enable

configure terminal

hostname Facebook-CDN





! Interfaces

interface FastEthernet2/0

 description to-IXP

 ip address 9.9.9.2 255.255.255.248

 no shutdown





interface FastEthernet3/0

 description to-Server-Facebook-CDN

 ip address 7.7.7.2 255.255.255.0

 no shutdown





! BGP

router bgp 100

 ! Peer to IXP

 neighbor 9.9.9.1 remote-as 1000

 ! Anunciar redes

 network 7.7.7.0 mask 255.255.255.0

Configurar Router ISP-Borde-TotalPlay (ASN 500)

enable

configure terminal

hostname ISP-Borde-TotalPlay





! Interfaces

interface FastEthernet2/0

 description to-Cirion-Carrier

 ip address 5.5.5.2 255.255.255.0

 no shutdown





interface FastEthernet3/0

 description to-ISP-Core-TotalPlay

 ip address 11.11.12.254 255.255.255.0

 no shutdown





interface FastEthernet4/0

 description to-IPX

 ip address 10.10.10.3 255.255.255.0

 no shutdown





! Filtro para simular un carrier extra, con esto hara que la ruta mas larga as path sea hacia cirion-carrier y la mas corta sea IXP, ya que sin esto se tendria 2 rutas iguales y no se podria prefenciar la ruta hacia ixp.

route-map PREPEND_IN permit 10

 set as-path prepend 500 500





! BGP

router bgp 500

 ! Peer to IXP

 neighbor 10.10.10.1 remote-as 1000

 ! Peer to Cirion-Carrier

 neighbor 5.5.5.1 remote-as 1100

 ! Peer to Cirion-Carrier (Carrier simulado)

 neighbor 5.5.5.1 route-map PREPEND_IN in

 ! Anunciar redes

 network 11.11.11.0 mask 255.255.255.0

 network 11.11.12.0 mask 255.255.255.0

Configurar Router ISP-Core-TotalPlay

enable

configure terminal

hostname ISP-Core-TotalPlay





! Interfaces

interface FastEthernet2/0

 description to-Cliente-Final

 ip address 192.168.11.254 255.255.255.0

 ip nat inside

 no shutdown





interface FastEthernet3/0

 description to-ISP-Border-TotalPlay

 ip address 11.11.12.2 255.255.255.0

 ip nat outside

 no shutdown





! ACL para permitir NAT desde la red LAN:

access-list 1 permit 192.168.11.0 0.0.0.255





! NAT

ip nat inside source list 1 interface FastEthernet3/0 overload





! Ruta por defecto

ip route 0.0.0.0 0.0.0.0 11.11.12.254

Configurar Router Alestra-Carrier (ASN 300)

enable

configure terminal

hostname Alestra-Carrier





! Interfaces

interface FastEthernet3/0

 description to-ISP-Borde-Intercun

 ip address 3.3.3.1 255.255.255.0

 no shutdown





interface FastEthernet4/0

 description to-Cirion-Carrier

 ip address 12.12.12.1 255.255.255.0

 no shutdown





! BGP

router bgp 300

 ! Peer to ISP-Borde-Intercun

 neighbor 3.3.3.2 remote-as 400

 ! Peer to Cirion-Carrier

 neighbor 12.12.12.2 remote-as 1100

 ! Anunciar redes

 redistribute connected

Configurar Router Cirion-Carrier (ASN 1100)

enable

configure terminal

hostname Cirion-Carrier





! Interfaces

interface FastEthernet2/0

 description to-ISP-Borde-TotalPlay

 ip address 5.5.5.1 255.255.255.0

 no shutdown





interface FastEthernet3/0

 description to-Google

 ip address 2.2.2.2 255.255.255.0

 no shutdown





interface FastEthernet4/0

 description to-Alestra-Carrier

 ip address 12.12.12.2 255.255.255.0

 no shutdown





interface FastEthernet5/0

 description to-Facebook

 ip address 1.1.1.2 255.255.255.0

 no shutdown





! BGP

router bgp 1100

 ! Peer to Facebook

 neighbor 1.1.1.1 remote-as 100

 ! Peer to Google

 neighbor 2.2.2.1 remote-as 200

 ! Peer to ISP Borde TotalPlay

 neighbor 5.5.5.2 remote-as 500

 ! Peer to Alestra-Carrier

 neighbor 12.12.12.1 remote-as 300

 ! Anunciar redes

 redistribute connected

Configurar Router Facebook (ASN 100)

enable

configure terminal

hostname Facebook





! Interfaces

interface FastEthernet2/0

 description to-Server-Facebook

 ip address 7.7.7.2 255.255.255.0

 no shutdown



interface FastEthernet5/0

 description to-Cirion

 ip address 1.1.1.1 255.255.255.0

 no shutdown





! BGP

router bgp 100

 ! peer con Cirion

 neighbor 1.1.1.2 remote-as 1100

 ! Anunciar red

 network 7.7.7.0 mask 255.255.255.0

Configurar Router Google (ASN 200)

enable

configure terminal

hostname Google





! Interfaces

interface FastEthernet2/0

 description to-Server

 ip address 8.8.8.2 255.255.255.0

 no shutdown





interface FastEthernet3/0

 description to-Cirion-Carrier

 ip address 2.2.2.1 255.255.255.0

 no shutdown





! BGP

router bgp 200

 !Peer-Cirion-Carrier

 neighbor 2.2.2.2 remote-as 1100

 ! Anunciar red

 network 8.8.8.0 mask 255.255.255.0

Configuracion en los servidores
Google: ip 8.8.8.8 255.255.255.0 8.8.8.2
Facebook: ip7.7.7.7 255.255.255.0 7.7.7.2

Configuracion en los servidores cdn
Google CDN: ip 8.8.8.8 255.255.255.0 8.8.8.2
Facebook CDN: ip7.7.7.7 255.255.255.0 7.7.7.2


Verificación en los bordes
En ISP-Border-Intercun

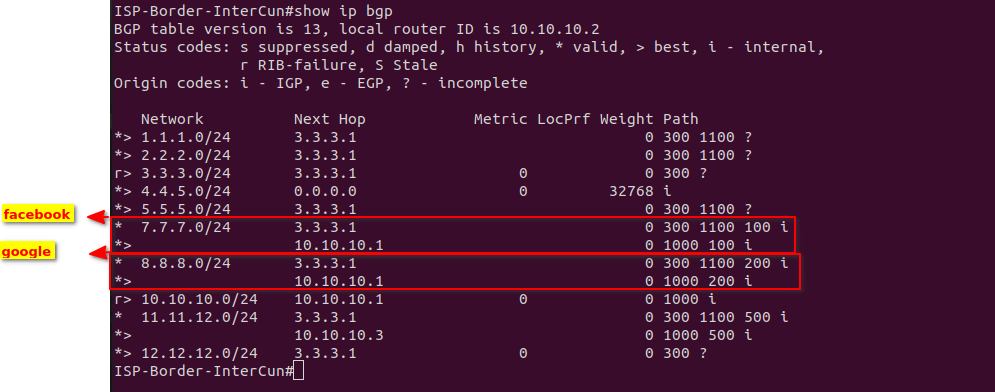

show ip bgp

para llegar A Google (8.8.8.8)
1- Alestra-Carrier 300 > Cirion-Carrier 1100 > Google 200
2- IXP 1000 > Google CDN 100
para llegar A Facebook (7.7.7.7)
1- Alestra-Carrier 300 > Cirion-Carrier 1100 > Facebook 200
2- IXP 1000 > Facebook CDN 200
En ese caso vemos que la mejor ruta es la 2, la del IXP porque es mas corta en cuanto caminos AS Path
En ISP-Border-Total Play

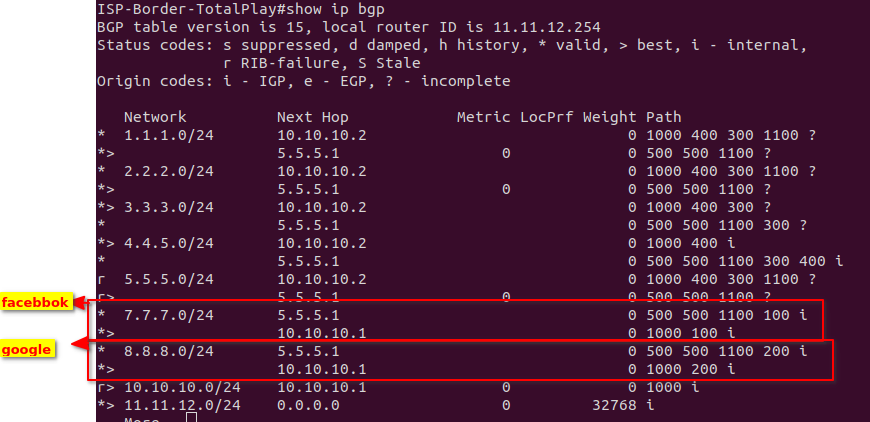

show ip bgp

para llegar A Google (8.8.8.8)
1- Borde Total Play 500, Borde Total Play 500 > Cirion-Carrier 1100 > Google 200
2- IXP 1000 > Google CDN 100
para llegar A Facebook (7.7.7.7)
1- Borde Total Play 500, Borde Total Play 500 > Cirion-Carrier 1100 > Facebook 200
2- IXP 1000 > Facebook CDN 200
si nos damos cuenta se repite el mismo as 500 en el as path, esto porque en la configuración de ISP-Borde-Totalplay se hizo un prepend interno hacia peer de cirion-carrier, esto se hizo para simular un carrier extra es decir para hacer el as path mas largo a proposito para hacer que ese camino sea el segundo preferido para llegar a los servidores google y facebook.
con esto vemos que el mejor camino sera hacia el IXP, y los Carriers como camino secundario


Verificación en los clientes finales.
Configuración en clientes finales

Cliente final Intercun: ip192.168.9.2 255.255.255.0 192.168.9.254

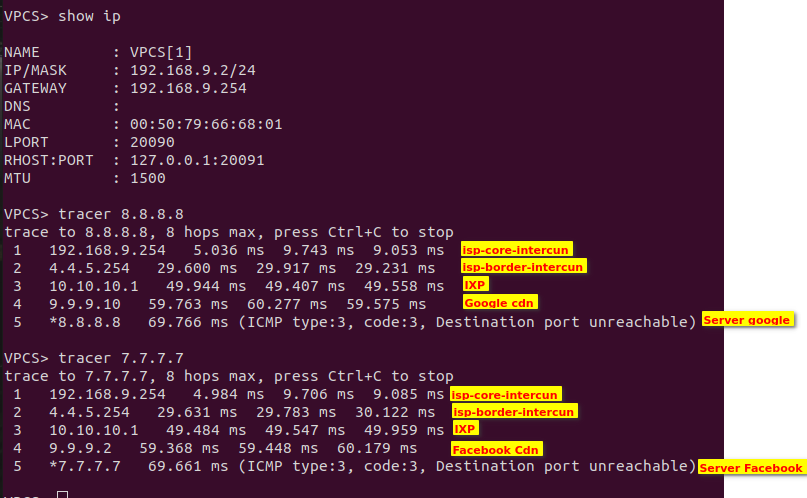

hacemos ping a google y a facebook y vemos que se valla por los cdns del IXP


Cliente final Total play: ip192.168.11.2 255.255.255.0 192.168.11.254

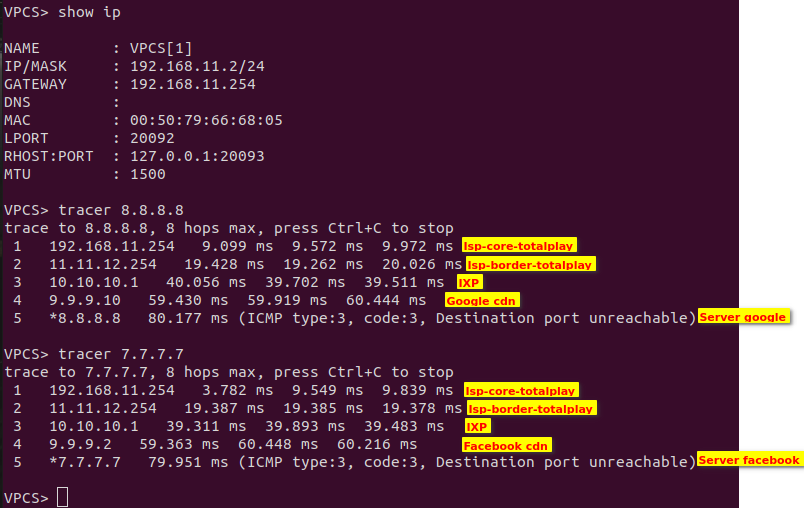

hacemos ping a google y a facebook y vemos que se valla por los cdns del IXP


Simular fallo IXP
entramos a IXP y apagamos las interfaces que conectan a nuestros CDNs

enable

config



! apagar conexion hacia  facebook cdn

interface FastEthernet5/0

 shutdown



! apagar conexion hacia google cdn

interface FastEthernet6/0

 shutdown

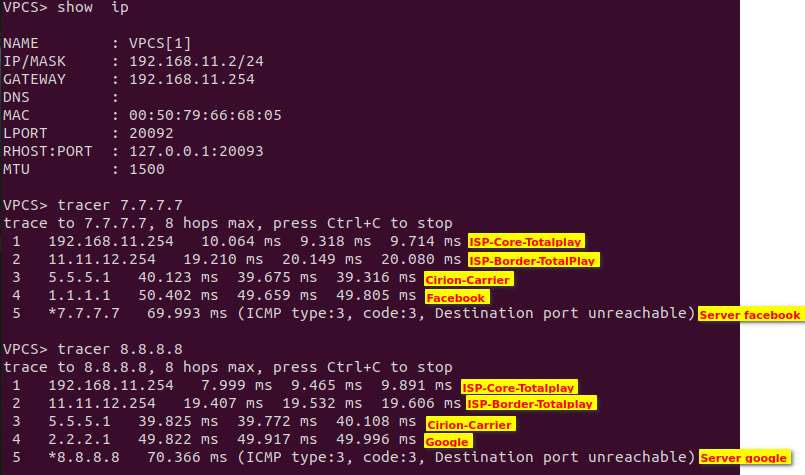

Verificación segunda ruta alternativa, entramos en los clientes finales.

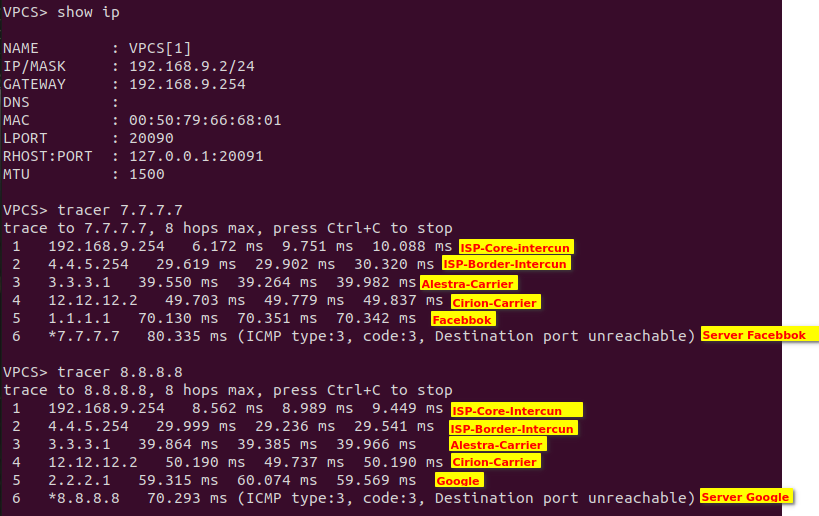

Cliente final Intercun:

Cliente final Total play:


Con esto confirmamos que la segunda mejor ruta en caso que falle IXP o los CDNs sera la de los Carries, si volvemos a encender las interfaces que conectan a nuestros cnds, en automatico volvera a tomar la ruta hacia IXP para asi llegar a los nuestros cdns de google y facebbok
