Escenario BGP Red ISP con Aristas

[josemiguel]

En este post se representará un escenario donde simulamos que redes de internet se están comunicando con una red ISP a través de un Carrier. Los prefijos y ASN utilizados son sólo para emular el laboratorio generado en eve-ng

Nota

Como ayuda, se puede tomar en cuenta los siguientes manuales:
Activar internet en dispositivos Ubuntu en EVE NG
Como entrar por Winbox y poner Romon en Eve NG

Se pretende llegar al siguiente diagrama

Configuración de router Facebook

Este router se usa para simular comunicación hacia Facebook. Como el router tiene su propio ASN esta publicando el prefijo 1.1.1.0/24 y 1.1.1.4/30 mediante BGP.

1 Configurar nombre al router y activar ip routing.

localhost>en

localhost#conf t

localhost(config)#hostname Facebook

Facebook(config)# ip routing

2 Configurar direccionamiento en las interfaces.

Este equipo tiene dos enlaces, uno hacia el router de Alestra y otro hacia un servidor que es a donde deben conectarse los clientes de la red ISP.

Facebook(config)# interface Ethernet2

Facebook(config-if-Et2)# no shutdown

Facebook(config-if-Et2)# no switchport

Facebook(config-if-Et2)# ip address 1.1.1.1/30

Facebook(config-if-Et2)# exit

Facebook(config)# interface Ethernet4

Facebook(config-if-Et4)# no shutdown

Facebook(config-if-Et4)# no switchport

Facebook(config-if-Et4)# ip address 1.1.1.5/30

3 Anuncio de rutas mediante BGP

Agregamos el ASN dentro de la interfaz de BGP, agregamos la red para que BGP se encargue de publicarlas a los demás peer y establecemos el peer con nuestro vecino.

Facebook(config)# router bgp 100

Facebook(config-router-bgp)# router-id 1.1.1.1

Facebook(config-router-bgp)# neighbor 1.1.1.2 remote-as 300

Facebook(config-router-bgp)# neighbor 1.1.1.2 maximum-routes 12000

Facebook(config-router-bgp)# address-family ipv4

Facebook(config-router-bgp-af)# neighbor 1.1.1.2 activate

Facebook(config-router-bgp-af)# network 1.1.1.4/30

Facebook(config-router-bgp-af)# network 1.1.1.0/24

Facebook(config-router-bgp-af)# exit

Facebook(config-router-bgp)# exit

Facebook(config)# write

4 Configuración Servidor Facebook

/ip 1.1.1.6 255.255.255.252 1.1.1.5

Configuración de router Google

De la misma forma en como configuramos el router Facebook, en este configuraremos el peer hacia el router Alestra con la diferencia que aquí estamos anunciando dos prefijos, el 2.2.2.0/24 y el 8.8.8.0/24 mediante BGP.

1 Configurar nombre al router y activar ip routing.

localhost>en

localhost#conf t

localhost(config)#hostname Google

Google(config)# ip routing

2 Configurar direccionamiento en las interfaces.

Este equipo tiene dos enlaces, uno hacia el router de Alestra y otro hacia un servidor que es a donde deben conectarse los clientes de la red ISP.

Facebook(config)# interface Ethernet3

Facebook(config-if-Et2)# no shutdown

Facebook(config-if-Et2)# no switchport

Facebook(config-if-Et2)# ip address 2.2.2.1/24

Facebook(config-if-Et2)# exit

Facebook(config)# interface Ethernet4

Facebook(config-if-Et4)# no shutdown

Facebook(config-if-Et4)# no switchport

Facebook(config-if-Et4)# ip address 8.8.8.1/24

3 Anuncio de rutas mediante BGP

Agregamos el ASN dentro de la interfaz de BGP, agregamos la red para que BGP se encargue de publicarlas a los demás peer y establecemos el peer con nuestro vecino.

Facebook(config)# router bgp 200

Facebook(config-router-bgp)# router-id 2.2.2.1

Facebook(config-router-bgp)# neighbor 2.2.2.2 remote-as 300

Facebook(config-router-bgp)# neighbor 2.2.2.2 maximum-routes 12000

Facebook(config-router-bgp)# address-family ipv4

Facebook(config-router-bgp-af)# neighbor 2.2.2.2 activate

Facebook(config-router-bgp-af)# network 8.8.8.0/24

Facebook(config-router-bgp-af)# exit

Facebook(config-router-bgp)# exit

Facebook(config)# write

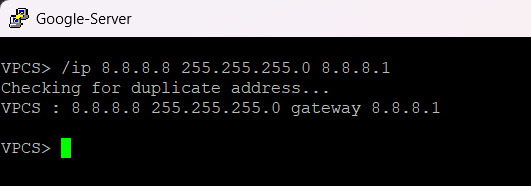

4 Configuración Servidor Google

/ip 8.8.8.8 255.255.255.0 8.8.8.1
