Escenario BGP 2 Carries Prepend con Aristas

[josemiguel]

En este post se representará un escenario donde simulamos que redes de internet se están comunicando con una red ISP a través de un Carrier. Los prefijos y ASN utilizados son sólo para emular el laboratorio generado en eve-ng

Nota

Como ayuda, se puede tomar en cuenta los siguientes manuales:
Activar internet en dispositivos Ubuntu en EVE NG
Como entrar por Winbox y poner Romon en Eve NG

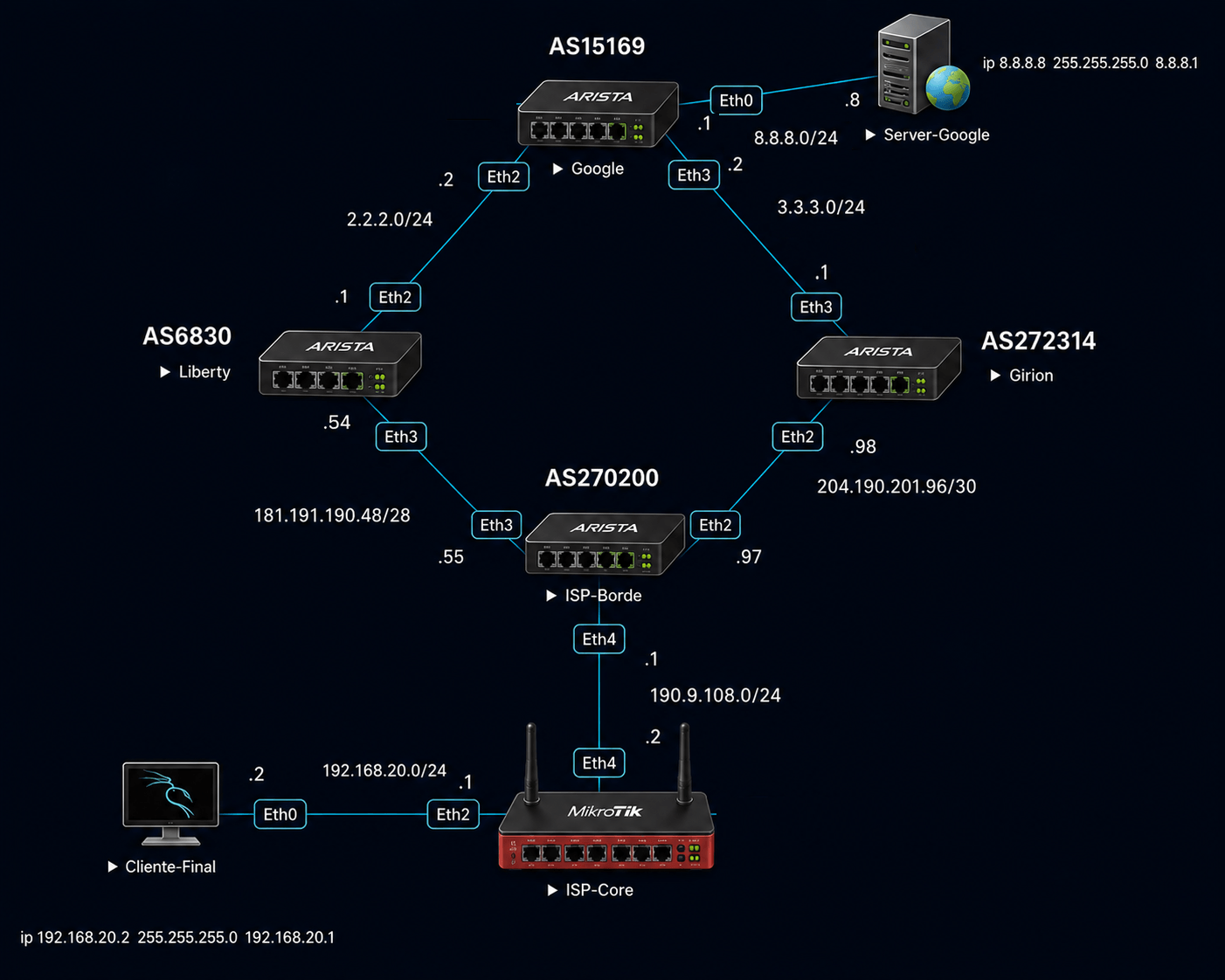

Se pretende llegar al siguiente diagrama

Configuración de router Google

Este router se usa para simular comunicación hacia Google. Como el router tiene su propio ASN esta publicando el prefijo 8.8.8.0/24 y 2.2.2.0/24 mediante BGP.

1 Configurar nombre al router y activar ip routing.

localhost>en

localhost#conf t

localhost(config)#hostname Google

Google(config)# ip routing

2 Configurar direccionamiento en las interfaces.

Este equipo tiene dos enlaces, uno hacia el router de Alestra y otro hacia un servidor que es a donde deben conectarse los clientes de la red ISP.

Google(config)# interface Ethernet2

Google(config-if-Et2)# no shutdown

Google(config-if-Et2)# no switchport

Google(config-if-Et2)# ip address 2.2.2.1/24

Google(config-if-Et2)# exit

Google(config)# interface Ethernet3

Google(config-if-Et3)# no shutdown

Google(config-if-Et3)# no switchport

Google(config-if-Et3)# ip address 3.3.3.1/24

Google(config)# interface Ethernet4

Google(config-if-Et4)# no shutdown

Google(config-if-Et4)# no switchport

Google(config-if-Et4)# ip address 8.8.8.1/24

3 Configurar el enrutamiento BGP y anuncio de rutas mediante BGP

Agregamos el ASN dentro de la interfaz de BGP, establecemos el peer con nuestro vecino y agregamos la red para que BGP se encargue de publicarlas a los demás peer.

Google(config)# router bgp 15169

Google(config-router-bgp)# router-id 2.2.2.1

Google(config-router-bgp)# neighbor 2.2.2.2 remote-as 6830

Google(config-router-bgp)# neighbor 2.2.2.2 maximum-routes 12000

Google(config-router-bgp)# neighbor 3.3.3.2 remote-as 272314

Google(config-router-bgp)# neighbor 3.3.3.2 maximum-routes 12000

Google(config-router-bgp)# address-family ipv4

Google(config-router-bgp-af)# neighbor 2.2.2.2 actívate

Google(config-router-bgp-af)# neighbor 3.3.3.2 activate

Google(config-router-bgp-af)# network 8.8.8.0/24

Google(config-router-bgp-af)# exit

Google(config-router-bgp)# exit

Google(config)# write

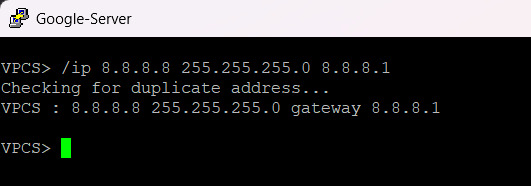

4 Configuración Servidor Google

/ip 8.8.8.8 255.255.255.0 8.8.8.1

Configuración de router Liberty

Para este laboratorio hemos colocado Liberty como representación de un Carrier, por lo cual sólo hemos puesto valores ficticios con el fin de la práctica. El prefijo anunciado por este router es el 181.191.190.48/28 mediante BGP.

1 Configurar nombre al router y activar ip routing.

localhost>en

localhost#conf t

localhost(config)#hostname Liberty

Liberty(config)# ip routing

2 Configurar direccionamiento en las interfaces.

Liberty(config)# interface Ethernet2

Liberty(config-if-Et2)# no shutdown

Liberty(config-if-Et2)# no switchport

Liberty(config-if-Et2)# ip address 2.2.2.2/24

Liberty(config-if-Et2)# exit

Liberty(config)# interface Ethernet3

Liberty(config-if-Et3)# no shutdown

Liberty(config-if-Et3)# no switchport

Liberty(config-if-Et3)# ip address 181.191.190.54/28

3 Configurar filtros para la ruta por defecto

Agregamos el prefix-list y creamos el route-map para despues asignar ese filtro en el peer con ISP-Borde.

Liberty(config)# ip prefix-list DEFAULT-ONLY

Liberty(config-ip-pfx-DEFAULT-ONLY)# seq 10 permit 0.0.0.0/0

Liberty(config-ip-pfx-DEFAULT-ONLY)# exit

Liberty(config)# route-map OUT-DEFAULT-ONLY permit 10

Liberty(config-route-map-OUT-DEFAULT-ONLY)# match ip address prefix-list DEFAULT-ONLY

Liberty(config-route-map-OUT-DEFAULT-ONLY)# exit

Liberty(config)# route-map OUT-DEFAULT-ONLY deny 20

Liberty(config-route-map-OUT-DEFAULT-ONLY)# exit

4 Configurar el enrutamiento BGP y anuncio de rutas mediante BGP

Agregamos el ASN dentro de la interfaz de BGP, establecemos el peer con nuestro vecino, agregamos la red para que BGP se encargue de publicarlas a los demás peer y asignamos filtros para solo entregar ruta por defecto.

Liberty(config)# router bgp 6830

Liberty(config-router-bgp)# router-id 181.191.190.54

Liberty(config-router-bgp)# neighbor 2.2.2.1 remote-as 15169

Liberty(config-router-bgp)# neighbor 2.2.2.1 maximum-routes 12000

Liberty(config-router-bgp)# neighbor 181.191.190.55 remote-as 270200

Liberty(config-router-bgp)# neighbor 181.191.190.55 maximum-routes 12000

Liberty(config-router-bgp)# address-family ipv4

Liberty(config-router-bgp-af)# neighbor 2.2.2.1 actívate

Liberty(config-router-bgp-af)# neighbor 181.191.190.55 actívate

Liberty(config-router-bgp-af)# neighbor 181.191.190.55 route-map OUT-DEFAULT-ONLY out

Liberty(config-router-bgp-af)# neighbor 181.191.190.55 default-originate

Liberty(config-router-bgp-af)# network 181.191.190.48/28

Liberty(config-router-bgp-af)# exit

Liberty(config-router-bgp)# exit

Liberty(config)# write

Configuración de router Cirion

Para este laboratorio hemos colocado Cirion como representación de un Carrier, por lo cual sólo hemos puesto valores ficticios con el fin de la práctica. El prefijo anunciado por este router es el 181.191.190.48/28 mediante BGP.

1 Configurar nombre al router y activar ip routing.

localhost>en

localhost#conf t

localhost(config)#hostname Cirion

Cirion(config)# ip routing

2 Configurar direccionamiento en las interfaces.

Cirion(config)# interface Ethernet2

Cirion(config-if-Et2)# no shutdown

Cirion(config-if-Et2)# no switchport

Cirion(config-if-Et2)# ip address 204.190.201.98/30

Cirion(config-if-Et2)# exit

Cirion(config)# interface Ethernet3

Cirion(config-if-Et3)# no shutdown

Cirion(config-if-Et3)# no switchport

Cirion(config-if-Et3)# ip address 3.3.3.2/24

3 Configurar filtros para la ruta por defecto

Agregamos el prefix-list y creamos el route-map para despues asignar ese filtro en el peer con ISP-Borde.

Cirion(config)# ip prefix-list DEFAULT-ONLY

Cirion(config-ip-pfx-DEFAULT-ONLY)# seq 10 permit 0.0.0.0/0

Cirion(config-ip-pfx-DEFAULT-ONLY)# exit

Cirion(config)# route-map OUT-DEFAULT-ONLY permit 10

Cirion(config-route-map-OUT-DEFAULT-ONLY)# match ip address prefix-list DEFAULT-ONLY

Cirion(config-route-map-OUT-DEFAULT-ONLY)# exit

Cirion(config)# route-map OUT-DEFAULT-ONLY deny 20

Cirion(config-route-map-OUT-DEFAULT-ONLY)# exit

4 Configurar el enrutamiento BGP y anuncio de rutas mediante BGP

Agregamos el ASN dentro de la interfaz de BGP, establecemos el peer con nuestro vecino, agregamos la red para que BGP se encargue de publicarlas a los demás peer y asignamos filtros para solo entregar ruta por defecto.

Cirion(config)# router bgp 272314

Cirion(config-router-bgp)# router-id 3.3.3.1

Cirion(config-router-bgp)# neighbor 3.3.3.1 remote-as 15169

Cirion(config-router-bgp)# neighbor 3.3.3.1 maximum-routes 12000

Cirion(config-router-bgp)# neighbor 204.190.201.97 remote-as 270200

Cirion(config-router-bgp)# neighbor 204.190.201.97 maximum-routes 12000

Cirion(config-router-bgp)# address-family ipv4

Cirion(config-router-bgp-af)# neighbor 3.3.3.1 actívate

Cirion(config-router-bgp-af)# neighbor 204.190.201.97 actívate

Cirion(config-router-bgp-af)# neighbor 204.190.201.97 route-map OUT-DEFAULT-ONLY out

Cirion(config-router-bgp-af)# neighbor 204.190.201.97 default-originate

Cirion(config-router-bgp-af)# network 204.190.201.96/30

Cirion(config-router-bgp-af)# exit

Cirion(config-router-bgp)# exit

Cirion(config)# write

Configuración de router ISP-Borde

Este router viene a representar a un ISP que esta haciendo peering con 2 Carriers (Liberty y Cirion para esta práctica), por lo lo que este anuncia su prefijo hacia los Carriers mediante BGP y recibe la ruta por defecto de internet en su tabla de ruteo.

1 Configurar nombre al router y activar ip routing.

localhost>en

localhost#conf t

localhost(config)#hostname ISP-Borde

ISP-Borde(config)# ip routing

2 Configurar direccionamiento en las interfaces.

ISP-Borde(config)# interface Ethernet2

ISP-Borde(config-if-Et2)# no shutdown

ISP-Borde(config-if-Et2)# no switchport

ISP-Borde(config-if-Et2)# ip address 204.190.201.97/30

ISP-Borde(config-if-Et2)# exit

ISP-Borde(config)# interface Ethernet3

ISP-Borde(config-if-Et3)# no shutdown

ISP-Borde(config-if-Et3)# no switchport

ISP-Borde(config-if-Et3)# ip address 181.191.190.55/28

ISP-Borde(config)# interface Ethernet4

ISP-Borde(config-if-Et4)# no shutdown

ISP-Borde(config-if-Et4)# no switchport

ISP-Borde(config-if-Et4)# ip address 190.9.108.1/24

3 Configurar filtros para el prepend

Agregamos el prefix-list y creamos el route-map para despues asignar ese filtro en el peer con ISP-Borde.

ISP-Borde(config)# ip prefix-list DEFAULT-ONLY

ISP-Borde(config-ip-pfx-DEFAULT-ONLY)# seq 10 permit 0.0.0.0/0

ISP-Borde(config-ip-pfx-DEFAULT-ONLY)# exit

ISP-Borde(config)# route-map IN-BACKUP permit 10

ISP-Borde(config-route-map-IN-BACKUP)# match ip address prefix-list DEFAULT-ONLY

ISP-Borde(config-route-map-IN-BACKUP)# set as-path prepend last-as 2

ISP-Borde(config-route-map-IN-BACKUP)# exit

ISP-Borde(config)# route-map IN-BACKUP permit 20

ISP-Borde(config-route-map-OUT-DEFAULT-ONLY)# exit

4 Configurar el enrutamiento BGP y anuncio de rutas mediante BGP

Agregamos el ASN dentro de la interfaz de BGP, establecemos el peer con nuestros vecinos, agregamos la red para que BGP se encargue de publicarlas a los demás peer y asignamos filtros para asignar prepend, asi tenemos un carrier como principal y otro como respaldo.

ISP-Borde(config)# router bgp 270200

ISP-Borde(config-router-bgp)# router-id 190.9.108.1

ISP-Borde(config-router-bgp)# neighbor 181.191.190.54 remote-as 6830

ISP-Borde(config-router-bgp)# neighbor 181.191.190.54 maximum-routes 12000

ISP-Borde(config-router-bgp)# neighbor 204.190.201.98 remote-as 272314

ISP-Borde(config-router-bgp)# neighbor 204.190.201.98 maximum-routes 12000

ISP-Borde(config-router-bgp)# address-family ipv4

ISP-Borde(config-router-bgp-af)# neighbor 181.191.190.54 actívate

ISP-Borde(config-router-bgp-af)# neighbor 204.190.201.98 actívate

ISP-Borde(config-router-bgp-af)# neighbor 204.190.201.98 route-map IN-BACKUP in

ISP-Borde(config-router-bgp-af)# network 190.9.108.0/24

ISP-Borde(config-router-bgp-af)# exit

ISP-Borde(config-router-bgp)# exit

ISP-Borde(config)# write

Verificación de ruta por defecto

1 Verificación de la sesión BGP de ISP-Borde con Liberty y Cirion

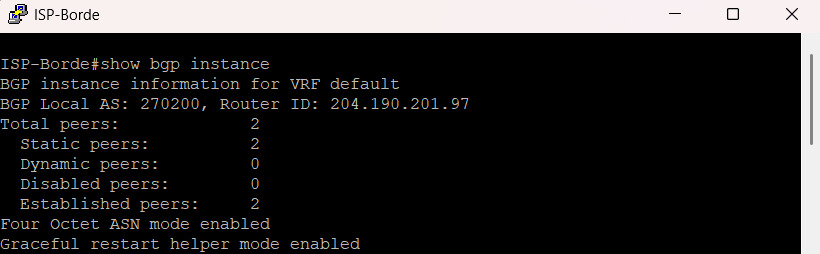

ISP-Borde(config)#show bgp instance

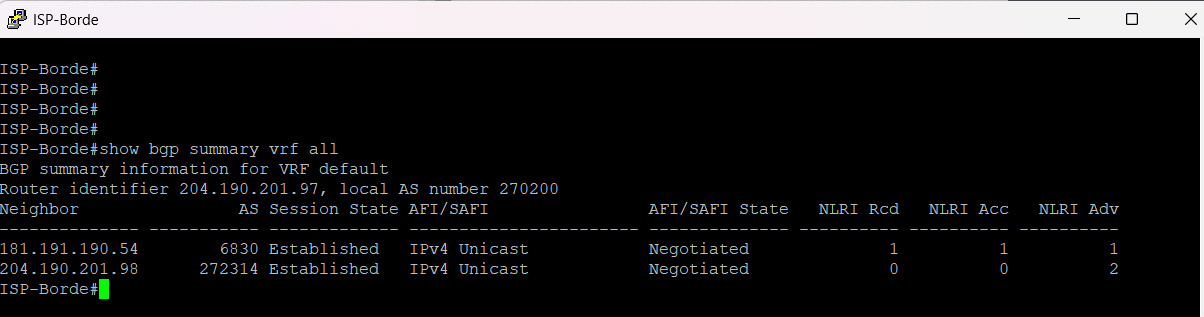

ISP-Borde(config)#show bgp summary vrf all

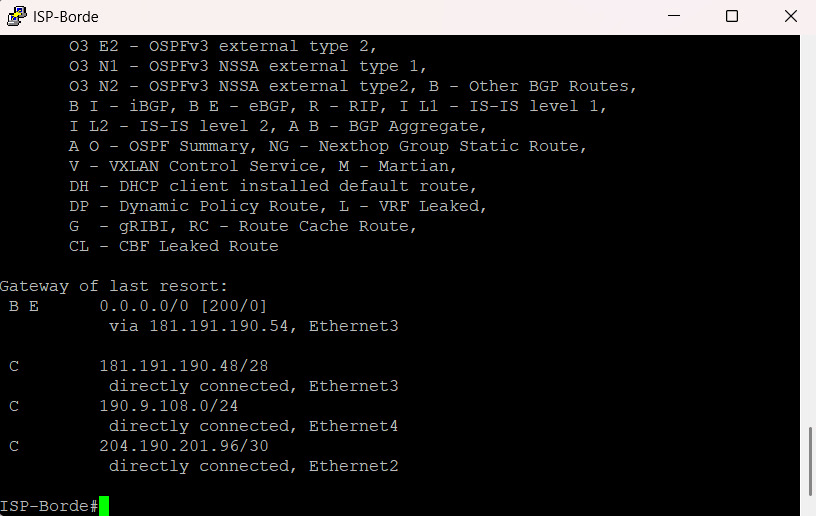

2 Verificación de la ruta por defecto que da Liberty y/o Cirion

ISP-Borde(config)#show ip route

Configuración de router ISP-Core

Este router viene a representar un router de agregación donde estamos colocando a los clientes de la red. Se ha puesto que el enlace hacia el borde use las ips públicas de la red para que se pueda natear directamente desde el router core.

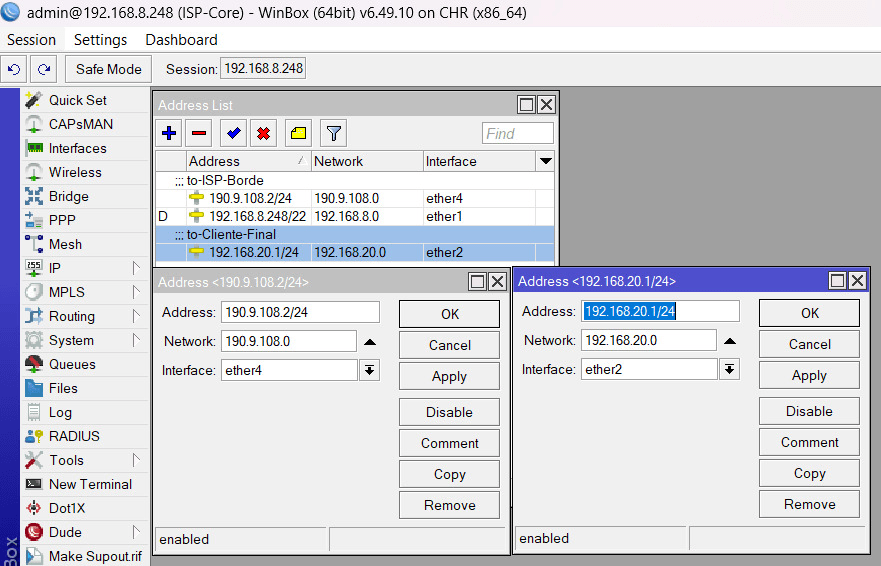

1 Configurar direccionamiento en las interfaces.

/ip address

add address=190.9.108.2/24 comment=to-ISP-Borde interface=ether4 network=190.9.108.0

add address=192.168.20.1/24 comment=to-Cliente-Final interface=ether2 network=192.168.20.0

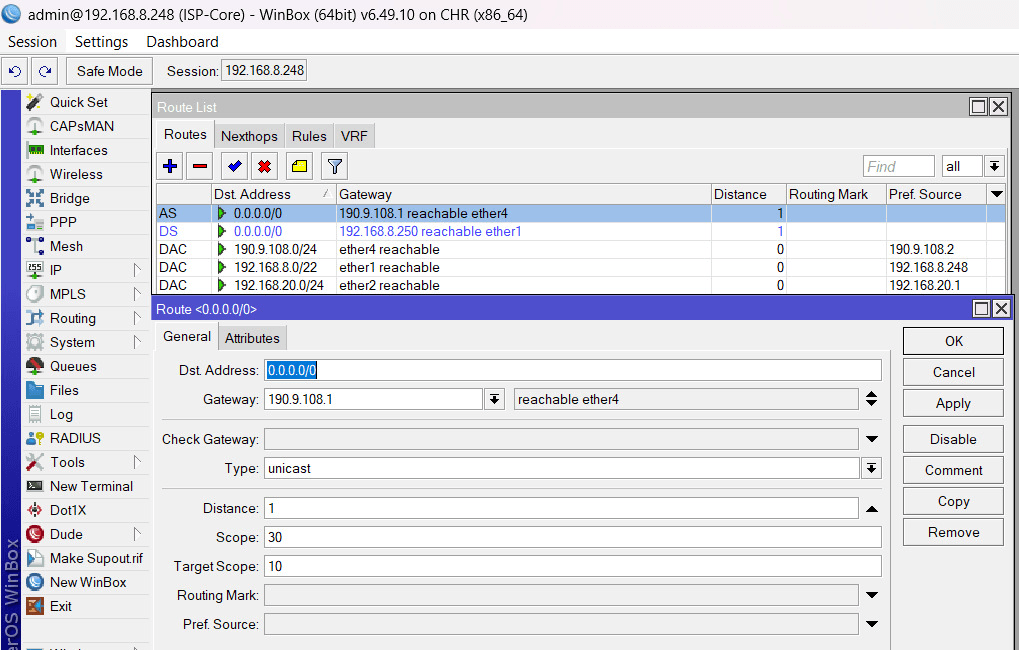

2 Colocamos la ruta por defecto hacia el router de borde

/ip route add distance=1 gateway=190.9.108.1

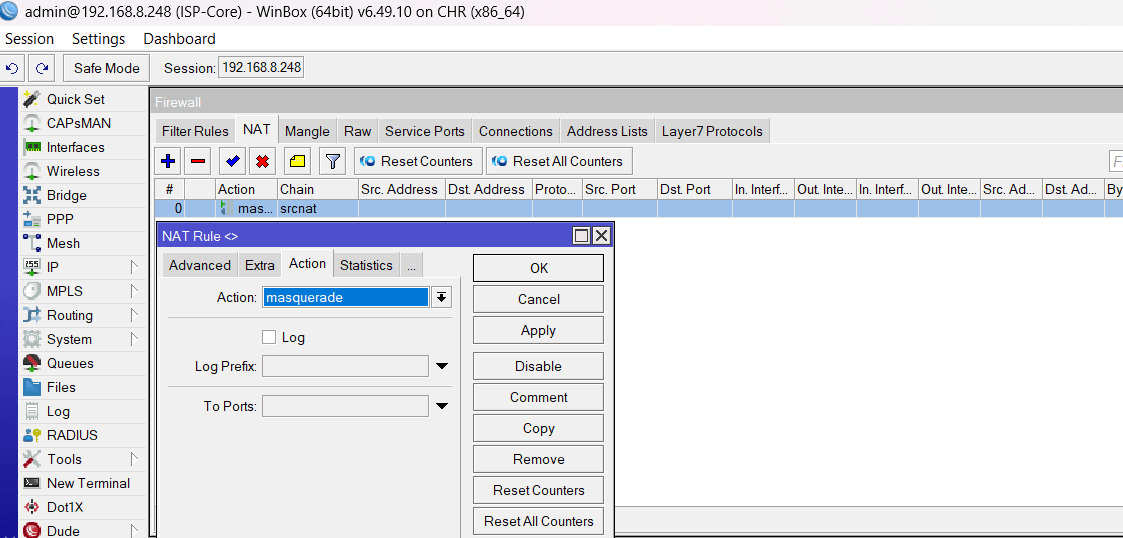

3 Agregamos el NAT para salida a internet de los clientes

/ip firewall nat add action=masquerade chain=srcnat

Script de router ISP-Core

/ip address

add address=190.9.108.2/24 comment=to-ISP-Borde interface=ether4 network=190.9.108.0

add address=192.168.20.1/24 comment=to-Cliente-Final interface=ether2 network=192.168.20.0

/ip dhcp-client

add disabled=no interface=ether1

/ip firewall nat

add action=masquerade chain=srcnat

/ip route

add distance=1 gateway=190.9.108.1

/system identity

set name=ISP-Core

Verificación en cliente final

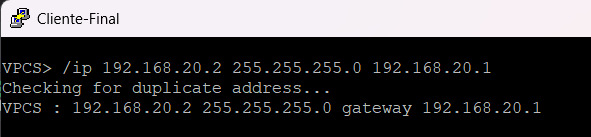

1 Configuración Laptop Cliente Final

/ip 192.168.20.2 255.255.255.0 192.168.9.254

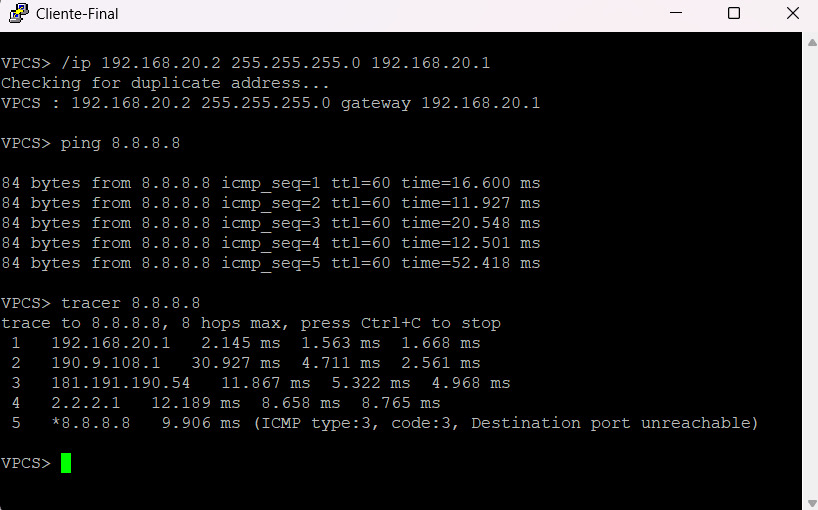

2 Validación del Ping y Tracer

Si entramos al equipo de laptop que tenemos conectado al ISP-Core, podemos hacer un ping a 8.8.8.8 y veremos como obtenemos respuesta.

ping 8.8.8.8

tracer 8.8.8.8
