Notas IPv6

1 ¿Cómo calcular cantidad de subredes o host en un red?

La formula para calular la cantidad de subredes o redes en un host es:
(2^N) = Numero de Host o subredes, Donde: N = cantidad de Host bits.

Para obtener la cantidad de Host bits, debemos restar la longitud de bits de la original a la longitud de bits de la subred que buscamos.

Por ejemplo:
Si tenemos la red 2001:ABCD:1324::/48

Y queremos saber cuantas subredes de /64 hay:

Host bits = 64 - 48 = 16

Numero de subredes = (2^16) = 65536 redes de /64

2 Tabla para calcular subredes

Con esta tabla puedes obtener cuando subredes de distintas longitud puedes obtener según la longitud de tu red

Bloque	/32	/36	/40	/44	/48	/52	/56	/60	/64
/32	1	16	256	4,096	65,536	1,048,576	16,777,216	268,435,456	4,294,967,296
/36		1	16	256	4,096	65,536	1,048,576	16,777,216	268,435,456
/40			1	16	256	4,096	65,536	1,048,576	16,777,216
/44				1	16	256	4,096	65,536	1,048,576
/48					1	16	256	4,096	65,536
/52						1	16	256	4,096
/56							1	16	256
/60								1	16
/64									1

3 Calculadora IPv6

Te recomiendo esta calculadora para trabajar con IPv6 = https://www.site24x7.com/es/tools/ip...lculadora.html

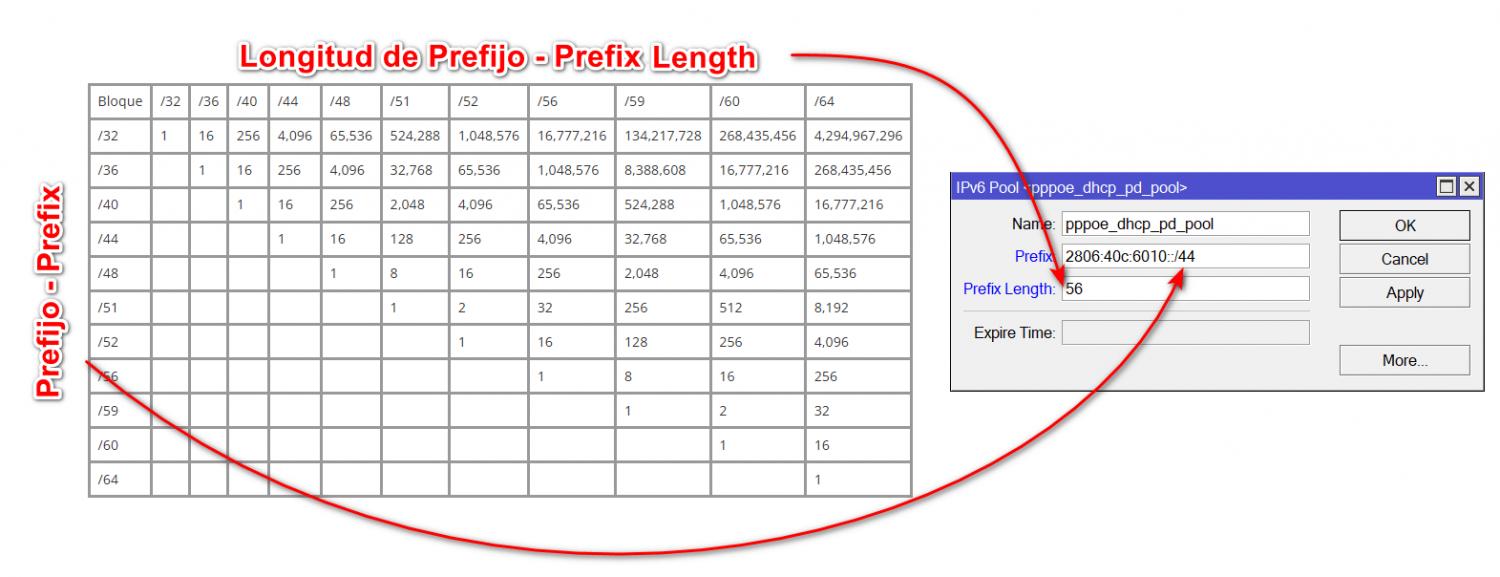

4 Ejemplo de como interpretar la tabla

Archivo adjunto 3806

Advertice, EOI64, DHCPA, SLAAC

Estos 3 conceptos se configuran en una interfaz ipv6 en mikrotik, salen como una checklist.
Cada uno tiene distinta funcionalidad:


Advertice: Cuando necesitemos usar el mikrotik como un punto acceso final para repartir direcciones a nuestros celulares, usaremos la opción de Advertice, esta opción activa un DHCP tipo SLAAC la cual va a repartir prefijos a los celulares.


Eoi64: Esta opción sirve para asignarle una IPV6 a la interfaz la cual se hace mediante la MAC de la interfaz y un ID unico. Es un algoritmo que regresa una dirección IPV6 a la interfaz.


DHCPA: Esta opción se usa para conectar un mikrotik a otro mikrotik sin que esto sea un punto final, es decir con esta opción solo podrás conectar router a router, no podrás repartir ipv6 a computadoras o celulares, solo a otros dispositivo final IPV6.


SLAAC: Es el protocolo para DHCP Final, es decir, el IPV6 para equipos finales es necesario repartir una dirección IPV6 (Celulares laptops) y para conectar otros routers es necesario hace un DHCP tipo SLAAC el cual reparte un prefijo y una dirección IPV6

Desde el Mikrotik cuando ya se conecta en DHCPv6 Server en Binding puede hacerse static con el boton de Make Static para que la IP que dio dinamicamente no la cambie.
Prefix Acquisition Mode: La adquisición de prefijo es el que tiene que ver con el prefijo que se le manda al lado LAN de la ONU. Con el DHCPv6 PD significa del otro lado tiene que haber un servidor que es cuando se pone el pull en el profile, cuando es Static quiere decir que el prefijo que se va a manejar hacia el cliente /64 es uno que se pone manualmente, entonces se tiene que poner el mismo que se esta poniendo en el secret. cuando es None no hay prefijo del lado LAN y no hay IPv6 pero si si hay nateo

IP Acquisition Mode: Tiene que ver con el direccionamiento IP para la WAN de la ONU, no tiene nada que ver con el prefijo delegado. Si es DHCP se tiene que tener un servidor del otro lado, en este caso es un PPPoE , si es Automatic quiere decir que esa interfaz WAN se va a configurar con Route advertainment

Notas IPv6 PPPoE:

1-En Servidores PPPoE

Secrets
En el campo Remote IPv6 Prefix este asigna un prefijo IPv6 al cliente PPPoE, que puede usar para configurar su red interna.
Ejemplo:

• Si el servidor asigna el prefijo 2001:db8:1::/64 en Remote IPv6 Prefix, el cliente recibe un rango como 2001:db8:1::/64 para sus dispositivos, como 2001:db8:1::1, 2001:db8:1::2, etc.

Profile
El campo "DHCPv6 PD Pool" en el perfil de PPPoE en MikroTik se usa para asignar un prefijo IPv6 al cliente mediante DHCPv6 Prefix Delegation (PD). El cliente recibe un rango de direcciones IPv6 del pool especificado y puede usarlo para asignar direcciones a dispositivos en su red local.
Ejemplo

1. Servidor MikroTik (perfil PPPoE):

   • Se asigna el pool dhcpv6-pool con prefijos como 2001:db8:1::/60.


2. Cliente PPPoE:

   • El cliente recibe un prefijo, por ejemplo, 2001:db8:1:1::/60.
   • El cliente usa este prefijo para asignar direcciones a sus dispositivos, como 2001:db8:1:1::1, 2001:db8:1:1::2.

La diferencia entre Remote IPv6 Prefix y DHCPv6 PD Pool el primero el cliente recibe un prefijo de forma estática mientra el otro de forma dinámica.

2-En el cliente ONU

Prefix Acquisition Mode:

Determina cómo el cliente obtiene un prefijo IPv6 para su red local, es decir para que los clientes puedan navegar con ese prefijo.

• DHCPv6-PD: El cliente obtiene un prefijo IPv6 del servidor ISP, que luego se usa para asignar direcciones a dispositivos internos.
• Static: El cliente recibe un prefijo IPv6 fijo configurado manualmente.
• None: No se asigna un prefijo IPv6 al cliente.

IP Acquisition Mode:

Determina cómo el cliente obtiene direcciones IPv6 individuales, es decir para que la wan onu > no importa no afecta a la navegación del usuario final.

• DHCPv6: El cliente obtiene direcciones IPv6 de un servidor DHCPv6.
• Automatic: El cliente genera su dirección IPv6 automáticamente (por ejemplo, utilizando SLAAC).
• Static: El cliente utiliza una dirección IPv6 fija configurada manualmente.
• None: No se configura una dirección IPv6.

Ejemplo:

• Prefix Acquisition Mode: DHCPv6-PD (el cliente obtiene un prefijo como 2001:db8:1::/64).
• IP Acquisition Mode: DHCPv6 (el cliente obtiene direcciones dentro de ese prefijo, como 2001:db8:1::1, 2001:db8:1::2).

3-Configuración PPPoE + WAN IPv6 ONU
Forma 1: Remote IPv6 Prefix (Direccionamiento IPv6 estático)
Cuando en el secret PPPoE se configura un Remote IPv6 Prefix (por ejemplo, 2001:db8:1::/64), en la ONU se debe seleccionar Prefix Acquisition Mode como Static y configurar el mismo prefijo (2001:db8:1::/64). Sin embargo, esta opción no se recomienda, ya que si la ONU se reinicia, la configuración podría perderse y necesitaría ser reconfigurada.
Ejemplo:

• Remote IPv6 Prefix en el secret PPPoE: 2001:db8:1::/64
• ONU:

  • Prefix Acquisition Mode: Static (con el prefijo 2001:db8:1::/64)
  • IP Acquisition Mode: Automatic

Forma 2: DHCPv6 PD Pool (Direccionamiento IPv6 dinámico)
Cuando en el secret PPPoE se configura Remote IPv6 Prefix como vacío, en el perfil PPPoE, se debe asignar un DHCPv6 PD Pool (por ejemplo, 2001:db8:1::/48), que debe estar previamente creado en el IPv6 Pool del servidor. Este pool distribuirá prefijos de /64. En la ONU se debe seleccionar Prefix Acquisition Mode como DHCPv6-PD. Esto permite que la ONU reciba automáticamente un prefijo IPv6 del servidor DHCPv6.
En el IP Acquisition Mode de la ONU, se puede dejar como Automatic, ya que la ONU generará su dirección IPv6 automáticamente utilizando el prefijo recibido.
Ejemplo:

• Secret PPPoE:

  • Remote IPv6 Prefix: Vacío.


• Perfil PPPoE:

  • DHCPv6 PD Pool: 2001:db8:1::/48 (pool creado previamente).


• ONU:

  • Prefix Acquisition Mode: DHCPv6-PD.
  • IP Acquisition Mode: Automatic.

4-Recomendación
La Forma 2 es preferible porque si la ONU se reinicia, la configuración se reconfigura automáticamente, sin necesidad de intervención manual. En comparación, la Forma 1 (usando configuración estática) perdería la configuración y los prefijos delegados a los clientes finales si la ONU se reinicia, lo que requeriría reconfiguración manual.


Si se desea que el direccionamiento IPv6 Prefix sea estático y que nunca cambie, como en el caso de un ISP que necesita aplicar una regla de firewall para clientes morosos y mostrar un aviso de pago, se recomienda utilizar la Forma 2 (DHCPv6-PD).
En esta configuración, el ISP puede marcar la conexión como estática desde el servidor Mikrotik siguiendo estos pasos:

1. Ir a IPv6 > DHCPv6 > Binding.
2. Buscar la conexión del cliente.
3. Seleccionar la opción 'Make Static'.

Esto asegura que, aunque la ONU se reinicie, el protocolo DHCPv6 no asignará un prefijo diferente al cliente, manteniendo siempre la misma IPv6.
De esta manera, la regla del firewall aplicada a la dirección estática seguirá funcionando de manera consistente, incluso después de reinicios o cambios en la conexión del cliente.

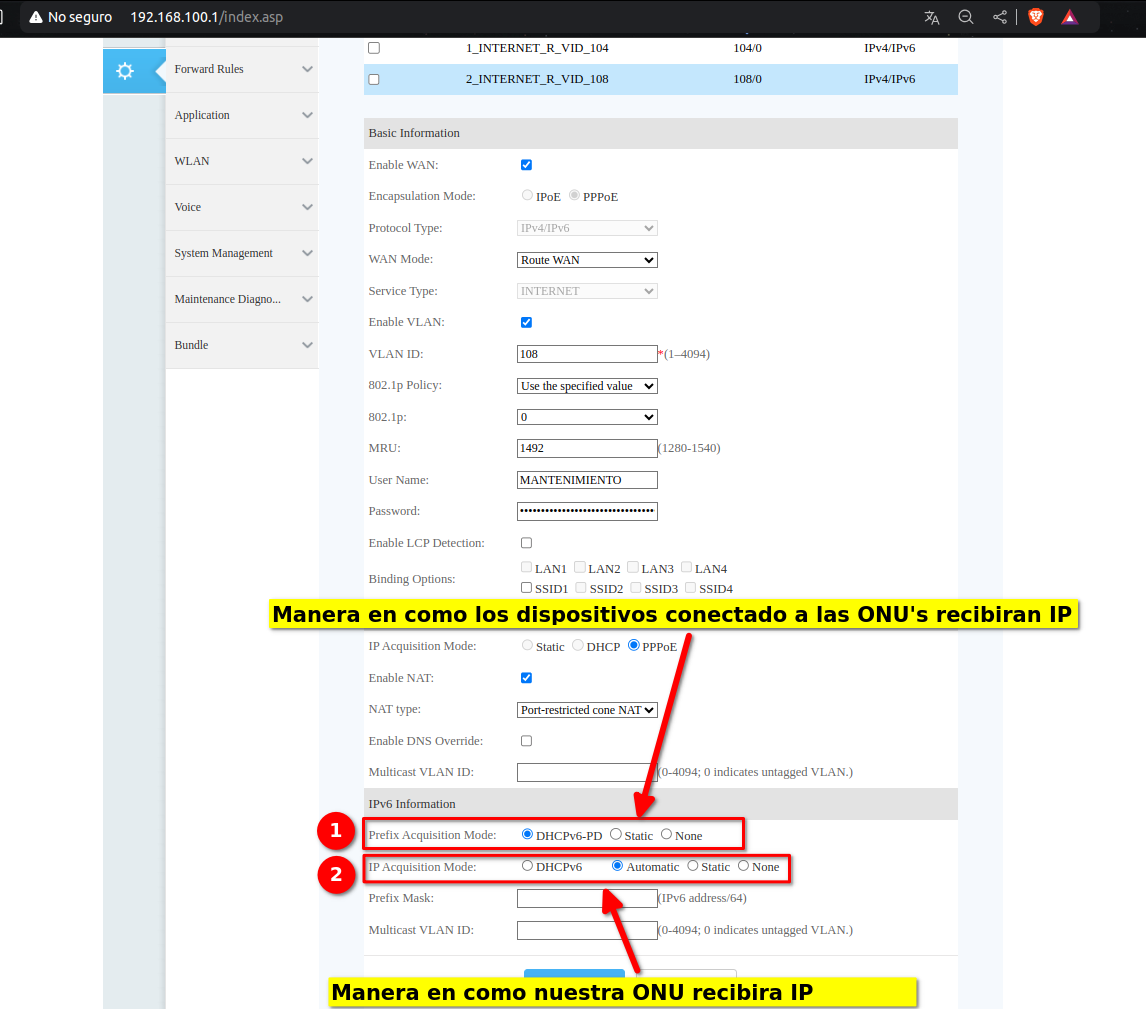

Notas sobre Configuracion en ONU's Huawei para IPV6

En esta ocasion se trabajo con PPPoE

Prefix Acquisition Mode:

- Se configura la forma en como queremos que nuestros dispositivos obtengan ip con prefijo


IP Acquisition Mode

- Se configura la forma en como queremos que la ONU obtenga ip con prefijo

Archivo adjunto 3531

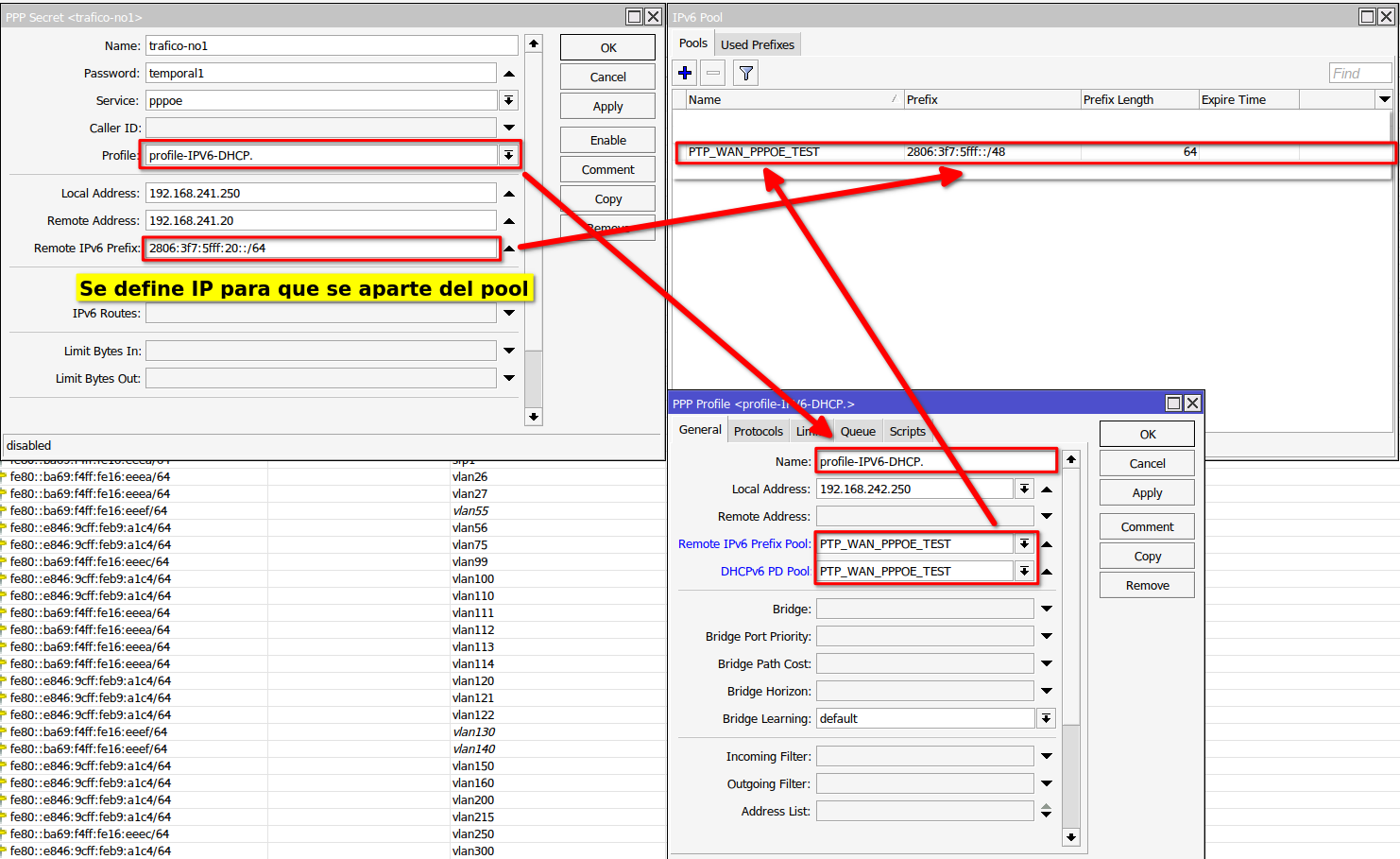

PPP Secrete > Remote IPV6 Prefix

- Aqui podemos definir una IP de nuestro pool de IP's, con la finalidad de apartarla, esto quiere decir que el Mikrotik no entregara esta IP en el DHCP server

Archivo adjunto 3532

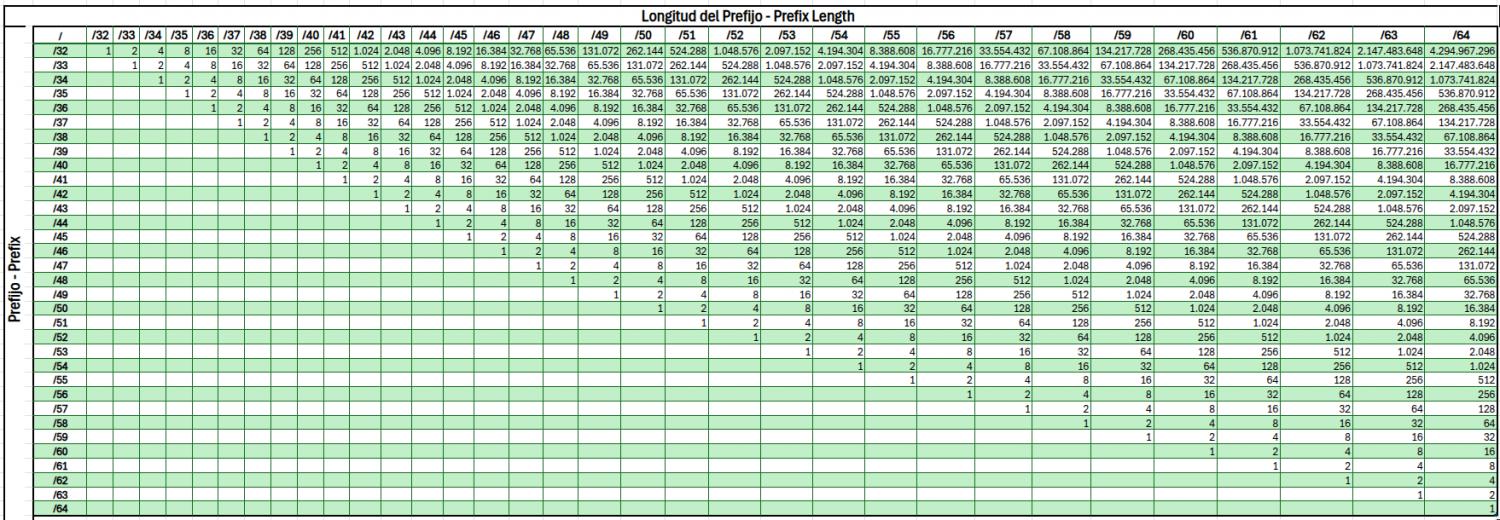

Tabla completa de subneteo IPv6

Archivo adjunto 3809

​

Nota

Hacer scrool a la tabla para verla completa

​

/	/32	/33	/34	/35	/36	/37	/38	/39	/40	/41	/42	/43	/44	/45	/46	/47	/48	/49	/50	/51	/52	/53	/54	/55	/56	/57	/58	/59	/60	/61	/62	/63	/64
/32	1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304	8.388.608	16.777.216	33.554.432	67.108.864	134.217.728	268.435.456	536.870.912	1.073.741.824	2.147.483.648	4.294.967.296
/33		1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304	8.388.608	16.777.216	33.554.432	67.108.864	134.217.728	268.435.456	536.870.912	1.073.741.824	2.147.483.648
/34			1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304	8.388.608	16.777.216	33.554.432	67.108.864	134.217.728	268.435.456	536.870.912	1.073.741.824
/35				1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304	8.388.608	16.777.216	33.554.432	67.108.864	134.217.728	268.435.456	536.870.912
/36					1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304	8.388.608	16.777.216	33.554.432	67.108.864	134.217.728	268.435.456
/37						1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304	8.388.608	16.777.216	33.554.432	67.108.864	134.217.728
/38							1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304	8.388.608	16.777.216	33.554.432	67.108.864
/39								1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304	8.388.608	16.777.216	33.554.432
/40									1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304	8.388.608	16.777.216
/41										1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304	8.388.608
/42											1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152	4.194.304
/43												1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576	2.097.152
/44													1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288	1.048.576
/45														1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144	524.288
/46															1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072	262.144
/47																1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536	131.072
/48																	1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768	65.536
/49																		1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384	32.768
/50																			1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192	16.384
/51																				1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096	8.192
/52																					1	2	4	8	16	32	64	128	256	512	1.024	2.048	4.096
/53																						1	2	4	8	16	32	64	128	256	512	1.024	2.048
/54																							1	2	4	8	16	32	64	128	256	512	1.024
/55																								1	2	4	8	16	32	64	128	256	512
/56																									1	2	4	8	16	32	64	128	256
/57																										1	2	4	8	16	32	64	128
/58																											1	2	4	8	16	32	64
/59																												1	2	4	8	16	32
/60																													1	2	4	8	16
/61																														1	2	4	8
/62																															1	2	4
/63																																1	2
/64																																	1

​

Nota

Hacer scrool a la tabla de arriba para verla completa

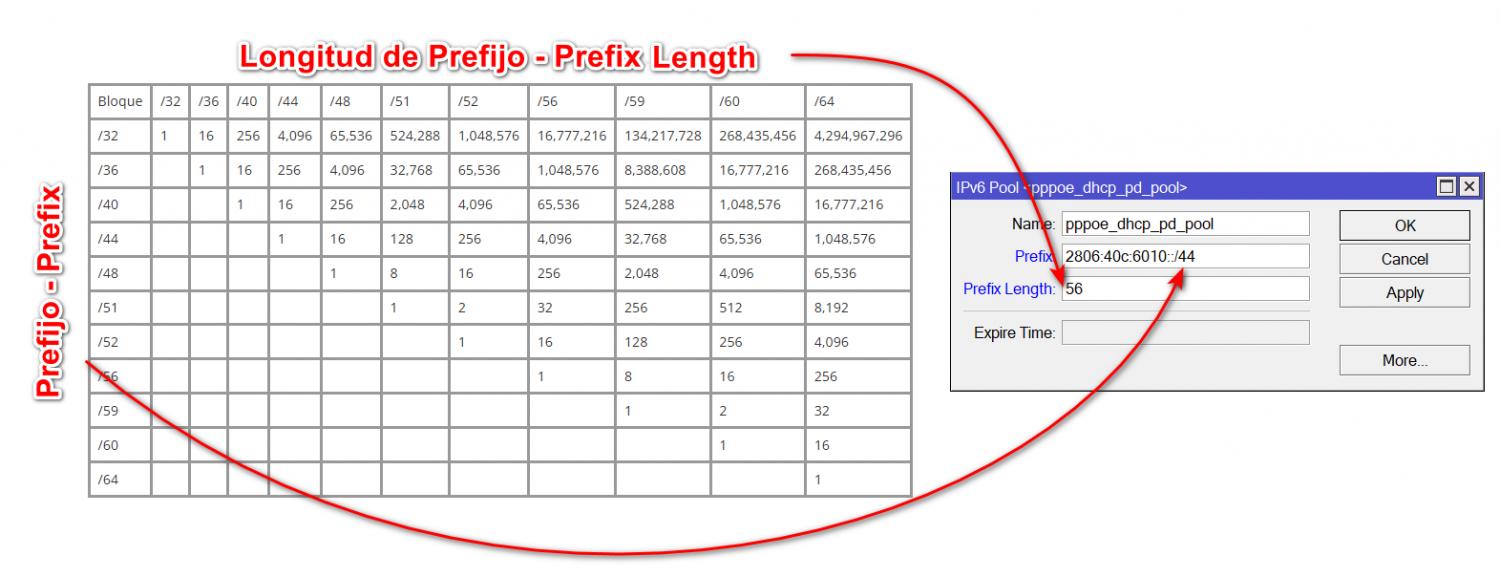

Interpretación de la tabla

Archivo adjunto 3810

Calculadora IPv6
Te recomiendo esta calculadora para trabajar con IPv6 = https://www.calculadora-redes.com/ipv6.php
