Laboratorio BGP ipv4 y subneteo de un /22 a /24

Laboratorio BGP ipv4 y subneteo de un /22 a /24

El subneteo es el proceso de dividir una red grande en redes más pequeñas llamadas subredes.Esto se hace para organizar mejor una red, mejorar el rendimiento y la seguridad, aprovechando mejor las direcciones IP.

Descripción

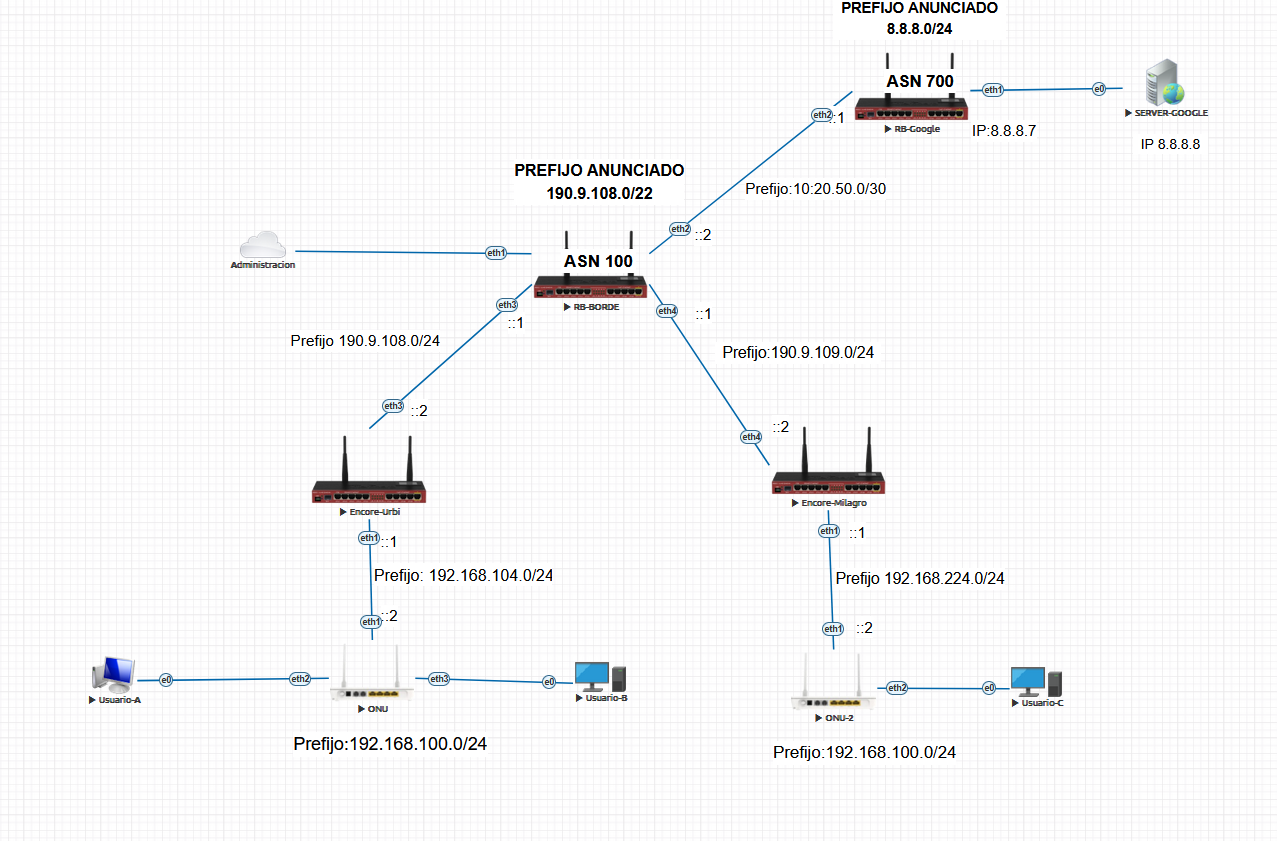

Vamos a crear un laboratorio en EVE-ng de acuerdo a la topología para Implementar el protocolo BGP IPv4 realizando el subneteo de un /22 a un /24 para practicar enrutamiento y segmentación de redes.

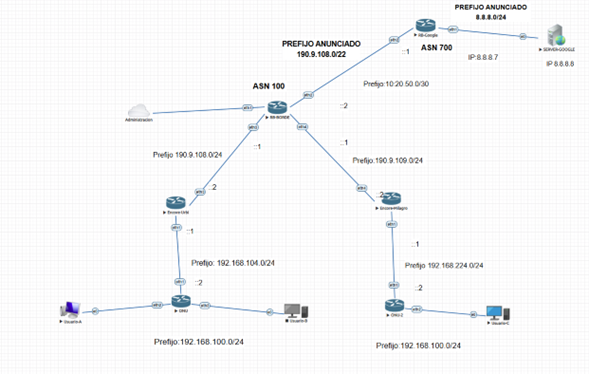

PASO1 Crear laboratorio en EVE-NG
Archivo adjunto 4026
PASO 2Configuración del ROUTER GOOGLE

Configure las ips que irán en cada una de las interfaces Ethernet de cada router, de acuerdo a la topología

Nota

ADVERTENCIA
Se configura el ROUTER GOOGLE por fines de la practica, En la vida real es independiente de nosotros

Por Comandos

/ip address add address=8.8.8.7/24 comment=PTP-GOOGLE interface=ether1 network=8.8.8.0 add address=10.20.50.1/30 comment=PTP-RB-BORDE interface=ether2 network=\ 10.20.50.0

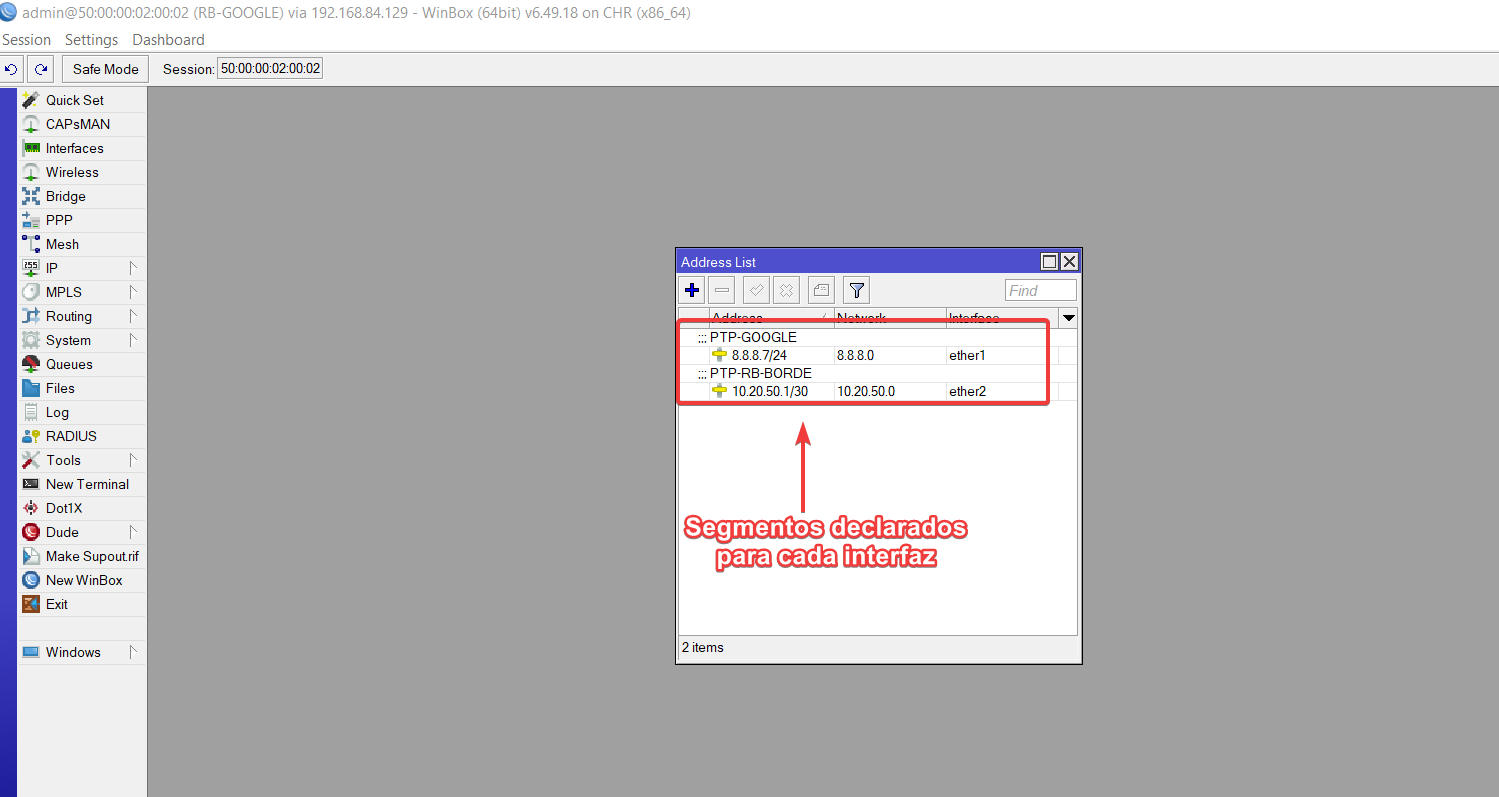

Por interfazArchivo adjunto 3975

PASO2.1Configuración básica de BGP ROUTER GOOGLE

vamos a configurar la instancia, el peer y el network del RB

Interfaz de red: 10.20.50.1/30

AS: 700
Vecino BGP: 10.20.50.2/30

AS Vecino 100

Por comandos

/routing bgp instance set default as=700 /routing bgp network add network=8.8.8.0/24 synchronize=no /routing bgp peer add name=peer-to-RB-BORDE remote-address=10.20.50.2 remote-as=100

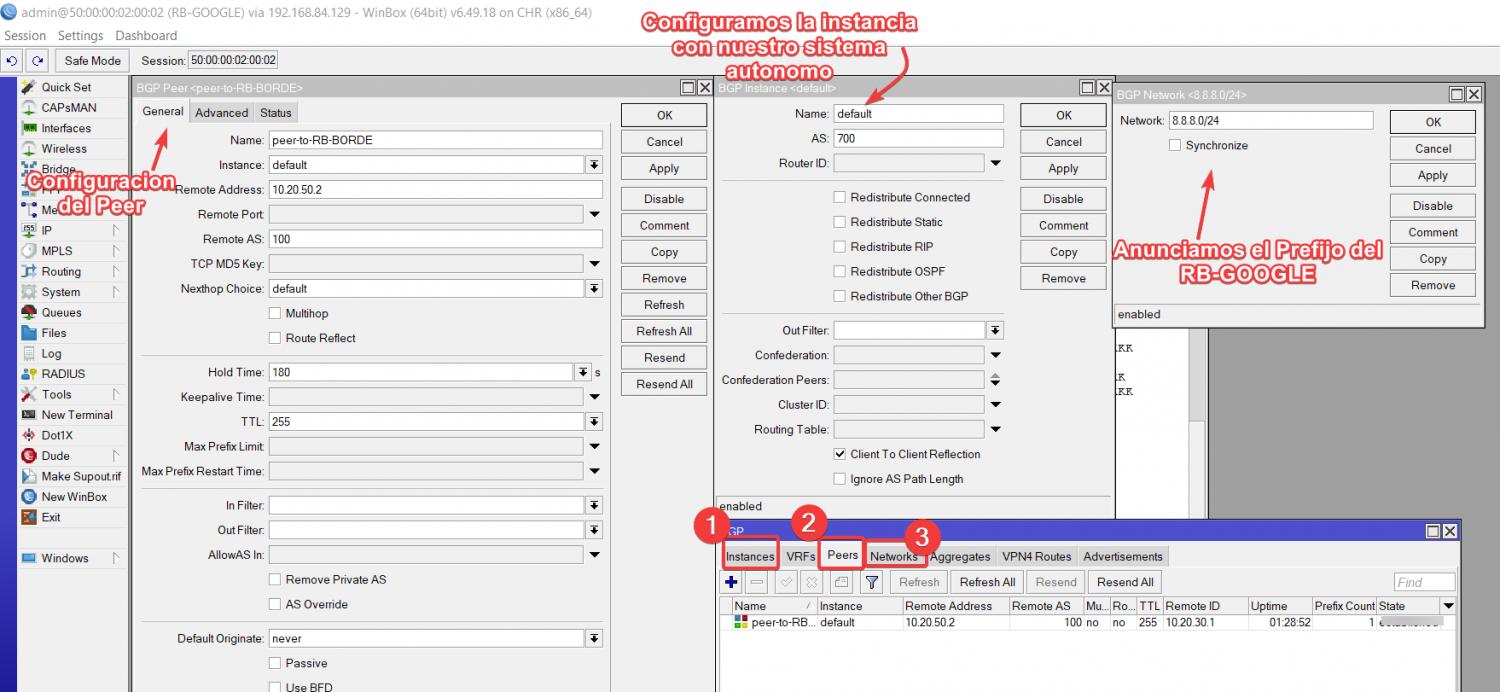

Por interfaz

Archivo adjunto 3976
Nota

Una vez que terminemos empezamos con la configuracion de nuestro RB vecino que es ROUTER BORDE

PASO 3Configuración del ROUTER BORDE

Configure las ips que irán en cada una de las interfaces Ethernet de cada router, de acuerdo a la topología y configure el enmascaramiento

Por comando
/ip address

add address=10.20.50.2/30 comment="PTP RB-GOOGLE" interface=ether2 network=\

    10.20.50.0

add address=190.9.109.1/24 comment=PTP-ENCORE-MILAGRO interface=ether4 \

    network=190.9.109.0

add address=190.9.108.1/24 comment=PTP-ENCORE-URBI interface=ether3 network=\

    190.9.108.0=10.20.30.1/30 comment=PTP-ENCORE-URBI interface=ether3 network=\

    10.20.30.0

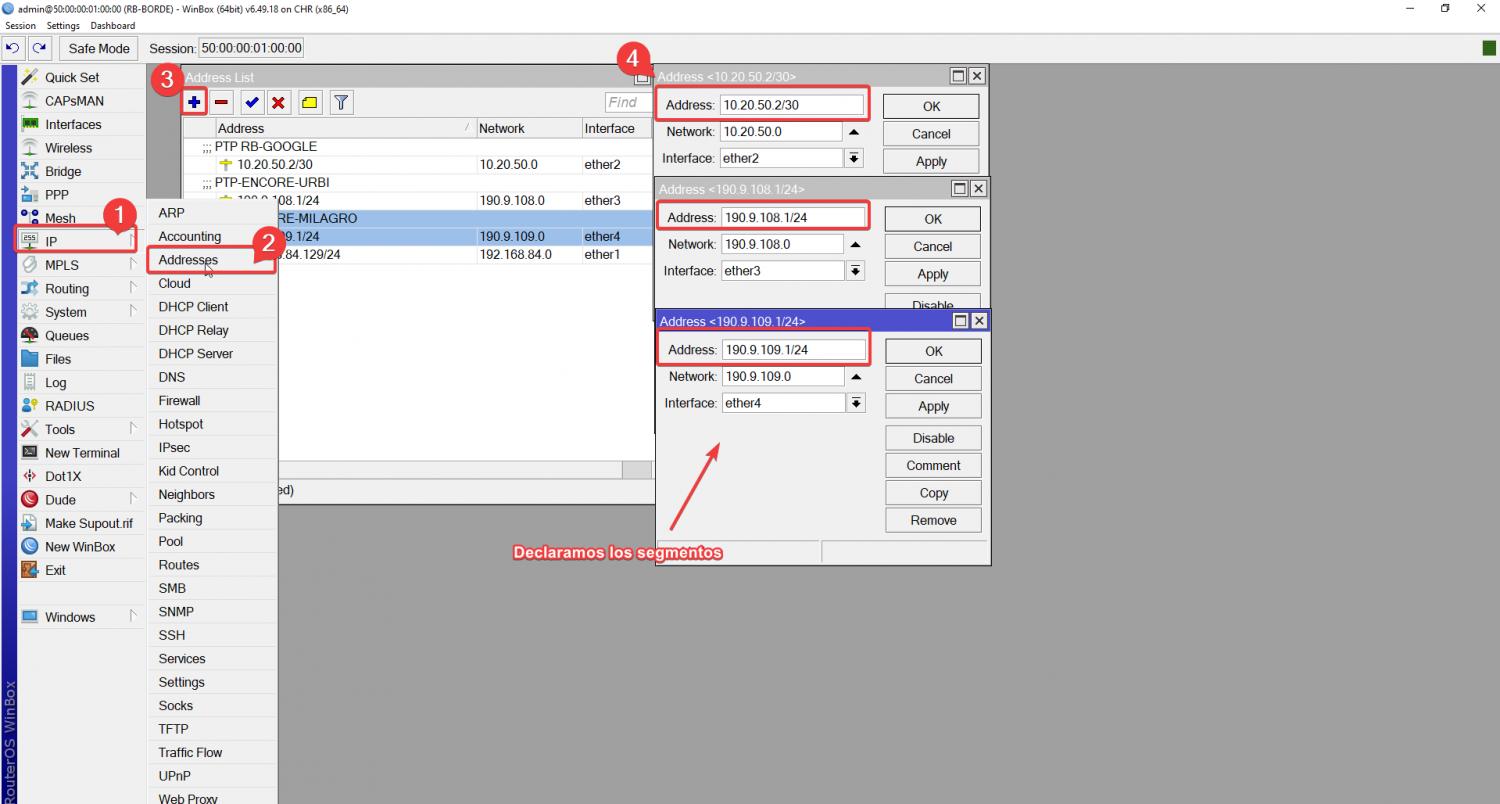

Por interfaz
Archivo adjunto 4021

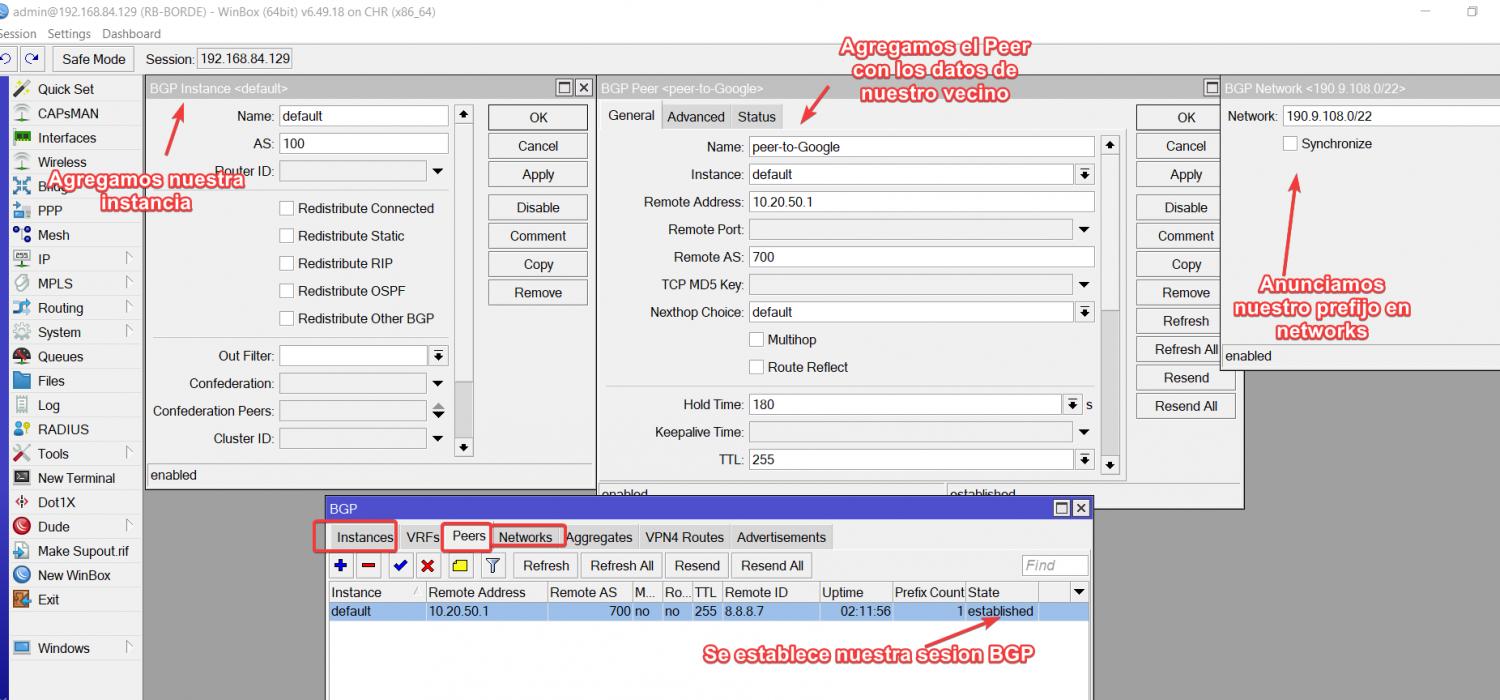

PASO[3.1Configuración básica de BGP ROUTER BORDE
vamos a configurar la instancia, el peer y el network del RB

Interfaz de red: 10.20.50.2/30

AS: 100
Vecino BGP: 10.20.50.1/30

AS Vecino 700

Archivo adjunto 3978

Nota

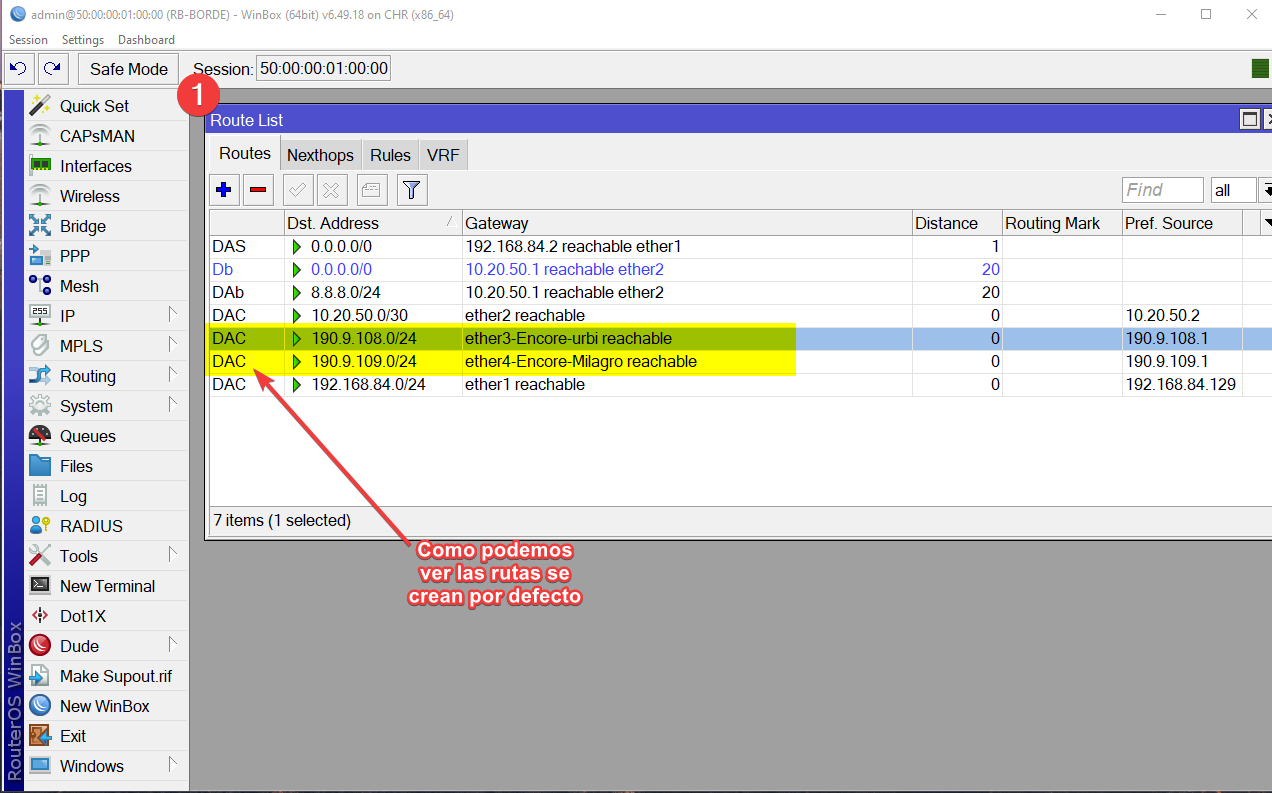

Se muestra una imagen de las rutas

Rutas del ROUTER-BORDE PRINCIPAL
En este caso no es nesesario agregar rutas estaticas a menos que bajes el prefijo para entregar a clientes residenciales o que tu PTP sea con IPs privadasArchivo adjunto 4032
PASO 4 Configuración del ROUTER ENCORE-MILAGRO
Agregamos las direcciones IPS,En mi caso utilizo una ip Privada PTP en el ether 4 para hacer la conexion con el ROUTER BORDE Y ether 1 para nuestras Lan que tendras nuestra ONU 2

Nota

Configuramos la ruta por defecto y comprobamos que tenga internet

Por comandos
/ip address

add address=190.9.109.2/24 comment=PTP-BORDE interface=ether4 network=\

    190.9.109.0

add address=192.168.104.1/24 comment=LAN-ONU-2 interface=ether1 network=\

    192.168.104.0

 /ip route

add distance=1 gateway=190.9.109.1

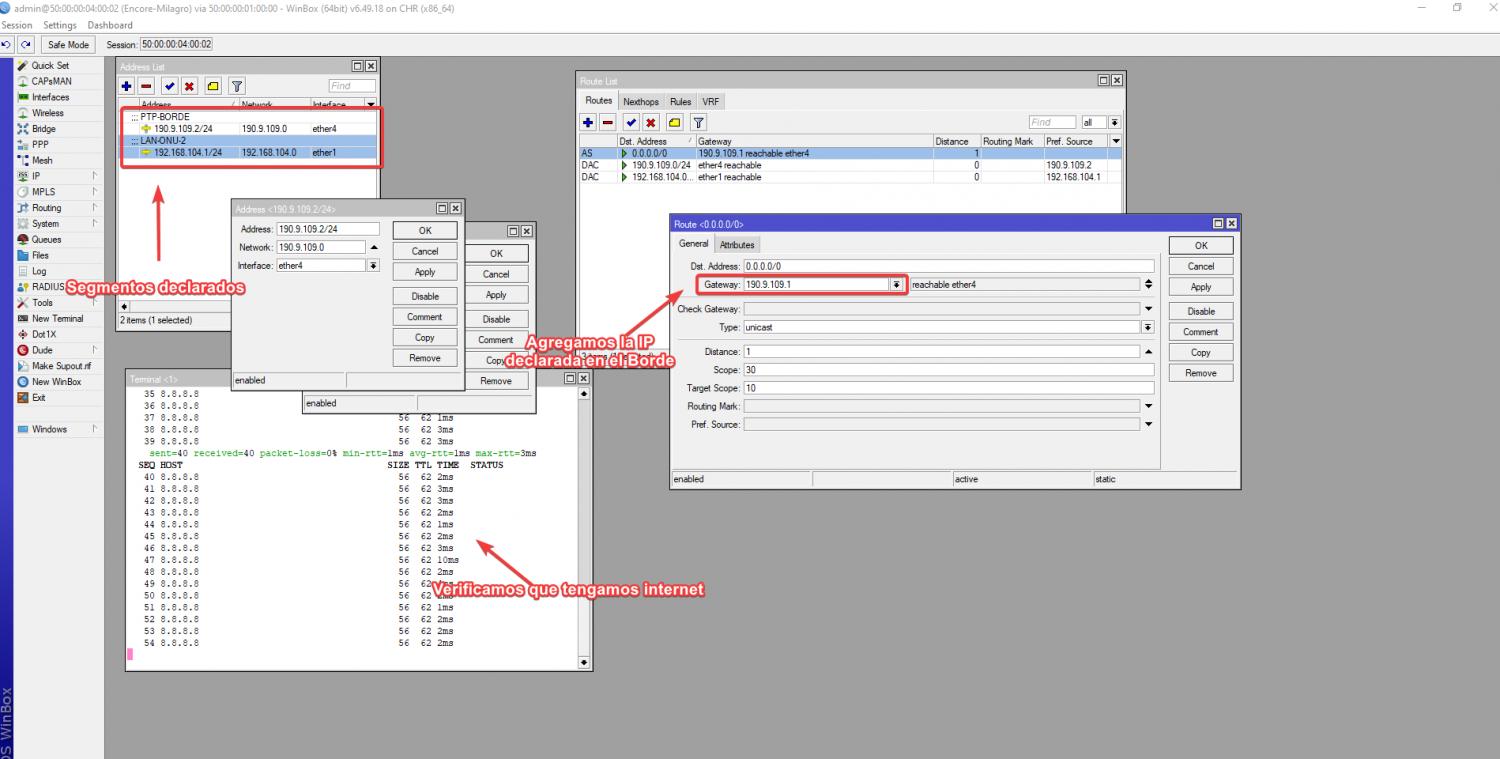

Por interfaz
Archivo adjunto 4022
Nota

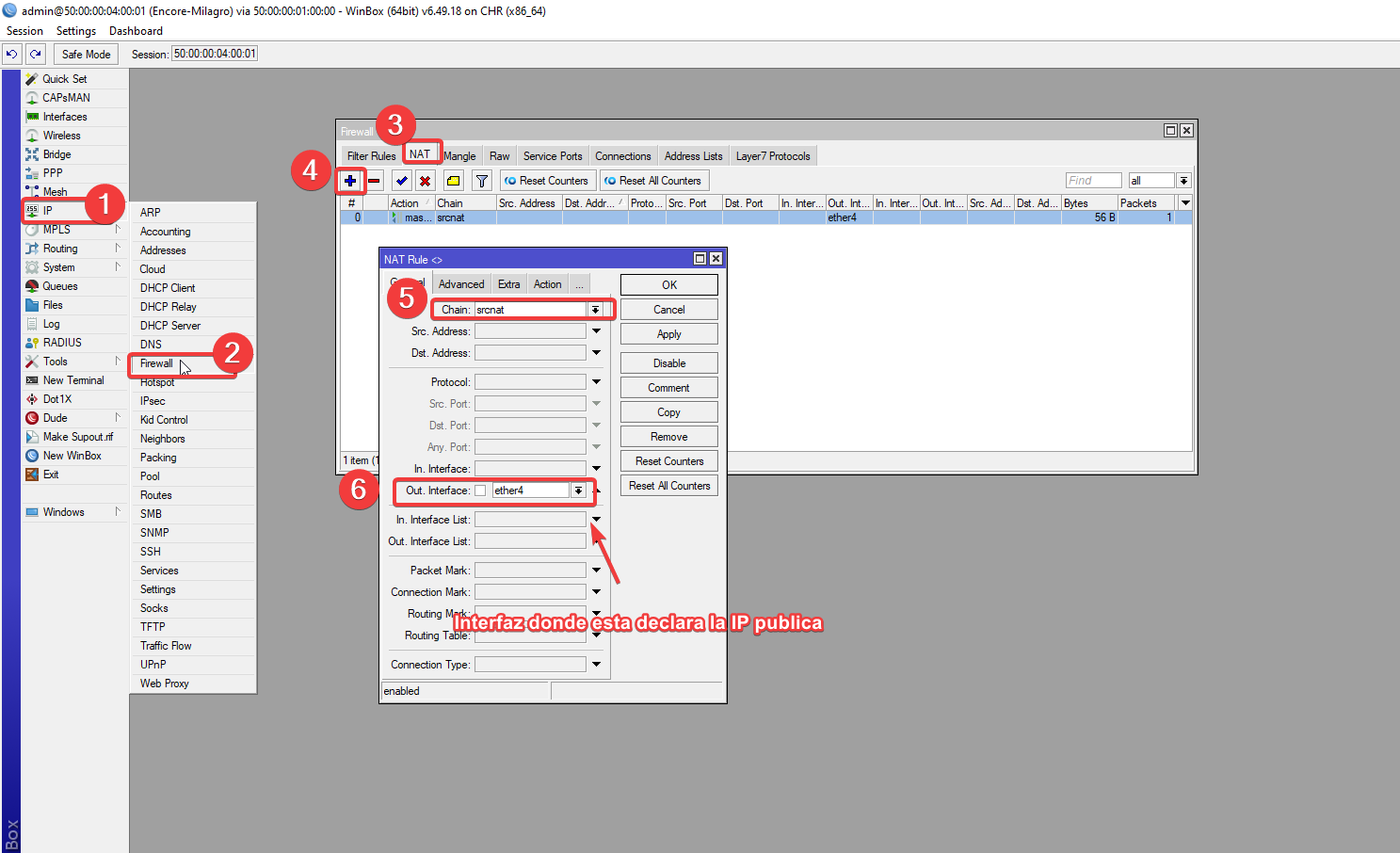

Configuramos el enmascaramiento sobre la interfaz ether 3

Entramos en el apartado IP/FIREWALL/NAT

Por comandos

/ip firewall nat
add action=masquerade chain=srcnat out-interface=ether4

Por interfazArchivo adjunto 4035

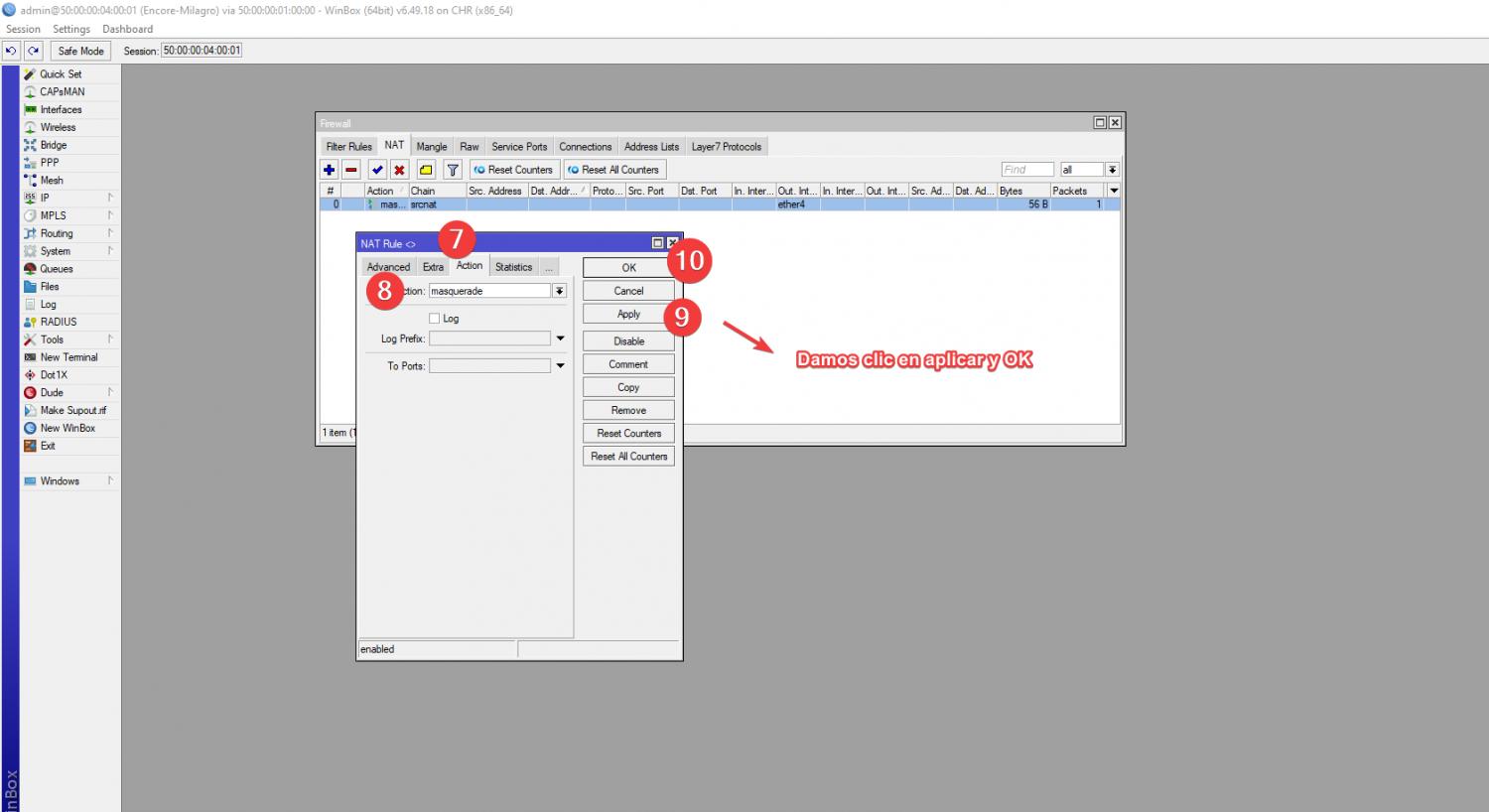

Elegimos en accion enmascaramiento
Archivo adjunto 4036

PASO 4.1 Configuración del ROUTER ENCORE-URBI

Agregamos las direcciones IPS,En mi caso utilizo una ip Privada PTP en el ether 3 para hacer la conexion con el ROUTER BORDE Y ether 1 para nuestras Lan que tendras nuestra ONU 1

Nota

Configuramos la ruta por defecto y comprobamos que tenga internet

Por comandos
/ip address

add address=190.9.108.2/24 comment=PTP-RB-BORDE interface=ether3 network=\

    190.9.108.0

add address=192.168.104.1/24 comment=LAN-ONU-2 interface=ether1 network=\

    192.168.104.0
Por interfaz

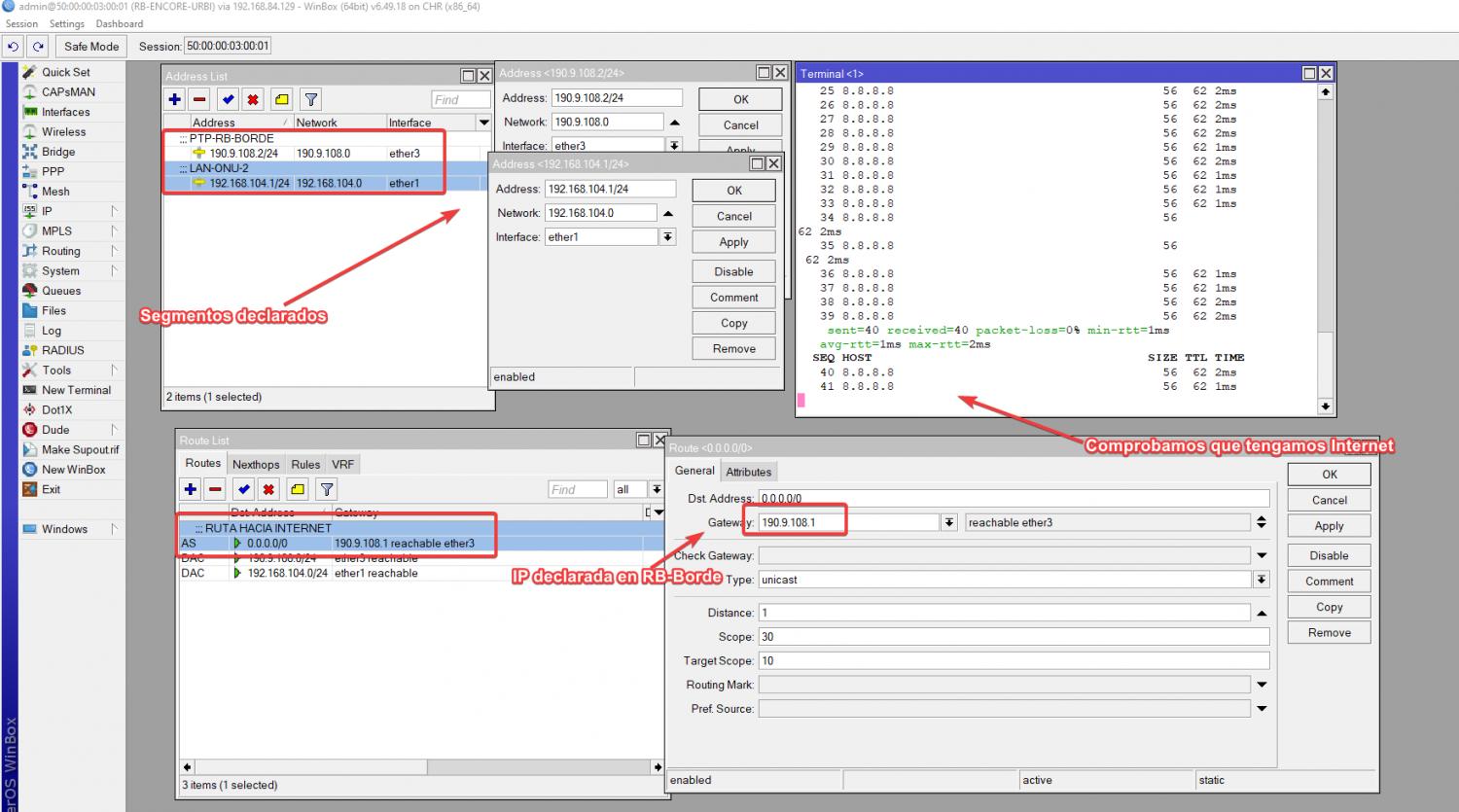

Archivo adjunto 4023

Nota

Configuramos el enmascaramiento sobre la interfaz ether 3

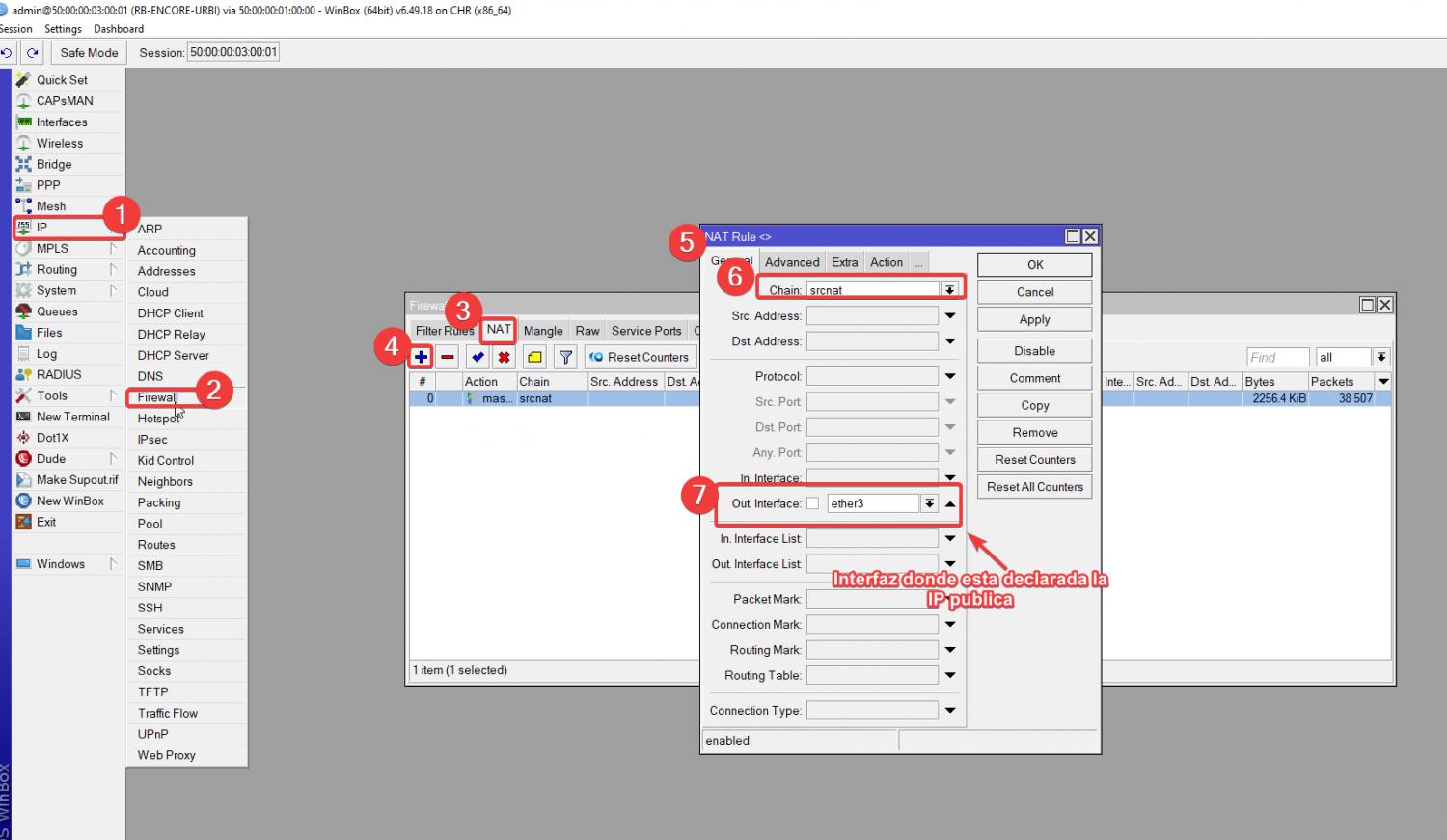

Entramos en el apartado IP/FIREWALL/NAT

Por comandos

/ip firewall nat
add action=masquerade chain=srcnat out-interface=ether3

Por interfaz
Archivo adjunto 4033

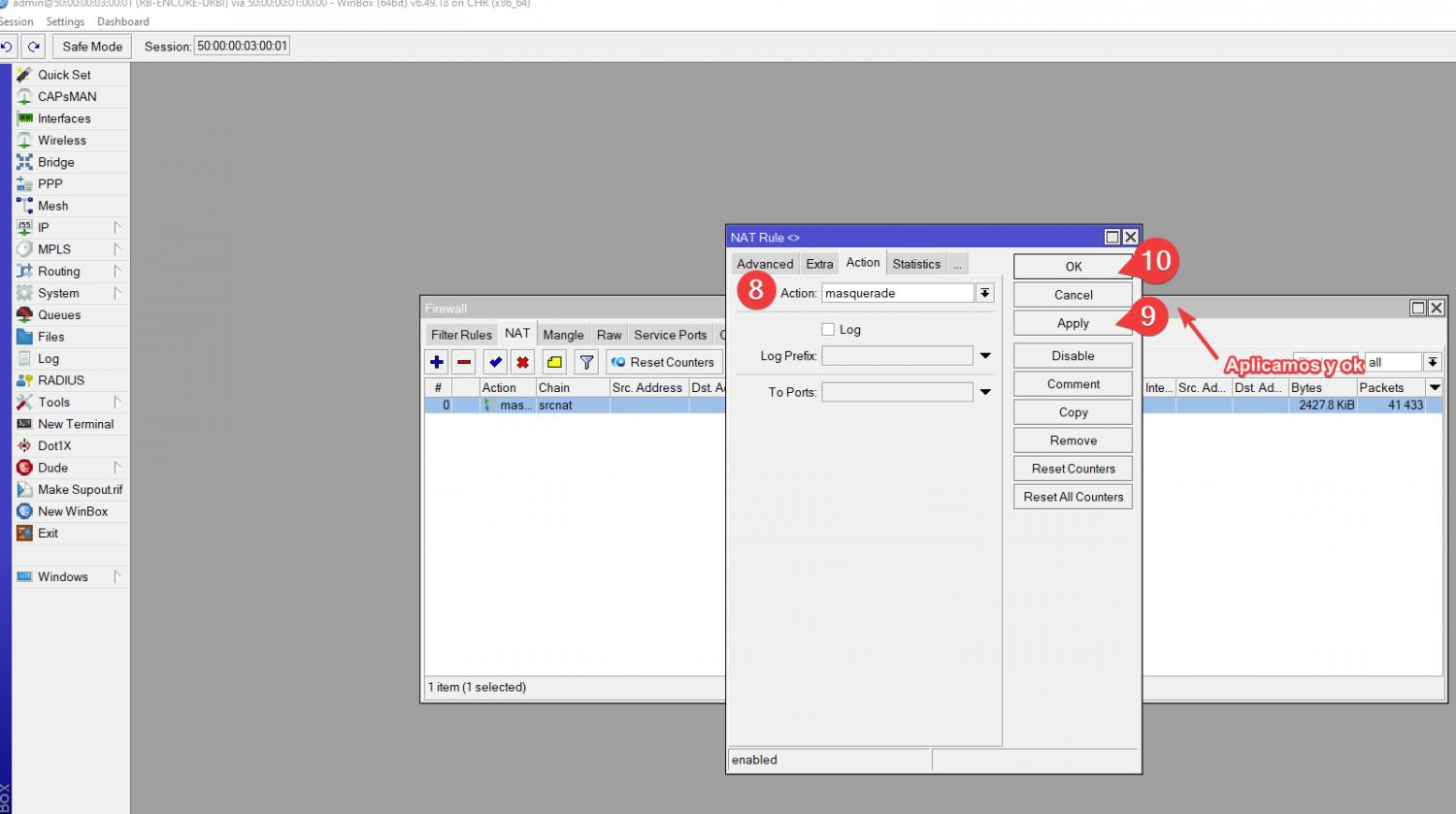

Elegimos en accion enmascaramiento
Archivo adjunto 4034
PASO5 Configuración de la ONU 1

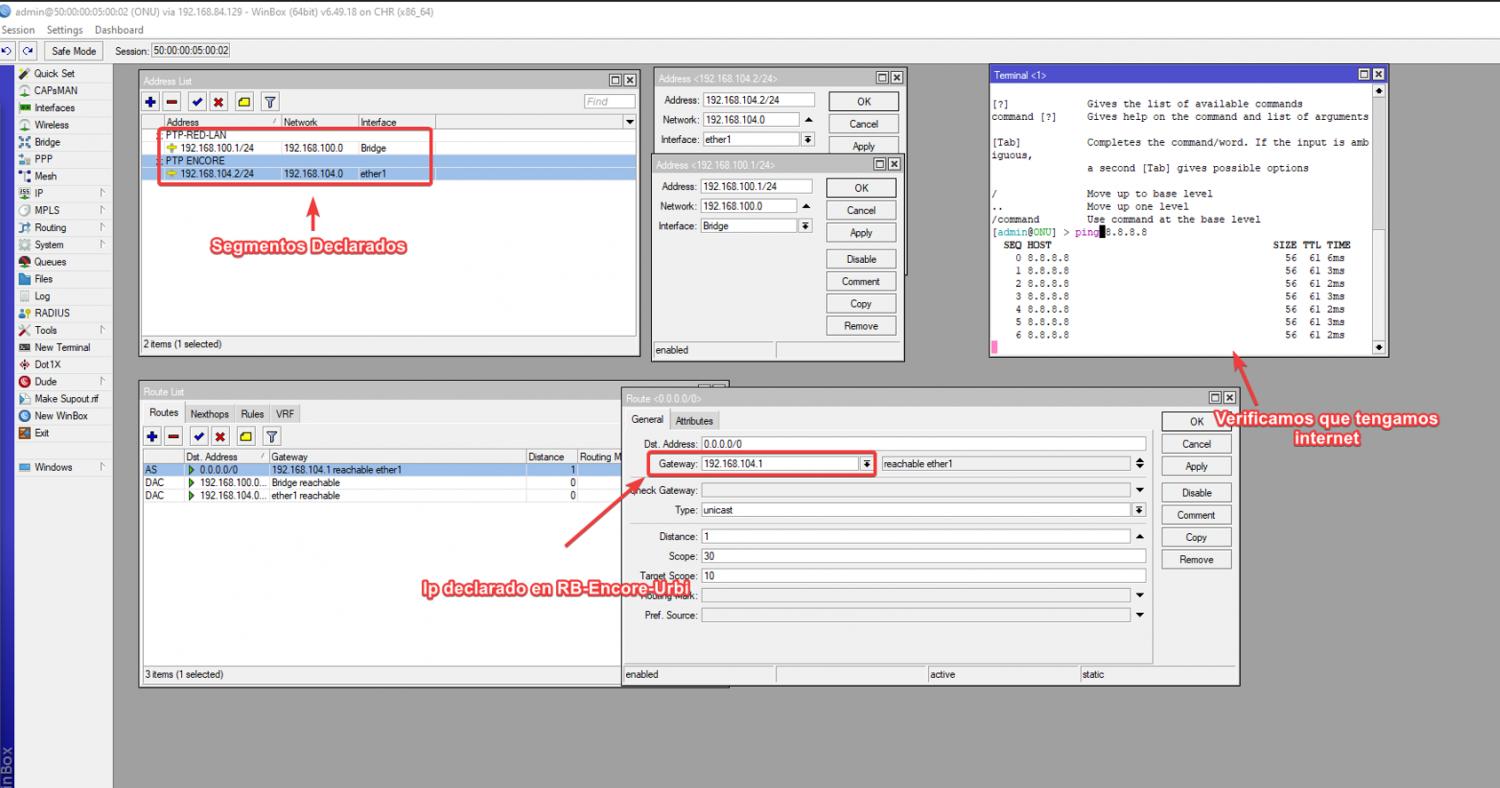

Agregamos una ip de la red de segmento que declaramos en Ether 3 de nuestro ROUTER ENCORE-URBI Y añadimos una red LAN, En mi caso estoy simulando la red por defecto de la onu
Nota

Configuramos la ruta por defecto

Por comandos
/ip address

add address=192.168.104.2/24 comment="PTP ENCORE" interface=ether1 network=\

    192.168.104.0

add address=192.168.100.1/24 comment=PTP-RED-LAN interface=Bridge network=\

    192.168.100.0

    /ip route

add distance=1 gateway=192.168.104.1


Por interfaz
Archivo adjunto 4024

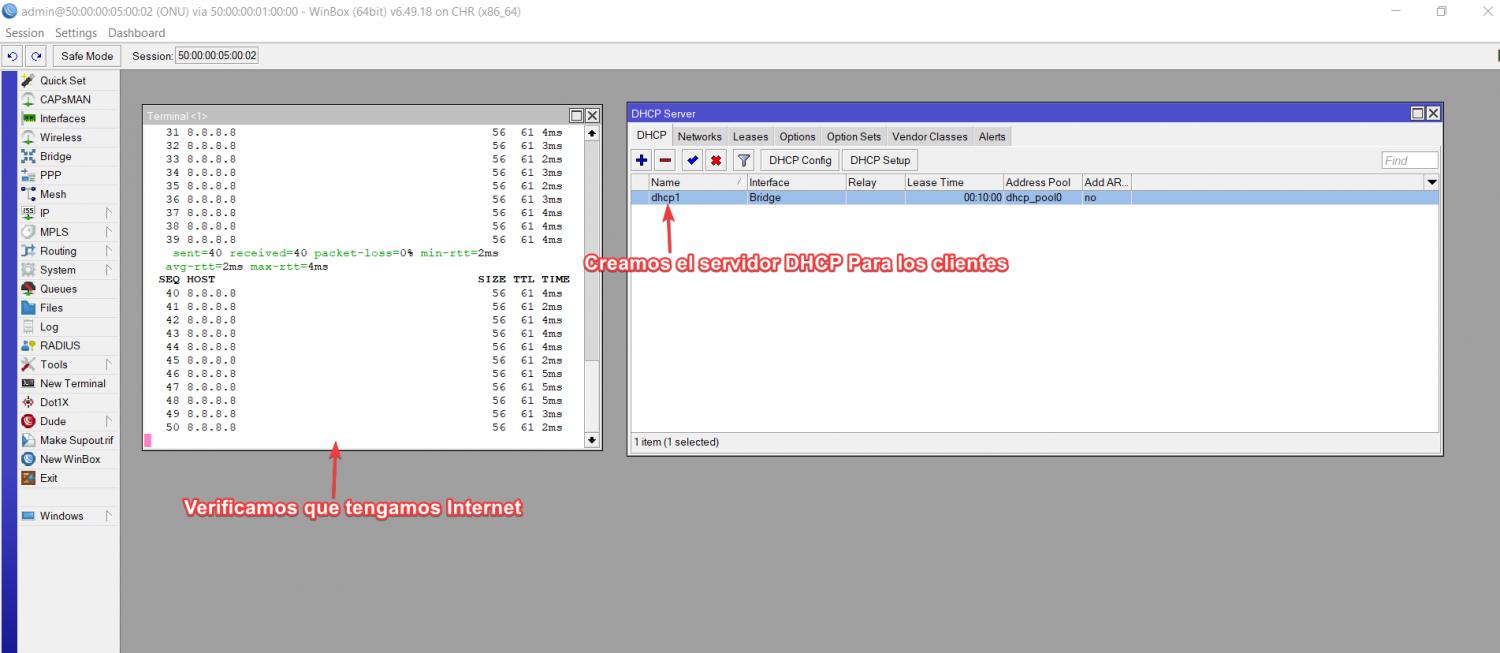

Ahora vamos a configurar un servidor DHCP para que este pueda entregar las IPs privadas a los usuarios finales

Nota

Comprobamos que tengamos Internet

Archivo adjunto 3983
Paso 5.1 Configuramos el usuario A

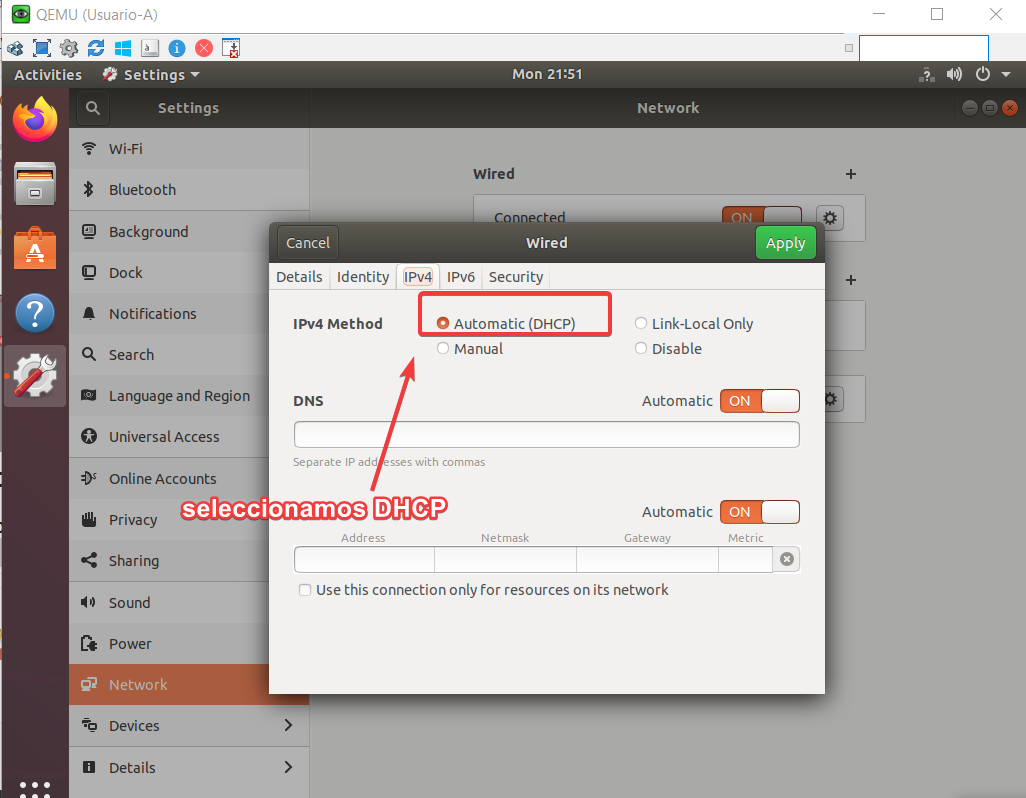

Entramos a la configuracion de red de la pc y elegimos la opcion DHCP
Archivo adjunto 3984

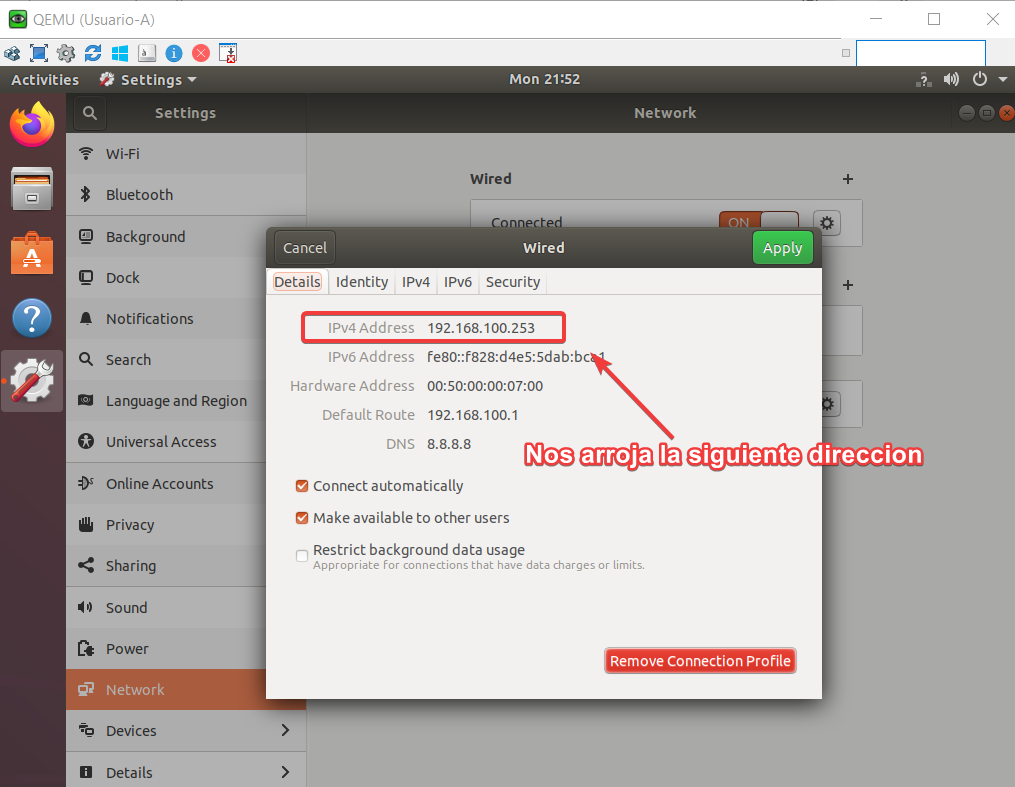

Verificamos que IP nos entrega el servidor
Archivo adjunto 3985

Nota

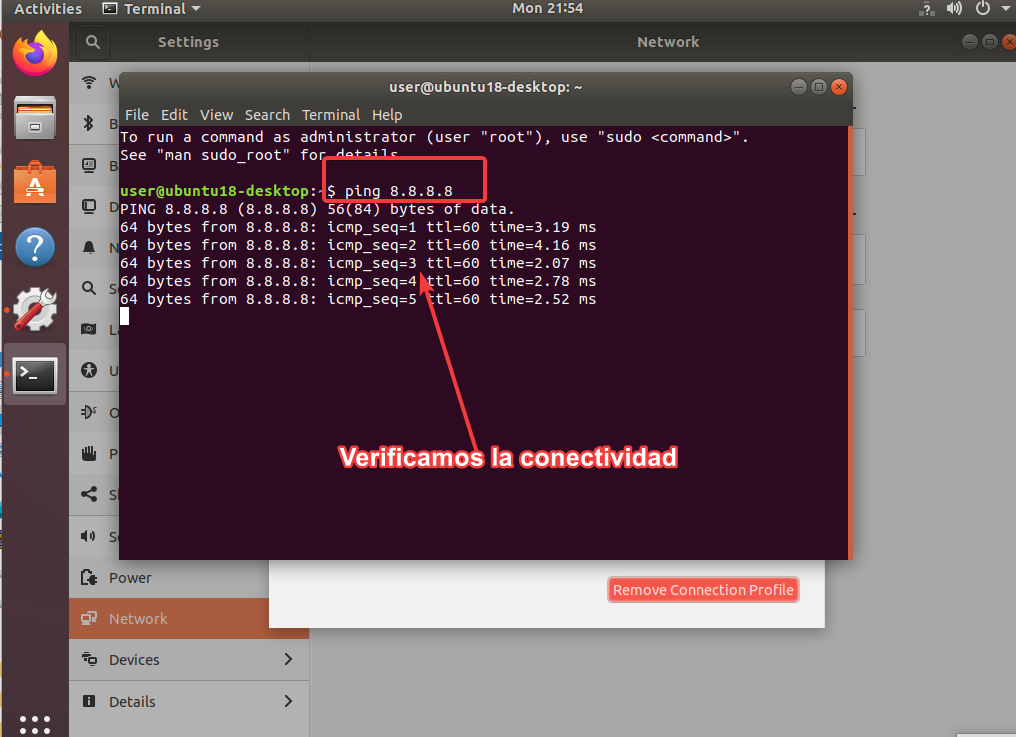

Comprobamos el ping y listo

Archivo adjunto 3986
Nota

Material de apoyo

SCRIPTS

ROUTER GOOGLE
/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=700

/ip address

add address=8.8.8.7/24 comment=PTP-GOOGLE interface=ether1 network=8.8.8.0

add address=10.20.50.1/30 comment=PTP-RB-BORDE interface=ether2 network=\

    10.20.50.0

/ip dhcp-client

add disabled=no interface=ether1

/routing bgp network

add network=8.8.8.0/24 synchronize=no

/routing bgp peer

add name=peer-to-RB-BORDE remote-address=10.20.50.2 remote-as=100

/system identity

set name=RB-GOOGLE

/tool romon

set enabled=yes
ROUTER BORDE
/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=100

/ip address

add address=10.20.50.2/30 comment="PTP RB-GOOGLE" interface=ether2 network=\

    10.20.50.0

add address=190.9.109.1/24 comment=PTP-ENCORE-MILAGRO interface=ether4 \

    network=190.9.109.0

add address=190.9.108.1/24 comment=PTP-ENCORE-URBI interface=ether3 network=\

    190.9.108.0

/ip dhcp-client

add disabled=no interface=ether1

/routing bgp network

add network=190.9.108.0/22 synchronize=no

/routing bgp peer

add name=peer-to-Google remote-address=10.20.50.1 remote-as=700

/system identity

set name=RB-BORDE

/tool romon

set enabled=yes
ENCORE-URBI
/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/ip address

add address=190.9.108.2/24 comment=PTP-RB-BORDE interface=ether3 network=\

    190.9.108.0

add address=192.168.104.1/24 comment=LAN-ONU-2 interface=ether1 network=\

    192.168.104.0

/ip dhcp-client

add disabled=no interface=ether1

/ip dns

set servers=8.8.8.8

/ip firewall nat

add action=masquerade chain=srcnat out-interface=ether3

/ip route

add comment="RUTA HACIA INTERNET" distance=1 gateway=190.9.108.1

/system identity

set name=RB-ENCORE-URBI

/tool romon

set enabled=yes
ENCORE-MILAGRO
/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/ip address

add address=190.9.109.2/24 comment=PTP-BORDE interface=ether4 network=\

    190.9.109.0

add address=192.168.104.1/24 comment=LAN-ONU-2 interface=ether1 network=\

    192.168.104.0

/ip firewall nat

add action=masquerade chain=srcnat out-interface=ether4

/ip dhcp-client

add disabled=no interface=ether1

/ip route

add distance=1 gateway=190.9.109.1

/system identity

set name=Encore-Milagro

/tool romon

set enabled=yes
ONU-1
/interface bridge

add name=Bridge

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/ip pool

add name=dhcp_pool0 ranges=192.168.100.2-192.168.100.254

/ip dhcp-server

add address-pool=dhcp_pool0 disabled=no interface=Bridge name=dhcp1

/interface bridge port

add bridge=Bridge interface=ether2

add bridge=Bridge interface=ether3

/ip address

add address=192.168.104.2/24 comment="PTP ENCORE" interface=ether1 network=\

    192.168.104.0

add address=192.168.100.1/24 comment=PTP-RED-LAN interface=Bridge network=\

    192.168.100.0

/ip dhcp-client

add disabled=no interface=ether1

/ip dhcp-server network

add address=192.168.100.0/24 dns-server=8.8.8.8 gateway=192.168.100.1

/ip firewall nat

add action=masquerade chain=srcnat out-interface=ether1

/ip route

add distance=1 gateway=192.168.104.1

/system identity

set name=ONU

/tool romon

set enabled=yes
Archivos descargables
Aqui puedes decargar el laboratorio

Archivo adjunto 4025
