LABORATORIO OTT CON XTREAM UI
1 Configuracion de IRD
Como primer paso procederemos a verificar que señal bajaremos para ingresar el canal en el Xtream y que se pueda visualizar
Archivo adjunto 4106

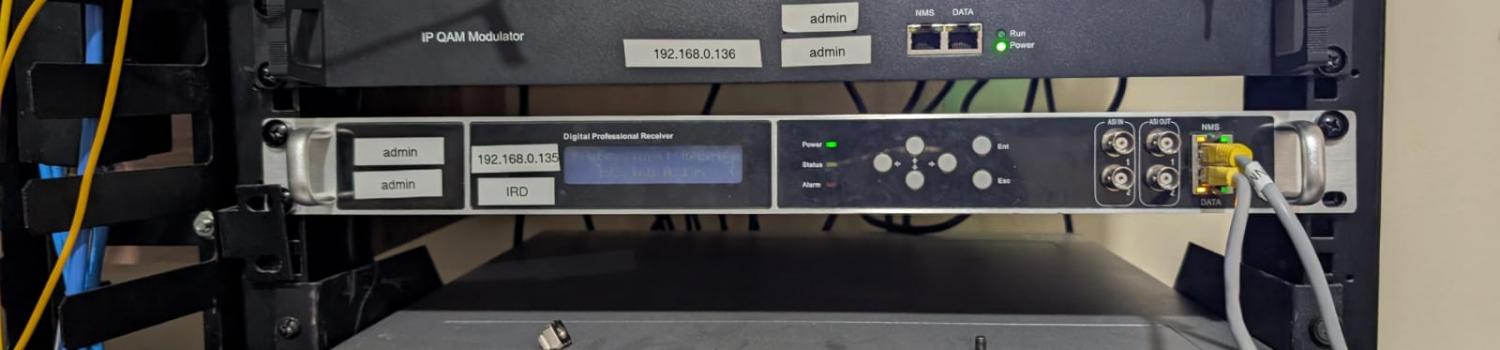

Este equipo el IRD nos servira para poder desencriptar los canales que bajan de nuestra antena para ello debemos de identificar que señales estamos utilizando ya que este equipo reconoce 3 diferentes señales
1-Digitales: Señales que utilizan un codificador para salir con HDMI
2-DVBS/S2: Señales que necesiten de un LNB y una antena apuntando al satélite
3-ATSCT: Señales que utilicen una antena de conejo solo con una frecuencia
Nota

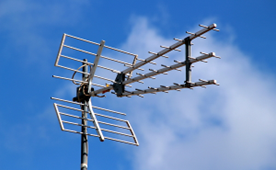

NOTA: nosotros usaremos la señal ATSCT que solo es necesario una antena ATSC
Archivo adjunto 4107
Una vez montada la antena y cableando al IRD podemos realizar la obtención de los canales que se encuentran en una frecuencia de pendiendo en que región se encuentren
Para ingresar una frecuencia al IRD para obtener canales nos dirijiremos al IRD accediendo a la IP que se configuro
192.168.0.135
Usuario: admin
Contraseña: admin

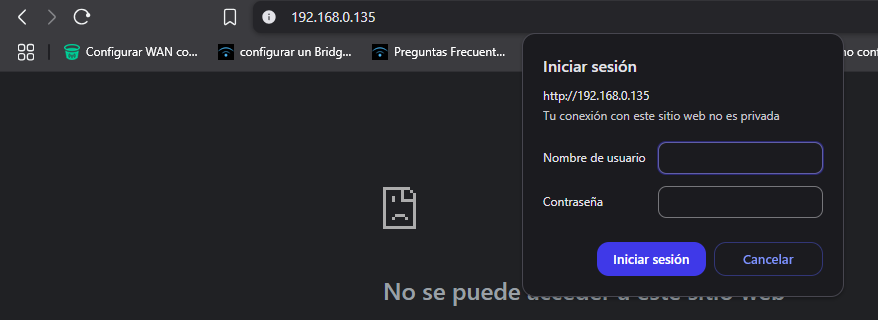

Archivo adjunto 4109

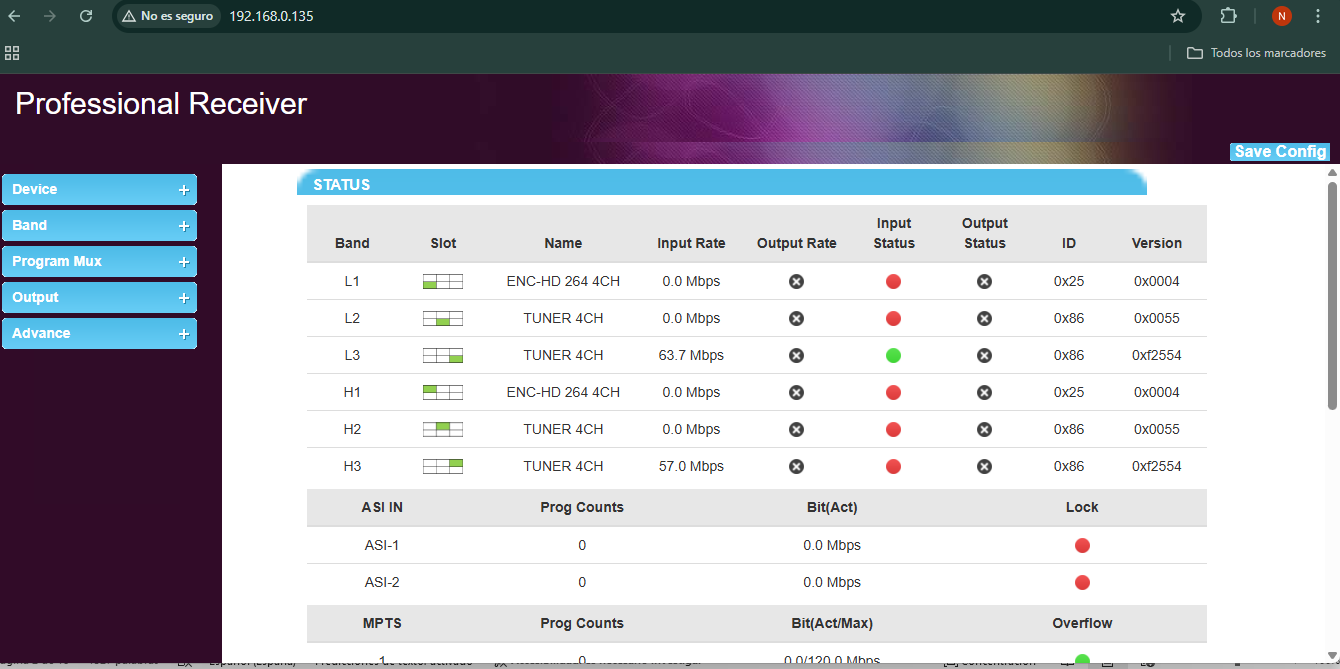

Al acceder nos aparecerá esta pestaña donde ya estamos dentro de el IRD
Archivo adjunto 4110

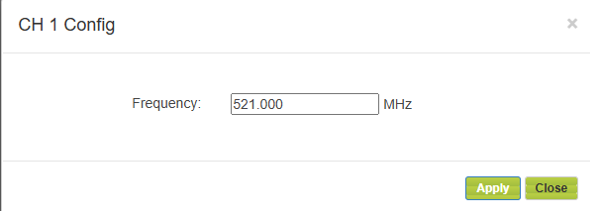

Iremos a la opción de BAND y nos dirigimos al Tuner L3 ya que tuner es donde se encuentra la configuración de la señal ATSCT ingresando las frecuencias en la opción de EDIT
Archivo adjunto 4111

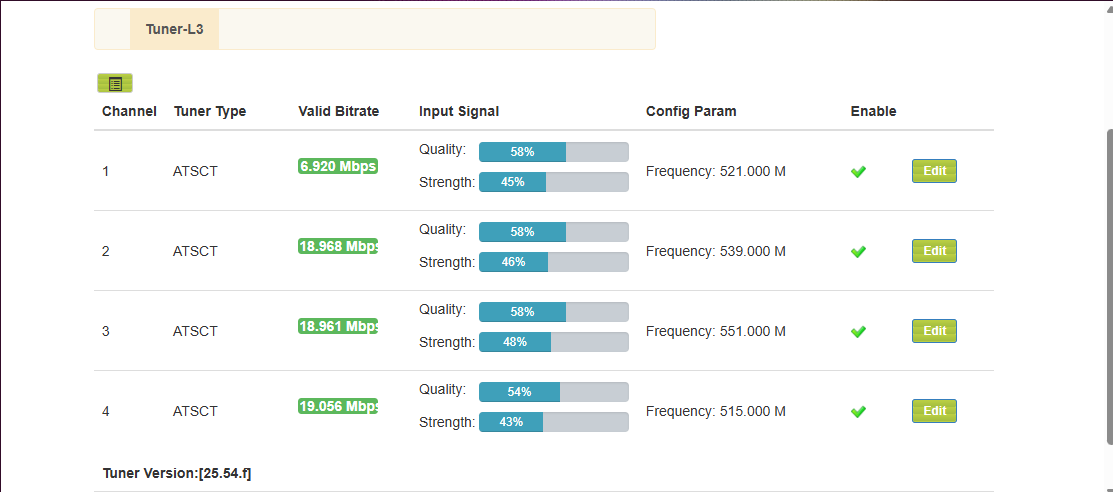

Podemos ingresar hasta 4 diferentes frecuencias en cada canal ( cada Tuner cuenta con 4 canales )
Archivo adjunto 4112

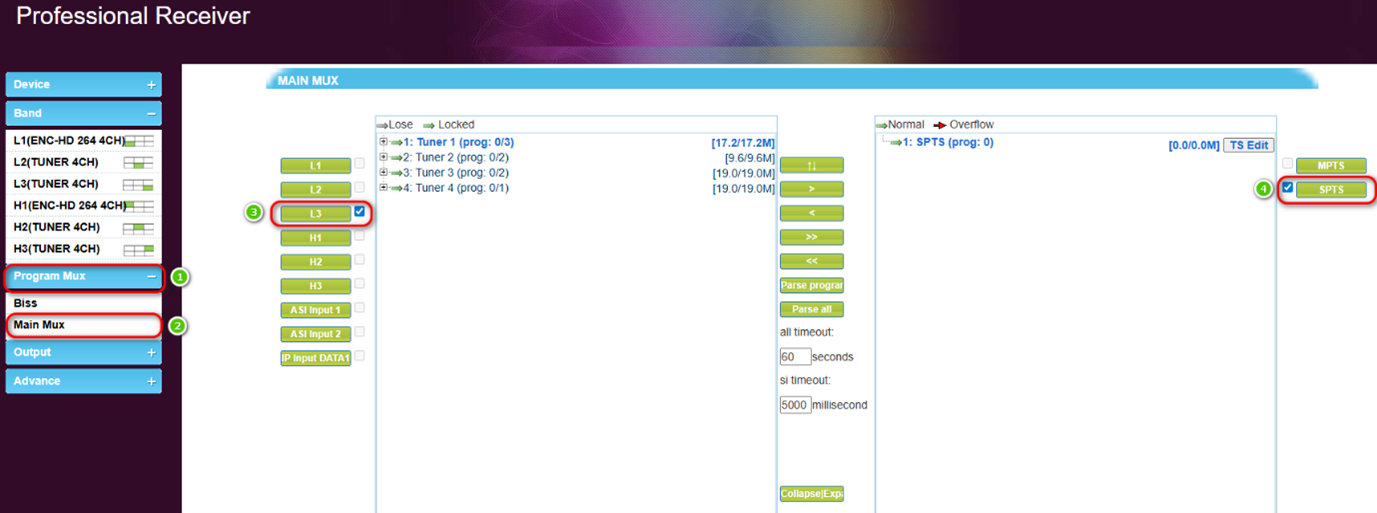

Para verificar que canales estamos bajando, desencriptaremos los canales que se encuentran en las frecuencias desde la opción de PROGRAM MUX en el apartado de MAIN MUX aqui seleccionamos el Tuner al cual ingresamos en la anterior ventana el L3 y seleccionaremos el protocolo de salida que tendrán nuestros canales SPTS
Archivo adjunto 4113
Nota
NOTA: los dos protocolos salen en formato UDP
SPTS usa la salida por el puerto Data del equipo IRD
MPTS: usa de salida el puerto ASI

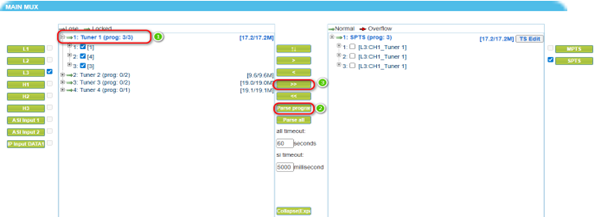

Para desencriptar los canales vamos a seleccionar el canal 1 dentro de el tuner L3 y daremos clic en la opción de PARSE PROGRAM así nos saldrán los canales proporcionados por una frecuencia a continuación daremos en la flecha para pasarlos la otra lista
Archivo adjunto 4114

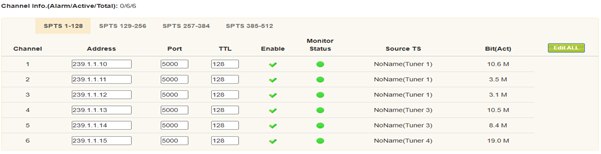

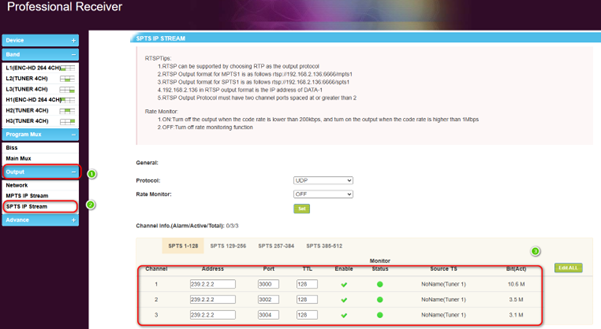

Una vez pasado los canales a la lista SPTS nos dirigiremos a ver con que IP y con que Puerto salen, en la opción de OUTPUT en la lista de SPTS IP STREAM podemos ver los canales que agregamos junto con su IP y el Puerto asignado para su trasmisión
Archivo adjunto 4115
En este apartado nosotros podemos cambiar la IP y el Puerto
Nota
NOTA: de preferencia cambiar la IP a IPs consecutivas y mantener un Puerto Fijo
Archivo adjunto 4116
2 Visualizar los canales del IRD en VLC

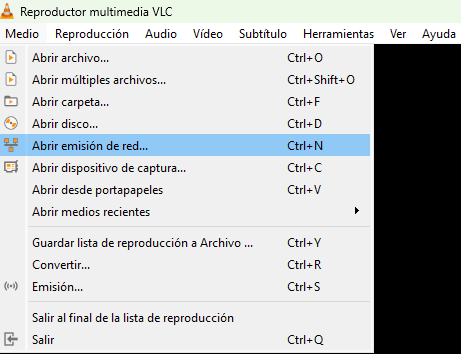

En este momento podemos ver estos canales en nuestra APP VLC, en la opción de MEDIA encontraremos un apartado de Abrir Emisión de Red
Archivo adjunto 4117

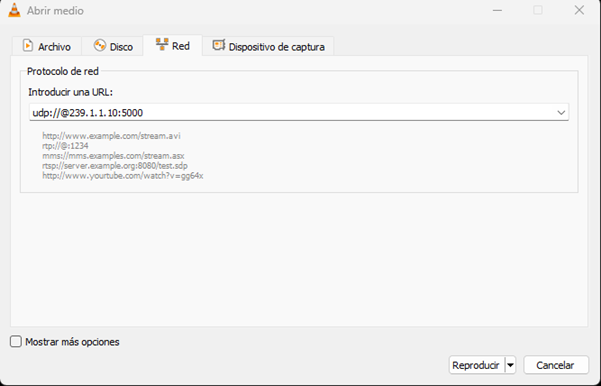

Aquí nos saldrá una ventana donde podemos ingresar la URL del canal en el formato que nos brinda el IRD de salida (UDP)
Archivo adjunto 4118
Nota
NOTA: siempre y cuando el canal tenga el formato UDP la URL será de la siguiente forma
Udp://@IP del canal : Puerto
Ejemplo: udp://239.1.1.10:5000

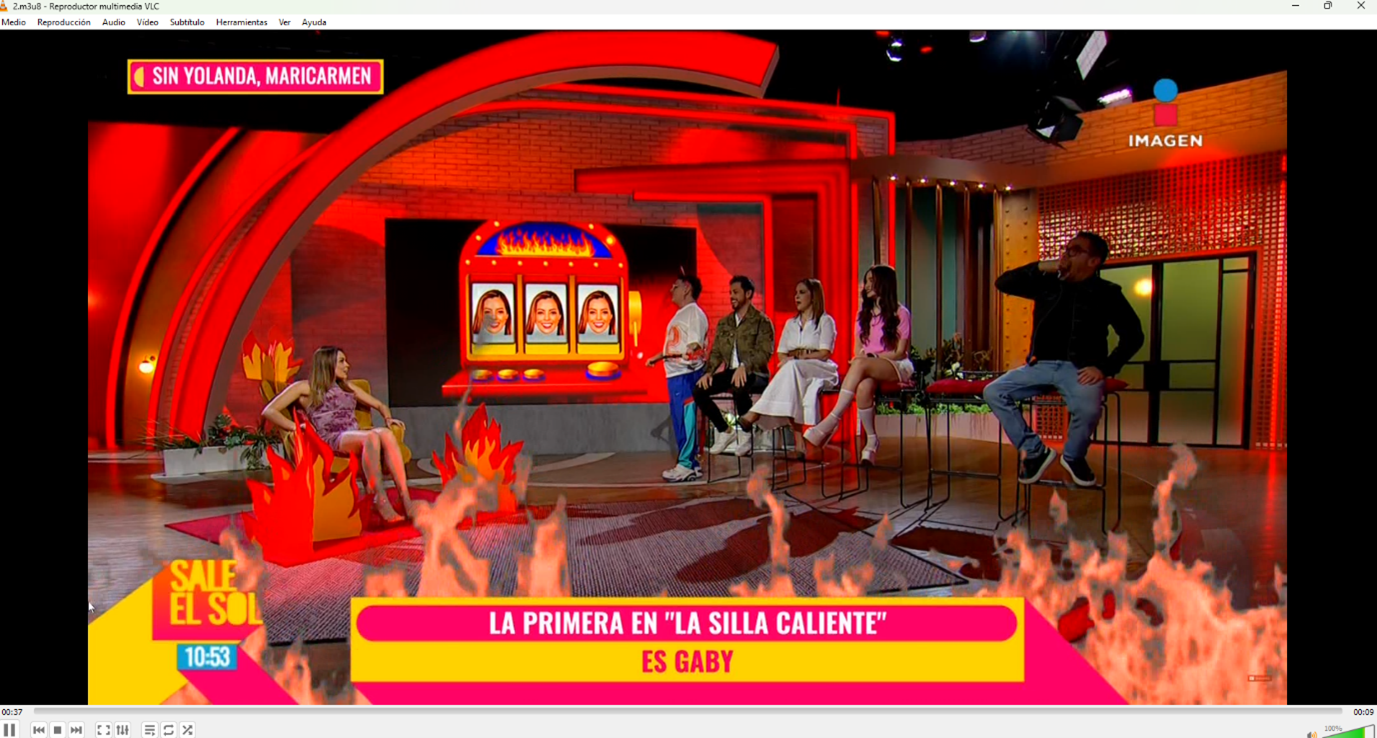

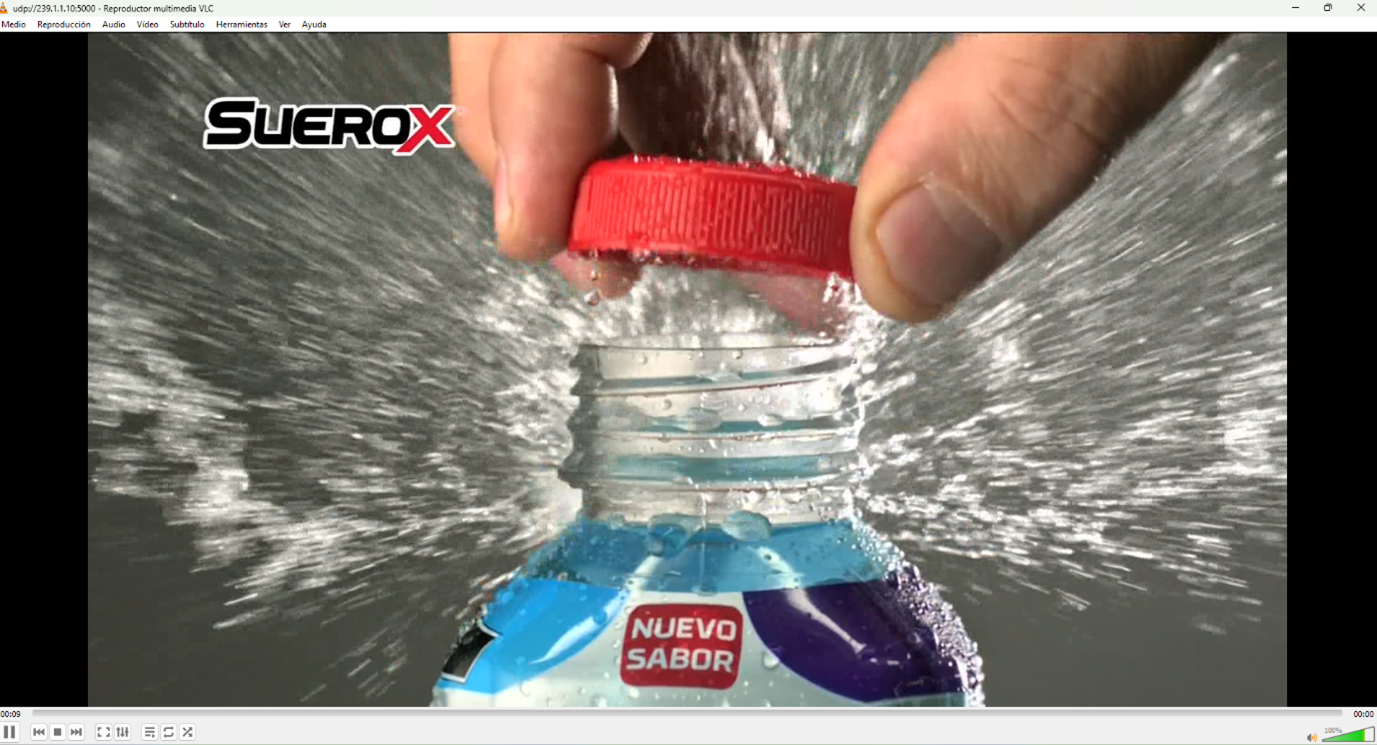

Al reproducir podemos ver el canal que cuenta con esa IP asignada
Archivo adjunto 4119
Nota

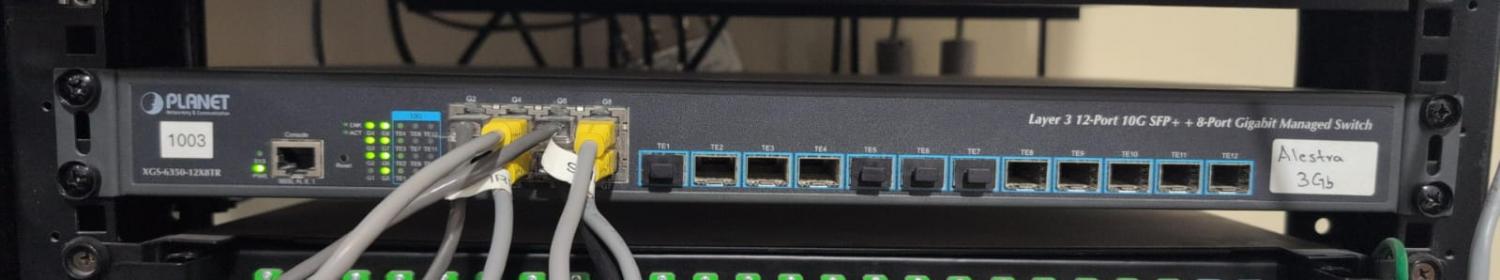

NOTA IMPORTANTE: para poder visualizar los canales es necesario que todos los equipos cuenten con un SW de capa 3 conectados ya que si no estoy conectado a la misma red del IRD no podre Visualizar los canales ( esto incluye a los demas equipos que se indican )
Archivo adjunto 4120
3 Configuración en IPTV Gateway
Una vez que ya contemos con la salida de los canales y podemos visualizar en el VLC, iremos al siguiente equipo IPTV GATEWAY

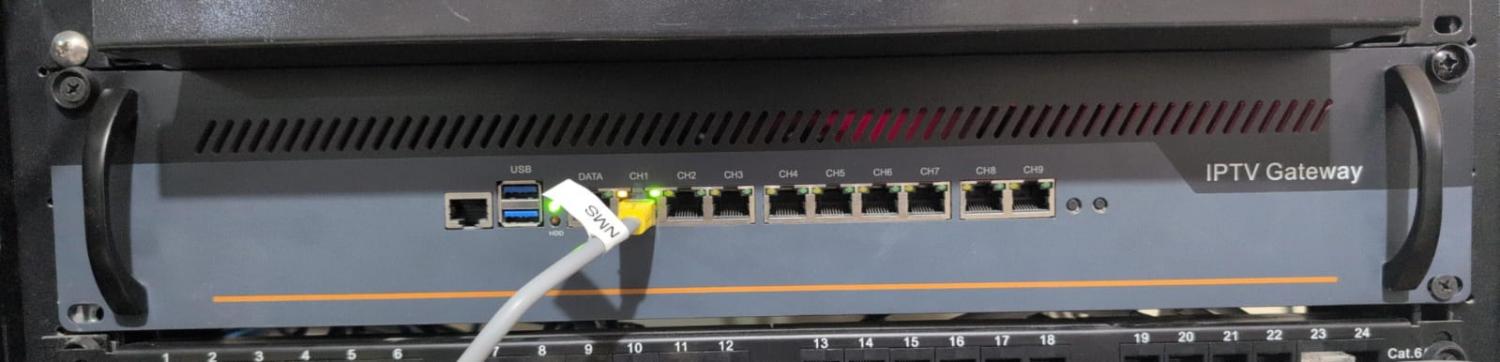

Archivo adjunto 4121
Este equipo es el encargado de convertir nuestros canales de formato UDP a HLS el formato que nos admite la app de XTREAM este formato nos arroja una URL tipo HTTP pero con extension M3u8 conocidos mundialmente como listas m3u
Para acceder debemos de entrar al equipo desde el mismos SW atreves de la dirección
192.168.0.138:3333

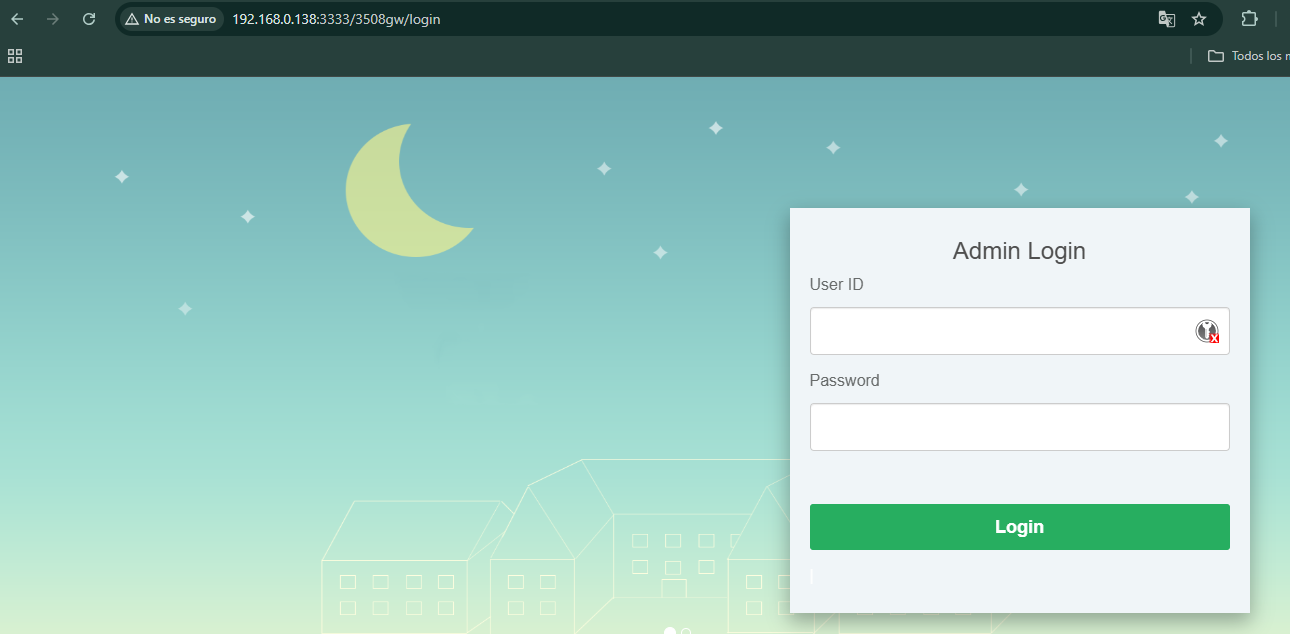

http://192.168.0.138:3333/3508gw/login
nos pedirá iniciar sesión
Usuario: admin
Contraseña: [email protected]
Archivo adjunto 4122

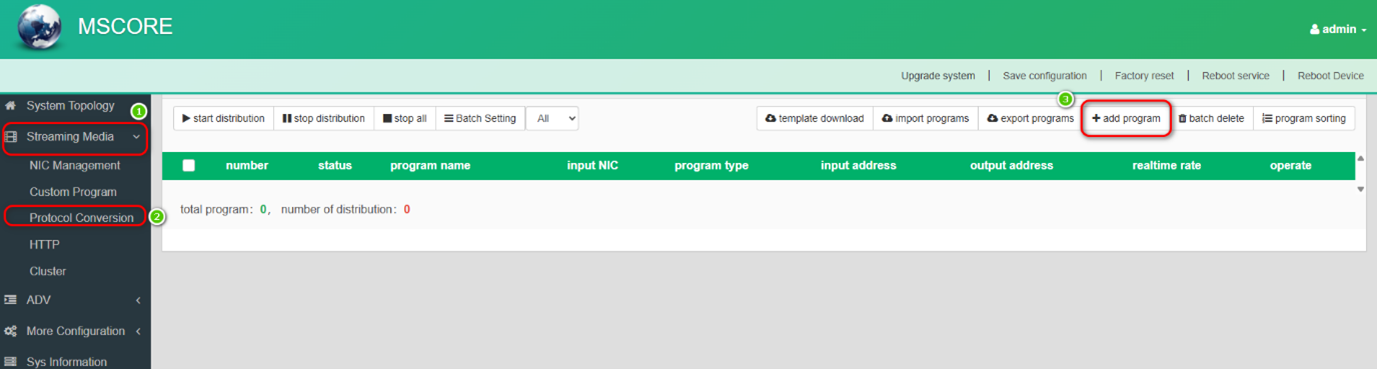

Una vez accediendo al equipo nos dirigimos al apartado de PROTOCOL CONVERSION
En este apartado agregaremos los canales que se agregaron en el IRD
Archivo adjunto 4123

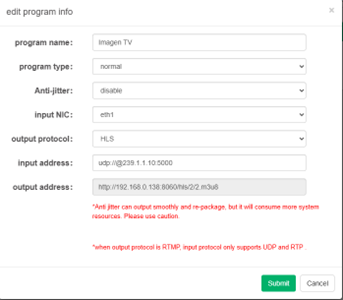

daremos en la opcion de ADD PROGRAM para agregar un programa nos saldrá la siguiente pestaña
Archivo adjunto 4124
Program name: Nombre del Programa
Program type: Tipo del Programa (Normal)
Anti-jitter: (disable)
Input Nic: Puerto de entrada del canal ( seleccionar el puerto en el que esta conectado el IPTV Gateway al SW )
Output Protocol: Protocolo de salida ( HLS )
Input address: Dirección del canal desde el IRD ( udp://@239.1.1.xxx:5000 )
Output address: Dirección de salida con la conversión ( lo da en automático )

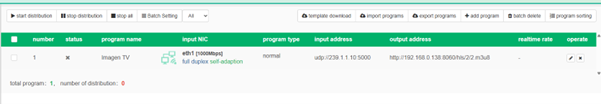

Una vez agregado el canal podemos ver que ya se encuentra en la lista de los canales pero aun no se esta trasmitiendo ya que debemos de iniciar el canal y ver que tenga consumo
Archivo adjunto 4125

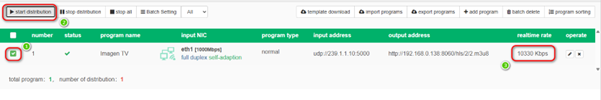

seleccionaremos el canal con la casilla y seleccionaremos START DISTRIBUTION de esta manera podemos ver que el estatus del canal se encuentra activo y que cuenta con consumo brindado por Kbps
Archivo adjunto 4126
4 Visualizar los canales del IPTV Gateway en VLC

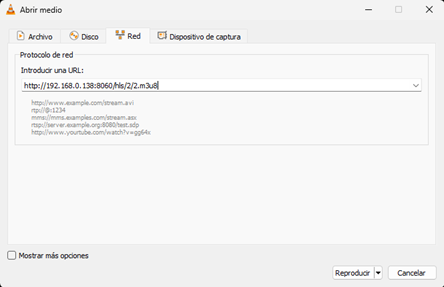

una vez agregados todo los canales que tenemos podemos visualizar el canal en el VLC con la URL de salida
Archivo adjunto 4127
Archivo adjunto 4128
Nota
Hasta aquí contamos con la conversión del canal al protocolo HLS el cual es aceptado para la plataforma de XTREAM, ahora podemos ir al servidor del XTREAM UI
En el siguiente manual se explica como realizar la instalación y como agregar los canales para poder visualizarlo mediante la app IPTV SMARTERS
https://foroisp.com/threads/1776-Cab...eam-UI-Parte-6
VIDEO con los equipos que se utilizaron en el laboratorio
https://youtu.be/Zl0oQZLS0kU
