Laboratorio catv por antena atsc

LABORATORIO CATV

Nota

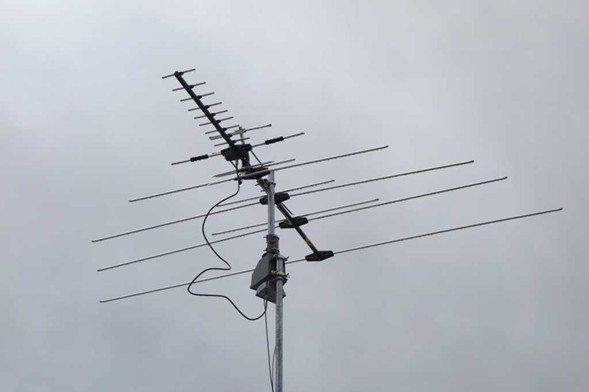

Para este laboratorio nosotros usaremos la señal ATSCT que solo es necesario una antena ATSC que nos sirve para recibir canales FTA libres Aéreos en mexico serian, canal 5, canal 2 estrellas, canal 7 azteca.

antena ATSC

Archivo adjunto 4141


EQUIPOS UTILIZADOS PARA EL LABORATORIO
Archivo adjunto 4142

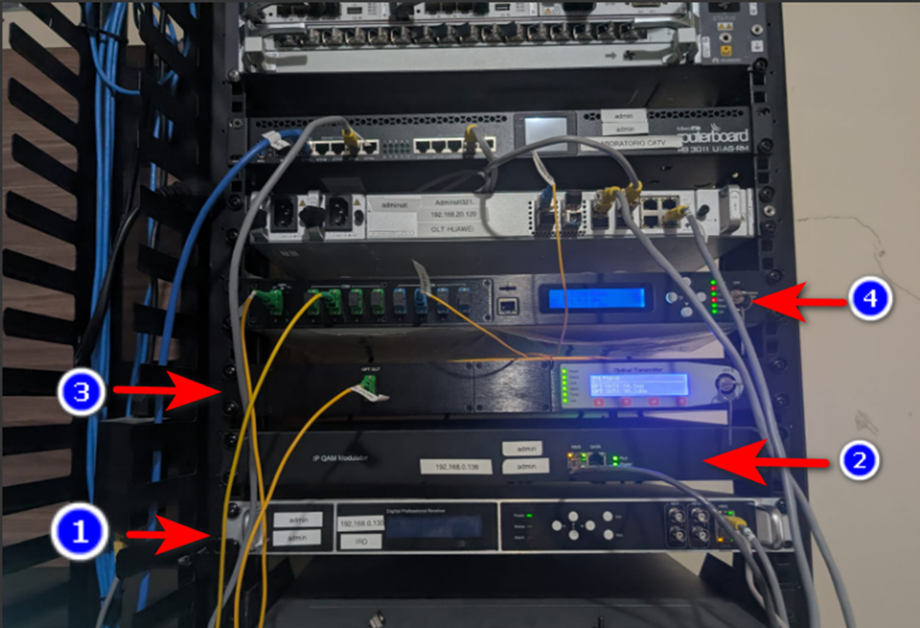

1 - IRD:
2 - IPQAM:
3- OPTICAL TRANSMITTER:
4- EDFA :

Onu Huaweii
Archivo adjunto 4143
CONFIGURACION DE IRD


Una vez montada la antena y cableando al IRD podemos realizar la obtención de los canales que se encuentran en una frecuencia de pendiendo en que región se encuentren
Para ingresar una frecuencia al IRD para obtener canales nos dirigiremos al IRD accediendo a la IP que se configuro
192.168.0.135

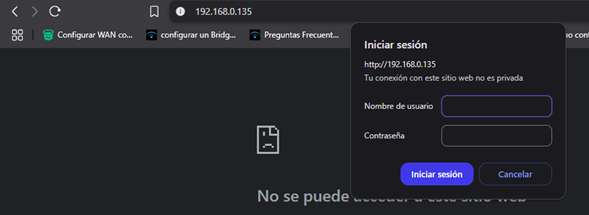

Usuario: admin
Contraseña: admin

Archivo adjunto 4144

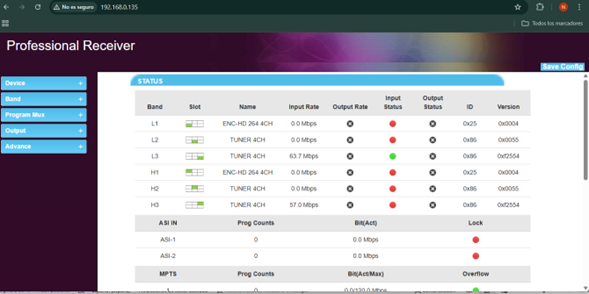

Al acceder nos aparecerá esta pestaña donde ya estamos dentro de el IRD
Archivo adjunto 4146

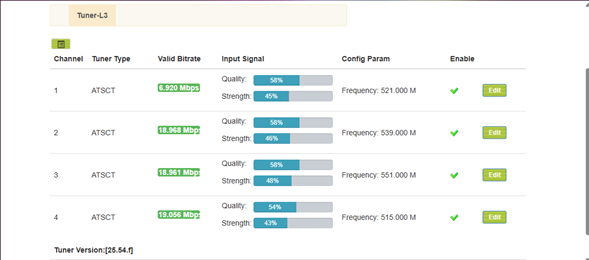

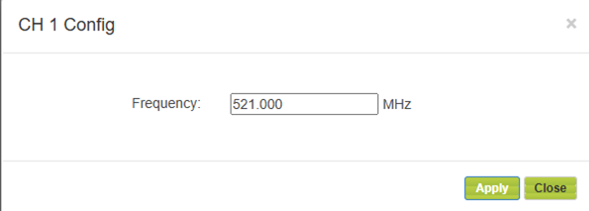

Iremos a la opción de BAND y nos dirigimos al Tuner L3 ya que tuner es donde se encuentra la configuración de la señal ATSCT ingresando las frecuencias en la opción de EDIT
Archivo adjunto 4147

Podemos ingresar hasta 4 diferentes frecuencias en cada canal ( cada Tuner cuenta con 4 canales )

Archivo adjunto 4148

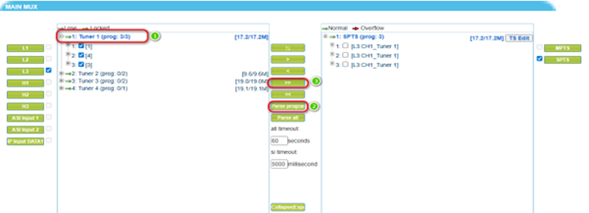

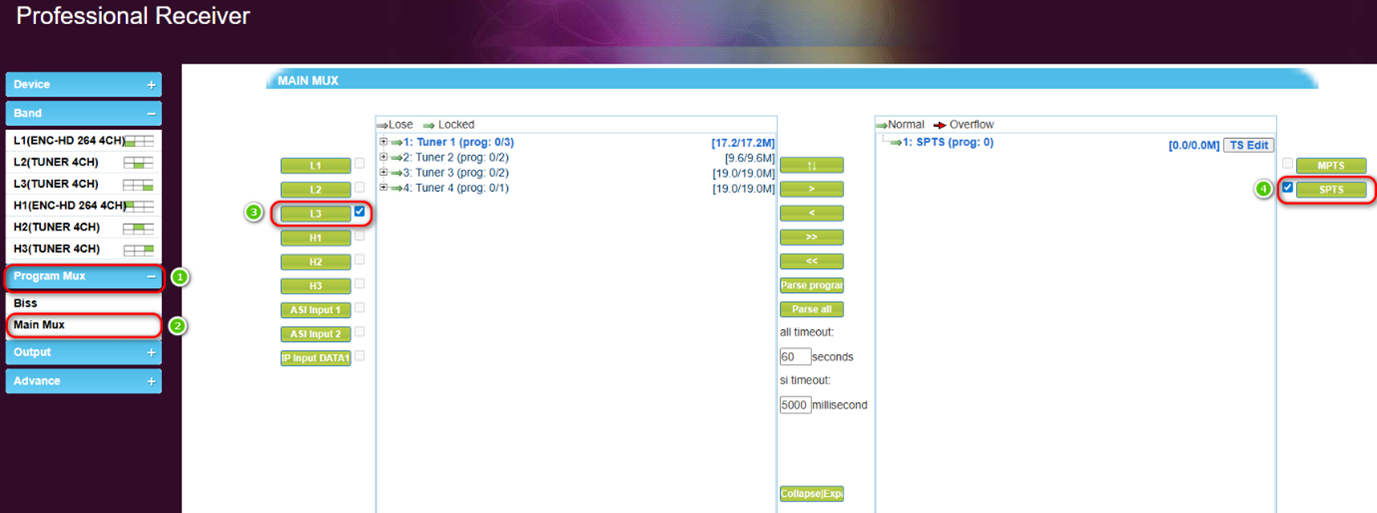

Para verificar que canales estamos bajando, desencriptaremos los canales que se encuentran en las frecuencias desde la opción de PROGRAM MUX en el apartado de MAIN MUX aqui seleccionamos el Tuner al cual ingresamos en la anterior ventana el L3 y seleccionaremos el protocolo de salida que tendrán nuestros canales SPTS
Archivo adjunto 4145

NOTA: los dos protocolos salen en formato UDP
SPTS usa la salida por el puerto Data del equipo IRD
MPTS: usa de salida el puerto ASI

Para desencriptar los canales vamos a seleccionar el canal 1 dentro de el tuner L3 y daremos clic en la opción de PARSE PROGRAM así nos saldrán los canales proporcionados por una frecuencia a continuación daremos en la flecha para pasarlos la otra lista

Archivo adjunto 4149

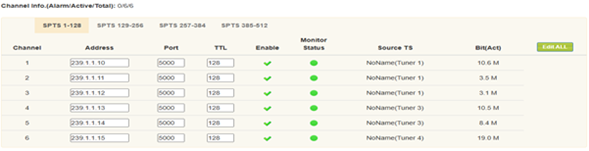

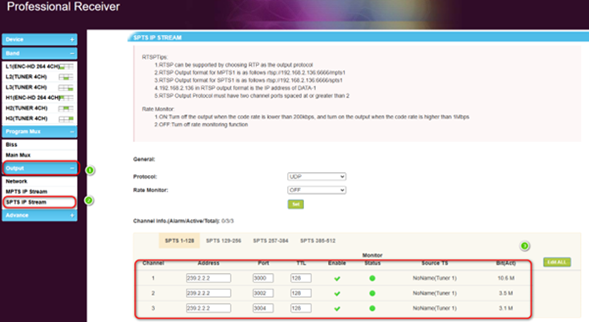

Una vez pasado los canales a la lista SPTS nos dirigiremos a ver con que IP y con que Puerto salen, en la opción de OUTPUT en la lista de SPTS IP STREAM podemos ver los canales que agregamos junto con su IP y el Puerto asignado para su trasmisión

Archivo adjunto 4150

En este apartado nosotros podemos cambiar la IP y el Puerto

NOTA: de preferencia cambiar la IP a IPs consecutivas y mantener un Puerto Fijo

Archivo adjunto 4151

Visualizar los canales del IRD en VLC

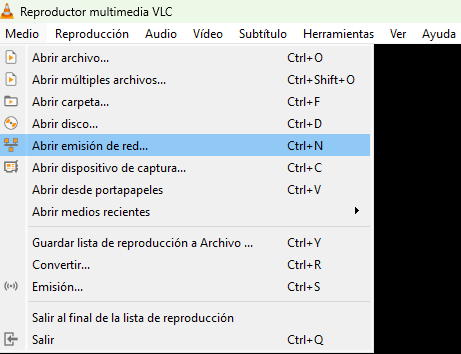

En este momento podemos ver estos canales en nuestra APP VLC, en la opción de MEDIA encontraremos un apartado de Abrir Emisión de Red
Archivo adjunto 4152

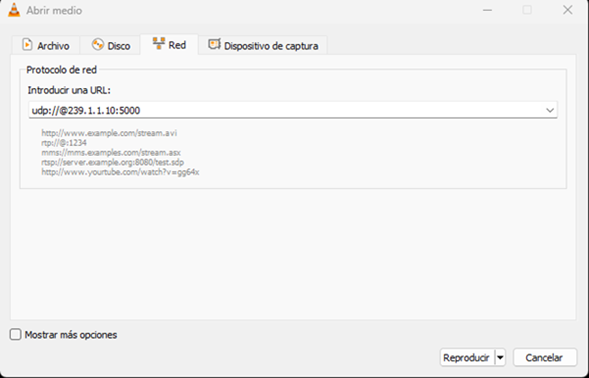

Aquí nos saldrá una ventana donde podemos ingresar la URL del canal en el formato que nos brinda el IRD de salida (UDP)

Archivo adjunto 4153

NOTA: siempre y cuando el canal tenga el formato UDP la URL será de la siguiente forma
Udp://@IP del canal : Puerto
Ejemplo: udp://239.1.1.10:5000

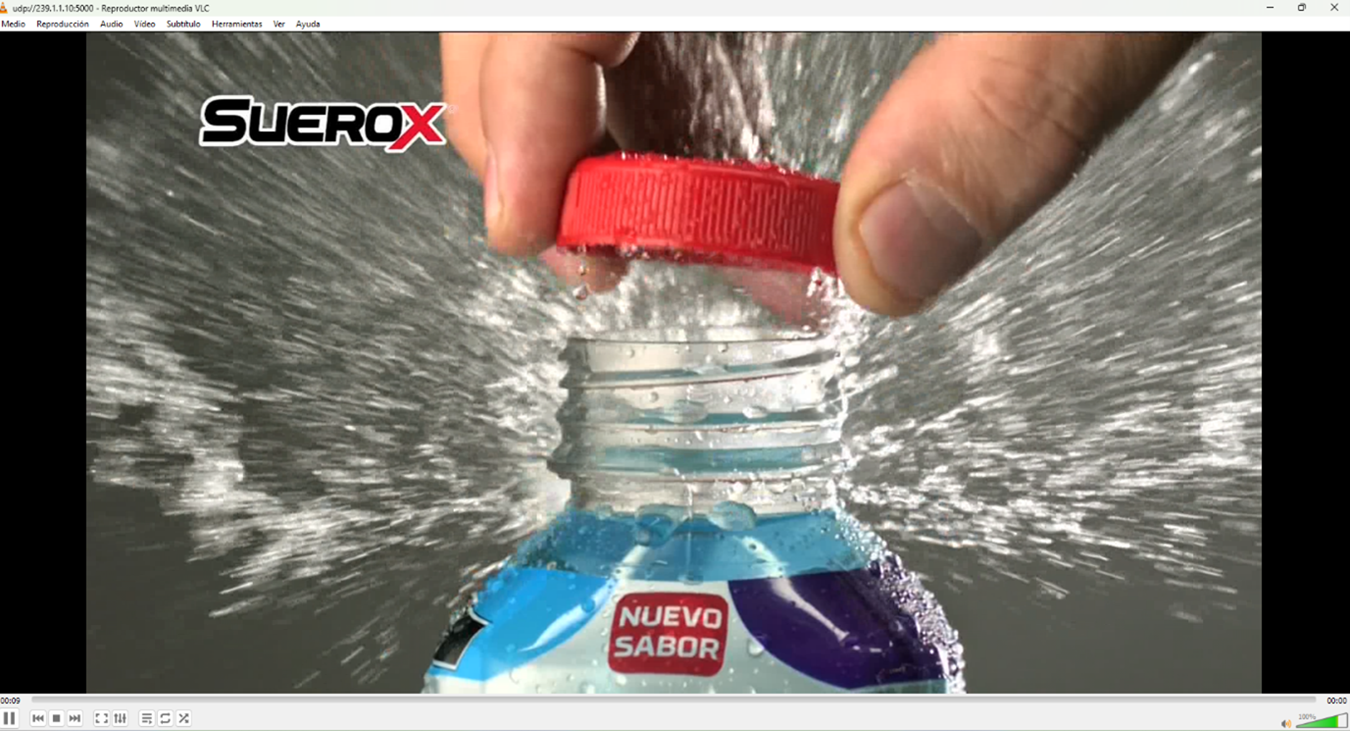

Al reproducir podemos ver el canal que cuenta con esa IP asignada

Archivo adjunto 4154

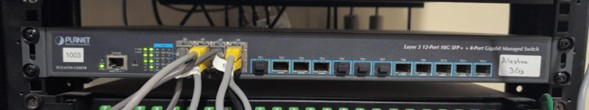

NOTA IMPORTANTE: para poder visualizar los canales es necesario que todos los equipos cuenten con un SW de capa 3 conectados ya que si no estoy conectado a la misma red del IRD no podre Visualizar los canales ( esto incluye a los demás equipos que se indican )

Archivo adjunto 4155

CONFIGURACION IPQAM

Ingresamos al IPQAM mediante su ip asignada a la interfaz grafica, pedira accesos

Agregamos el canal al IPQAM

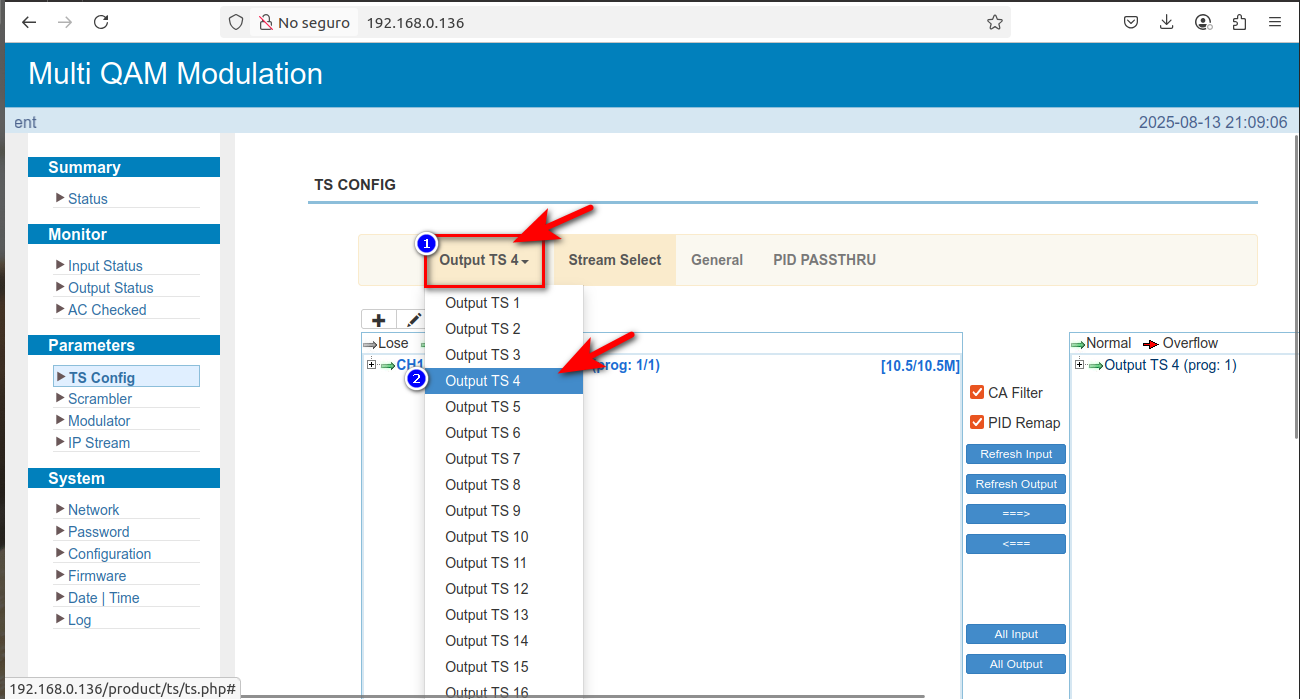

Seleccionamos el Output TS

Archivo adjunto 4156

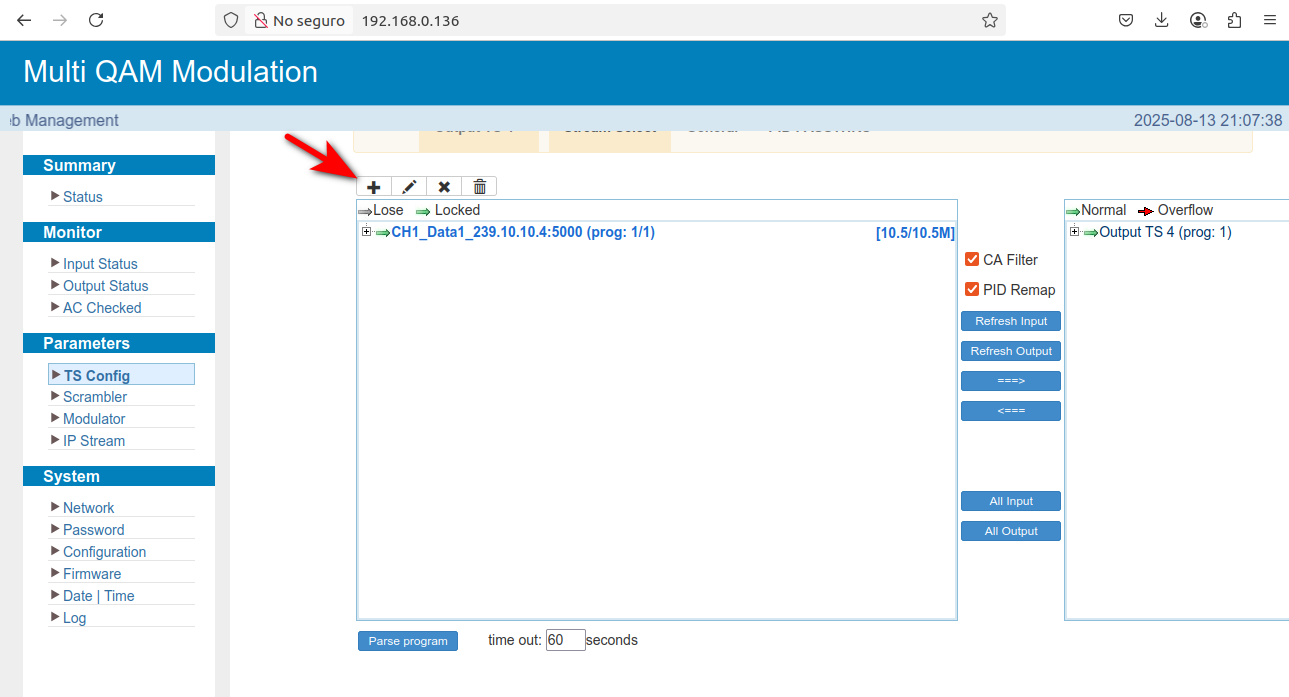

Damos clic en el signo de +

Archivo adjunto 4157

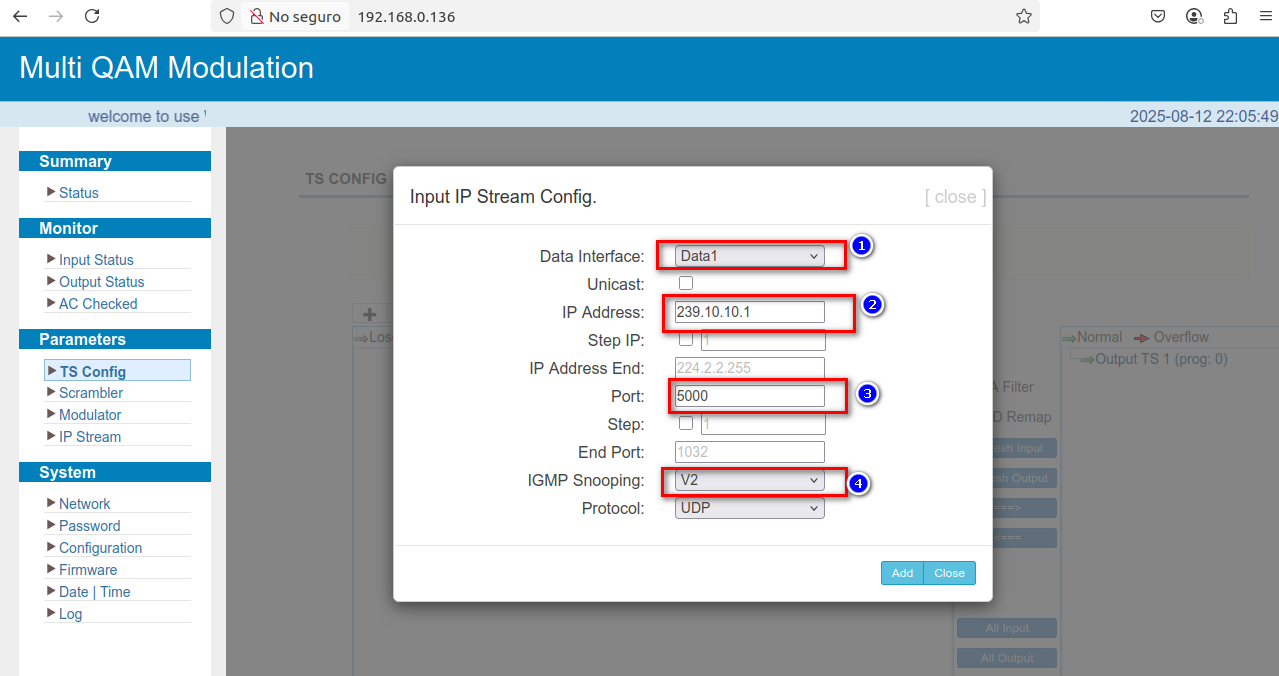

Colócalos los siguientes datos que obtuvimos previamente en el IRD
1 - atravez de que data esta pasando el canal
2 - la ip que se obtuvo en el IRD
3 - puerto que se asigno en el IRD
4 - IGMP Snooping

Le damos clic en Add
Archivo adjunto 4158

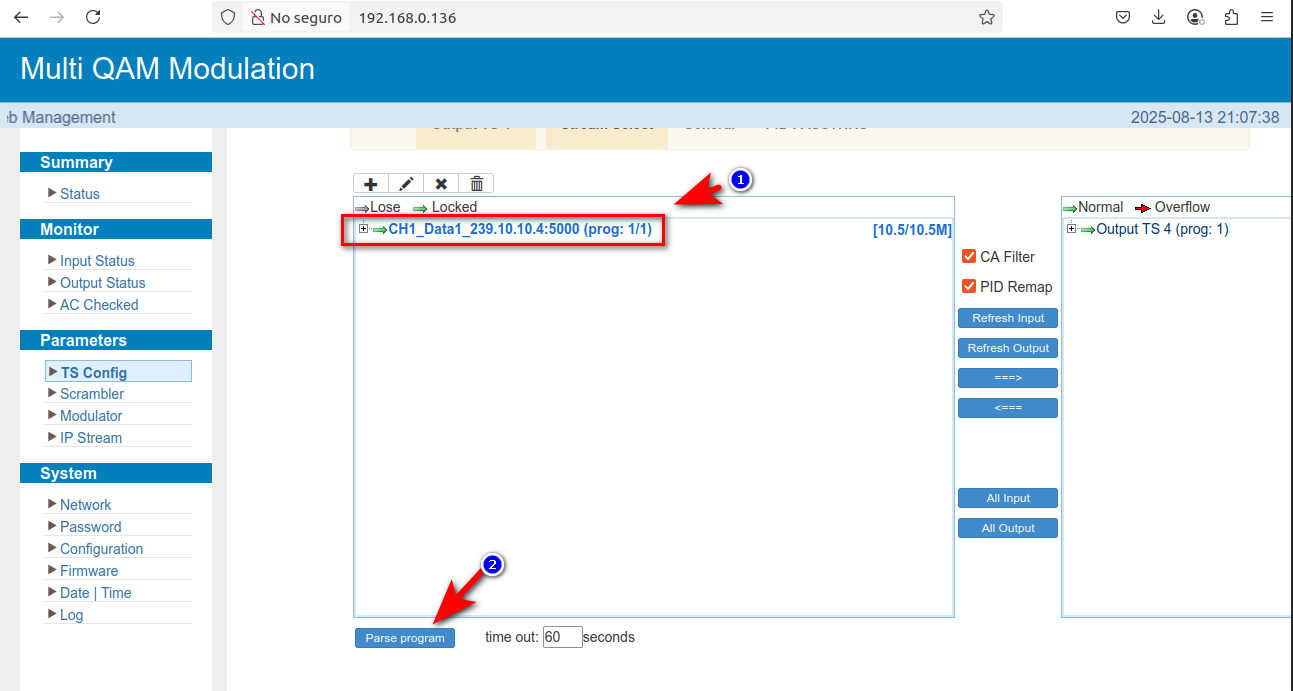

Seleccionamos el canal y le damos clic en Parse program para que libre el canal

Archivo adjunto 4159

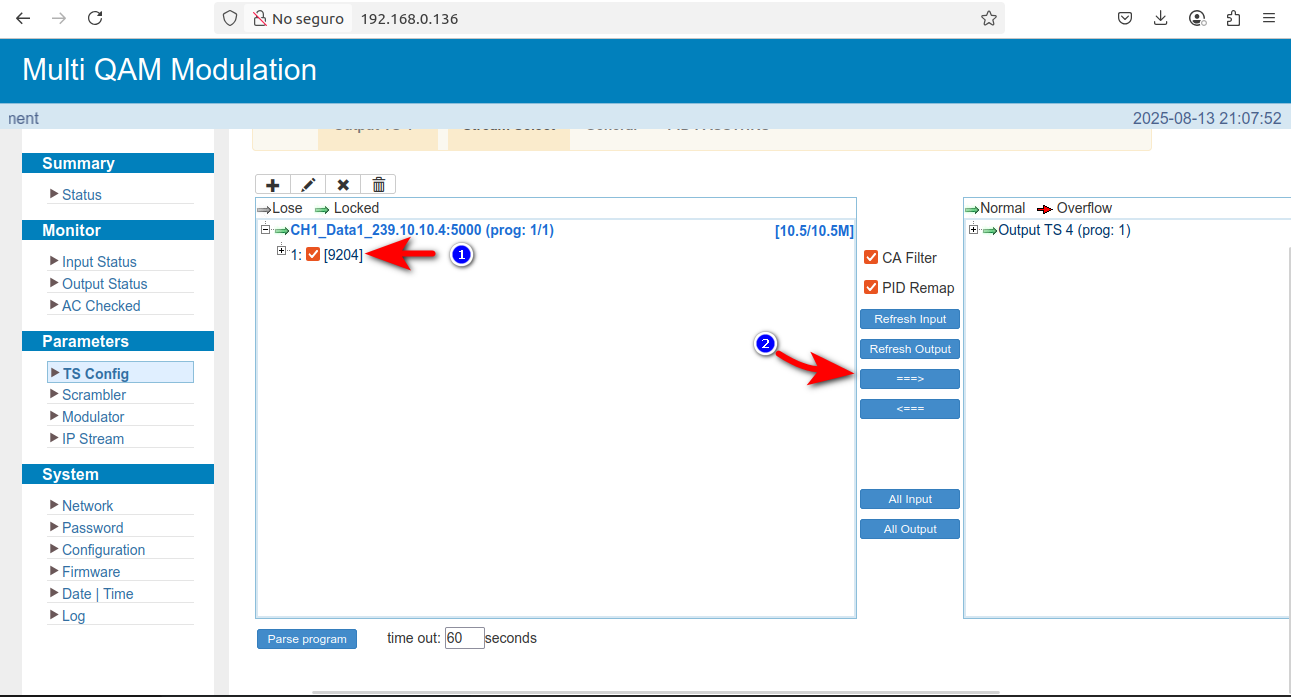

Vemos que canal libero y lo asignamos de la siguiente manera

Archivo adjunto 4160

SE AUTORIZA LA ONU

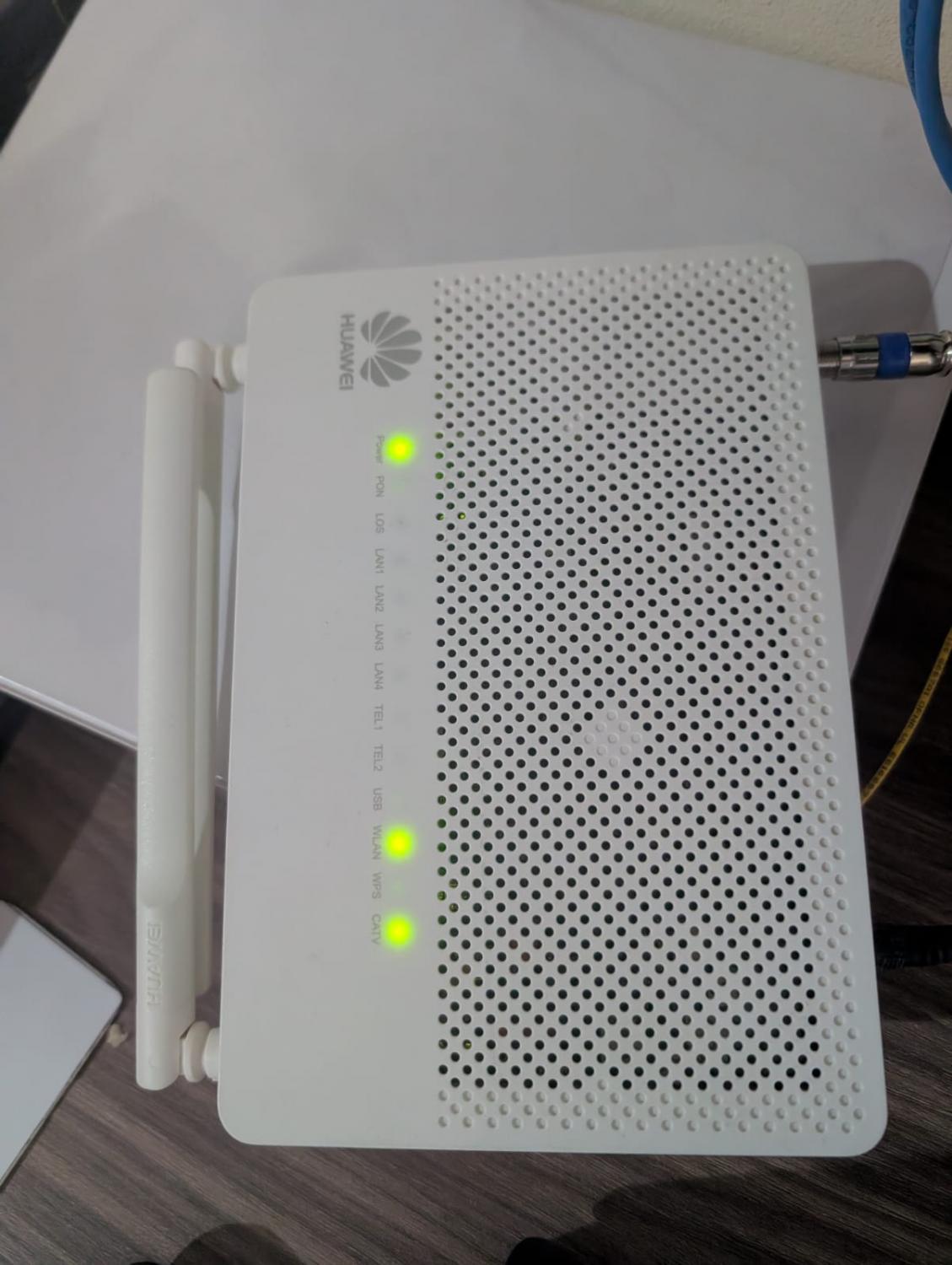

Para este laboratorio utilizamos el gestor AdminOLT, donde autorizamos una ONU Huaweii

NOTA: No se provisiono la ONU con WAP IP, ya que la ONU no esta entregando internet, únicamente se utiliza para conectarlo al puerto CATV de la ONU hacia la TV

Se hablita el puerto CATV
Archivo adjunto 4161

SE CONECTA A TV Y SE ESCANEAN LOS CANALES

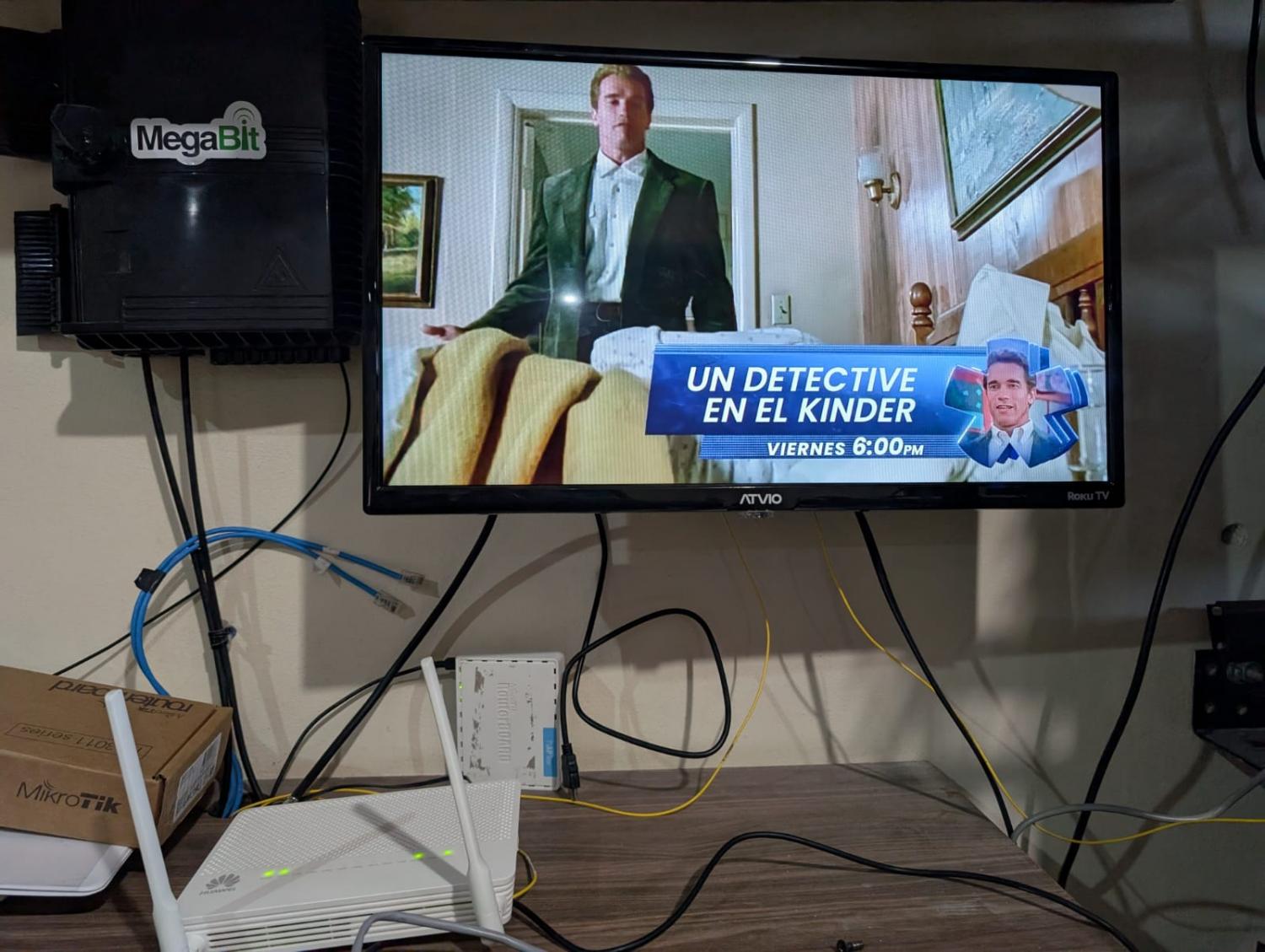

Una vez ya realizado todo el proceso se conecta del puerto CATV de la ONU al puerto de antena de la TV, se escanean los canales y se debe visualizar correctamente

Archivo adjunto 4162

Video de los equipos que se utilizaron en el laboratorio

https://youtu.be/3AwmsAuwfyk
