Montar Cabecera IPTV Diagramas y equipos - Parte 1
Les comparto el proceso que hicimos para montar una pequeña cabecera con IPTV Unicast, no soy experto en el tema son notas personales y cualquier corrección con gusto la revisamos.
Según el diagrama antes del IPTV Gateway (midleware) todo es multicast en udp
Después del IPTV Gateway es Unicast en TCP
Esta cabecera tiene una programacion de 20 canales (libres y de paga)
Esta cabecera puede alimentar hasta 333 clientes esto debido a que estamos limitados por el servidor IPTV VOD, ya que use una tarjeta de 1Gb. Mas abajo están las características recomendadas para un buen servidor IPTV VOD

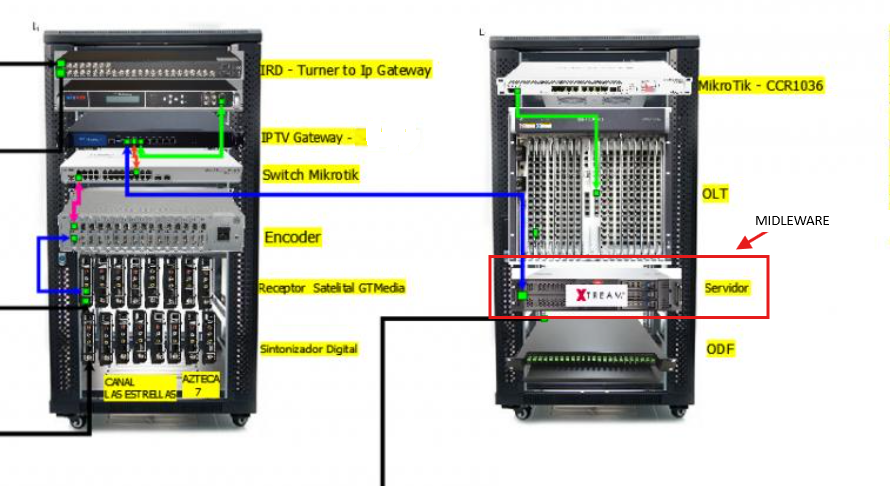

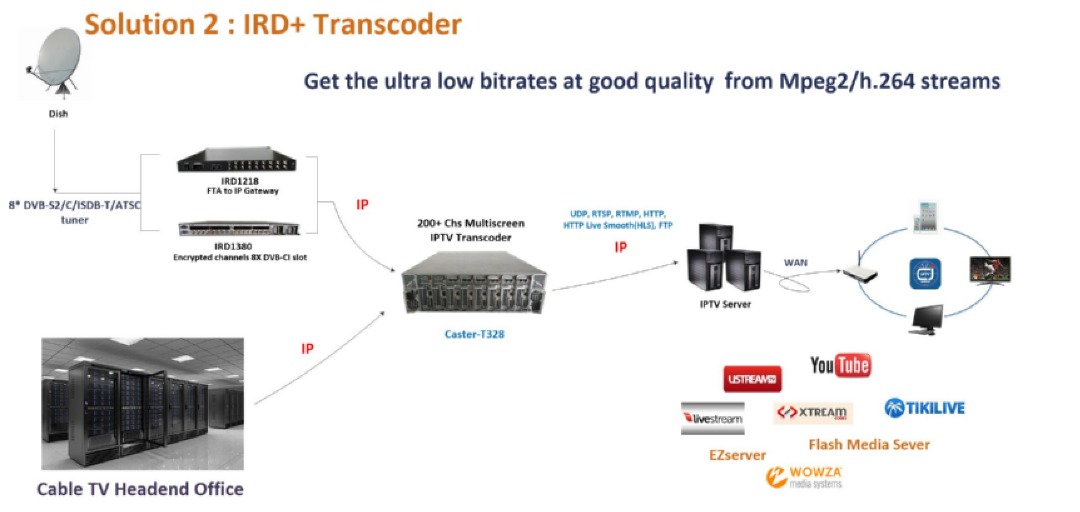

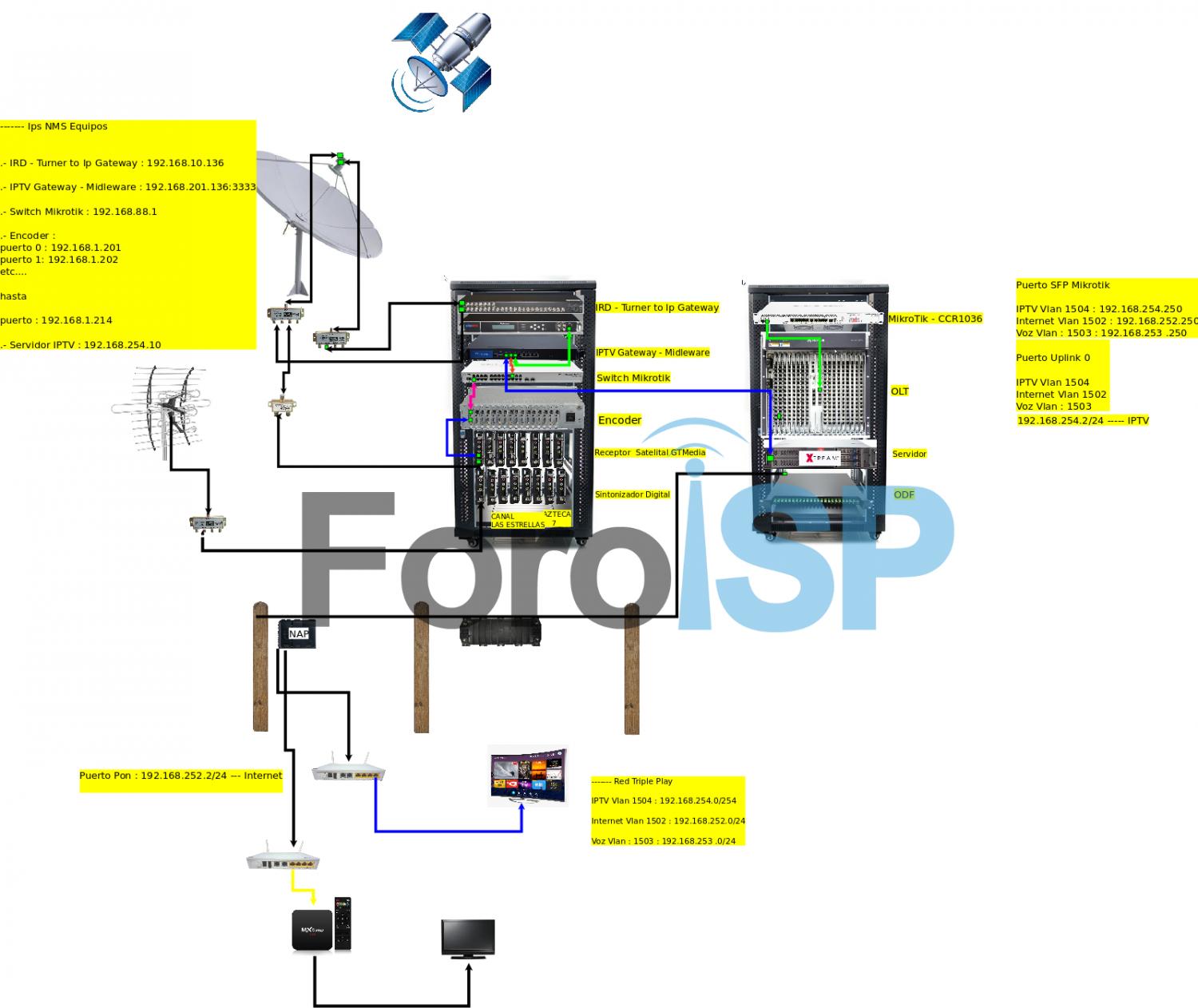

DIAGRAMA
Archivo adjunto 1484

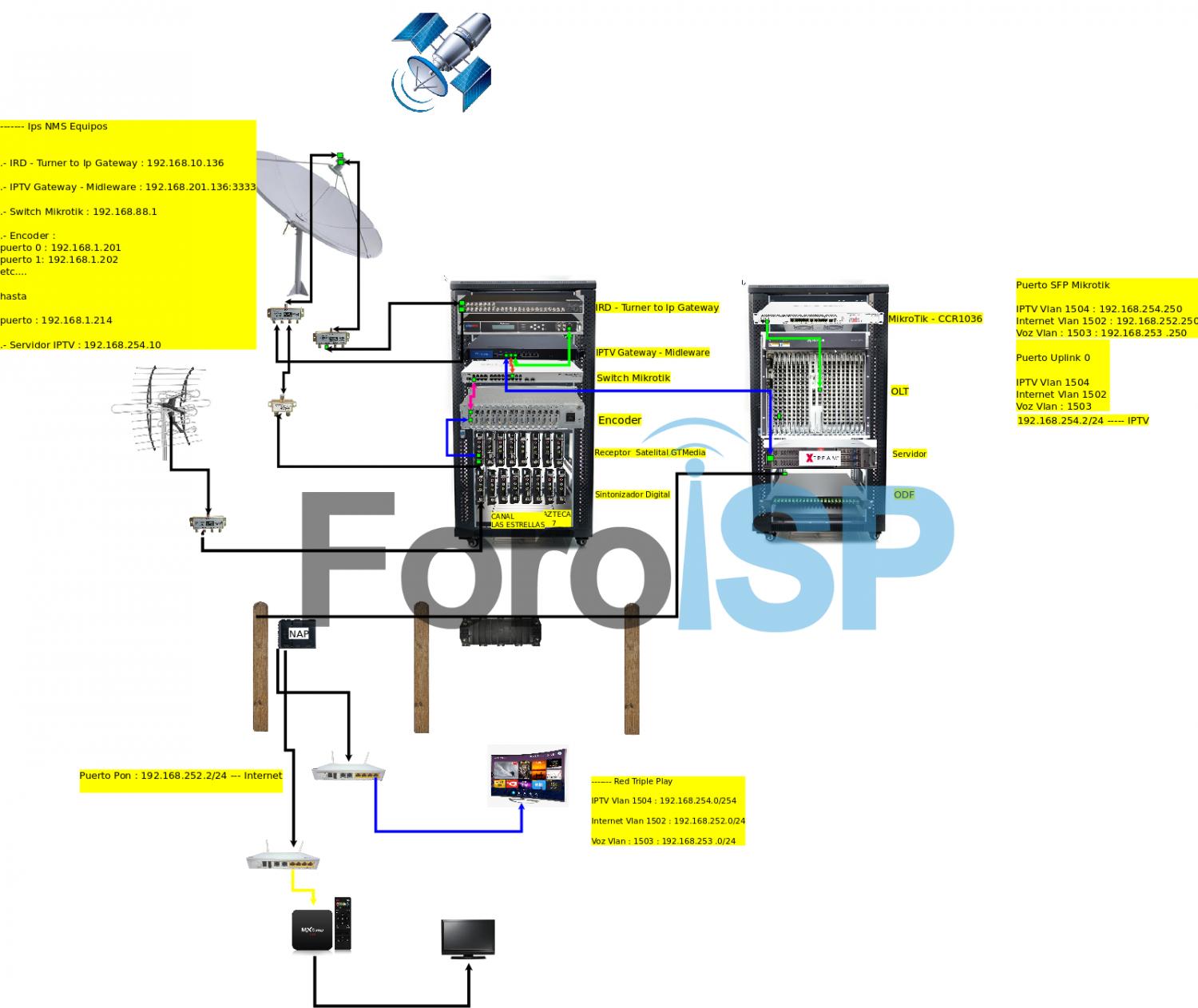

Configuración de Red
Usaremos estas VLAN e Ips para el tripleplay:
IPTV Vlan 1504 Red 192.168.254.0/254
Internet Vlan 1502 Red 192.168.252.0/24
Voz Vlan : 1503 Red192.168.253 .0/24
Puerto SFP Mikrotik
IPTV Vlan 1504 : 192.168.254.250
Internet Vlan 1502 : 192.168.252.250
Voz Vlan : 1503 : 192.168.253 .250
ONU Numero 1 que autorizaremos
Puerto #1 1, 2, 3 Vlan 1502 IP 192.168.252.2 - Internet
Puerto #4 con Vlan 1504 192.168.254.2 ----- IPTV
Puerto rj11 Vlan 1503 IP 192.168.252.2 - VOIP
Puerto Uplink 0 OLT Huawei MA5800
IPTV Vlan 1504
Internet Vlan 1502
Voz Vlan 1503

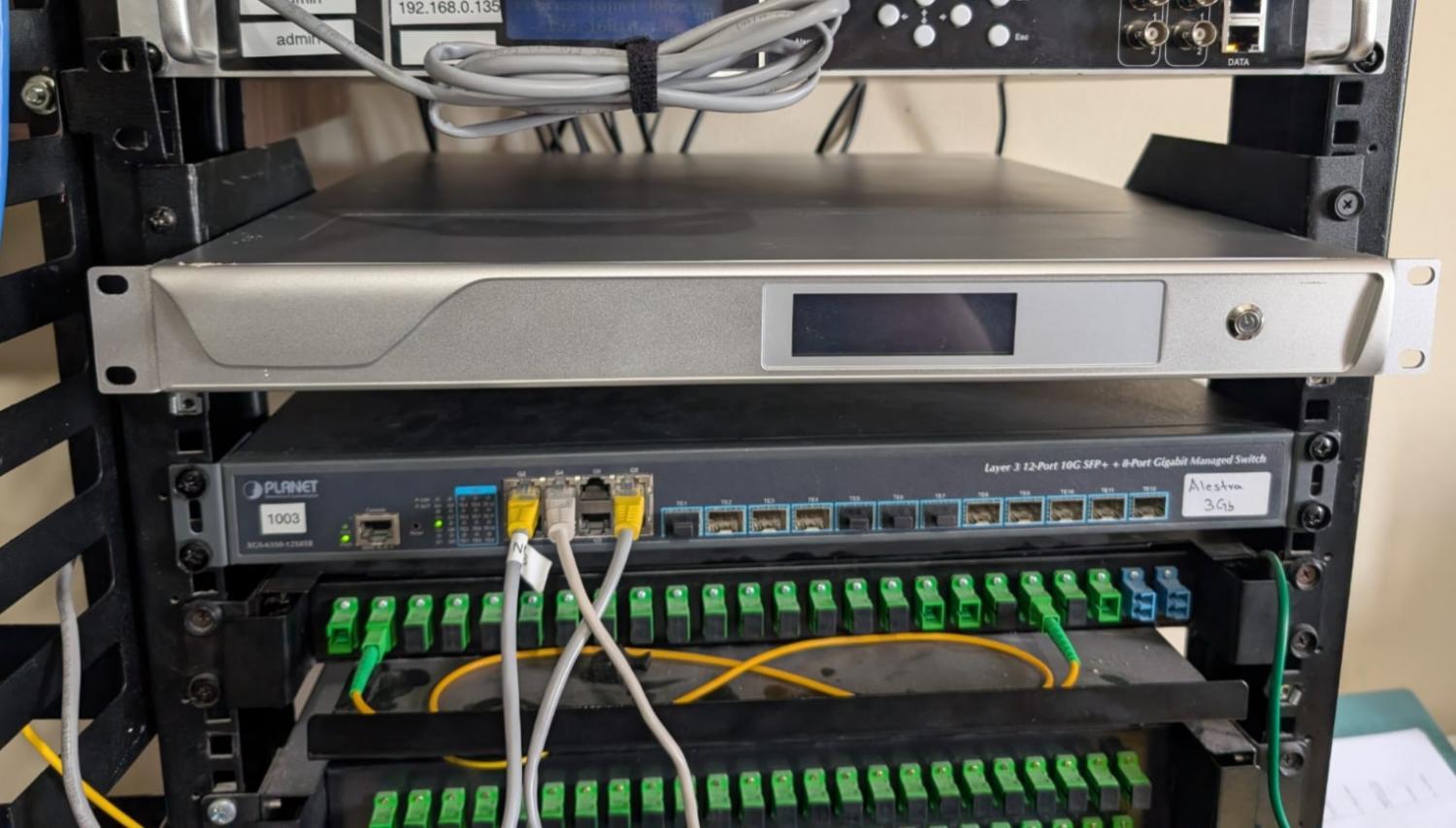

EQUIPOS UTILIZADOS

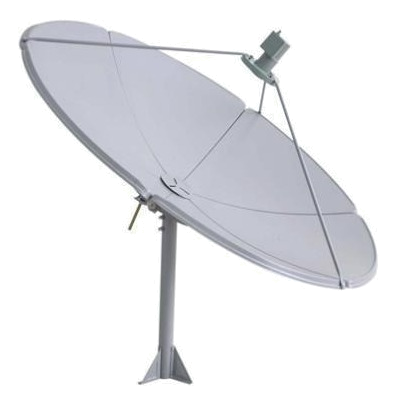

1 Antena Solida Banda C con LNB de doble polaridad:
Con esta vamos a recibir los canales libres y encriptados en banda C
Archivo adjunto 1402

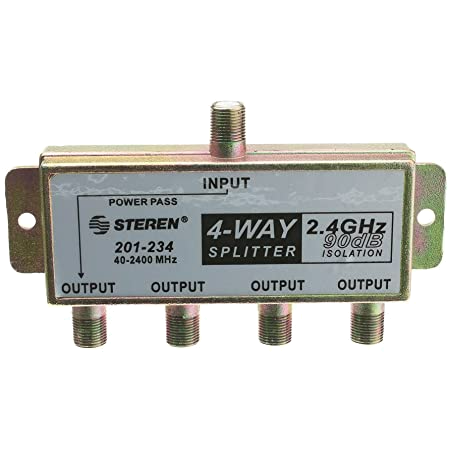

3 divisores pasa voltajes: lo usaremos para recibir y enviar la señal al IRD, Sintonizador digital y receptor satelital
Archivo adjunto 1403

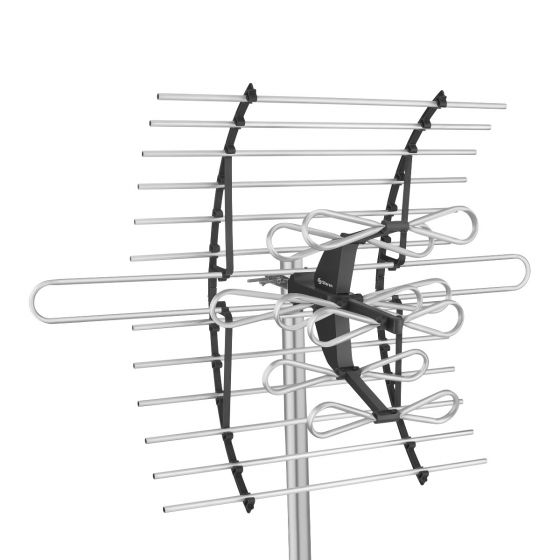

Antena UHF: Sirve para recibir canales FTA libres Aéreos en mexico serian, canal 5, canal 2 estrellas, canal 7 azteca
Archivo adjunto 1404
IRD su siglas son Integrated Receiver Decoder o Receptor decodificador Integrado
Modelo dibsys q116 – características: 16 fta dvb-s/s2 tuners to 512SPTS 4MPTS IP ASI gateway
Archivo adjunto 1405
Son equipos receptores satelitales que procesan señales FTA o comerciales
las versiones mas avanzadas ya vienen equipadas para entregar contenido en formatos compatibles con iptv
En algunas ocasiones llega como IP Tunner o Tunner to IPGateway
Recibe de la antena por cable coaxial y convierte a IP + puerto en UDP y lo manda hacia el iptv gateway
Usamos las 2 polaridades vertical y horizontal, lo usaremos para dar voltaje a la antena
Lo usamos para recibir canales en Banda C Libres como:
- Enlace
- EJTV
- RT Esp
- France 24

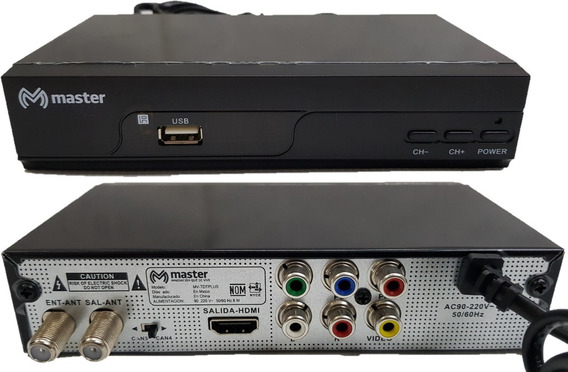

8 sintonizador Digital FTA : Recibe los canales de la antena UHF (antena de conejo) - canal 5, las estrellas etc. Usaremos un sintonizador por cada canal.
Modelo: Master
Archivo adjunto 1406
Lista de canales que usaremos:
- Azteca Uno
- De las Estrellas
- Imagen TV
- 5 de Mexico
- Azteca 7
- Azteca Mas
- Nueve
- Sipse
8 Receptores Satelital para desencriptar canales de paga En banda C Ejemplo: FX, Space, Boomerang, Fox, Nickelodeon etc.. Usaremos un receptor por cada Canal
Modelo: GTMEDIA SX2
Archivo adjunto 1407
La lista de canales que usaremos son:
- Fox Sport 3
- Cartoon Network
- MTV
- Comedy Central
- Space
- FX
- TNT
- Boomerang

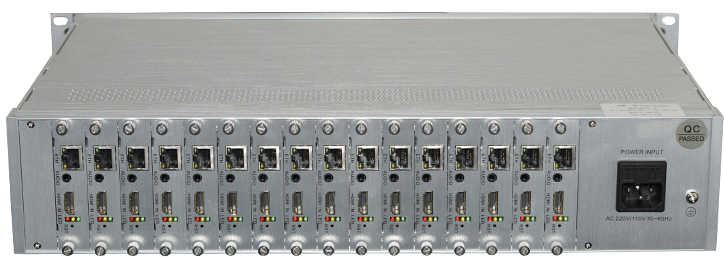

1 Encoder H265 - Convertir de HDMI a IP + puerto en formato UDP y va hacia el iptv gateway(midleware)
Archivo adjunto 1408
Modelo Magicbox HD416 plus. Caracteristicas: iptv headend equipment 16 channel encoder h265 iptv with hevc encoding rtmps hls http protocol
Este encoder tiene una entrada HDMI y un salida IP (ethernet) por cada canal.
Hay encoders que solo tienen entradas HDMI y una sola salida Etehernet Ej. Dibsys Q724
1 Switch Mikrotik CSS326 para concentrar los canales del encoder en IP+Puerto en formato UDP
Archivo adjunto 1410

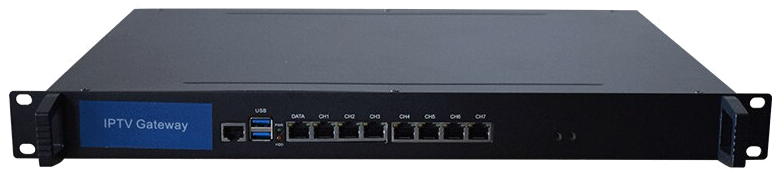

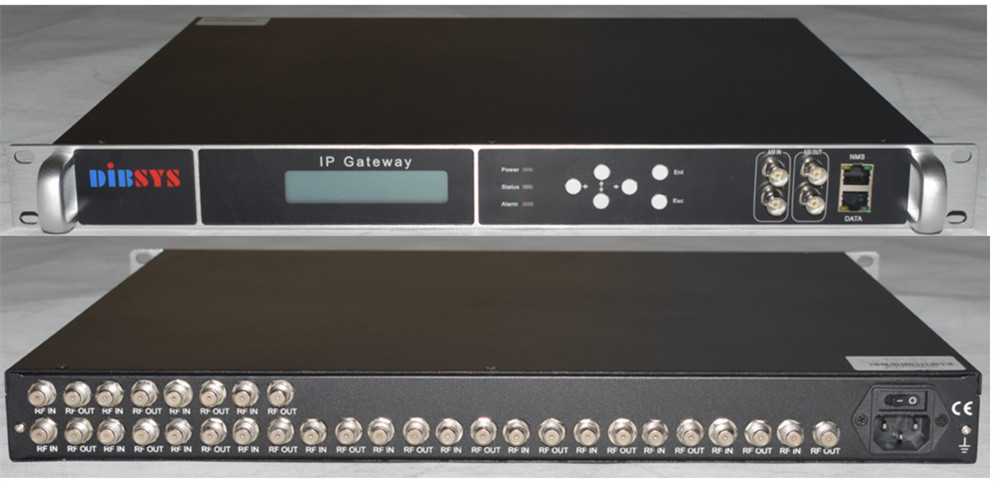

1 IPTV Gateway (midleware ) es el que convierte de udp a tcp, sale con otra IP en HTTP – HLS
Archivo adjunto 1409
Modelo : DibSys DCM750
Caracteristicas: ip to ip transcoder protocol convert the broadcast network IP stream over HTTP, UDP, RTP, RTSP and HLS
9 Puertos entrada: aquí recibos la programacion del IRD y encoder magicbox
1 puerto data este va hacia el servidor IPTV VOD
1 Servidor dell para Instalar Xtream UI code para usarlo como IPTV Server / VOD, aquí creamos los usuarios para las cajitas tvbox, creamos los paquetes de canales, películas, estaciones de radio, guiá de programacion
Caracteristicas Recomendado: CPU 8 nucleos, 64 GB RAM, Disco de 4 terabytes, 2 puertos de red 10Gb
Yo use un servidor dell para pruebas con: CPU core i5, 16 GB RAM, Disco 1 TB, 2 puertos de red de 1 Gb
1 TVBOX con sistema android este lo pondremos en la casa del cliente para recibir la programación aquí vamos a poner el usuario y contraseña generada en el xtream UI
Modelo:
hasta aquí llegamos con la cabecera de IPTV
Archivo adjunto 1414
Se requieren mas equipos pero son parte de la red FTTH que son:
- OLT Huawei MA5800
- ODF
- CCR 1036 Mikrotik
- ONU hg8546 para recibir el Internet y la programación de iptv en el puerto 4
Video tutorial
https://www.youtube.com/watch?v=Gv-8tMGFN3c
